LES AMPLIFICATEURS DE MON SYTEME

[François-D]

Il faut les vérifier pratiquement toutes,car des essais de simulation en changeant des valeurs ne m'ont pas permis de trouver ou ça se situe.Celles qui sont bonnes sont les 100 ohms et les 1K.Ainsi que la 12 ohms de la cellule de Boucherot.Ou alors il y a une erreur dans ton schéma.

Bonsoir.

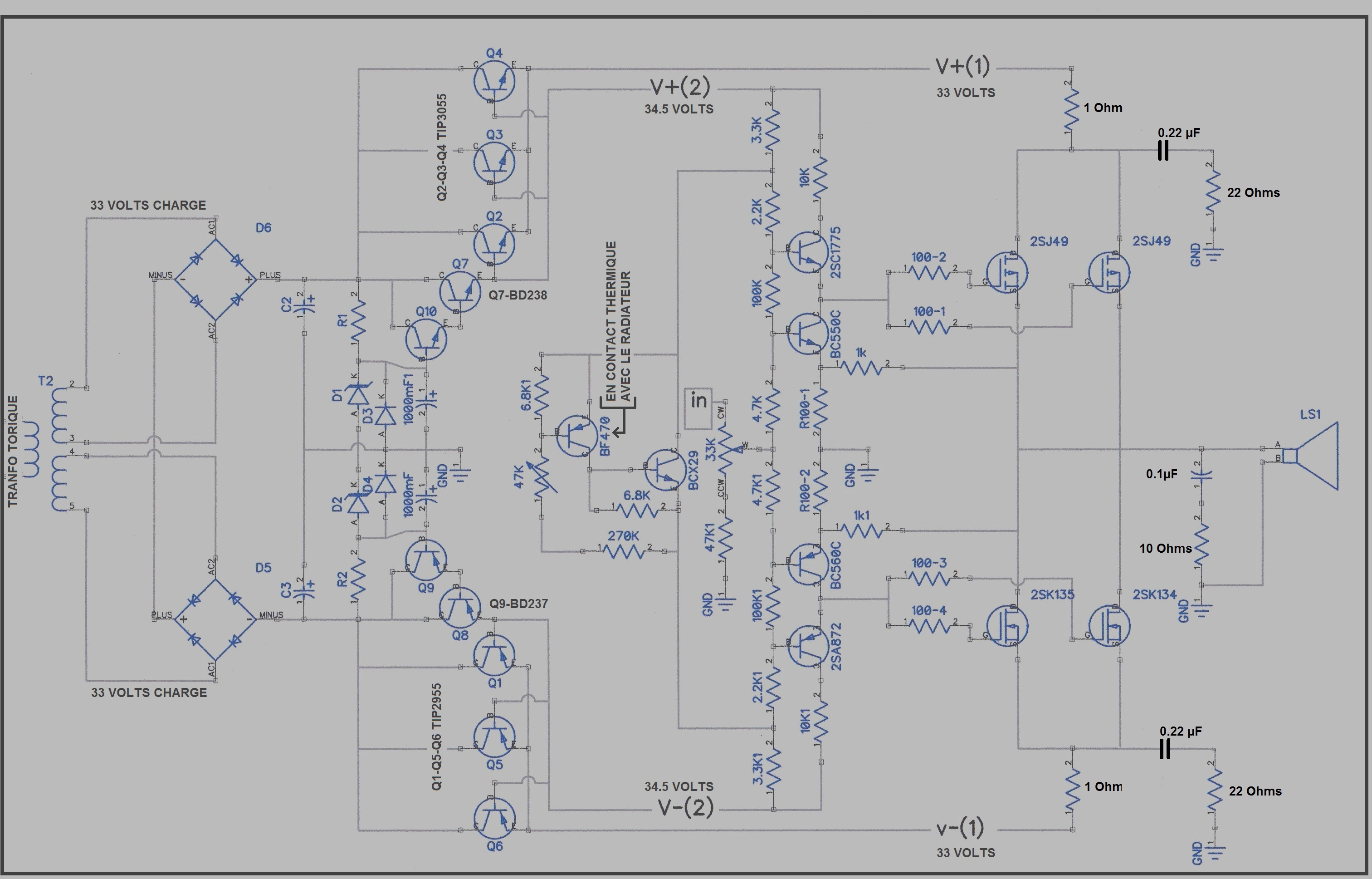

Je n'ai pas put tous vérifier, mais j'ai repérer des grosses erreur de relevé de schéma surtout le raccordement dans les zones des résistances du collecteur des 2sc1775 et 2sa872 les raccordements ne sont pas bon, j'ai repéré que la résistance de 10k qui est relié d'un coté a l'alimentation v2 se raccorde au point commun des deux résistances de 100 ohms qui se raccorde au mosfet, il y a d'autre erreur je continuerais demains, je n'ai pas put mesurer la puissance mon générateur n'a pas un niveau de sortie suffisant, et je n 'arrive pas a visualiser, l’écrêtage, du signal, la tension monte a 20 volts crête crête.sur oscilloscope charge 9 ohms
La tension en sortie des deux pont de diodes est de +/- 40 volts.
V2 34.7 Volts et V1 33.8 Volts, la chute de tension sur les résistances de 1 ohms est de 0.5 volts soit un courant de 500 ma si je ne me trompe pas.
Bonsoir la suite demain.Bonne soirée
François-D
