Bonjour à tous,
Bon les choses avances...
C'est vrai maintenant comme le dit Dominique, je suis "blindé"

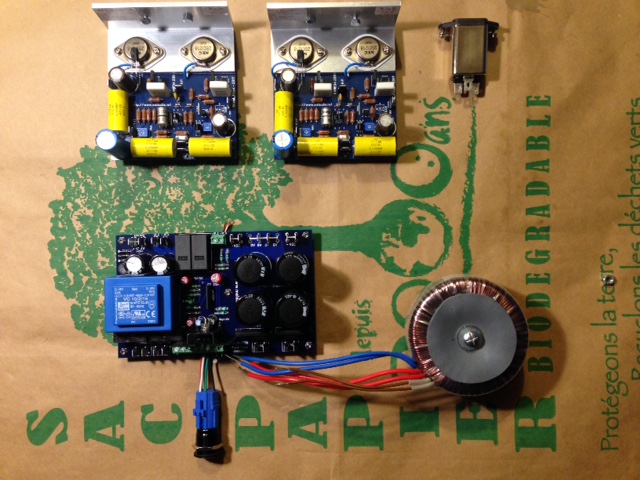

Je viens de finir l'alim :
Méthode pour vérifier l'alim (merci Christian) :
"As-tu fait quelques mesures? Il faudrait déjà débrancher les 2 cartes puis mettre sous tension et vérifier si tu as bien + et - 15/16V sur l'alimentation principale et +25V à vide sur l'alimentation auxiliaire.Voir aussi si la diode passe bien de rouge à vert au bout de 4 à 5 seconde.
Si c'est bon,mettre hors tension et décharger les condensateurs à l'aide d'une résistance de 10 à 100 ohms,puis rebrancher une carte,mettre sous tension et voir ce qui se passe.Si la diode reste au rouge,remesurer les tensions sur la carte d'alimentation et sur cette carte et si c'est bon,mesurer la tension de sortie entre la borne positive du HP et la masse sur la carte d'alimentation (pas sur la seconde borne du HP qui est coupée pendant un défaut).La tension doit être inférieure à 1V pour que la sécurité ne s'enclenche pas.Si la tension est proche de cette valeur,essayer de la régler à 0V avec le potar d'offset.Sil la tension est proche de 15V,il y a un problème sur la carte ampli et il faut tout revérifier : composants à leurs places et dans le bon sens,qualité des soudures,isolation des 2SD218.
Si cette carte marche,brancher la seconde et procéder de la même façon."
Je viens de m'apercevoir que j'ai mis le µPC1237 à l'envers
"La broche 1 se trouve vers le condo de 220µF/25V.C'est repéré sur la sérigraphie mais pas très visible (il faut une loupe).Tu dois avoir aussi les inscriptions sur le µPC en regard du transfo."
Heureusement, je n'avais rien mis sous tension
J'ai bien mis le fusible avec la petite boule sur la valeur de 630 mA et l'autre sur la valeur de 100mA.
J'ai revérifié les condos polarisés, le sens des ponts de diodes et les diodes.
Je mets les entrées à 0V et les sorties avec une résistance de 8 ohms.
Je copie la config de NicolasD pour le placement des CIs et des prises cinchs, HPs.
Une méthode pour percer le boitier pour insérer la prise Schaffner ?
Merci
Bon les choses avances...
C'est vrai maintenant comme le dit Dominique, je suis "blindé"
Je viens de finir l'alim :
Méthode pour vérifier l'alim (merci Christian) :
"As-tu fait quelques mesures? Il faudrait déjà débrancher les 2 cartes puis mettre sous tension et vérifier si tu as bien + et - 15/16V sur l'alimentation principale et +25V à vide sur l'alimentation auxiliaire.Voir aussi si la diode passe bien de rouge à vert au bout de 4 à 5 seconde.
Si c'est bon,mettre hors tension et décharger les condensateurs à l'aide d'une résistance de 10 à 100 ohms,puis rebrancher une carte,mettre sous tension et voir ce qui se passe.Si la diode reste au rouge,remesurer les tensions sur la carte d'alimentation et sur cette carte et si c'est bon,mesurer la tension de sortie entre la borne positive du HP et la masse sur la carte d'alimentation (pas sur la seconde borne du HP qui est coupée pendant un défaut).La tension doit être inférieure à 1V pour que la sécurité ne s'enclenche pas.Si la tension est proche de cette valeur,essayer de la régler à 0V avec le potar d'offset.Sil la tension est proche de 15V,il y a un problème sur la carte ampli et il faut tout revérifier : composants à leurs places et dans le bon sens,qualité des soudures,isolation des 2SD218.
Si cette carte marche,brancher la seconde et procéder de la même façon."
Je viens de m'apercevoir que j'ai mis le µPC1237 à l'envers
"La broche 1 se trouve vers le condo de 220µF/25V.C'est repéré sur la sérigraphie mais pas très visible (il faut une loupe).Tu dois avoir aussi les inscriptions sur le µPC en regard du transfo."
Heureusement, je n'avais rien mis sous tension
J'ai bien mis le fusible avec la petite boule sur la valeur de 630 mA et l'autre sur la valeur de 100mA.
J'ai revérifié les condos polarisés, le sens des ponts de diodes et les diodes.
Je mets les entrées à 0V et les sorties avec une résistance de 8 ohms.
Je copie la config de NicolasD pour le placement des CIs et des prises cinchs, HPs.
Une méthode pour percer le boitier pour insérer la prise Schaffner ?
Merci
