monolith 3 voies
Petit à petit le projet fini par avancer, commencé il y a bientôt 15 ans...
C'est un ensemble comprenant 3 amplis, 3 dacs et un ordinateur, 1 prise secteur, 1 prise réseau et 2 pour les enceintes. Pas encore de photo habillée:

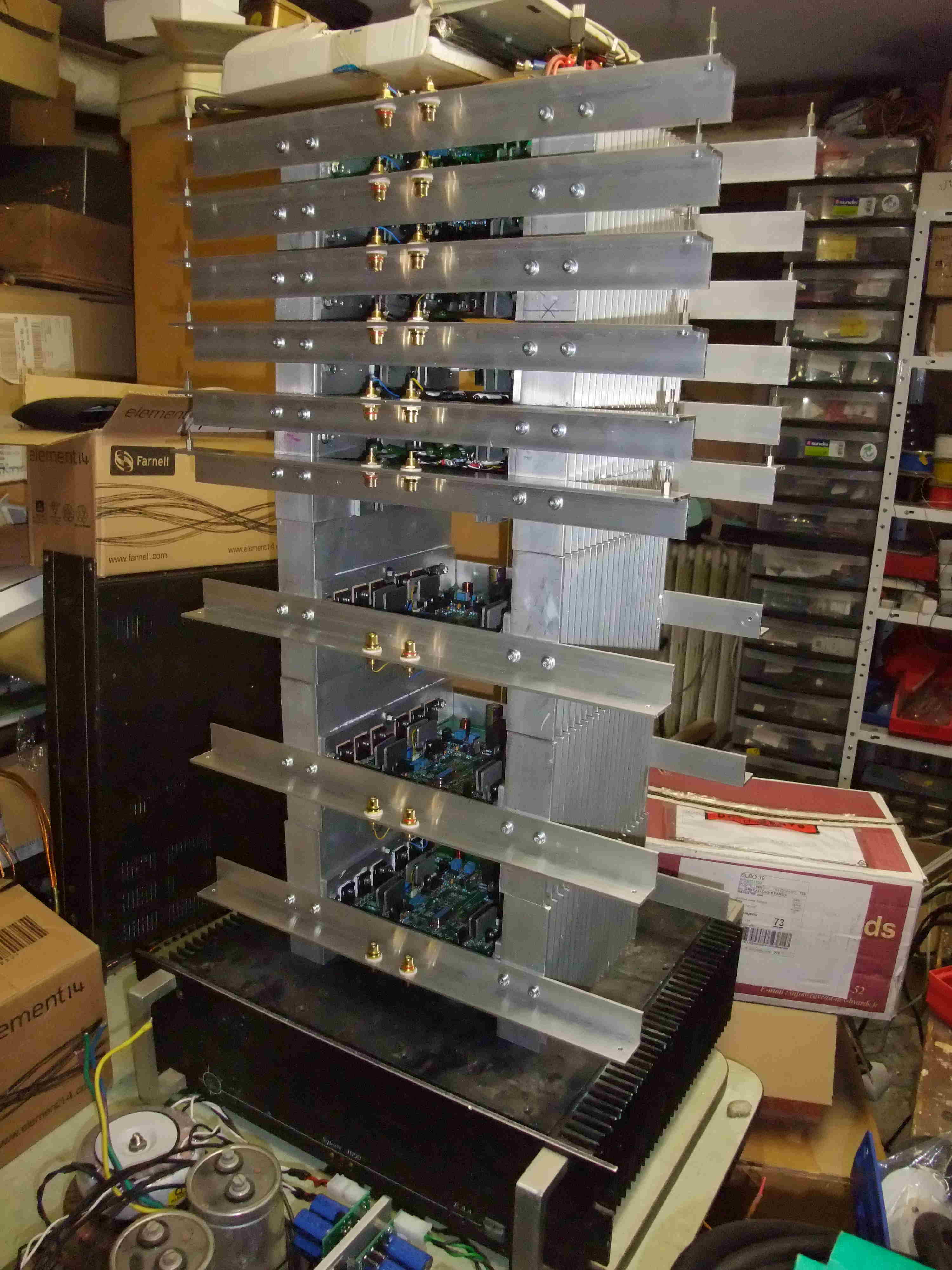

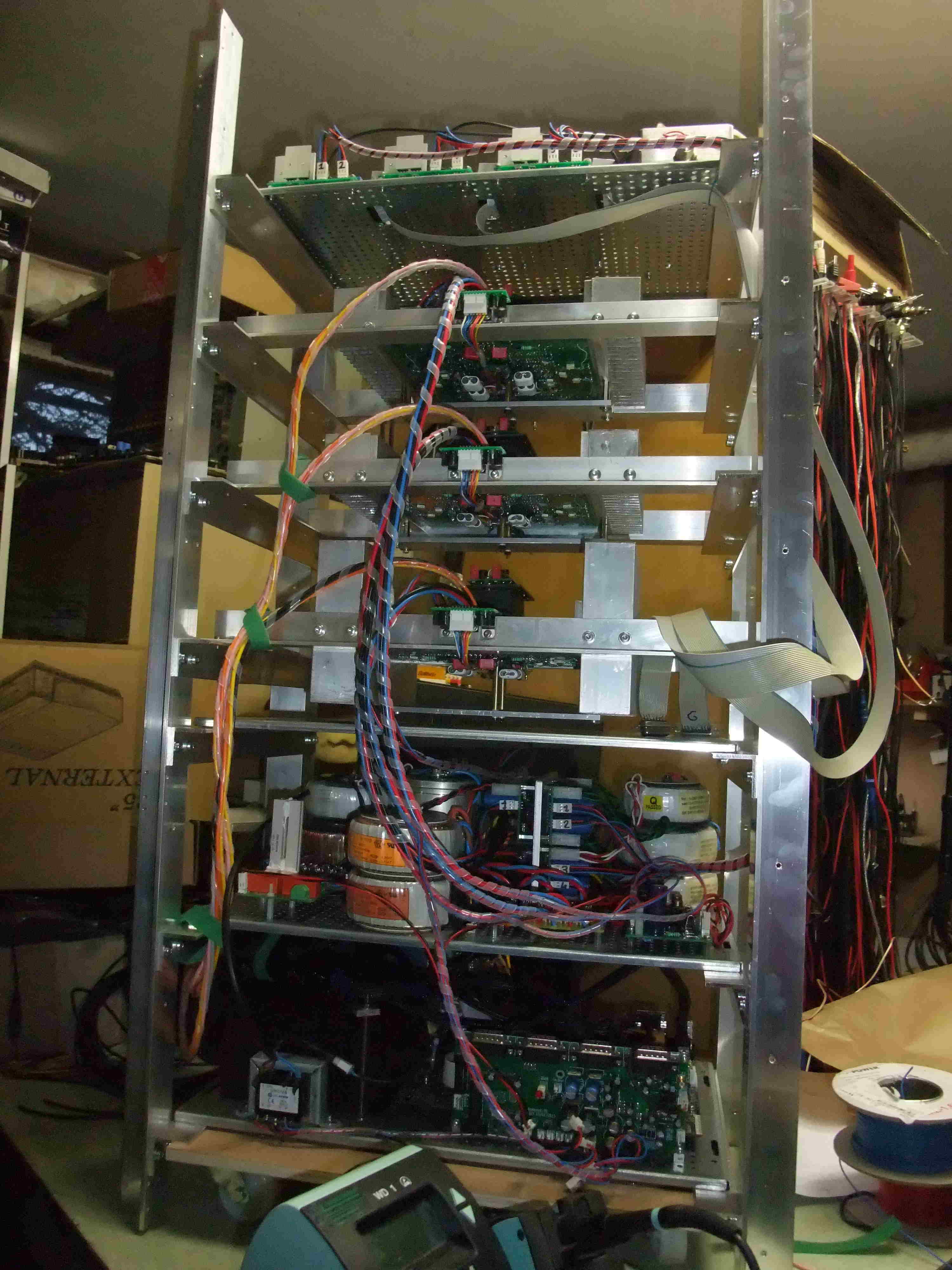

Vue de l'intérieur avant habillage :

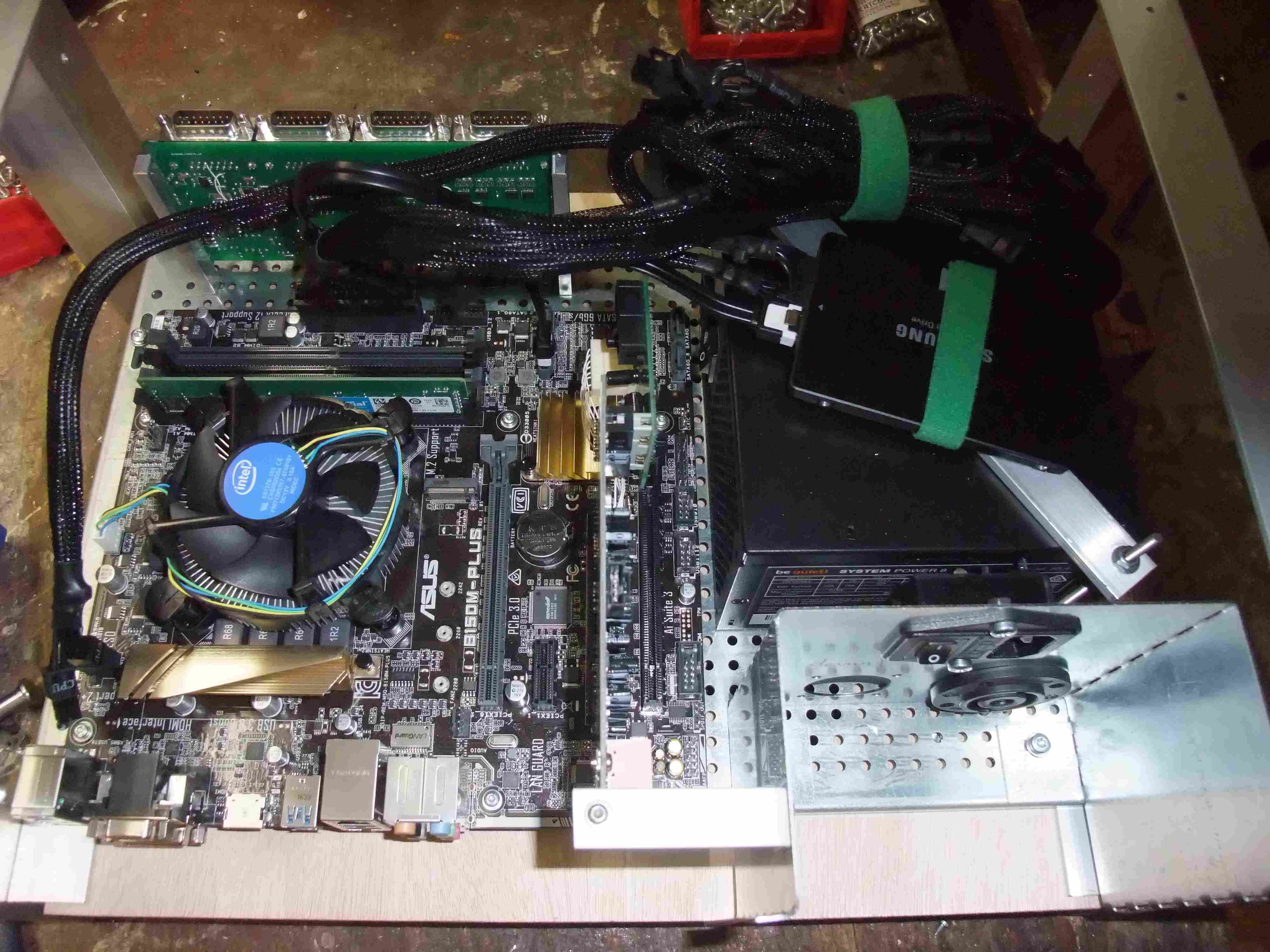

Au rez de chaussé, l'informatique, la carte son et l'interface de pilotage:

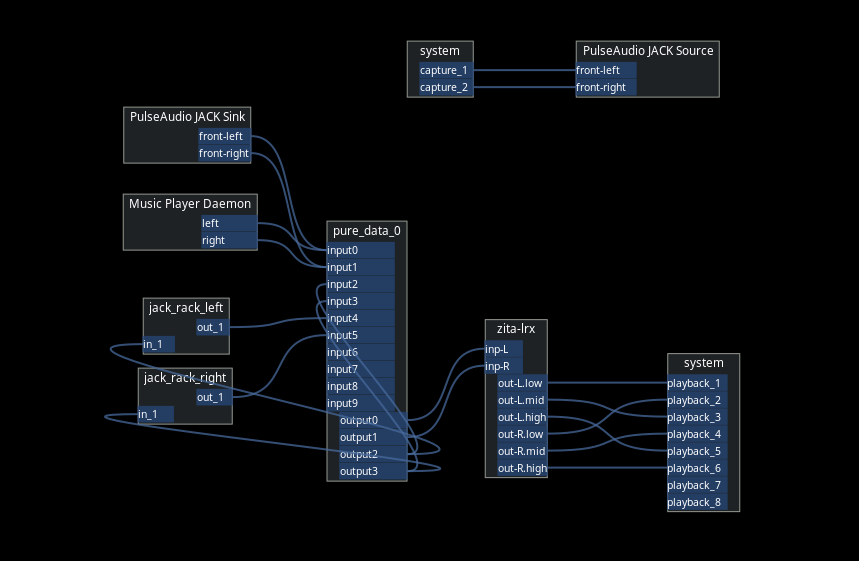

L'informatique basée sur Linux gère tout l'audio numérique. Le lecteur MPD, l'équalisation, le filtrage, le volume. Tous les logiciels audio sont bidouillés et recompilés pour effectuer tout les calculs audio en 64 bits flottants. La carte son a été sauvagement vampirisée pour récupérer 3 sorties en I2S envoyées après un petit boost aux 3 dacs.

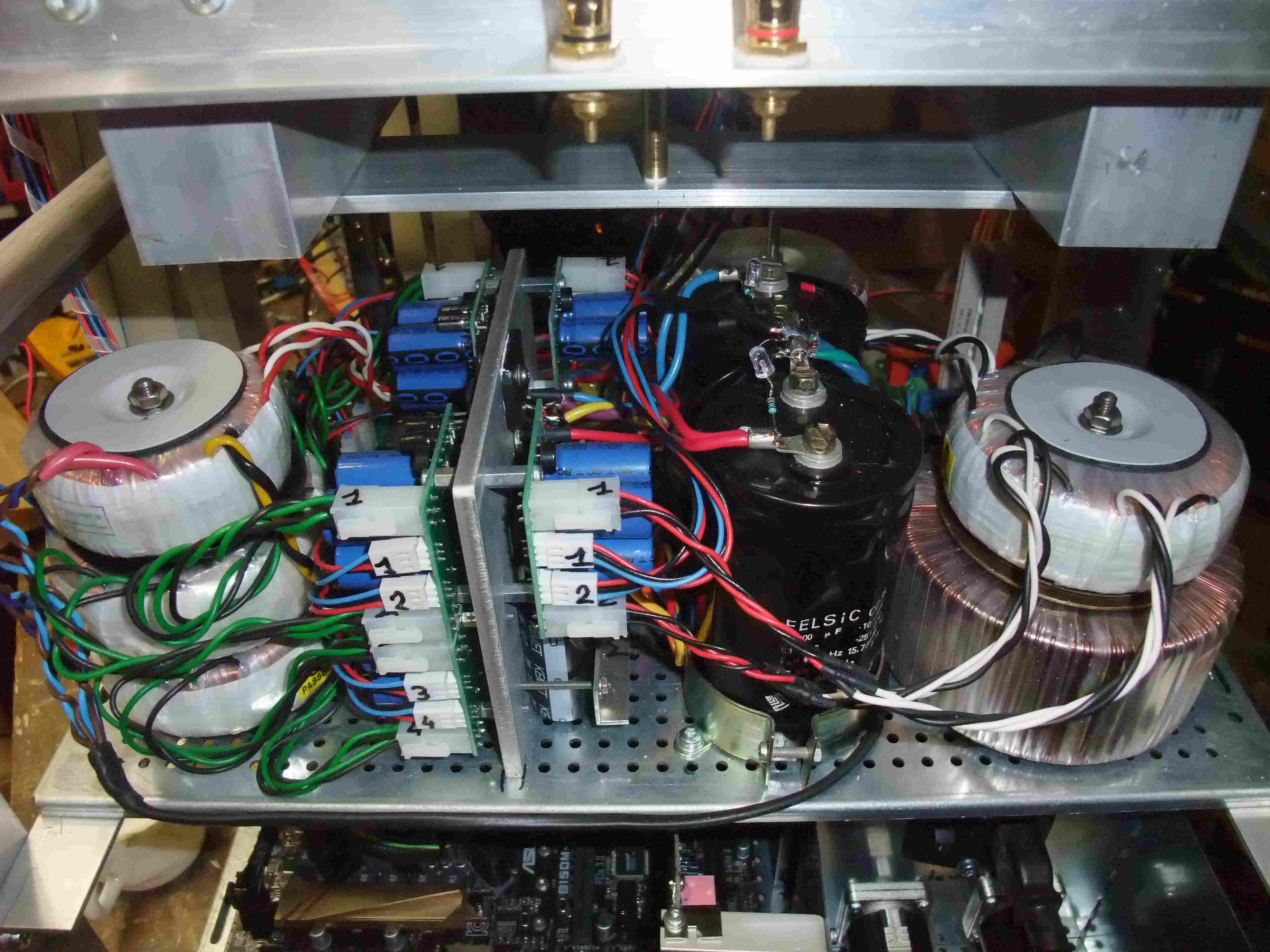

Au 1er étage, les alimentations des 3 amplis, des 3 dacs de l'horloge et des amplis de distribution de l'horloge:
Chaque sous ensemble a son transfo ou ses enroulements séparés. C'est certainement un peu luxueux mais beaucoup plus facile contre les boucles de masse.
7 toriques dont certains avec 6 enroulements... Les alimentations des dacs et des étages d'entrée des amplis ont un premier étage de régulation.
Et quelques fusibles au cas ou!

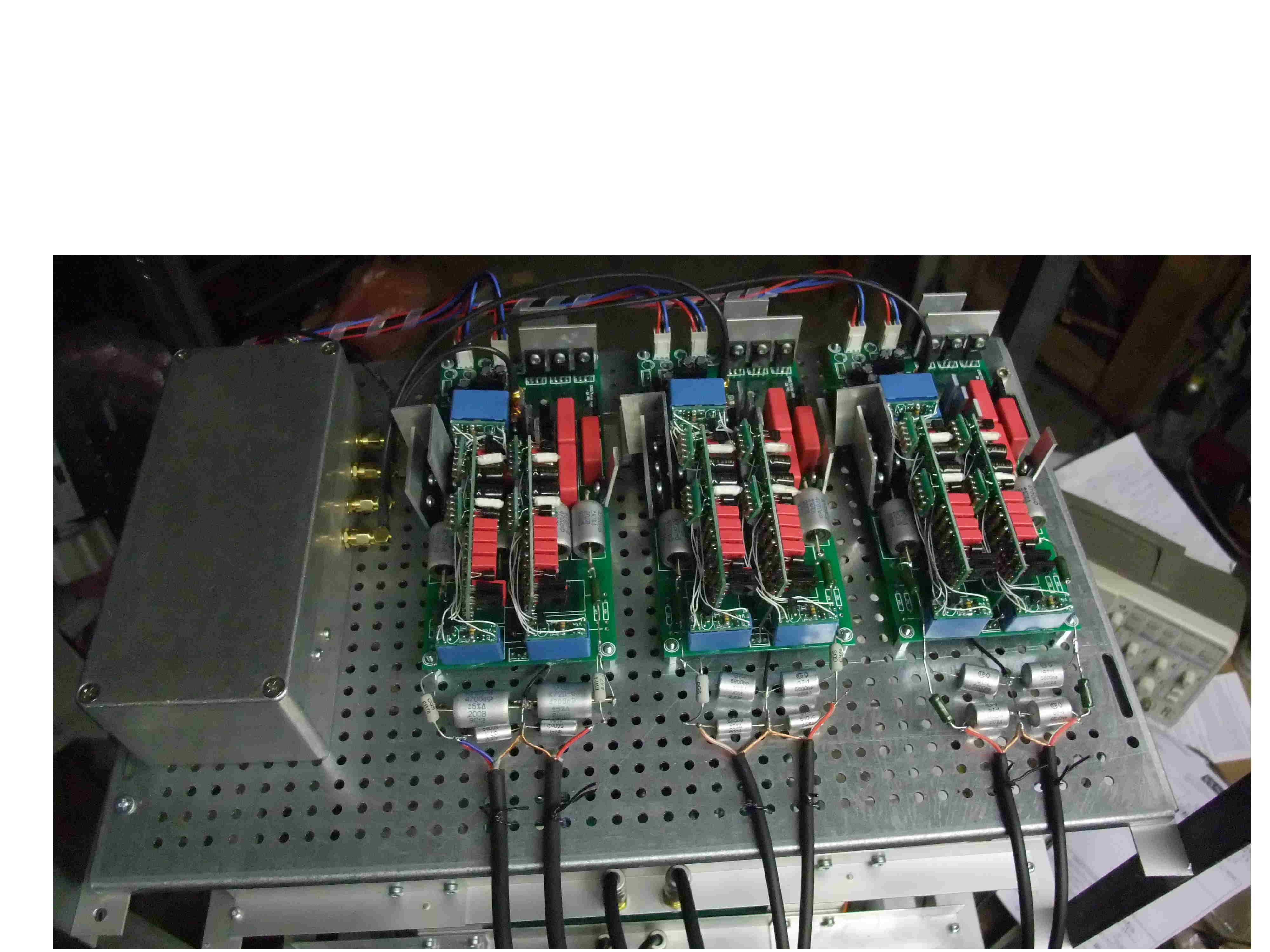

Puis viennent les 3 amplis, 150 watts pour le grave et 2 de 20 watts pour le médium et l'aigu. Les 3 amplis sont identiques, sauf pour la tension d'alimentation, le nombre de transistors de sortie et la taille des radiateurs. 280dB de contre réaction pour tous.

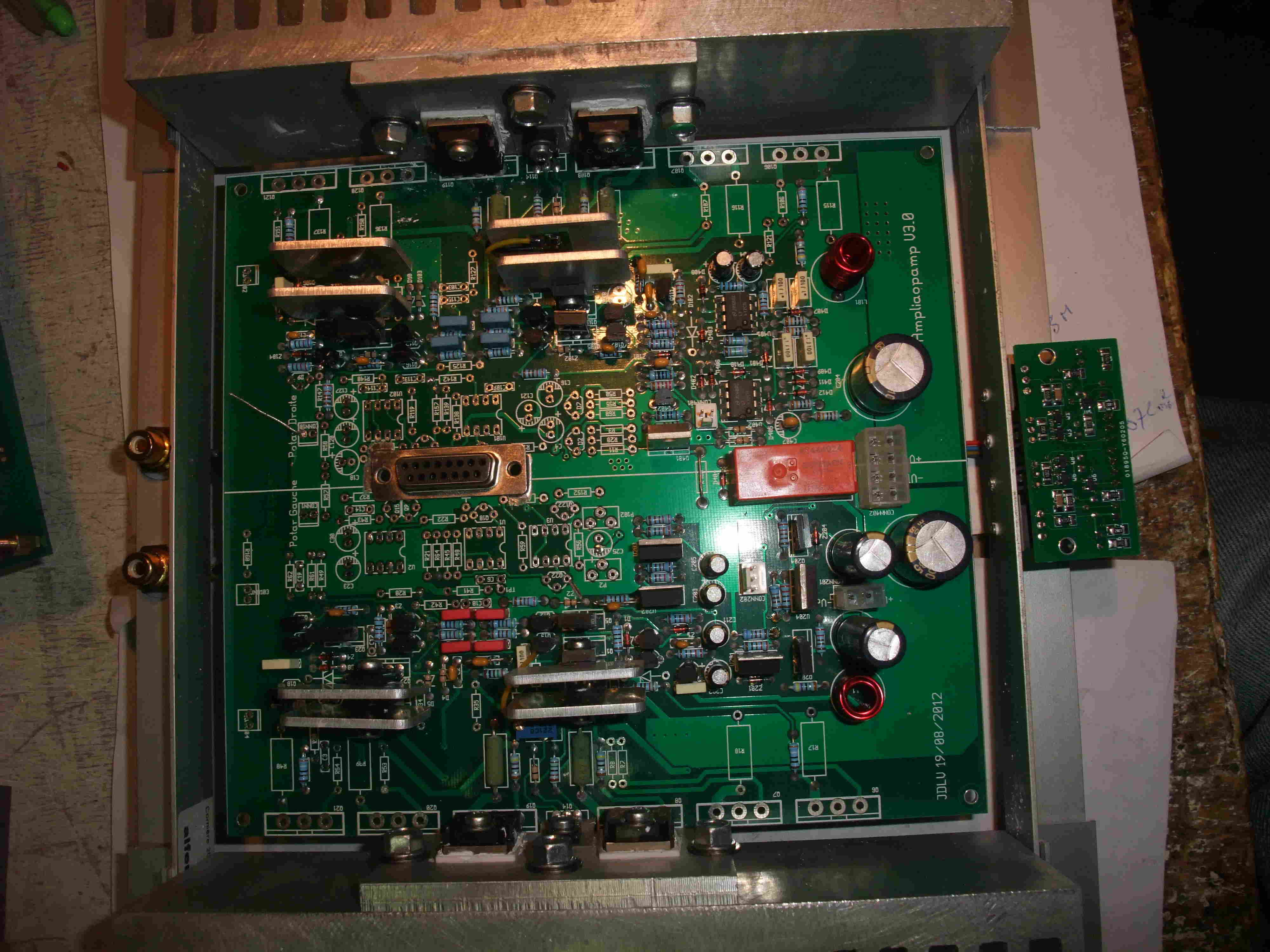

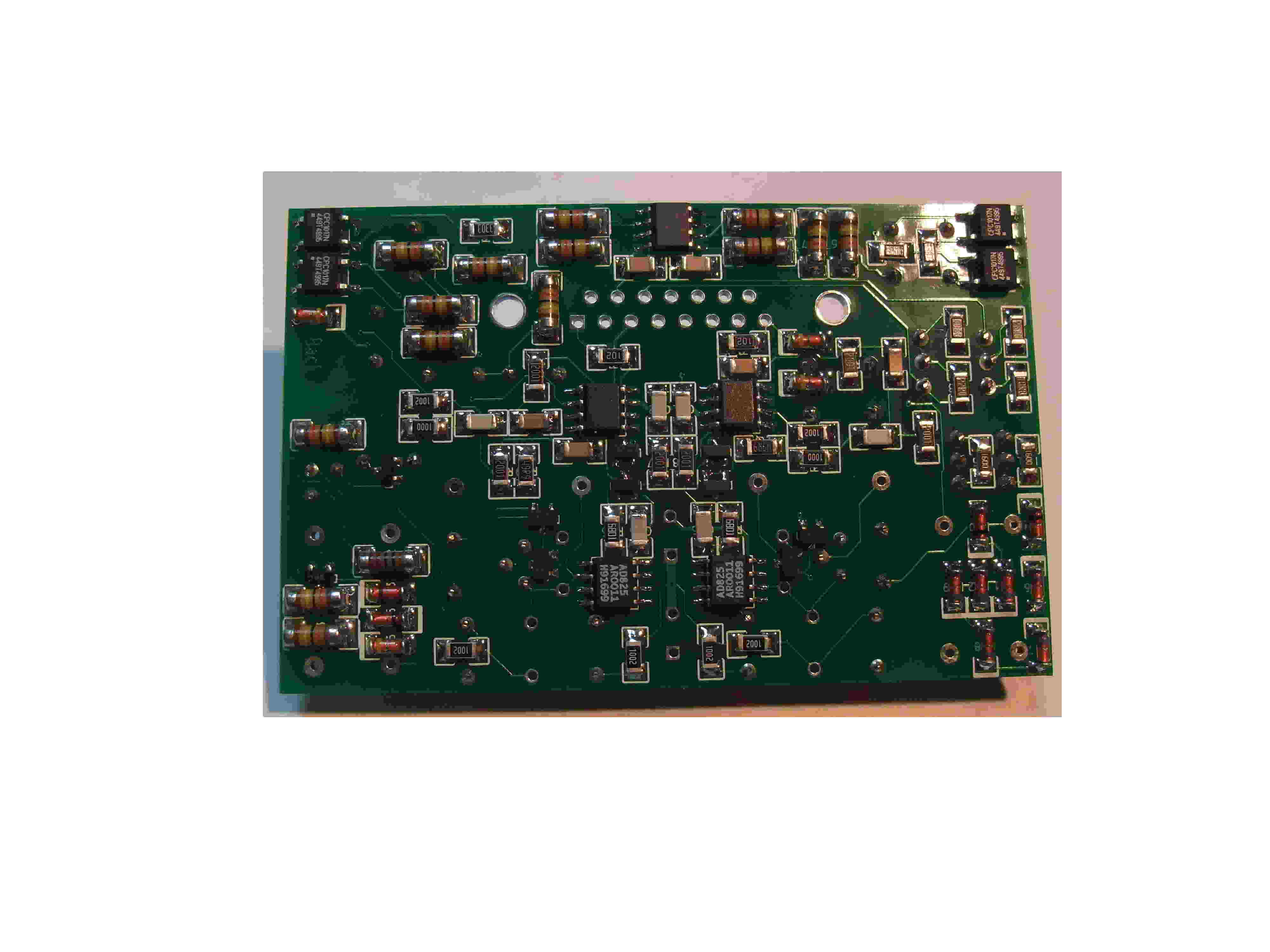

L'étage d'entrée des amplis, la clé de voute de la contre réaction:

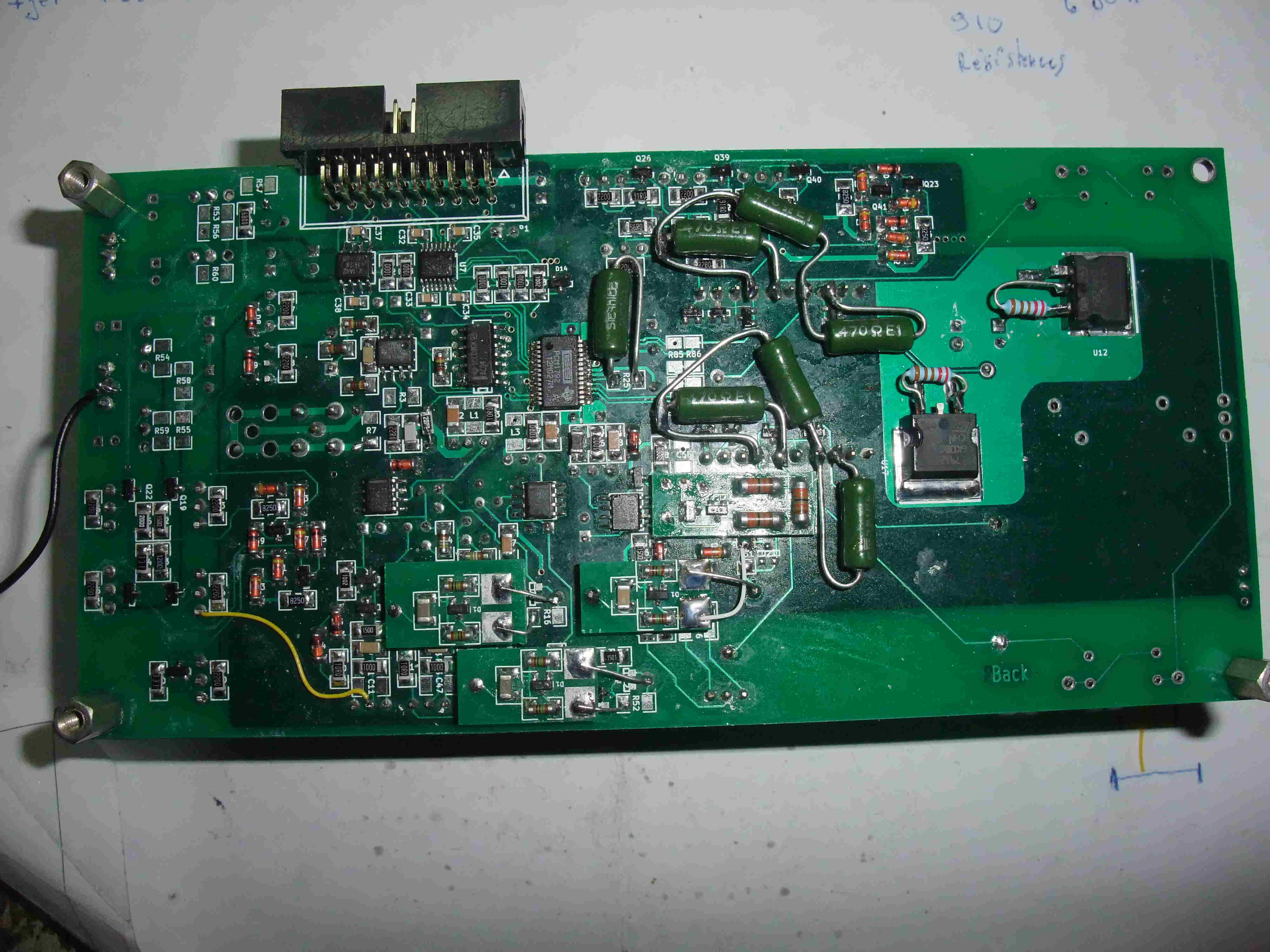

Circuit imprimé 4 couches, routage des masses et alimentations en étoiles. En photo la 5ème version du PCB, la version finale...

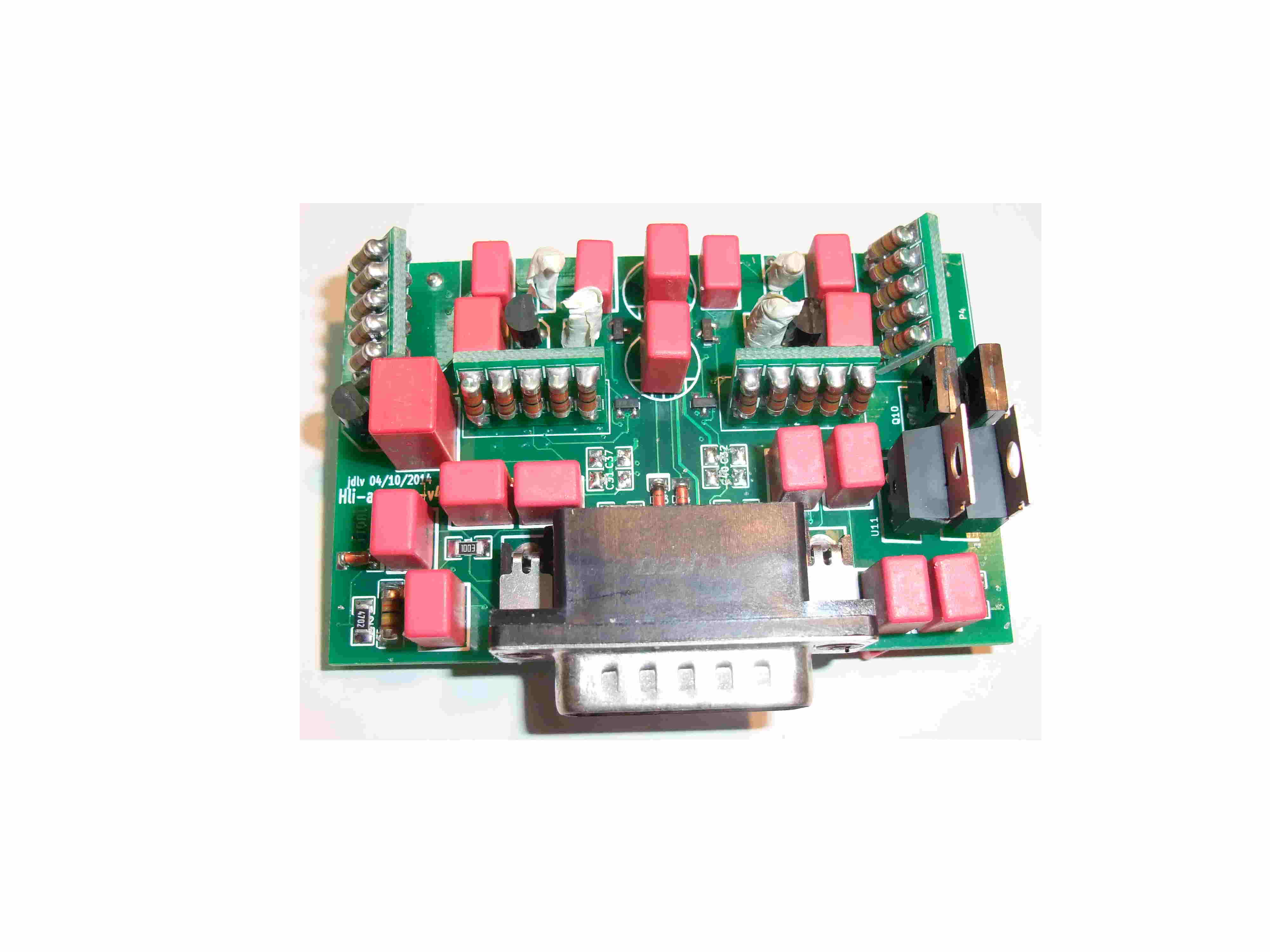

Tout en haut, les 3 dacs, l'horloge et les amplis de distribution de l'horloge:
Les dacs sont basés sur le PCM1792 avec un circuit de conversion courant tension basé la même structure que l'étage d'entrée des amplis avec moins de contre réaction, autour de 180dB. Circuit imprimé 4 couches pour le pcb de base et pour les modules de conversion courant tension. Le schéma est un peu complexe pour tenter de contourner les faiblesses des PCM1792...
L'horloge est un oscillateur OCXO 10MHz de métrologie à très faible bruit de phase. Elle est envoyée aux 3 dacs a travers des amplis d'isolation et de distribution pour éviter les remontées de "pollutions" créant du jitter d'un dac à l'autre. Elle est véhiculée en sinusoïdal transformée en carré dans chaque dac au plus près de la puce dac. Le jitter est l'ennemi mortel du numérique autant ne rien négliger...

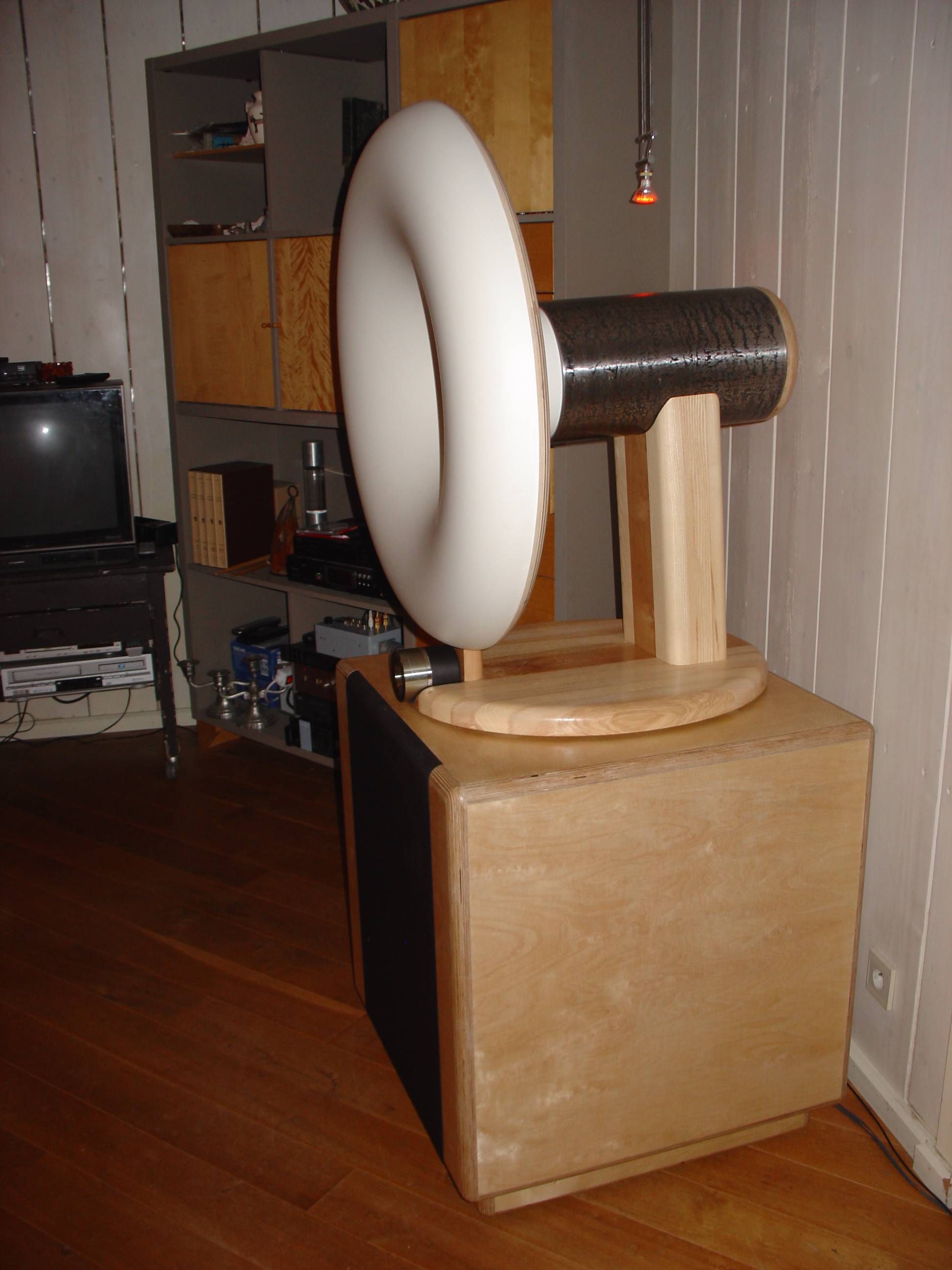

Et une version des enceintes du projet, les miennes ressemblent encore à des boites en bois. A finir...
Joël
