Le silence :: cas pratique No 1 - philou - 10/06/2015
Bonjour,
Cas pratique No 1 : ampli LM3886, pcb Chipamp.com, double alimentation, double safety loop breaker..

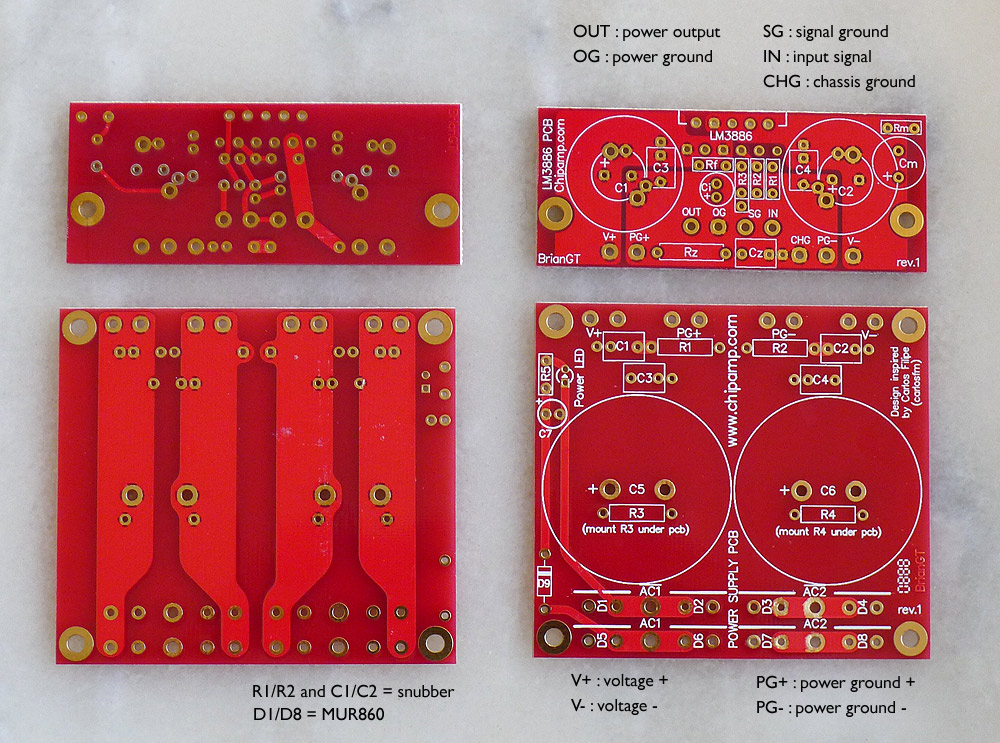

Step one : les pcb (circuit imprimé), une seule voie n'est montrée, les deux autres pcb ne sont là que pour montrer la face cachée de l'objet :
power = puissance, ground = "masse", input = entrée, output = sortie, et chassis = chassis

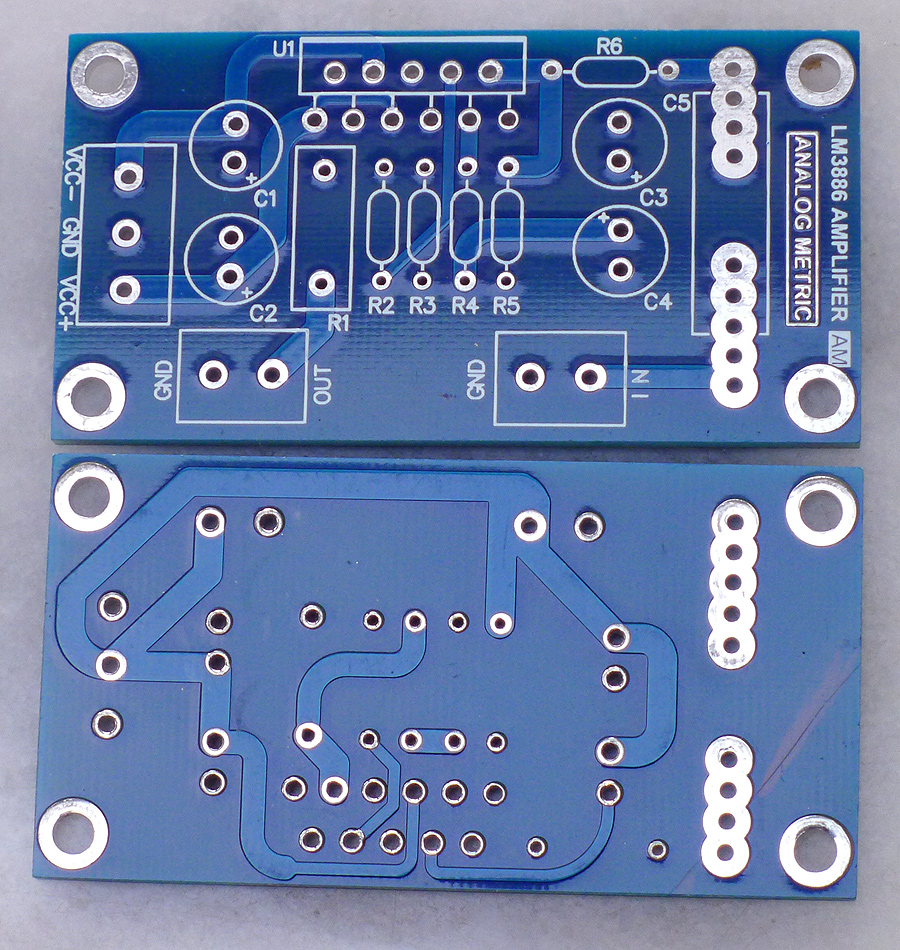

En comparaison une carte ampli LM3886 mal conçue qui souffle, non parce qu'elle fume trop :
Phil.
RE: Le silence :: cas pratique No 1 - jacquese - 10/06/2015
Bonjour Philou,
En passant (mais joue sur le silence) : le routage des PCB bleus est juste une honte. Celui des rouges bien meilleur mais pas au top non plus.
Cdlt. Jacques
RE: Le silence :: cas pratique No 1 - philou - 10/06/2015
jacquese a écrit :En passant (mais joue sur le silence) : le routage des PCB bleus est juste une honte.Tout à fée, il est identique au kit XY ou aux kit A......cs, dont beaucoup disent qu'ils fonctionnent trés bien, comme quoi "trés bien" est relatif !!
jacquese a écrit :Celui des rouges bien meilleur mais pas au top non plus.Pour l'instant je n'ai pas trouvé mieux, c'est peut étre un bon compromis, mais tu changerais quoi sur ce pcb, quel(s) défaut(s) a t il ?
Phil.
RE: Le silence :: cas pratique No 1 - jacquese - 10/06/2015
Règles de base : identifier les boucles de courant. Réduire la taille de chacune au strict minimum et surtout les séparer pour éviter les impédances communes y compris dans les chemin à 0V. Ensuite implanter une étoile locale pour l'équipotentialité et relier les différents chemins à cette étoile qui sera idéalement placée au centre des deux condensateurs de découplage de la carte (car ce sont eux qui referment en alternatif les forts courants AC).
En somme les même règles que ce qu'il faut appliquer pour un câblage en l'air.
Faire comme cela améliore la distorsion, la stabilité et le bruit.
Sur les PCB rouge ce n'est pas fait, sur le bleus non-plus.
C'est d'autant plus dommage que ça ne coute pas un sous, juste du savoir-faire.
Faire un beau routage tenant compte de ces règles ne peut se faire efficacement qu'à la main et c'est une activité réellement passionnante !
Cdlt. Jacques
RE: Le silence :: cas pratique No 1 - Grand_Floyd - 10/06/2015
Jipihorn n'a pas le même avis sur les connexions en étoile : https://jipihorn.wordpress.com/?s=boucles+de+masse
RE: Le silence :: cas pratique No 1 - jacquese - 10/06/2015
A peu près 100% d'accord avec la vidéo de Jipi sur le câblage interne.
Mon commentaire sur le PCB ne remet rien en cause de ce qui est dit dans la vidéo. Je parle d'une masse locale en étoile sur le PCB de la carte ampli. Pour ce qui est de l'ampli complet, je cablerai exactement comme fait Jipi.
Cdlt. Jacques
RE: Le silence :: cas pratique No 1 - PFB - 11/06/2015
jacquese a écrit :Règles de base : identifier les boucles de courant. Réduire la taille de chacune au strict minimum
Il est bourré le mec qui a pondu ces PCB? Juste sur le PCB d'alimentation, double face, la "boucle" sera plus petite si les pôles + et - sont sur chaque face, séparés par le PCB. Et non l'un à côté de l'autre....
Et les passages d'une face à l'autre, pas confondu avec du PTH svp, mais à l'aide de 3-5 passages "via".
PFB
RE: Le silence :: cas pratique No 1 - philou - 11/06/2015
Bonjour,
jacquese a écrit :C'est d'autant plus dommage que ça ne coute pas un sous, juste du savoir-faire.
PFB a écrit :Il est bourré le mec qui a pondu ces PCB?
Ok, montrez nous donc comment il faut s'y prendre pour faire mieux, que déjà faire aussi bien serais pas mal non plus
Pas du bavardage hein, du concret, des schémas, des pcb, des photos, des plans de cablage, etc..
Bref du concret, pas de la parlotte, pas de réponse du style : " le ground lift il faut le mettre au bon endroit "
Phil.
RE: Le silence :: cas pratique No 1 - Yves - 11/06/2015
Voilà :
http://svle.free.fr/DPP-EL84/DPP-EL84-B-SCH.pdf
http://audiyofan.org/forum/download/file.php?id=4288
http://www.audiyofan.org/forum/download/file.php?id=1272
http://www.audiyofan.org/forum/download/file.php?id=1271
Yaka demander !
Yves.
RE: Le silence :: cas pratique No 1 - jacquese - 11/06/2015
A mon tour !

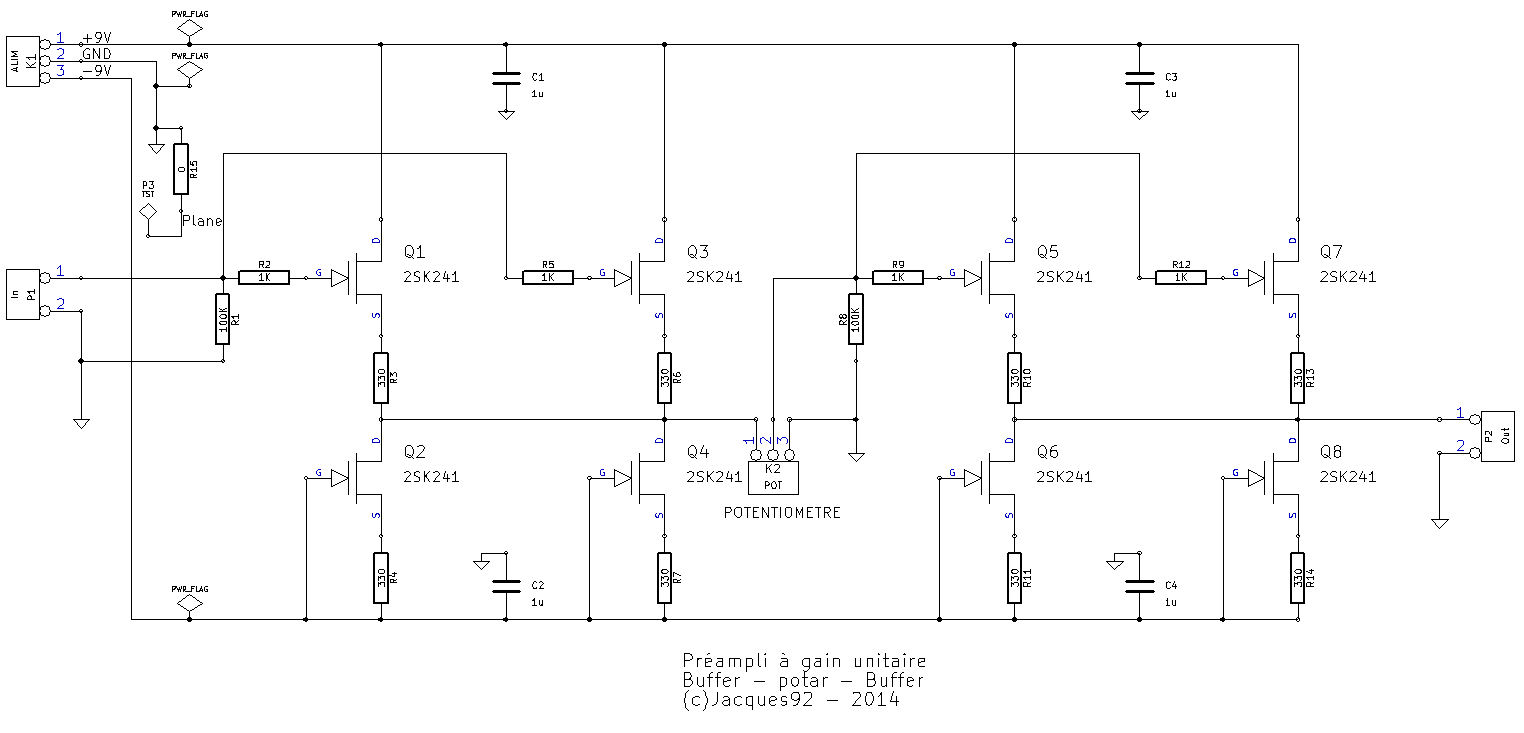

Un petit exemple pour un préampli à gain unitaire constitué d'un buffer puis d'un potar puis d'un buffer...

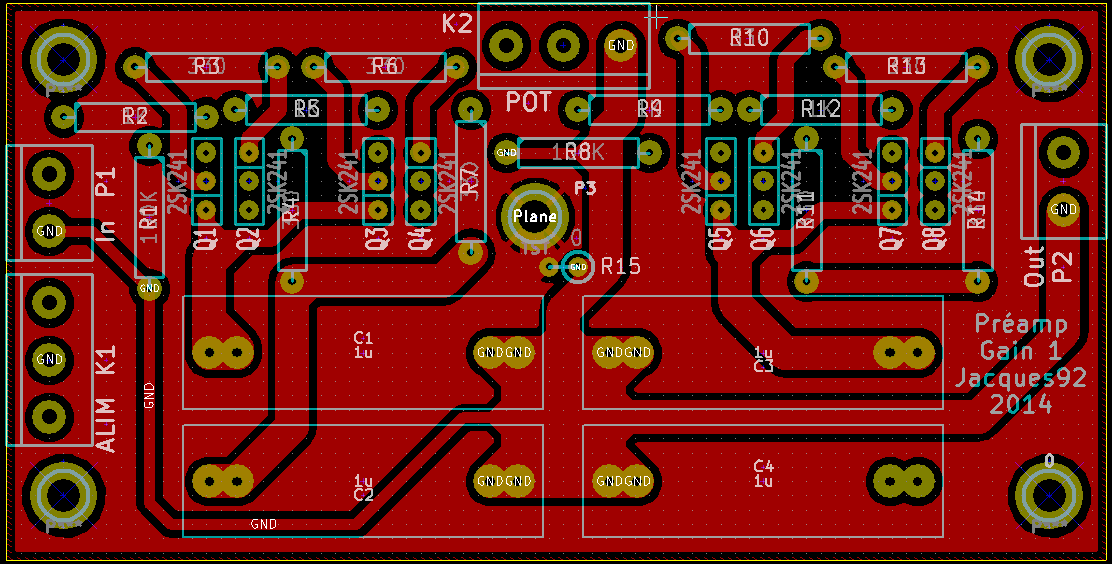

Face du dessous :
Le condos de découplage à gauche sont pour le premier étage buffer, le deux autres à droites pour le second étage buffer. Sur cette face on amène le GND Alim au quatre broches GND des condos de découplage et on alimente le plan de masse. aucune connexion avec les autres GND. Le courant traité ici est quasi DC

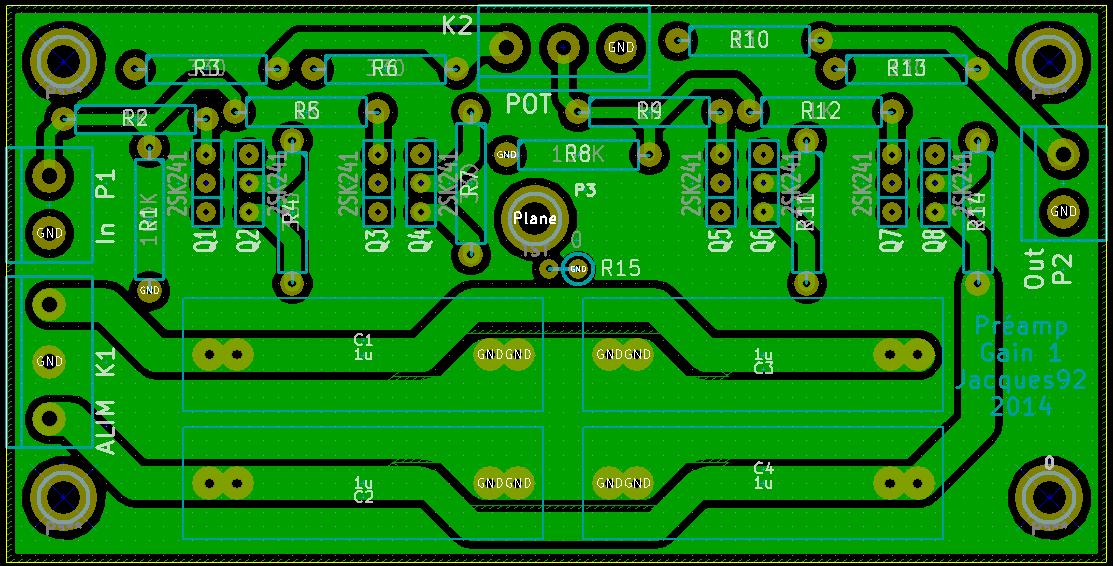

Face du dessus :
On trace les pistes de masse : entrée in en haut à gauche, masse potar au milieu en haut, masse sortie à droite. On relit le tout au point milieu des condos de découplage (l'étoile locale pour cette carte). On choisit le point milieu des condos des découplages parce que en AC ce sont eux l'alim donc les courants de masse doivent revenir directement au condos.
On relie aussi la masse de l'entrée à cette étoile pour l’équipotentialité mais cette liaison est quasi sans courant...
Ensuite le plan de masse est ajouté mais il n'englobe pas les pistes de masses (le courant reste dans les pistes), il est connecté à l'étoile...
Cdlt. Jacques
