germanium ampli booster - italia - 23/10/2024

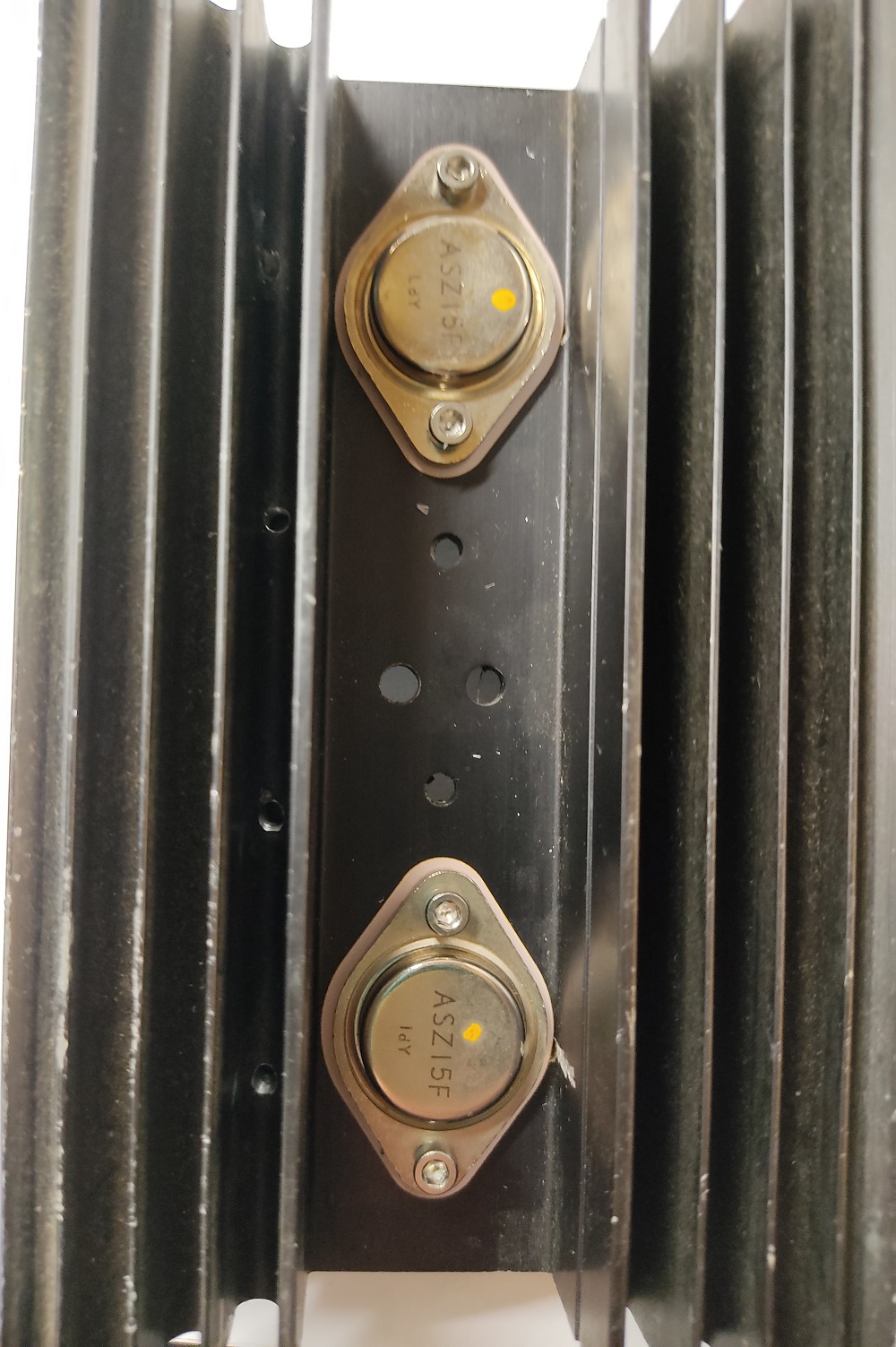

transfo déphaseur driver deux ASZ15 germanium TO3
alim +-24V, pas de condensateur de sortie
avec un preampli triode sur transfo sortie
quel regal, le son des années 60 ,
avis aux amateurs des harman cardon fisher etc de l'époque,
la seule difficulté c'est le gros transfo déphaseur driver 1:0.5+0.5 avec gap
c'est formidable et simple,
bon pas simple enfin j'ai du tester plusiers combinaison de resistences
de valeurs différentes et bias correspondant
pour trouver LE SON et la stabilité thermique
pour les photos plus tard quand decent dans un coffret
ha quel bon son!!!
RE: germanium ampli booster - Wagtbtoobz - 23/10/2024
voir JBL 401 Energizer pour Paragon I ...
RE: germanium ampli booster - italia - 24/10/2024
je craint les Jbl c'est symmetrie complementaire avec des npn en driver ,
le mien c'est transfo dephaseur driver qui tien le courant base des deux ASZ15 , bientot avec un ASZ16 en driver
et j'attend un Farfisa BT40 bass organ d'Italye souvenir d'adolescence, le meilleur ampli basse

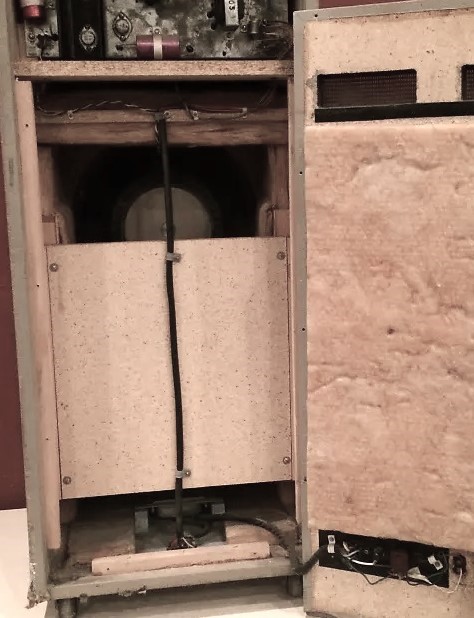

le Farfisa BT40: la caisse est fenomenale un bass reflex avec un 15' et une compression RCFTW25
RE: germanium ampli booster - Patrick - 24/10/2024
Ça a l'air super simple!
Et en fin de compte pas si simple
Beau projet
Amicalement
Patrick
RE: germanium ampli booster - italia - 25/10/2024
oui c'est simple, a condition d'avoir les transfo driver déphaseur avec gap
un autre obstacle est ces transistors sont en fin de stock, il faut en avoir plusiers pour les apparier
et il faut qua même pouvoir régler finement le bias pour la symétrie et 0mV offset
je suis entrain de vider E44.......
hier testée les AC132 en driver PP ,trop de sensibilité 0.25v pour 40W en sortie j'aime pas ca
je vais tester avec AC188 , AD162, 2N350, pour choisir le meilleur compromis
le driver en SE comme le farfisa BT40 les harmankardon les fisher etc j'ai pas encore testé
j'ai peur que le courant primaire sature mes transfo interetage 36W
donc pour le moment en driver PP avec transfo entrée dephaseur Hammond 145R,
primaire 20K parfait en xlr ou rca secondaire 2K prise centrale tolere 3,5mA dessimetrie DC
ha la belle époque avant que les micrfoprocesseur deviennent l'instrument de la distopye
https://www.retronik.fr/DOCUMENTS/revues/haut-parleur/1973/HP1424_11-10-1973.pdf

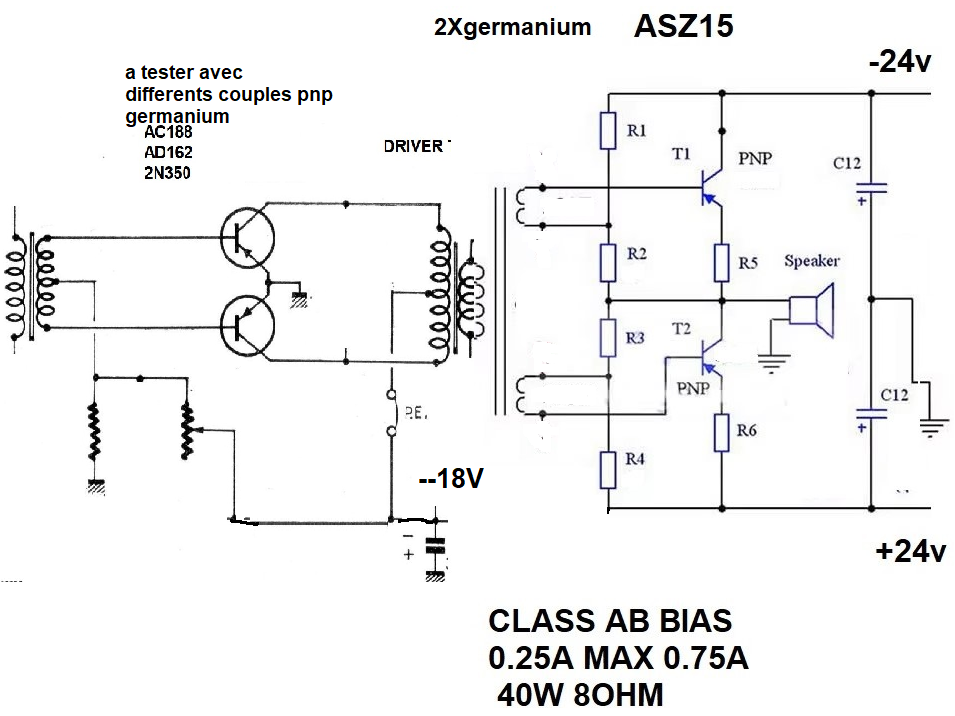

voilà donc le circuit driver pour mon pp ASZ15
RE: germanium ampli booster - italia - 28/10/2024
le driver precedent est ideal pour ampli guitare basse , avec deux AC132 le reultat est trés bon
il faut un preampli triode avec

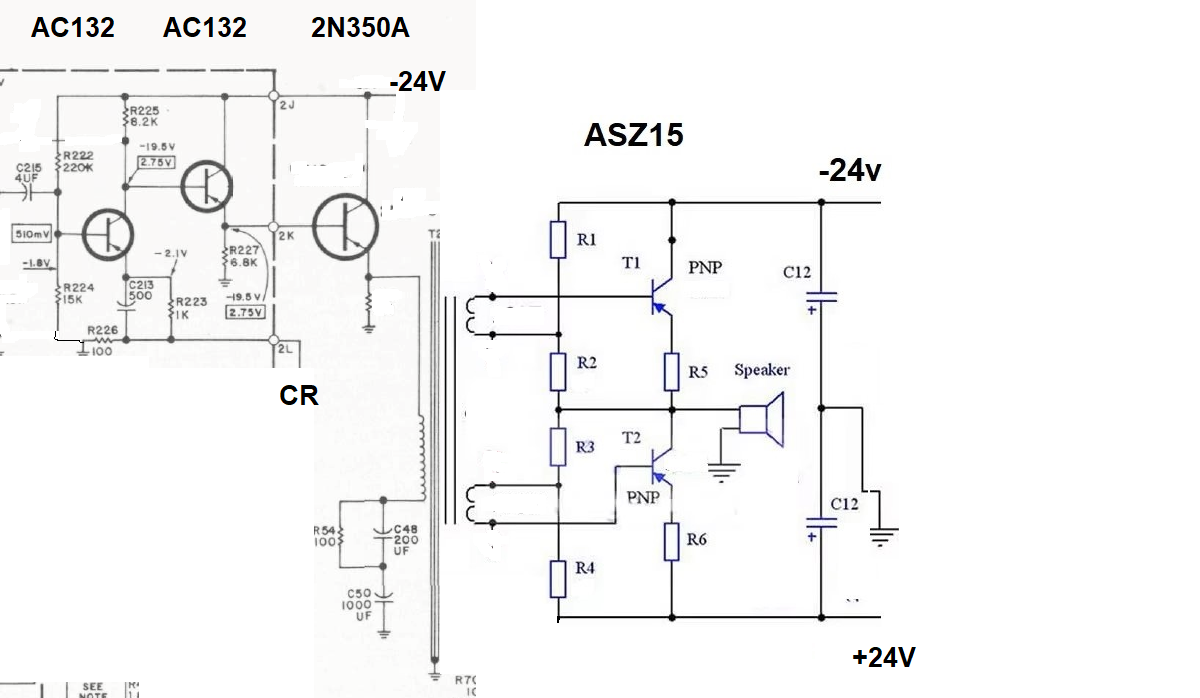

mais pour ecouter la musique j'ai empruntée le schema du fisher 600T premiere generation
driver motorola germanium 2N350A gold pins super bon meme dans le medium aigu , et le grave qui va avec,
je vais cabler ca en l'air
RE: germanium ampli booster - pickle94 - 29/10/2024
Bonjour,
Bravo Claudio pour ce projet, comment compte tu t'affranchir de l’éventuelle dérive de la tension de sortie ?
Voila un projet bien intéressant que je vais suivre.
Bonne journée a tous
Cordialement
Pascal
RE: germanium ampli booster - italia - 01/11/2024

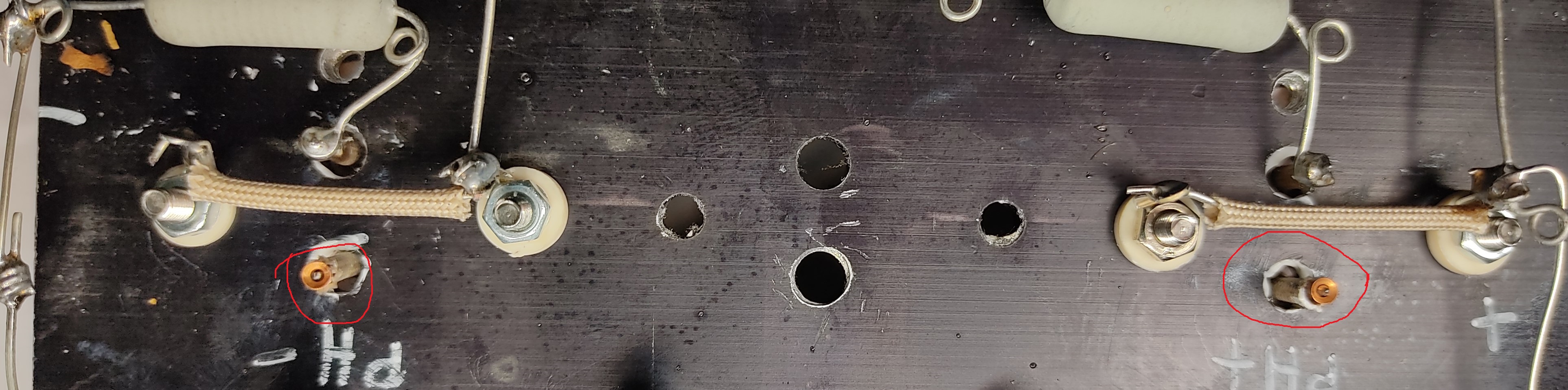

le zero offset est stable car chaque transistor de sortie bias réglable pour le moment
R2 et R4 c'est des 15 ohm 5W avec trimmer 47ohm en parallèle, la valeur optimale est entre 11 et 12ohm +-
R1/R3 820ohm 20W
quand le courant des transistor est identique 0mV en sortie

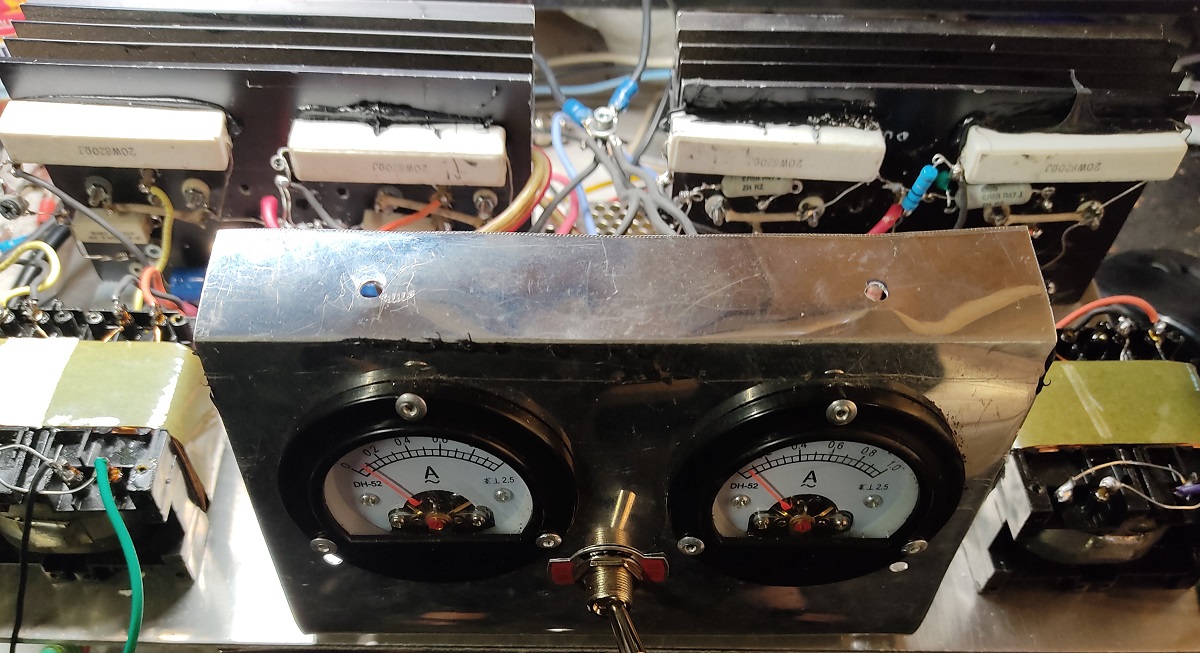

pour une température chaude mais stable avec mes dissipateurs
les trimmers c'est une solution temporaire des rhéostat 5W prévus
alim symmetrique pas de condo de sortie
les valeurs de polar du fisher 600T ne correspondent pas aux AC132, il faut plus de VB
j'avais juste copie collée le schema driver pour exemple
j'attend des AC 125 lundi pour comparer avec AC 132 pour optimiser le montage
sympa Pascal se on trouve intéressant
c'est sur le son est humain et va faire sourire pas mal de monde
le son des 60 , avec l'amplitude le courant monte et le facteur amplification au même temps
surtout ave ce montage tous pnp avec transfo driver
les quasi complémentaires npn/pnp sans transfo sonts moins expressifs
RE: germanium ampli booster - ketalar - 01/11/2024
J'ai des échantillons de transistors germanium SFT : ça t'intéresse ?
RE: germanium ampli booster - italia - 01/11/2024
oui!!!!
c'est le problème majeur les transistors achetée site pro sont neufs mais
pour exemple sur 4 transistors 120Hfe, 58Hfe, 9Hfe et le dernier 3!!!
les AC132 sont deux couples très approximatives une couple bien faible et un des quatre souffle !!!
j'attend des AC125 , 5 pcs, dans l'espoir qualitatif
dans mes souvenirs les SFT étayent très bons, surtout les SFT353
et les OC71,72 etc, a l'époque j'avais monté un preampli avec pour un saxophoniste
il aimait beaucoups!!!
etr le premier distorseur guitare de Pino Daniele, mon premier groupe,
je lui avais monté dans mon cochonnet d'enfance en bois,
on a fait la scène avec...
les germanium c'est un peu comme les triodes
on approche les valeurs de polar et on fignole avec potentiomètre,
merci Ketalar !
