multipair GU50 - italia - 05/01/2024
pour le grave sub 30/300Hz festival techno les GEC multipair sonts la reference, mais il faut entre 8 et 14 KT88 par bloc
je leur avais monté deux blocs avec 16 5881/6L6GT militaires urss nos nib par bloc,
merci a Melaudia j'ai 8 tubes GU50, clone de la telefunken LS50
j'ai donc monté un petit bloc avec, pour tester le timbre le grain du grave la "distorsion"recherchée
cette GU50 c'est une penthode trés interessante, on va ensuite monter des blocs avec une vingtine de tubes
car la Rp plus elevée de KT88, mais on teste pour le moment.
+B650V, les ecran G2 regulée par 4 glow tubes 170V, dephaseur par transfo interetage, couplage direct au GU50
par CF alimentée en +400V regulée par transistor ligne TV et -120V. pas de condensateurs aux grilles c'est souvent mon standard

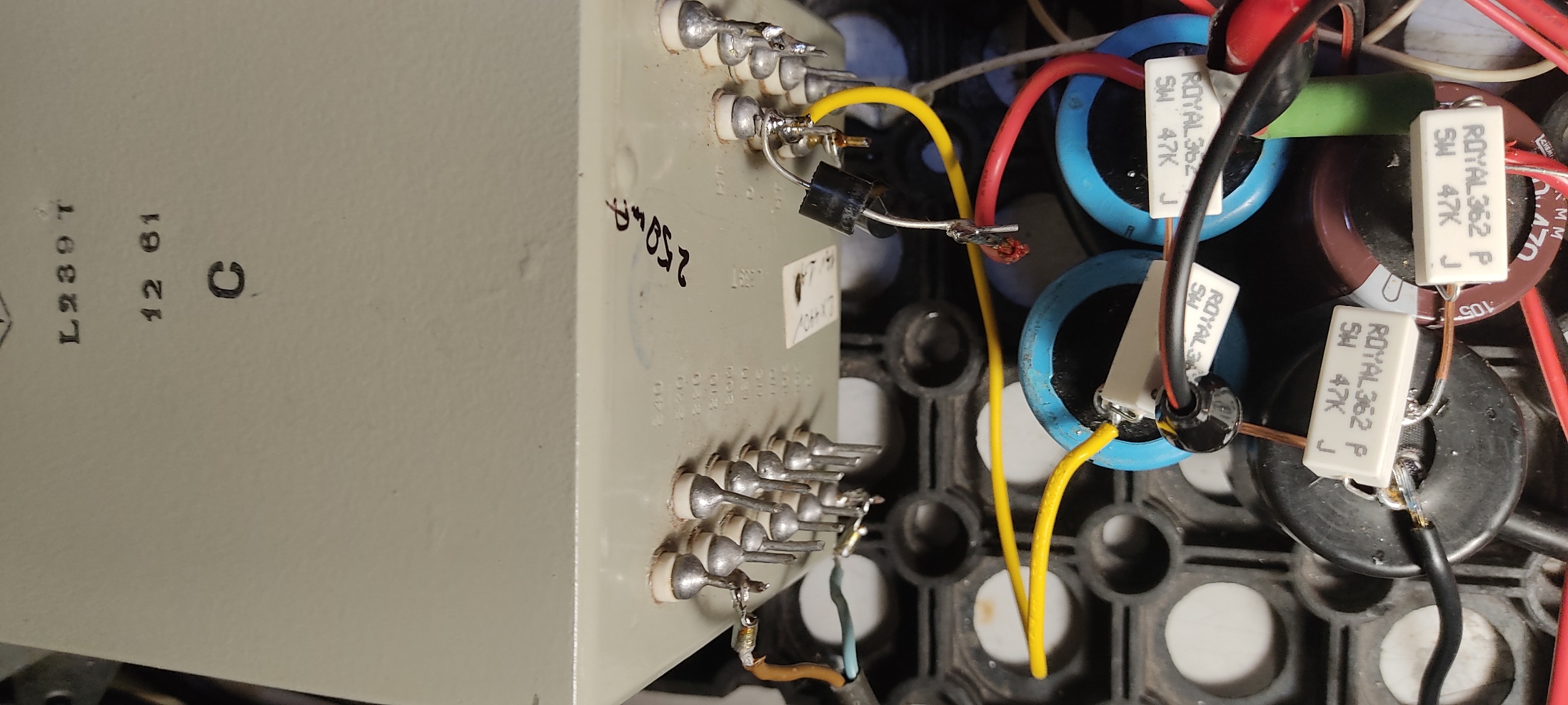

pour l'occasion j'ai testé des transfo STS merci melaudia et Co car courant inconnue
400V-0-400V, je leur tire 270mA depuis deux heures en continu, transfo appene tiede
a 370mA ca bouge pas toujours 400-0-400V !!! jamais vu un transfo si petit et performant!!!
un vrays bijoux et je n'ai deux... super merci a Patrick
mais bon notre project sono a tubes GU 50 va tourner avec une alim monstrueuse 650V 2A
qq photo
RE: multipair GU50 - xnwrx - 05/01/2024

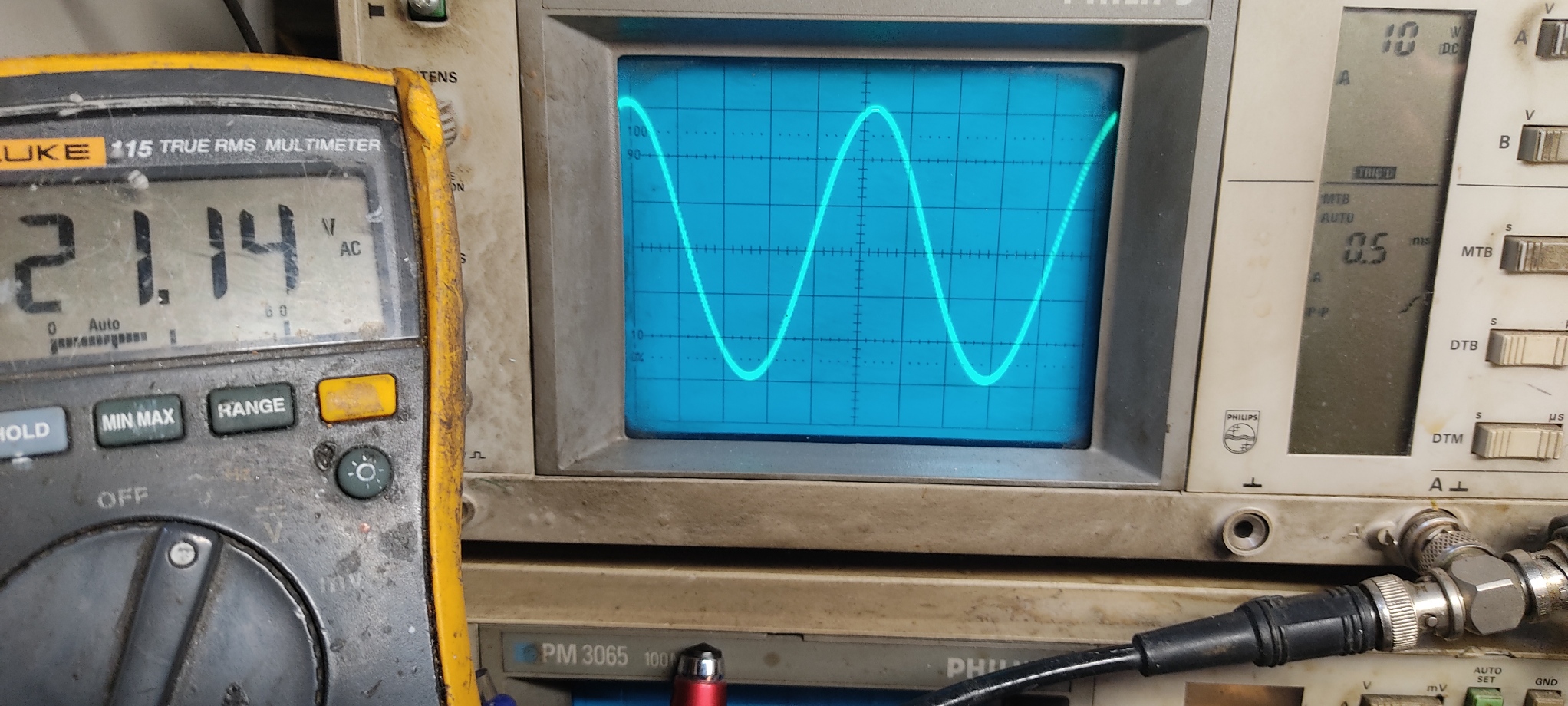

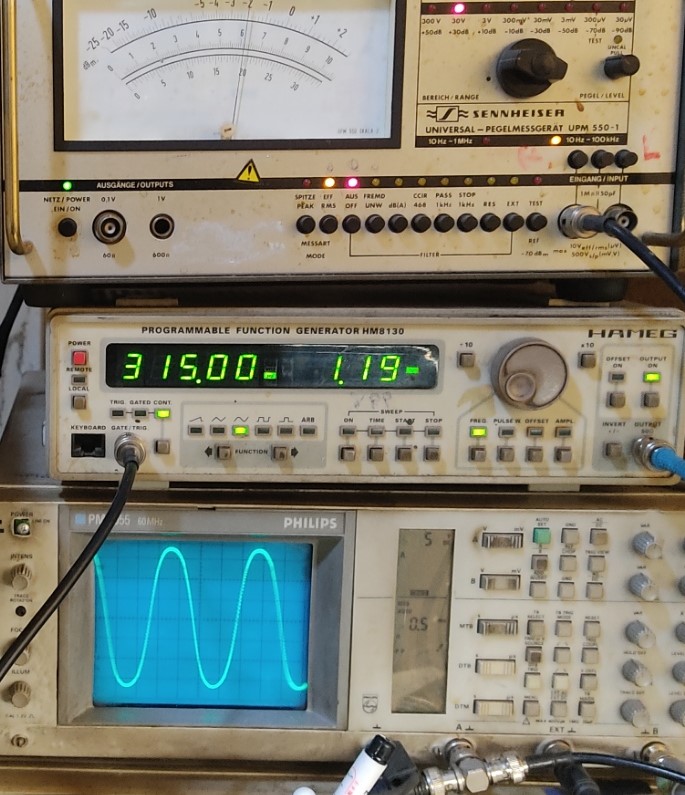

C'est surprenant, mais je trouve la sinusoïde affichée à l'oscillo très étrange. Ce n'est pas un sinus, il y a de la distorsion harmonique.
Tu confirmes ?
RE: multipair GU50 - italia - 05/01/2024
oui c'est avec le transfo millerioux donc 470V+B et G2 sousalimentées
il est concu pour la grosse alim dernieres photos du message precedent, qui delivre 650V
le transfo sortie c'est un 100W provisoir, je n'ai pas encore le gros transfo sortie

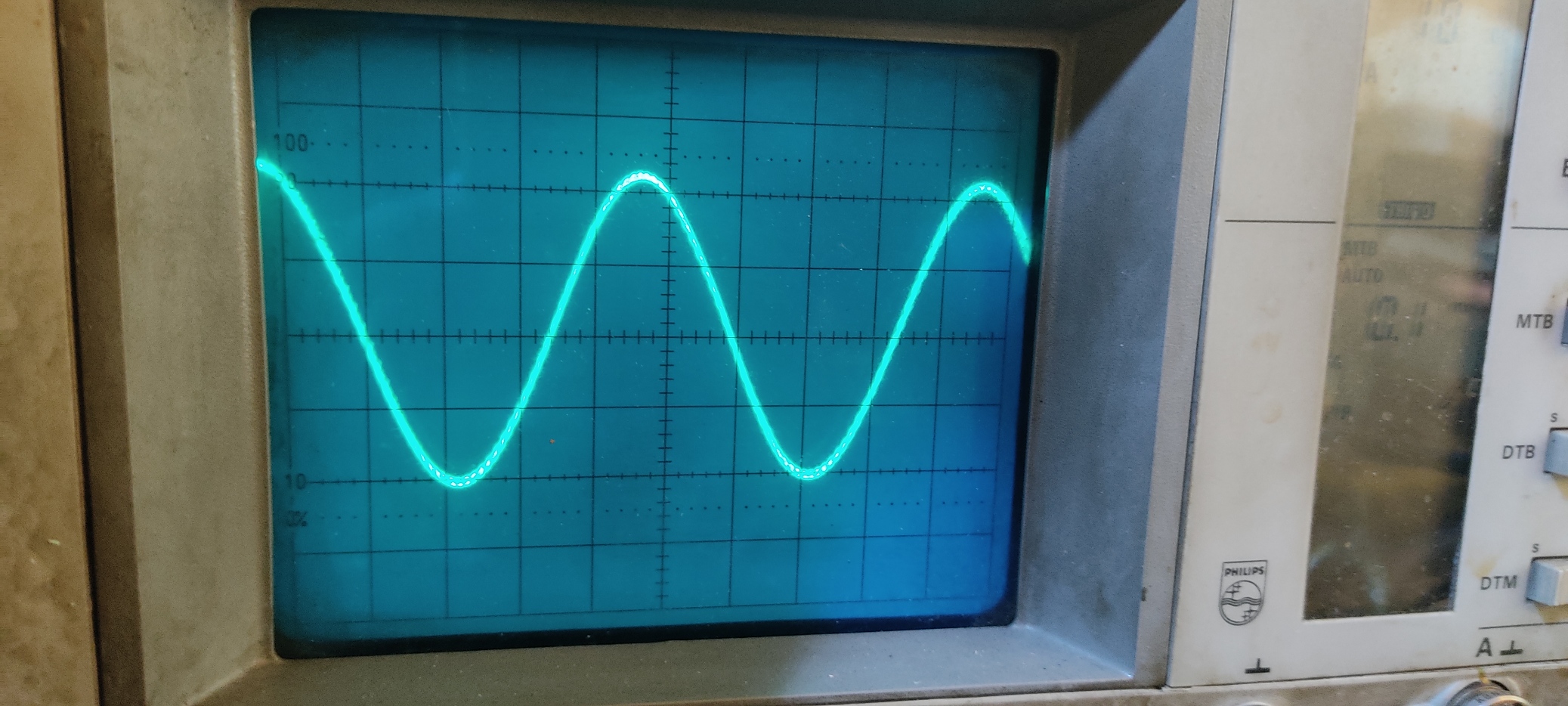

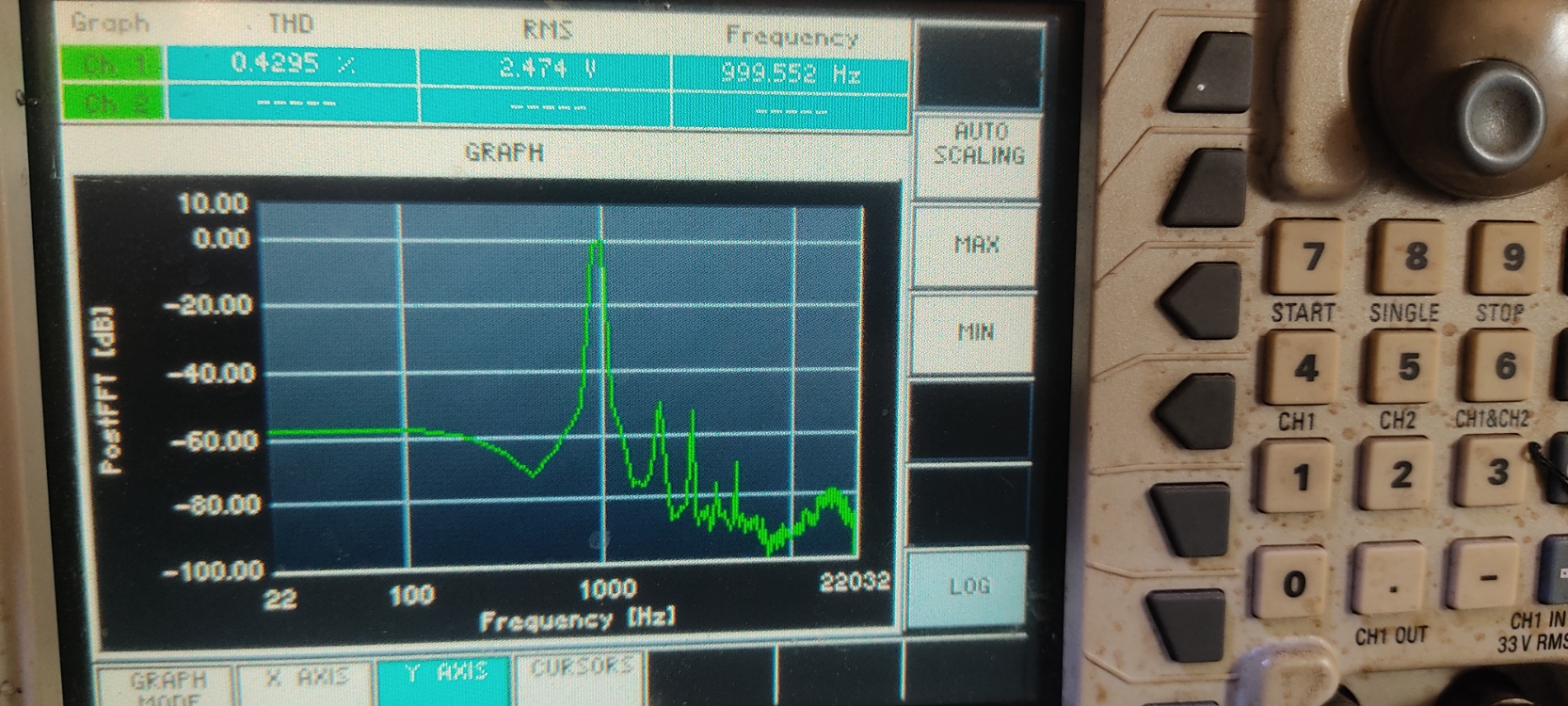

avec son alim +-0.3% THD @1W et 1.5% @100W (20V/4ohm) voir la sinusoide maintenant avec ce TU provisoir
RE: multipair GU50 - Patrick - 05/01/2024
Bravo Claudio,
J’ai apprécié l’écoute du multipair hier.
C’est extraordinairement performant et précis notamment dans les
Graves où il y a juste ce qu’il faut sans traînage et des aigus bien présents avec une dynamique impressionnante sur l’ensemble du spectre.
Patrick
RE: multipair GU50 - JRBLUES - 05/01/2024
(05/01/2024-13:00:05)italia a écrit : oui c'est avec le transfo millerioux donc 470V+B et G2 sousalimentées
il est concu pour la grosse alim dernieres photos du message precedent, qui delivre 650V
le transfo sortie c'est un 100W provisoir, je n'ai pas encore le gros transfo sortie
avec son alim +-0.3% THD @1W et 1.5% @100W (20V/4ohm) voir la sinusoide maintenant avec ce TU provisoir
Bonjour Claudio,
Ouah!!! ça ne rigole pas , c'est du Sérieux .
Yannick Mahé m'avait parlé de cette pentode qui se trouve à vil prix et que je verrais bien push-pull parallèle , mais plus tard.
Belle soirée
JR
RE: multipair GU50 - italia - 05/01/2024
(05/01/2024-17:06:15)JRBLUES a écrit :oui JR c'est un trés bon tube aavec un timbre a lui a ecouter absolument, ce bloc multipair parallele va se confronter a des gros GEC , en dessus des 300Hz en open field sur des enormes chateaux , se le timbre le grain est bon je vais en faire des blocs de dix paires..ljoint mon schema(05/01/2024-13:00:05)italia a écrit : oui c'est avec le transfo millerioux donc 470V+B et G2 sousalimentées
il est concu pour la grosse alim dernieres photos du message precedent, qui delivre 650V
le transfo sortie c'est un 100W provisoir, je n'ai pas encore le gros transfo sortie
avec son alim +-0.3% THD @1W et 1.5% @100W (20V/4ohm) voir la sinusoide maintenant avec ce TU provisoir
Bonjour Claudio,
Ouah!!! ça ne rigole pas , c'est du Sérieux .
Yannick Mahé m'avait parlé de cette pentode qui se trouve à vil prix et que je verrais bien push-pull parallèle , mais plus tard.
Belle soirée
JR
se le timbre dans lest
RE: multipair GU50 - JRBLUES - 05/01/2024
(05/01/2024-17:50:21)italia a écrit :(05/01/2024-17:06:15)JRBLUES a écrit :oui JR c'est un trés bon tube aavec un timbre a lui a ecouter absolument, ce bloc multipair parallele va se confronter a des gros GEC , en dessus des 300Hz en open field sur des enormes chateaux , se le timbre le grain est bon je vais en faire des blocs de dix paires..ljoint mon schema(05/01/2024-13:00:05)italia a écrit : oui c'est avec le transfo millerioux donc 470V+B et G2 sousalimentées
il est concu pour la grosse alim dernieres photos du message precedent, qui delivre 650V
le transfo sortie c'est un 100W provisoir, je n'ai pas encore le gros transfo sortie
avec son alim +-0.3% THD @1W et 1.5% @100W (20V/4ohm) voir la sinusoide maintenant avec ce TU provisoir
Bonjour Claudio,
Ouah!!! ça ne rigole pas , c'est du Sérieux .
Yannick Mahé m'avait parlé de cette pentode qui se trouve à vil prix et que je verrais bien push-pull parallèle , mais plus tard.
Belle soirée
JR
se le timbre dans lest
OK et merci Claudio pour ce schéma ... par contre je ne suis pas partisan des transfos de liaison , je préfère une capa de 0,1 µF /2500 type Eurofarad les grosses rectangulaires de couleur orange ,que j'ai utilisées en liaison sur mes 211 schéma Ongaku il y a plus de 25 ans
JR
RE: multipair GU50 - italia - 05/01/2024
le transfo fait aussi dephaser stabilise parfaitement le tube avec une grille tenue ,
en plus sur mon project le rapport du transfo 50% nickel est 1:1+1
les condos 0,1 c'est 220/330Kohm au grilles, l'etage gain differentiel moins stable le dephasage aleatoire
enfin c'est mon ressenti et j'aime bien la synoptique de l'age d'or
RE: multipair GU50 - italia - 30/01/2024
le proto a bien entrainée une commande pour des monoblocs de 600W avec 10 pair chaque, 20 tubes chaque a caser en format rack
entretemp je civilise ce proto et construit un deuxieme jumeaux, une bonne alim 600V et deux transfo sortie 120Wavec 4 secondaires
que j'aime bien connecter en parallele, la puissance 120W est obtenu e,n 4 ou 8 ohm de charge sans probleme
la 6SN7 en entrée cede la place a une 6V6 et des tubes gas 85V pour les ecrans,
jamais mes fostex BLH ont aussi bien fonctionnée,
le grave est grandiose, epoustuflant, incroyable mais vrays

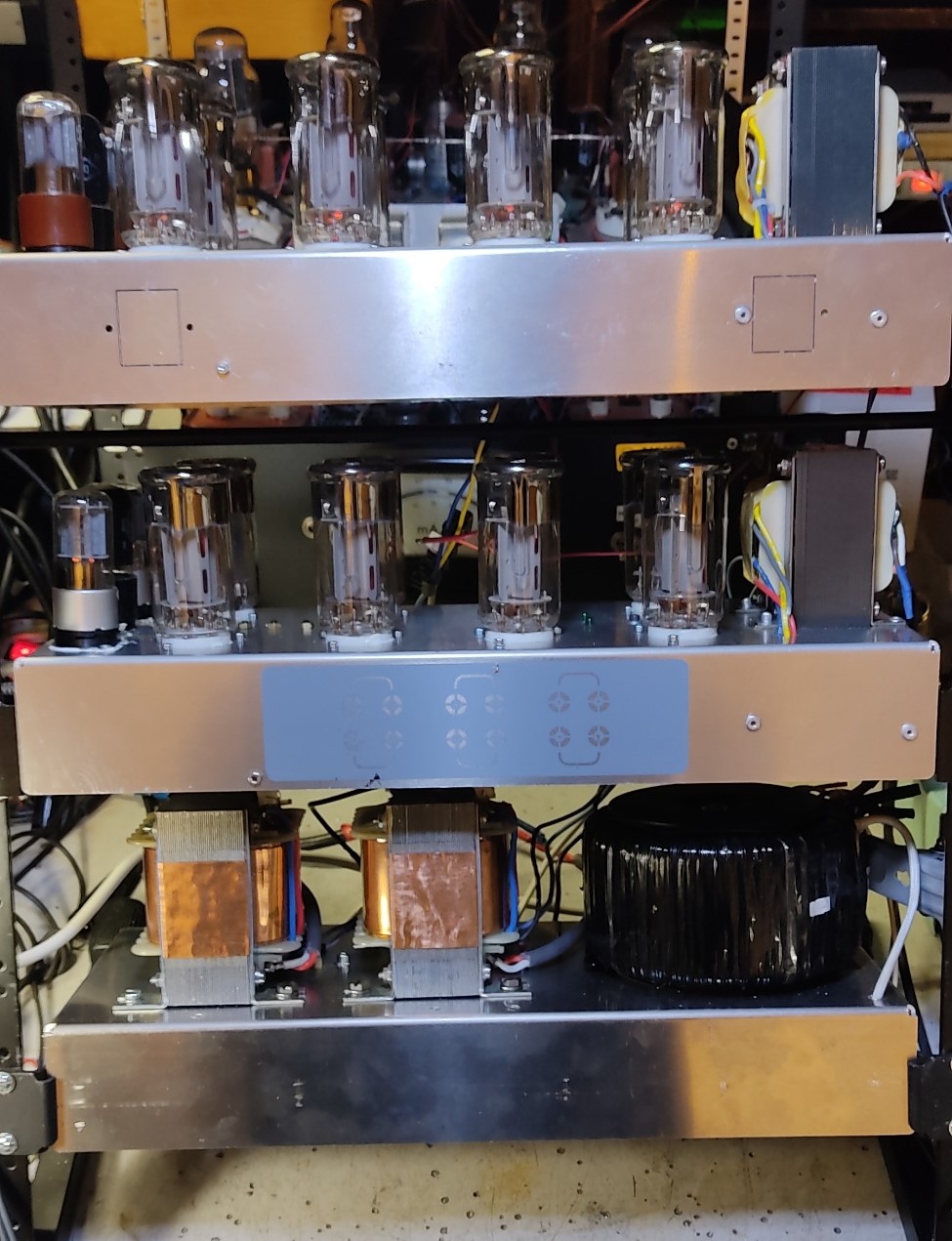

le tout monté en rack ouvert, alim et les transfo sortie en bas
le tout est pratique pas encombrant et transportable par une seule personne
je suis vrayement content, c'est pas fini, des connecteurs adequats a monter,
les fonds alu, et autresdetails estetiques
mais ca marche, hein oui ca marche super bien

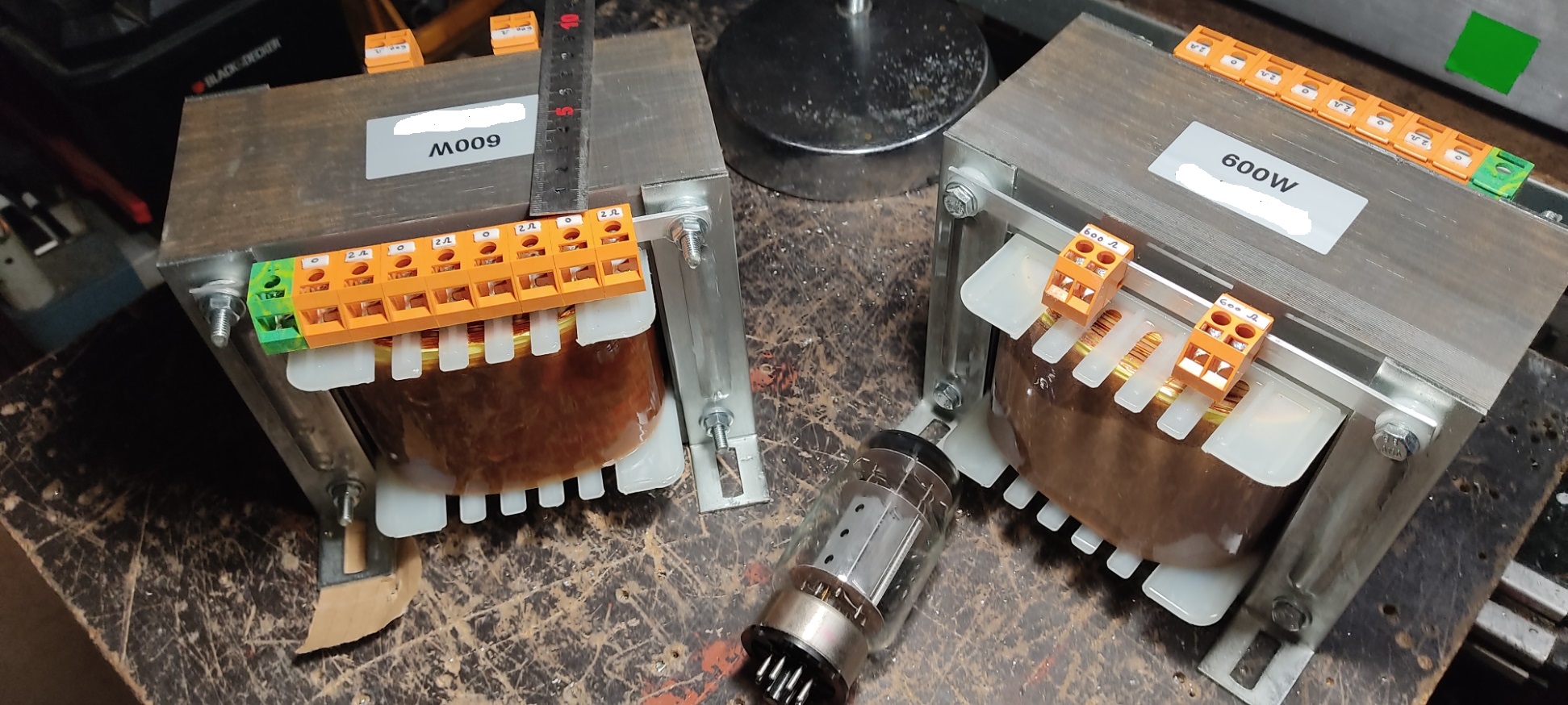

et les transfo sortie pour les 600 watts sionts dejà livrées, made in France
regardez:https://www.youtube.com/watch?v=YQH9UXZyh9Q
et https://www.youtube.com/watch?v=0_LhSa6ihD8
RE: multipair GU50 - JRBLUES - 31/01/2024
(30/01/2024-20:48:17)italia a écrit : le proto a bien entrainée une commande pour des monoblocs de 600W avec 10 pair chaque, 20 tubes chaque a caser en format rack
entretemp je civilise ce proto et construit un deuxieme jumeaux, une bonne alim 600V et deux transfo sortie 120Wavec 4 secondaires
que j'aime bien connecter en parallele, la puissance 120W est obtenu e,n 4 ou 8 ohm de charge sans probleme
la 6SN7 en entrée cede la place a une 6V6 et des tubes gas 85V pour les ecrans,
jamais mes fostex BLH ont aussi bien fonctionnée,
le grave est grandiose, epoustuflant, incroyable mais vrays
le tout monté en rack ouvert, alim et les transfo sortie en bas
le tout est pratique pas encombrant et transportable par une seule personne
je suis vrayement content, c'est pas fini, des connecteurs adequats a monter,
les fonds alu, et autresdetails estetiques
mais ca marche, hein oui ca marche super bien
et les transfo sortie pour les 600 watts sionts dejà livrées, made in France
regardez:https://www.youtube.com/watch?v=YQH9UXZyh9Q
et https://www.youtube.com/watch?v=0_LhSa6ihD8
Salut Claudio,
C'est vraiment de la belle ouvrage et félicitations pour cette réalisation sortant des sentiers battus.
