Cordon de liaison préamplificateur Audio Research SP11 - hillbilly - 06/03/2023

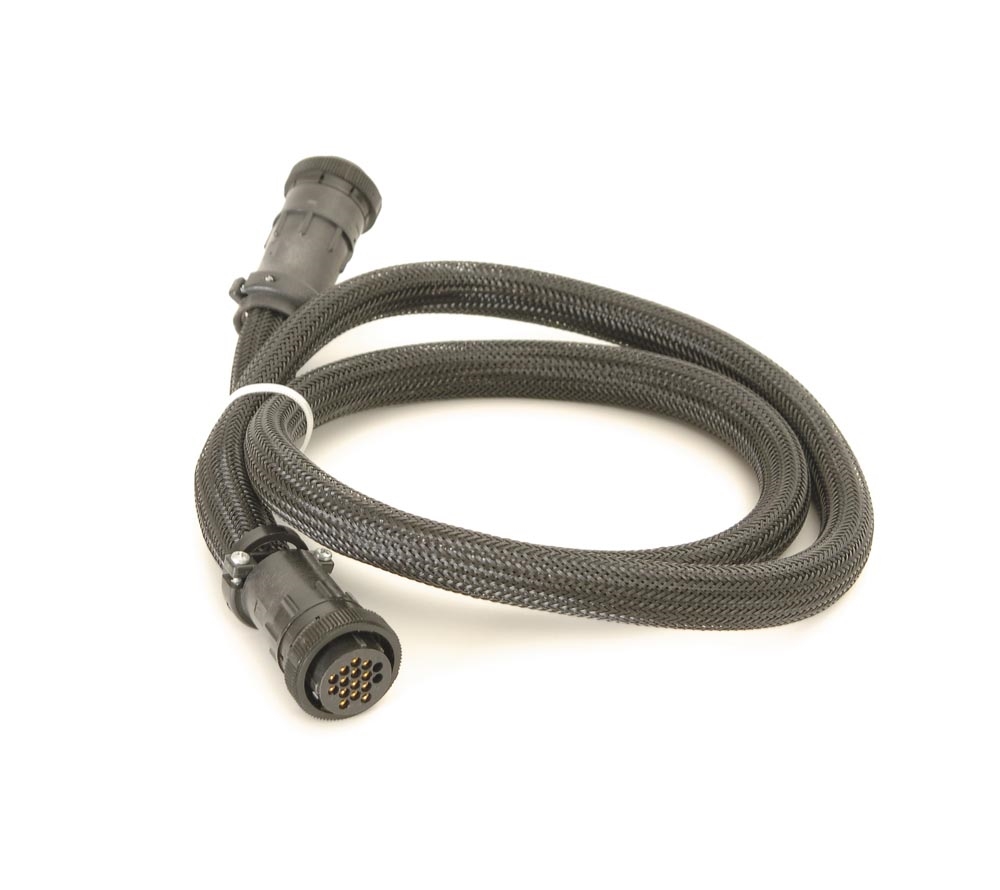

Je recherche ce type de cordon pour un préamplificateur Audio Research SP11 auquel il manque cette pièce essentielle.
RE: Cordon de liaison préamplificateur Audio Research SP11 - ketalar - 06/03/2023
Bjr,
Les connecteurs n'ont pas l'air trop ésotérique, voir dans ces coins-là :
https://fr.farnell.com/c/connecteurs/connecteurs-circulaires-composants?st=connecteur+circulaire+16+broches&showResults=true
Pas de référence dans la doc Audioresearch ?
Bonne chasse,
RE: Cordon de liaison préamplificateur Audio Research SP11 - Jean-Louis P - 06/03/2023
(06/03/2023-18:02:55)ketalar a écrit : Bjr,
Les connecteurs n'ont pas l'air trop ésotérique, voir dans ces coins-là :
https://fr.farnell.com/c/connecteurs/connecteurs-circulaires-composants?st=connecteur+circulaire+16+broches&showResults=true
Pas de référence dans la doc Audioresearch ?
Bonne chasse,
Rien que chez Souriau, il y a 21 modèles à 16 broches
Au moins ils citent les normes utilisées dans la datasheet
Bonne recherche !
Jean-Louis
RE: Cordon de liaison préamplificateur Audio Research SP11 - hillbilly - 07/03/2023
Merci pour ces liens, oui apparemment cela ne va pas être aisé de trouver le connecteur adéquate.
RE: Cordon de liaison préamplificateur Audio Research SP11 - Jean-Louis P - 07/03/2023
Essaie de voir si la norme MIL a été utilisée pour ces câbles, elle semble assez courante pour ces équipements
RE: Cordon de liaison préamplificateur Audio Research SP11 - ketalar - 07/03/2023
(07/03/2023-09:27:17)hillbilly a écrit : Merci pour ces liens, oui apparemment cela ne va pas être aisé de trouver le connecteur adéquate.
Bonjour,
Si ça peut aider,
Le manuel technique du SP11 :
https://elektrotanya.com/audio-research_sp11_preamplifier.pdf/download.html#dl
Tout en bas du document, on trouve des références AMP(phenol) :
AMP 206036-1 connector male
AMP 206037-1 connector female
...etc
A chercher dans les catalogues Farnell, Mouser et autres.
Ensuite faudra faire le câble.
Bonne chance !
RE: Cordon de liaison préamplificateur Audio Research SP11 - escartefigue33 - 07/03/2023
Bonjour,
J'ai une caisse de connecteurs circulaires de marque Amphénol, mais hélas je ne crois pas avoir pas de Souriau de ce modèle.
Ce sont des connecteurs type "aviation" à plus de 100€ le connecteur mâle ou femelle, auxquels il faut ajouter les pins qu'on doit sertir avec la pince spéciale qui coûte aux environs de 1000€ et les capots et presse-étoupe qu'il faut commander séparément...
J'ai les pins et la pince, pour les connecteurs, il faut que je cherche, mais j'y crois pas trop.
Essaie de voir dans la récup matériel aviation, les surplus.
Pour extraire les pins déjà implantés il faut un extracteur, je dois avoir ça.
cdt,
Gérard
RE: Cordon de liaison préamplificateur Audio Research SP11 - escartefigue33 - 07/03/2023
Voici ce dont je dispose :
La pince, quelques pins (il y a plusieurs dimensions), les extracteurs.
Cdt,
Gérard
RE: Cordon de liaison préamplificateur Audio Research SP11 - hillbilly - 09/03/2023
(06/03/2023-20:29:22)Jean-Louis P a écrit :(06/03/2023-18:02:55)ketalar a écrit : Bjr,
Les connecteurs n'ont pas l'air trop ésotérique, voir dans ces coins-là :
https://fr.farnell.com/c/connecteurs/connecteurs-circulaires-composants?st=connecteur+circulaire+16+broches&showResults=true
Pas de référence dans la doc Audioresearch ?
Bonne chasse,
Rien que chez Souriau, il y a 21 modèles à 16 broches
Au moins ils citent les normes utilisées dans la datasheet
Bonne recherche !
Jean-Louis
(07/03/2023-15:20:26)escartefigue33 a écrit : Voici ce dont je dispose :
La pince, quelques pins (il y a plusieurs dimensions), les extracteurs.
Cdt,
Gérard
Merci pour ces précisions. Mince quel bel outil! Bravo, c'est du matériel pro.
RE: Cordon de liaison préamplificateur Audio Research SP11 - Jean-Louis P - 09/03/2023
(07/03/2023-11:19:55)ketalar a écrit :On le trouve bien pour quelques euros https://www.onlinecomponents.com/en/te-connectivity-amp-brand/2060371-10316136.html?ref=searchads360feed&utm_term=206037-1&gclid=Cj0KCQiApKagBhC1ARIsAFc7Mc4d9bO7_VlTxw04px27H0WWQgQDv4Hwe2fnA9kUnJUeDC875TUwirAaAgF3EALw_wcB&gclsrc=aw.ds(07/03/2023-09:27:17)hillbilly a écrit : Merci pour ces liens, oui apparemment cela ne va pas être aisé de trouver le connecteur adéquate.
Bonjour,
Si ça peut aider,
Le manuel technique du SP11 :
https://elektrotanya.com/audio-research_sp11_preamplifier.pdf/download.html#dl
Tout en bas du document, on trouve des références AMP(phenol) :
AMP 206036-1 connector male
AMP 206037-1 connector female
...etc
A chercher dans les catalogues Farnell, Mouser et autres.
Ensuite faudra faire le câble.
Bonne chance !
