RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - Dominique - 13/05/2018
Bonjour xtof,

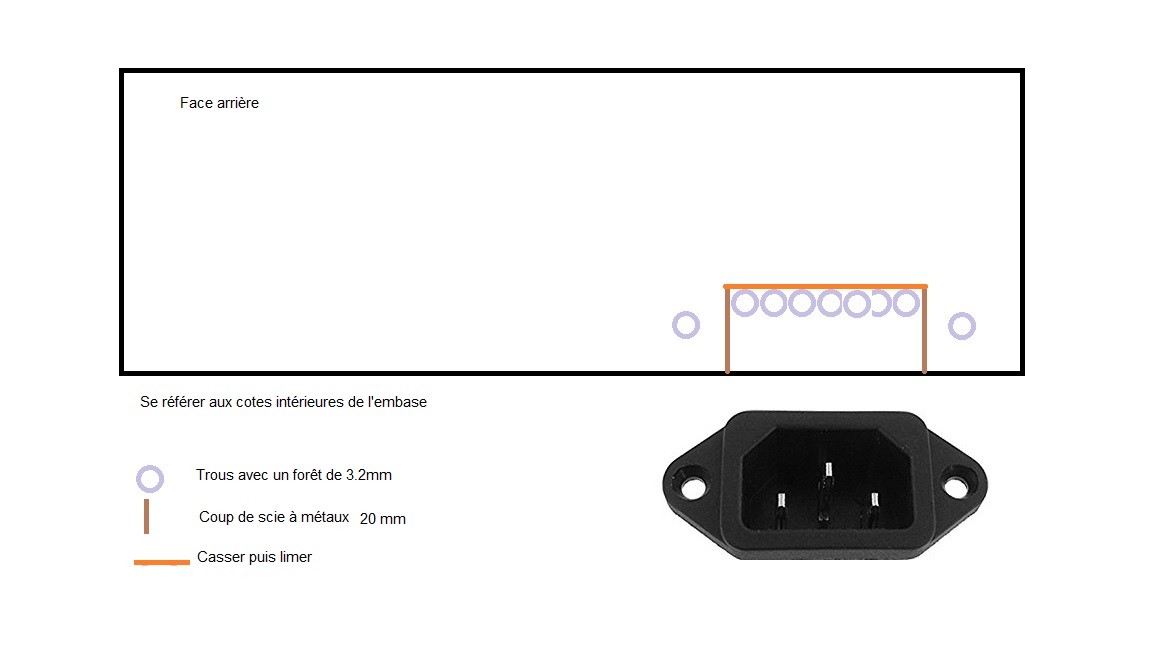

Grand_Floyd a écrit :Dominique a une autre méthode en découpant le trou à raz du bord inférieur.Je le laisse la décrire.- J'espère que le dessin joint est assez parlant.
Les cotes de l'embase se trouvent sur la datasheet.
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - xtof - 13/05/2018
Merci Christian,
Je viens avec difficulté d'enlever le µPC. (8 pattes avec de la soudure qui s'était infiltrée de l'autre côté du circuit imprimé).
Je ne comprends pas.
Tu dis que l'écriture sur le µPC est dirigé vers le transfo bleu.
Je l'avais mis dans l'autre sens car la sérigraphie du circuit imprimé montrait un petit liseré (rectangle avec double barre) qui pour moi correspondait à la partie haute du µPC.
On est bien d'accord, l'écriture sur le µPC est bien en face du transfo bleu ?
Merci Christian
PS : merci Dominique, ton dessin est bien parlant. J'étais en train de rédiger quand tu as posté
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - Grand_Floyd - 13/05/2018
Mieux qu'un long discours :
![[Image: positi10.jpg]](https://i62.servimg.com/u/f62/16/54/12/44/positi10.jpg)
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - xtof - 13/05/2018
Super !
Les chinois disent qu'un dessin vaut mille mots alors une photo...
Mille mercis Christian.
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - xtof - 17/05/2018
Bonjour à tous, bonjour Dominique, bonjour Christian
Le montage de ce "merveilleux" kit arrive à sa fin

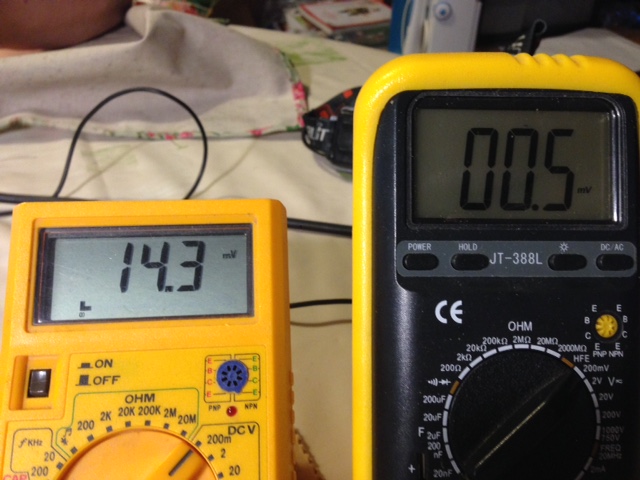

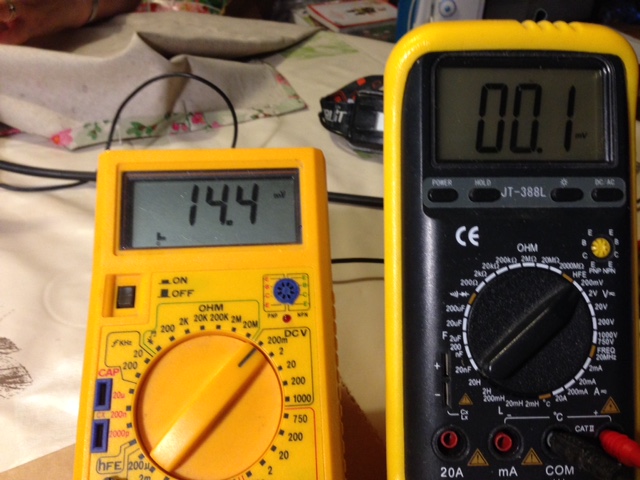

Voici les tensions que j'ai obtenues pour le module gauche et droit.
Il me reste les perçages, les câbles et la finition de l'ensemble.
Un grand merci pour cette aventure
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - RCGV - 17/05/2018
Charles a écrit :Bonjour Jaudio
Jaudio a écrit :et un préampli tube (schéma R. Cariou)intéressant,cest quoi comme schéma, ya un lien ou un dessin ?
cdlt.
Bonjour
Il y a eu 2 modèles identiques dans le principe, l'un monté avec des tubes 6SN7 pour le SRPP et des 6SL7 pour le riaa et l'autre monté avec des ECC82 pour le srpp et l'autre avec des ecc86 pour le RIAA.
http://www.treffiagat-lechiagat.fr/ampli/ampli.htm
La musicalité diffère plus par les tubes que par le montage.
Bien cordialement
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - xtof - 21/05/2018
Bonjour,

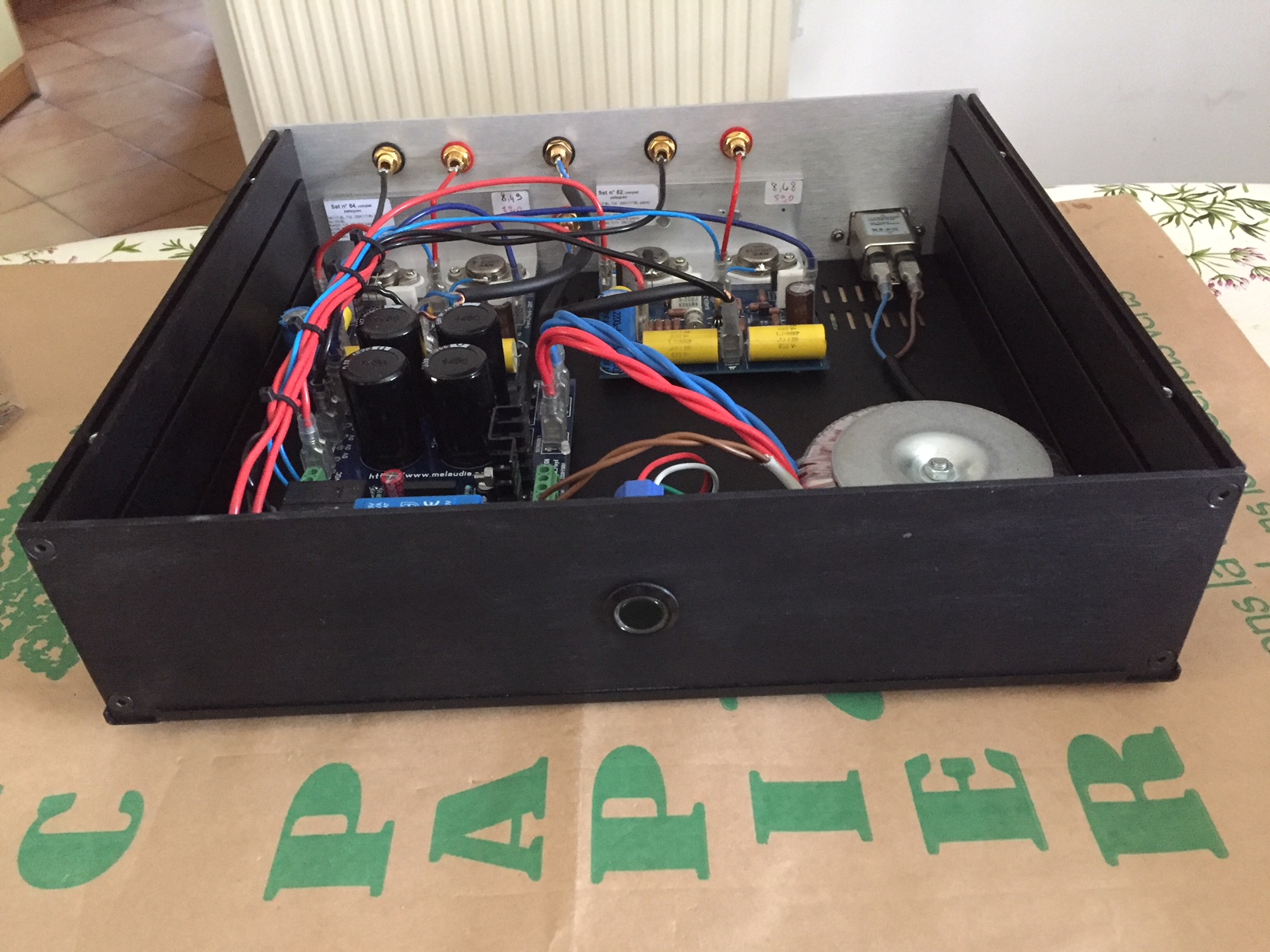

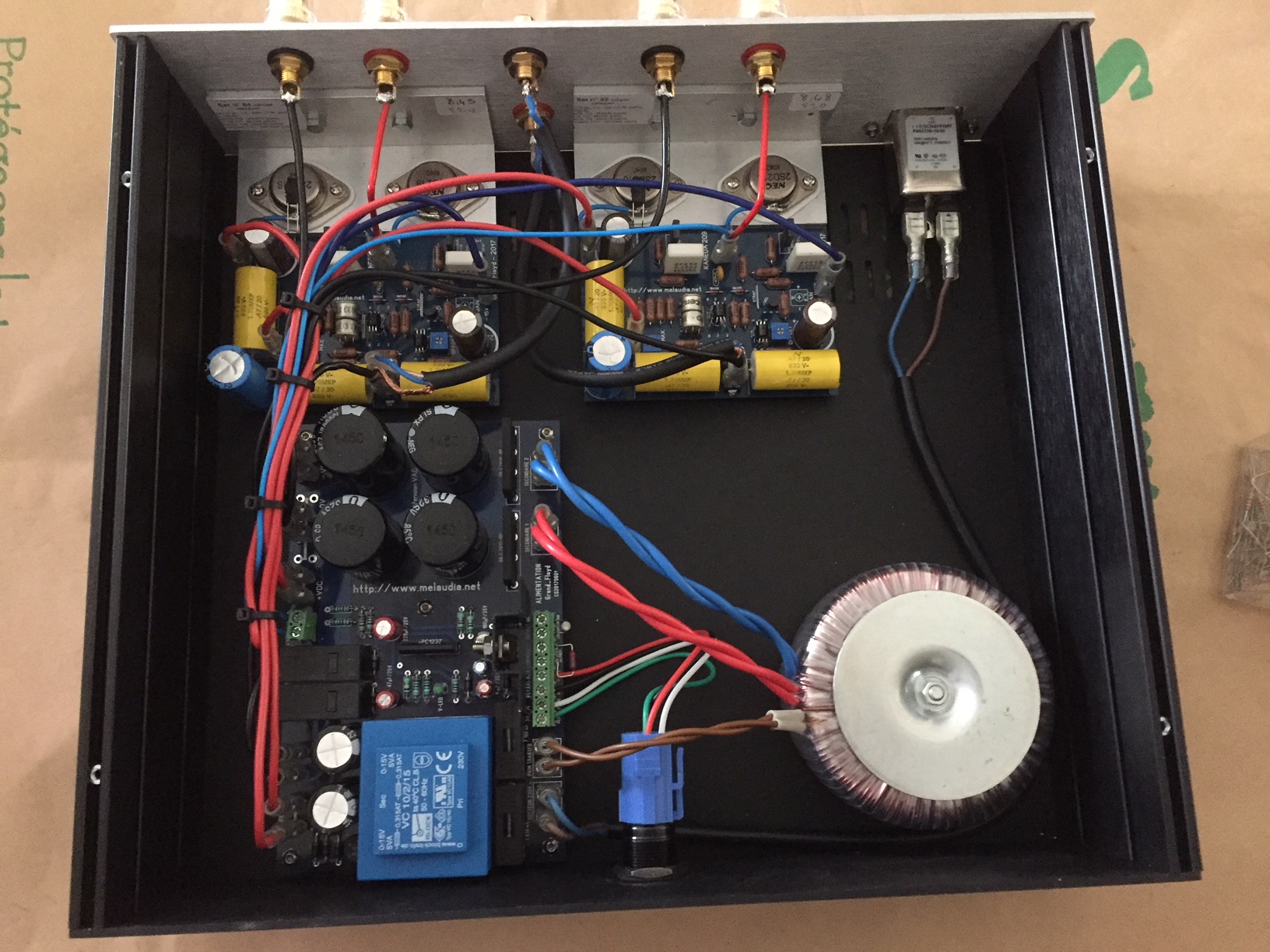

Réalisation finie.
L'écoute, un régal...
Merci à tous
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - Grand_Floyd - 21/05/2018
Bonjour Christophe,
Beau travail,avec une implantation étudiée qui se passe des radiateurs latéraux,mais comme ça ne chauffe pour ainsi dire pas,ce n'est pas gênant.
Bonnes écoutes.
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - Dominique - 21/05/2018
xtof a écrit :Réalisation finie.- C'est bizarre d'avoir utiliser le boitier à l'envers. Habituellement le panneau alu est pour la face avant et le panneau noir est pour la face arrière.
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - xtof - 21/05/2018
Merci Christian,
Ce fut une grande aventure, n'étant pas bricoleur.
C'est mon premier ampli et pas le moindre.
L'écoute est magique même comparée à mes PP mono de 300B.
Ce qui est étonnant pour une puissance de 12 watts ce sont les graves. Le médium et l'aigu ne sont pas mal non plus c'est pourquoi je l'utilise en large bande
En tous les cas un grand merci à toi et Dominique ainsi que tous ceux qui ont participé à ce projet.
PS : Bien vu Dominique

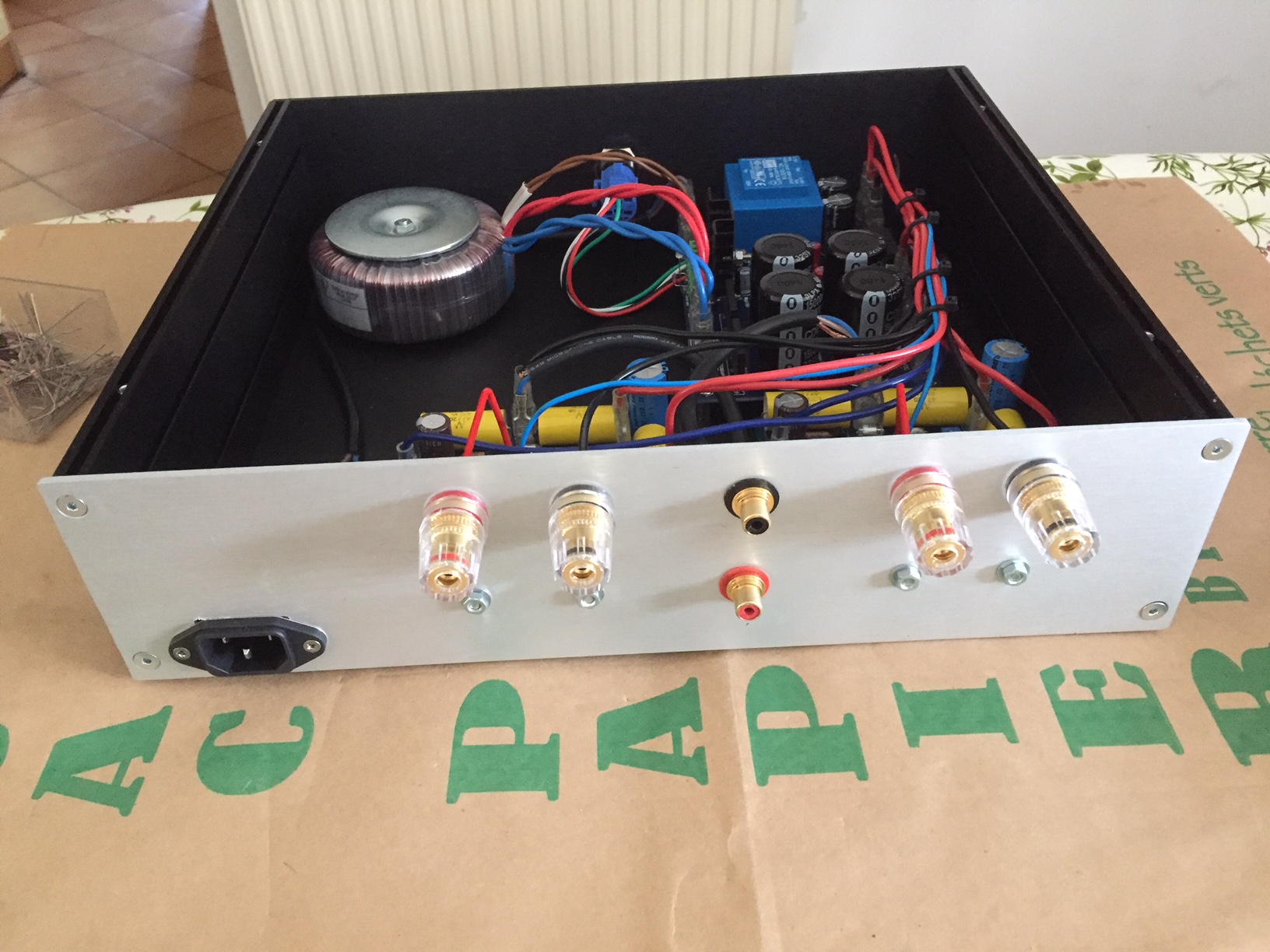

le boitier à l'envers est voulu, au départ j'étais parti sur la face métallisé mais tous mes appareils sont noirs alors...
