(03/09/2025-21:58:11)Ragnarsson a écrit : La reference temporelle unique pour l’ensemble des mesures des reponses des haut parleur, se fait avec le rebouclage (loopback) sur la carte son de la voie non utilisée. Il y a aussi l’option correspondante à sélectionner pour la mesure.

Une fois les quatre voies mesurées ainsi au même emplacement du micro (on peut sur des emplacements differents, Jean-Marc l’ayant déjà expliqué je le laisse donner les détails) on en choisit une pour laquelle on fait calculer le temps de vol par REW (IR shift). On note la valeur et on appluque cette valeur de delai aux trois autres voies de façon manuelle (fonctiln t=0).

On peut ensuite fenetrer un peu les reponses impulsionnelles pour essayer dd limiter l’impact de la piece

Ensuite on exporte en .frd.

Si les references temporelles n’ont pas été conservées, il y a dncore moyen de s’en sortir mais cela sera bien plus approximatif, à moins de ressortir le micro et la carte son.

(03/09/2025-22:30:54)gillesni a écrit :

(03/09/2025-21:27:59)Sébastien a écrit : Bonsoir Gilles,

J'ai aussi plusieurs bouquins de Kanéda, cinq en tout je crois. Je vais les passer au peigne fin.

Fais-moi signe si tu trouves un filtre passif après ampli pour 4 voies Onken.

Merci,

Sébastien

Sébastien,

Si tu as ces livres, tu vas trouver. Dis-le moi, et sinon, je mettrai des copies ici.

Pour le livre du bas, le 1er article, de la page 209 à 242, traite de la théorie des filtres actifs et passifs.  Le second article est un exemple d'élaboration et de fabrication d'un filtre 3 voies passif spécifiquement pour les haut-parleurs Onken désignés, de la page 243 jusqu'à 262.

Dans l'article, tu trouveras tout ce qu'il faut pour calculer ton filtres en 4 voies, mais avant, il te faudra évidement vérifier que tes HP sont bien conformes aux caractéristiques d'origine, en pensant aussi que tu as deux hp de 38 cm et non pas un seul..

(03/09/2025-22:35:43)Ragnarsson a écrit :

(03/09/2025-21:08:55)Sébastien a écrit : Bonsoir Ragnarsson,

Oui, j'ai aussi les fichiers .zma des impédances relevés avec mon Dats que j'ai entrés par la suite dans Xsim.

Pas certain de bien saisir ta question quant à la référence temporelle commune ? Je viens de chercher dans le document d'utilisation de REW qui fait plus de 300 pages avec les mots: "common time reference" et "time reference" et je n'ai rien trouvé.

Peux-tu m'en dire plus ?

Sébastien

Un peu de lecture et de visionnage fait par sensunda/esscobar, d'un tutoriel presque complet:
https://www.homecinema-fr.com/forum/diy-general/videos-tutoriel-de-mise-au-point-d-enceinte-tests-t30106541.html

Est abordé aussi l'utilisation de Vituixcad, bien plus complet que XSim

(03/09/2025-22:43:07)Ragnarsson a écrit :

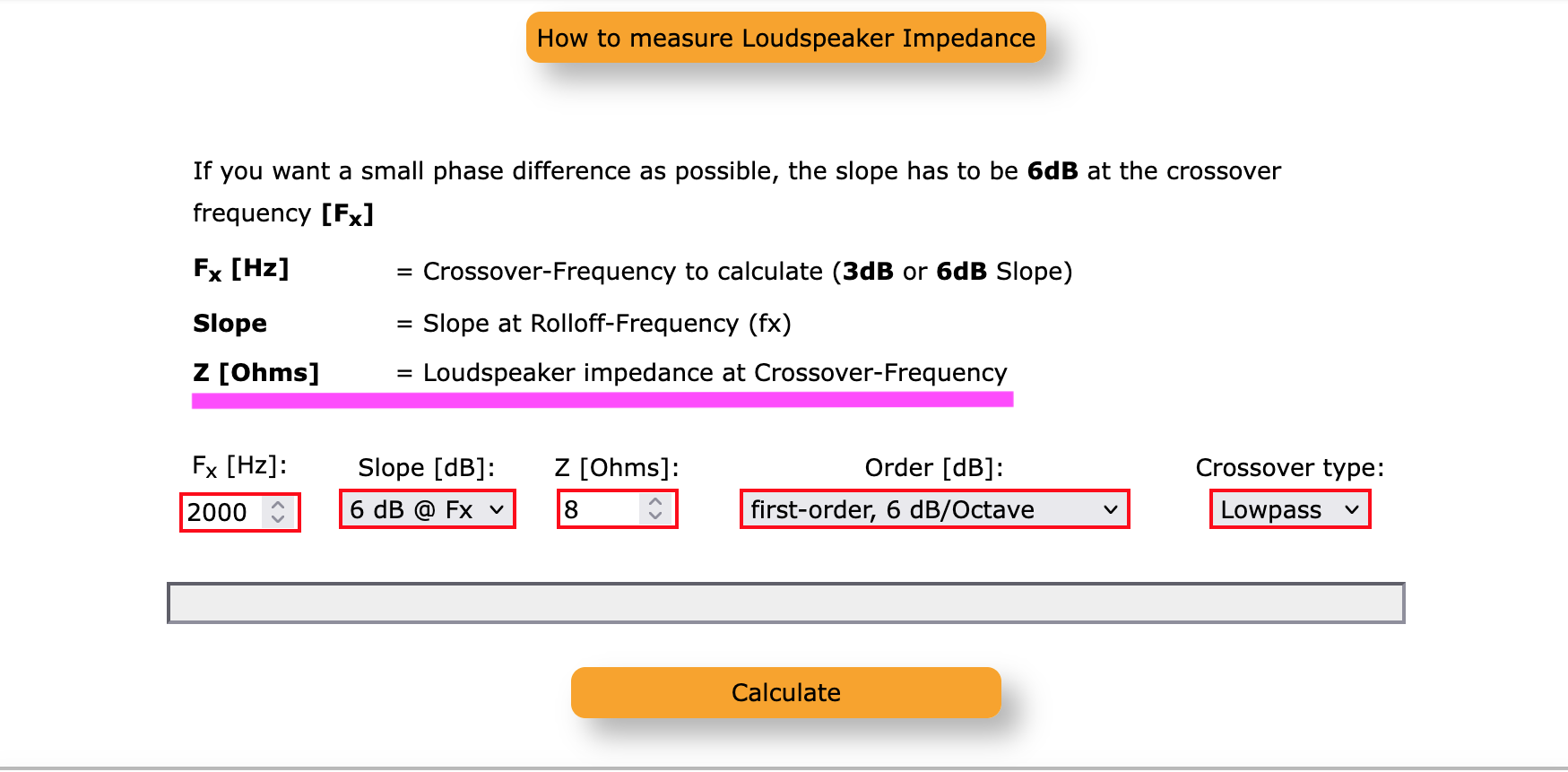

(03/09/2025-17:59:41)Sébastien a écrit : je vais indiquer toutes les impédances relevées aux fréquences de coupure projetées.

C'est peu utile, c'est l'ensemble des valeurs de l'impédance qu'il faut autour (assez loin) de la fréquence de raccordement prévue. L'impédance d'un haut parleur dans sa charge acoustique est loin d'une résistance (quelques exceptions telles qu'un ESS AMT qui en est proche sauf à sa fréquence de résonance , en plus hors plage du filtre).

(03/09/2025-22:45:44)Ragnarsson a écrit : Peux tu s'il te plait déjà partager tes fichiers de mesure ?

(04/09/2025-08:34:20)JM Plantefeve a écrit : Bonjour Sébastien,

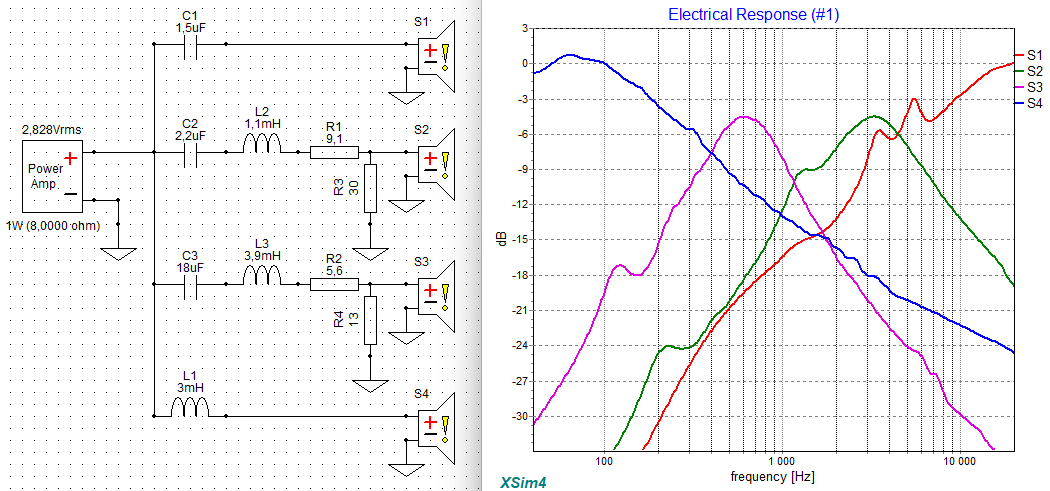

Dans un premier temps, les réponses électriques, uniquement les .zma respectivement affectés (voie droite).


Bien à toi, Jean-Marc.

(04/09/2025-12:16:48)Bamboufou a écrit : Ces courbes sont censées représenter une mesure à un mètre ?

(04/09/2025-14:41:38)Ragnarsson a écrit : Cela donne une bonne illustration de la différence entre impédance réelle et considérer une résistance pute

(04/09/2025-08:34:20)JM Plantefeve a écrit : Bonjour Sébastien,

Dans un premier temps, les réponses électriques, uniquement les .zma respectivement affectés (voie droite).


Bien à toi, Jean-Marc.

(04/09/2025-13:05:28)JM Plantefeve a écrit :

(04/09/2025-12:16:48)Bamboufou a écrit : Ces courbes sont censées représenter une mesure à un mètre ?

Bonjour Gilles,

Non, ce ne sont que les réponses électriques, comme indiqué. Donc les réponses en tension aux haut-parleurs en fonction de la fréquence. En premier temps, peut-être pour que Sébastien puisse reproduire les manipulations progressivement. Puis, pour exploiter pertinemment les .frd, il faudra connaître les deltas de temps de vol.

Bien à toi, Jean-Marc.

(04/09/2025-15:07:55)AndréJ a écrit :

(04/09/2025-14:41:38)Ragnarsson a écrit : Cela donne une bonne illustration de la différence entre impédance réelle et considérer une résistance pute

Je trouve la faute de frappe très intéressante...

En effet la prise en compte de l'impédance complexe et de la réponse complexe des Hps est primordiale dans la simulation des filtres passifs....

A plus
André
