RE: ceci n'est pas un Kaneda... - gebesoft - 26/04/2020
Bonsoir,
Merci Dominique
RE: ceci n'est pas un Kaneda... - JM Plantefeve - 27/04/2020
Bonjour Gérard,
j'ai une alimentation 2 X 35 V. Qelle sera la puissance à la sortie...
2x35Vdc ? Si oui, avec environ 28Vcrête avant distorsion par approche de la saturation, cela fait 50W sur 8Ω.
...et est-ce qu'il est possibe de faire fonctionner l'ampli en classe A ?
Oui, en augmentant le courant de repos pour aller de la classe B (2x50mA) vers la classe AB, puis peut-être vers la classe A (1,75A). Mais deux points peuvent aider au choix, l'enceinte ou le transducteur à piloter (en terme de sensibilité) et la dimension du dissipateur.
Jean-Marc.
RE: ceci n'est pas un Kaneda... - gebesoft - 27/04/2020
Bonjour Jean-Marc,
Merci pour ta réponse.
RE: ceci n'est pas un Kaneda... - gebesoft - 14/05/2020
Bonsoir à tous, bonsoir Jean-Marc

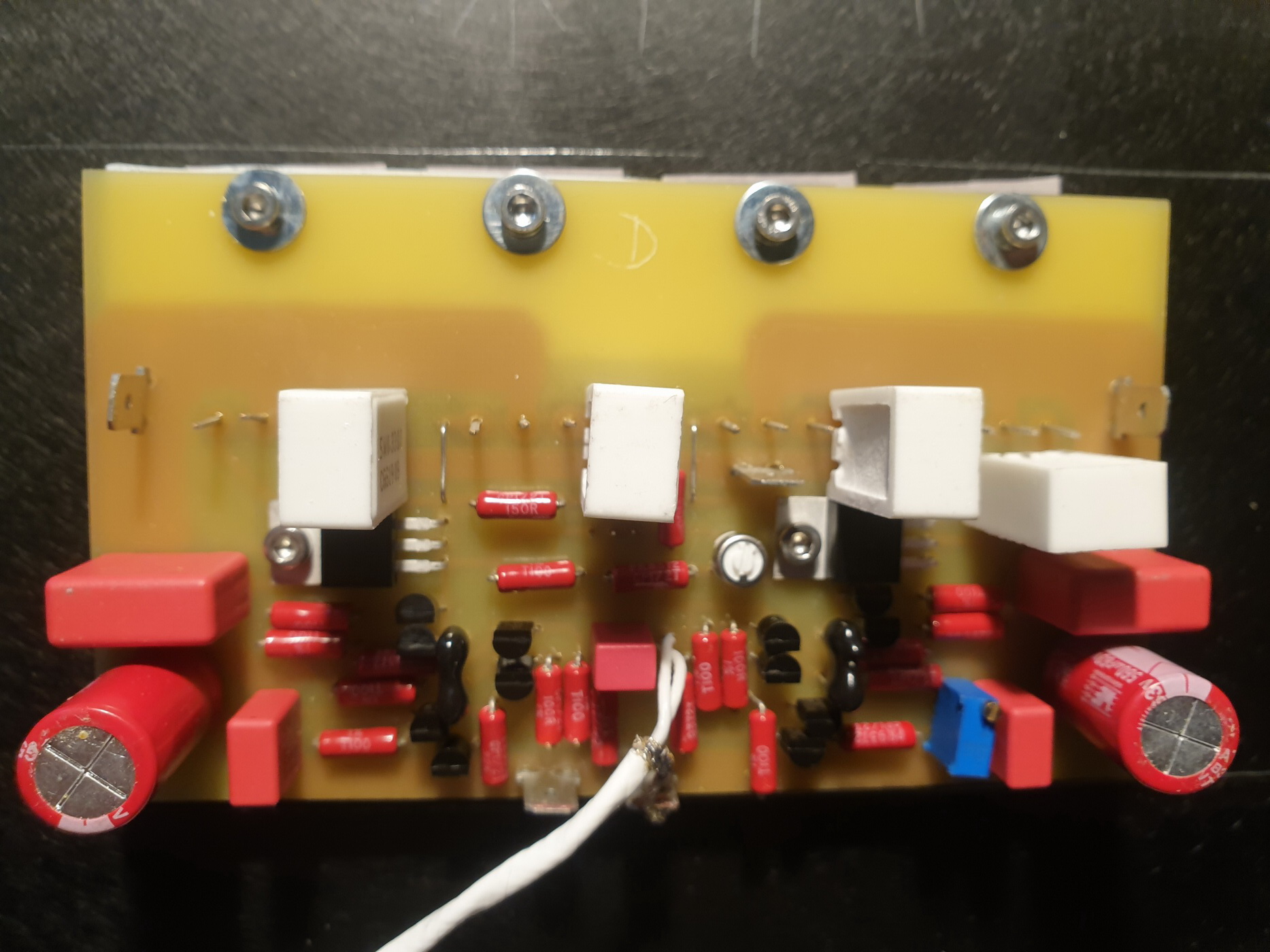

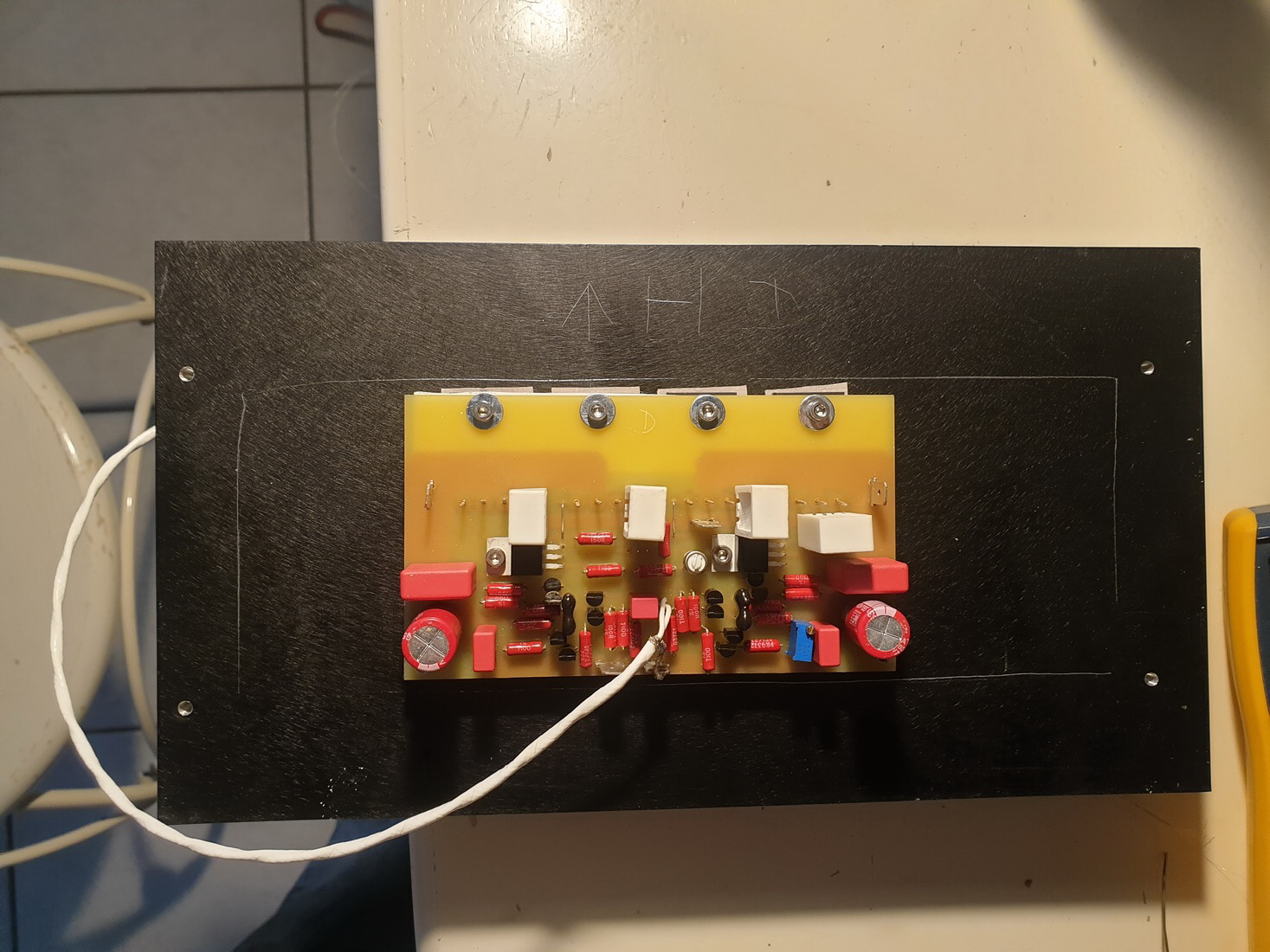

J'avance, toutes les cartes sont équipées et soudées.
Pour commencer avec l'alimentation , qu'elles sont les réglage des positions des potars au départ pour être sur de ne pas faire de bêtises.
RE: ceci n'est pas un Kaneda... - HaH - 14/05/2020
Bonsoir Gérard,
Tu as vu le message 119 de Jean-Marc ?
- 2 multimètres
- 1 grip-fil
- si possible, une petite alim symétrique de labo
- un canal à la fois
- pas d'empressement
•Vérifier, référence et orientation des transistors, valeurs des résistances, polarité des chimiques.
•l'ajustable 1kR (courant de repos) à 1kR
•l'ajustable 220R à mi-course
•si alim de labo, tu peux débuter avec +/-12V et vérifier l'obtention d'un offset nul (<50mV), sans HP, avec un ampèremètre "fusiblé" (<1A) sur un des rail.
•sur l'alimentation +/-30V, sans ampèremètre et toujours sans HP, reprendre l'offset sur la 220R, y laisser le voltmètre, la 1kR à 1kR.
•courant de repos : mesurer en plus la tension aux bornes d'une 0,33R (une pointe 4mm en out, une pointe avec grip-fil sur un émetteur de puissance, grip-fil à poser hors tension)
•chercher le 20mV (60mA), reprendre l'offset, reprendre les 60mA, ...
•attendre un quart d'heure, le doigt sur le dissipateur
•reprendre l'offset, reprendre les 60mA, ...
RE: ceci n'est pas un Kaneda... - gebesoft - 14/05/2020
Merci Dominique, j'étais entrain de chercher justement.
RE: ceci n'est pas un Kaneda... - HaH - 14/05/2020
Gérard,

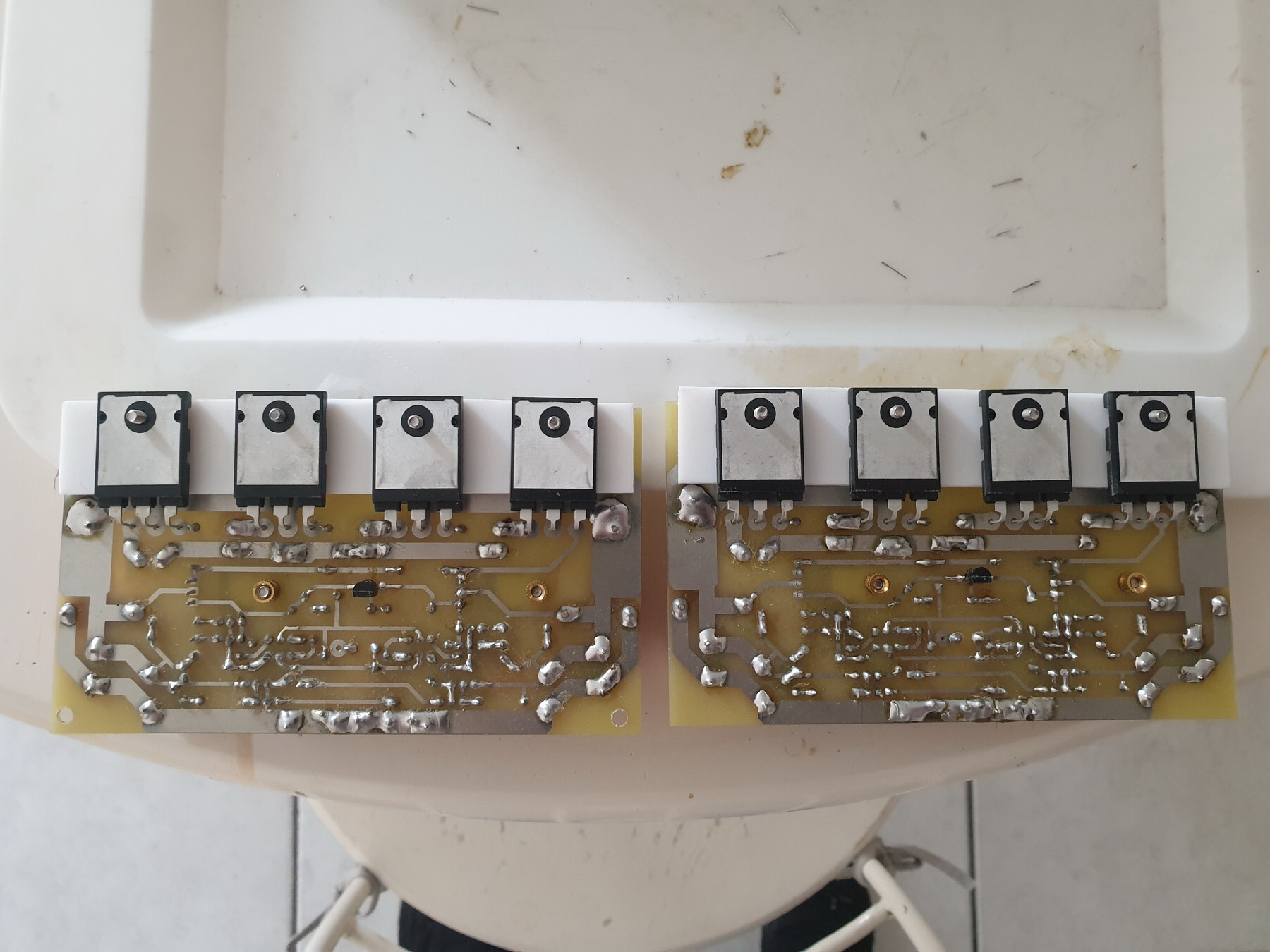

Sur la photo 1 de ton message 614 les transistors de puissance ne me semble pas soudés, me trompe-je ?
Idem pour certain des MJE...
RE: ceci n'est pas un Kaneda... - gebesoft - 16/05/2020
Oui Dominique, c'était juste pour essayer le positionnement des transistors avant soudage.
RE: ceci n'est pas un Kaneda... - HaH - 16/05/2020
Bonjour Gérard,
Parfait !
RE: ceci n'est pas un Kaneda... - gebesoft - 20/05/2020
Bonjour à tous, Jean-Marc, Dominique,

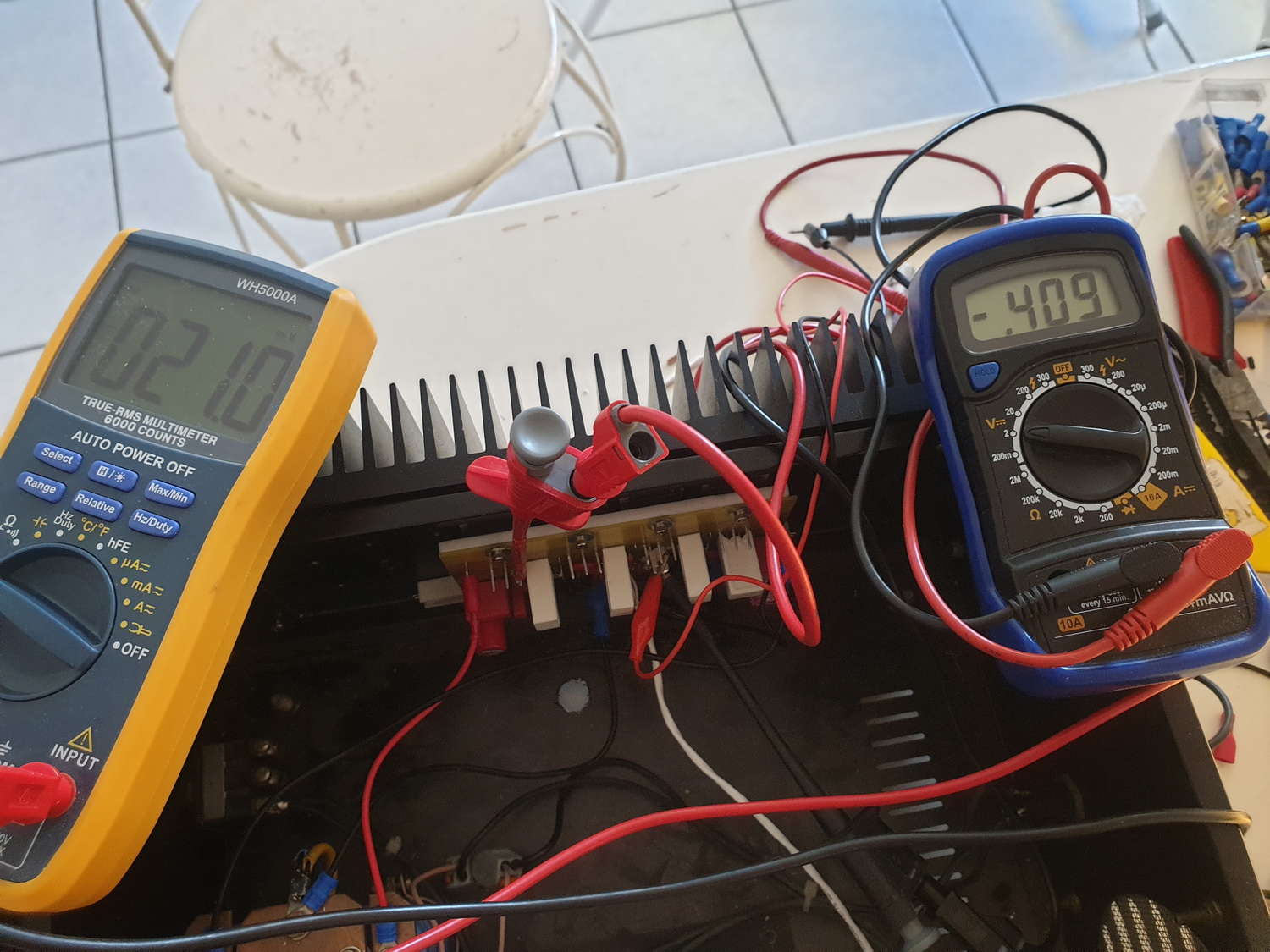

Je fais un réglage d'une voie et j'ai ça.
je ne peux pas descendre à moins de 0.409 mv en offset mais le peux modifier aisément je courand de repos .
A ce stade les radiateurs sans froids !
J'alimente en + ou - 35 V
