RE: ceci n'est pas un Kaneda... - JM Plantefeve - 20/04/2020
Bonjour Gérard,
Plus de résistances 0.33 ohm ni chez TME, Conrad, RS.
Conrad indique 900 pièces disponibles.
https://www.conrad.fr/p/resistance-a-couche-metallique-te-connectivity-sqmw5r33j-2-1623788-7-033-sortie-radiale-5-w-5-300-ppm-1-pcs-1677179
Jean-Marc.
RE: ceci n'est pas un Kaneda... - gebesoft - 20/04/2020
Mince...... j'ai du mal voir. Merci Jean-Marc
RE: ceci n'est pas un Kaneda... - gebesoft - 22/04/2020
Bonsoir Jean-Marc,

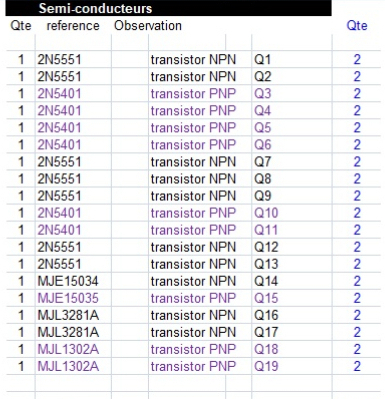

Il n'y a aucun repère des transistors Q1 à Q13 sur le schéma d'implantation des composants. Ne voulant pas faire de gaffe j'aimerai être aidé.....
RE: ceci n'est pas un Kaneda... - JM Plantefeve - 23/04/2020
Bonjour Gérard,

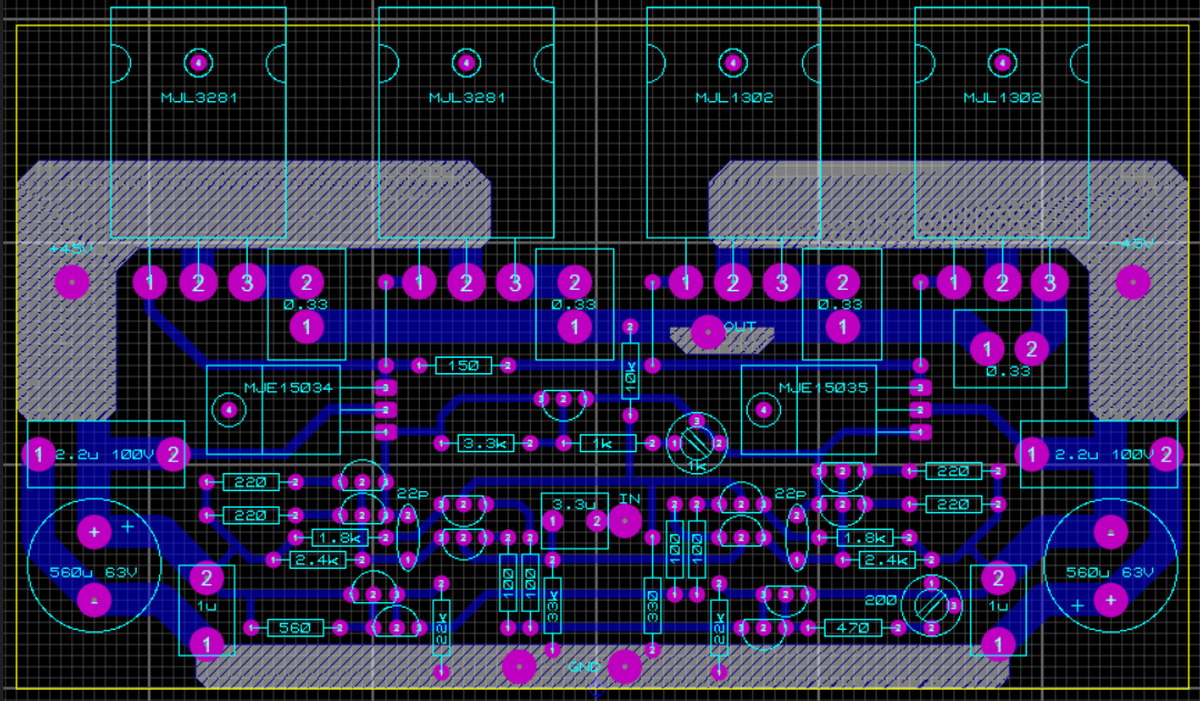

Voici l'implantation mise à jour :
- il y a généralement une désignation par paire à implanter
- transistor thermomètre : à monter côté soudures, pour être proche du dissipateur (sans le toucher), E pour position de l'émetteur
RE: ceci n'est pas un Kaneda... - gebesoft - 23/04/2020
Bonjour Jean-Marc,
Merci beaucoup .....c'est super !
RE: ceci n'est pas un Kaneda... - gebesoft - 23/04/2020
Bonsoir Jean-Marc,
"Parmi les cases jaunes, ceux pour les différentiels"
Oups, c'est lesquelles les différentiels?
RE: ceci n'est pas un Kaneda... - JM Plantefeve - 23/04/2020
Bonsoir Gérard,
Oups, c'est lesquelles les différentiels?
Il y a une paire de transistors pour chacun des deux différentiels d'entrée. Ces quatre transistors sont ceux reliés aux résistances de 100Ω.
Jean-Marc.
RE: ceci n'est pas un Kaneda... - gebesoft - 23/04/2020
Encore merci Jean-Marc....!
RE: ceci n'est pas un Kaneda... - gebesoft - 26/04/2020
Bonsoir à tous, bonsoir Jean-Marc,

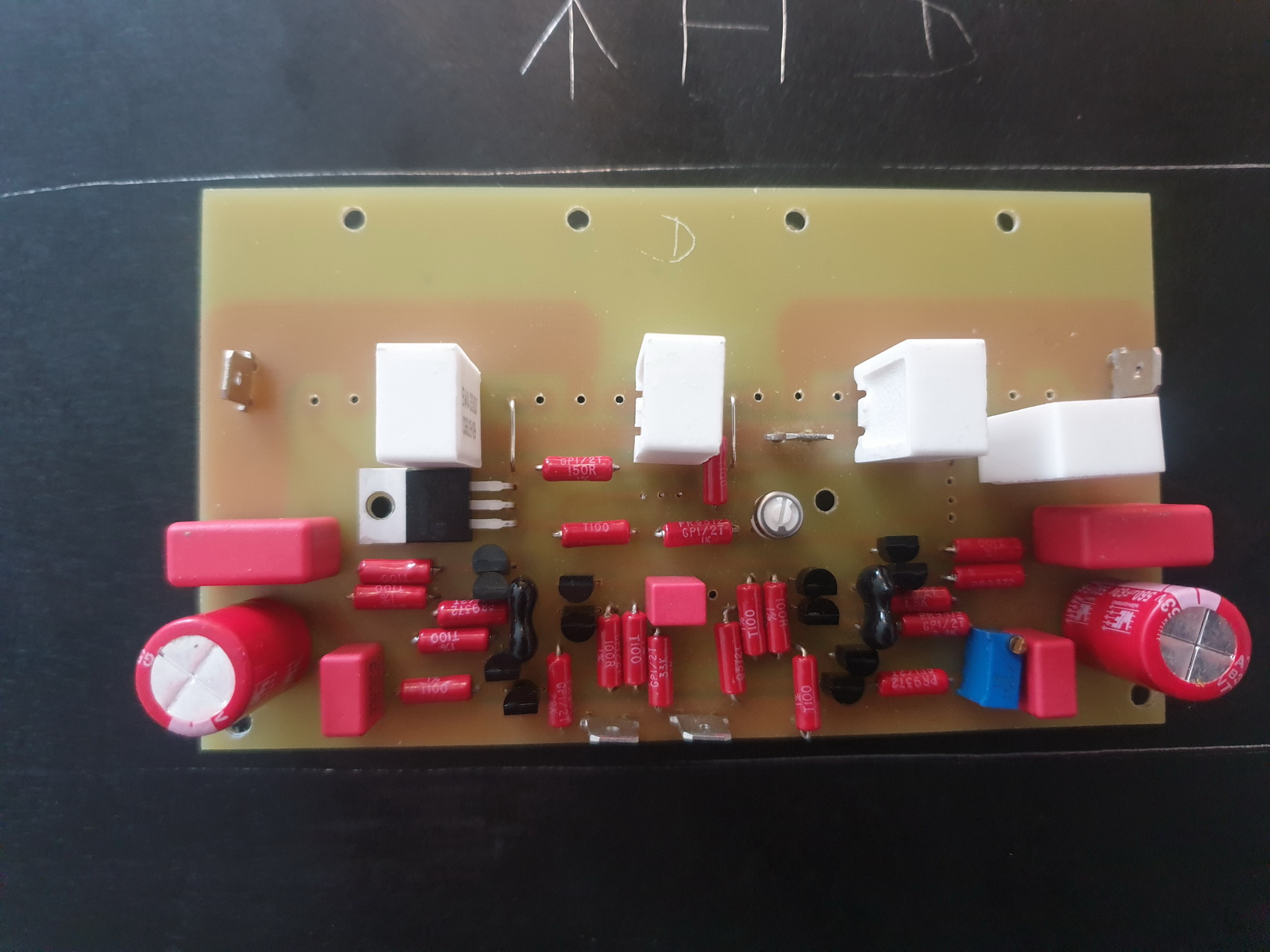

L'implantation des composants avance !
Jean-Marc, j'ai une alimentation 2 X 35 V. Qelle sera la puissance à la sortie et est-ce qu'il est possibe de faire fonctionner l'ampli en classe A ?
RE: ceci n'est pas un Kaneda... - HaH - 26/04/2020
Bonsoir Gérard,
Heureux de voir ton projet avancer.
Bonne continuation.
