RE: ARTEC 8170H une mini ONKEN à Pavillon - EBA - 23/01/2014
Bonjour,
Si quelqu'un à les TS du 515 8G demandé sur les vues paramètres, pouvez-vous transmettre svp.
J'ai pas envie de de me tapez les formules à rallonge pour trouver Le, CMS, Mmd .... avec d'autres paramètres.
C'est déjà assez lourd comme cela.
Merci.
Eric
RE: ARTEC 8170H une mini ONKEN à Pavillon - Dominique-Tanguy - 23/01/2014
Bonjour Gilles,
Ton projet est intéressant, tu devrais ouvrir un fil spécifique. Jusqu'à quelle fréquence compte-tu faire monter les 414 ?
Cordialement
Dominique T
gillesni a écrit :Bonjour,
Je suis justement en train de dessiner un projet en deux voies autour de deux 414 par enceinte. Je souhaite essayer un montage en Appolito avec le pavillon de médium aigu entre les deux 30cm, donc sous forme de colonne.
Ca risque d'être un peu long car j'ai pas mal d'autres choses en route, mais je vais essayer de faire ça d'ici l'été.
Les commentaires sur les choses à faire ou à éviter sont les bienvenus.
Si les réponses sont nombreuses, j'ouvrirai un autre sujet pour ne pas polluer celui-là.
Cordialement
Gilles
RE: ARTEC 8170H une mini ONKEN à Pavillon - Dominique-Tanguy - 23/01/2014
Est-ce que cela suffit ?
http://petoindominique.fr/php/mysql_afichhp2.php
Zut, le lien ne renvoit pas,les résultats...

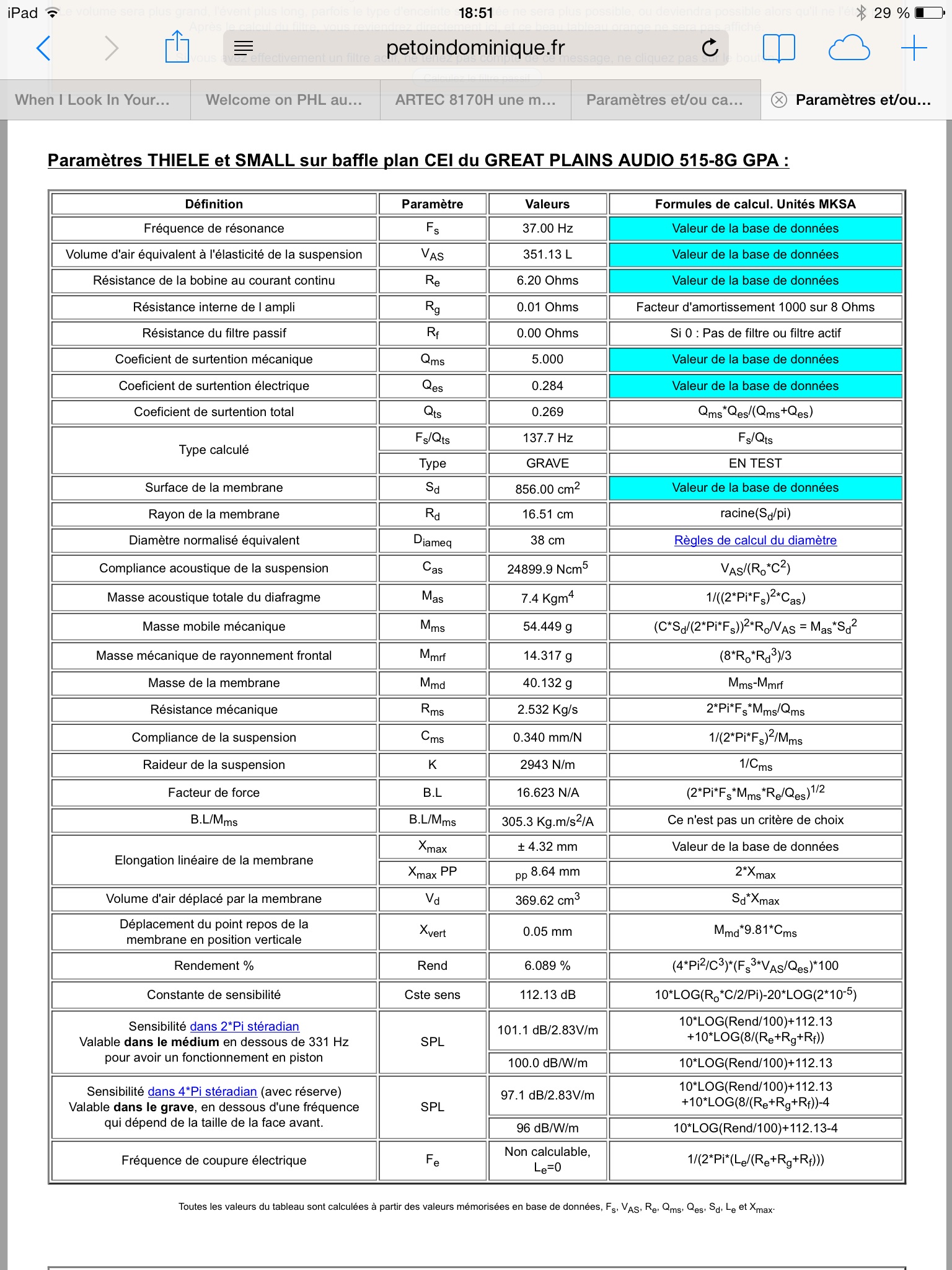

Voici une copie d'écran :
Dominique T
EBA a écrit :Bonjour,[align=center]
Si quelqu'un à les TS du 515 8G demandé sur les vues paramètres, pouvez-vous transmettre svp.
J'ai pas envie de de me tapez les formules à rallonge pour trouver Le, CMS, Mmd .... avec d'autres paramètres.
C'est déjà assez lourd comme cela.
Merci.
Eric
RE: ARTEC 8170H une mini ONKEN à Pavillon - archib170 - 23/01/2014
@ eric
sd=890
bl=17.49
cms=3.07
rms=2.8
mmd=45
le=1
re=6,2
francois
RE: ARTEC 8170H une mini ONKEN à Pavillon - EBA - 23/01/2014
Merci François,
Pour la surface de gorge effectivement je suis un peu court si je prends 70 % du diamètre 32 cm je tombe sur 562 donc proche..
Pour la surface de bouche sur le HP de JR, j'ai sans les épaisseurs de bois 67,3 par 49,8 = 3350 ?
Pour l'évent je vais corrigé.
Lrc pour moi est la profondeur de l'enceinte que je vois sur le plan non ?
Pour le volume, je corrige également.
Cordialement.
Eric
RE: ARTEC 8170H une mini ONKEN à Pavillon - archib170 - 23/01/2014
eric
la gorge largeur 200x335 - la correction d'arrondi=600
la bouche 740x500=3700
lrc est bien la profondeur de l'enceinte ici tu as deux profondeur une derrière le hp et une autre en dessous alors que dans la voiturier tu n'en a qu'une.
ca sert a matérialiser la résonance entre les deux parois sur la courbe spl.
dans la vot la première a considerer est celle entre le hp et la paroi vers 600hz tu peux materialiser l'autre en changeant la profondeur ,vers 200hz il me semble.
l'event c'est le miens optimisé, le tient est correct en dimension.
pour le 515 8G je pense qu'il vaut mieux conserver l'event ouvert en grand, subjectivement c'est plus libre.
françois
RE: ARTEC 8170H une mini ONKEN à Pavillon - EBA - 24/01/2014
Bonjour,
C'est un outil extraordinaire.
.Bon la VOT 416 8B av évents à François.
J'ai essayé les 2 profondeurs celle derrière le HP 28 cm et celle de l'enceinte 57 cm pour voir les résonnances.
On démarre avec profondeur 28 cm.
Paramètre : j'ai essayé avec préchambre et sans effectivement pas de changement.

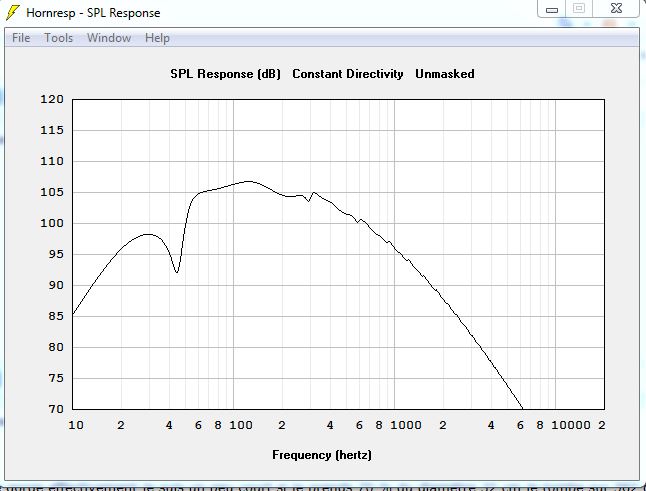

Réponse : une petite résonnance à 600 Hz

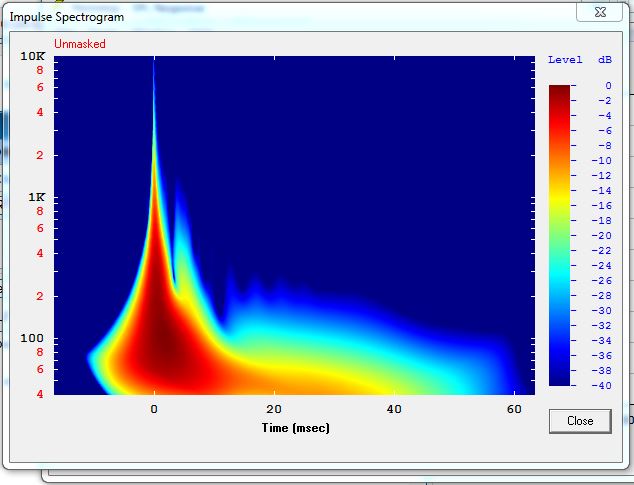

CSD : Un résonnance se matérialise vers 200 Hz mais ne se répète pas.
Phase idem
Maintenant la même mais en regardant ce qui se passe avec une profondeur de 57 cm ( p de l'enceinte ).
Réponse : vous avez les 2 courbes.
Une résonnance plus importante est très visible à 300 Hz.

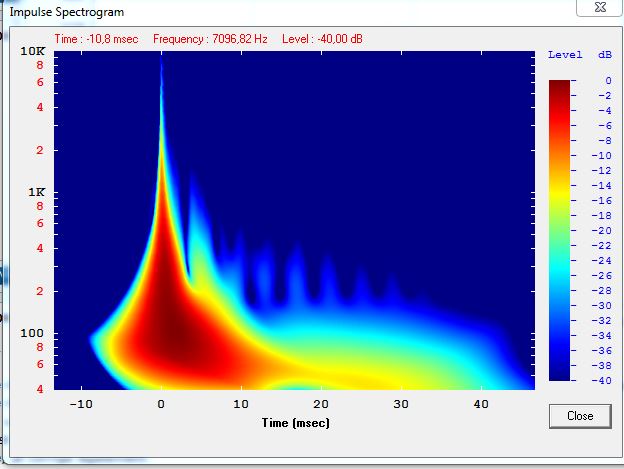

CSD flagrant !
PH idem
Alors dans ce cas modifier l'évent peu peut être éviter cette résonnance en augmentant la surface de l'évent et sa profondeur.
Même paramètre évent taille standard 1358 cm² profondeur 20 cm.

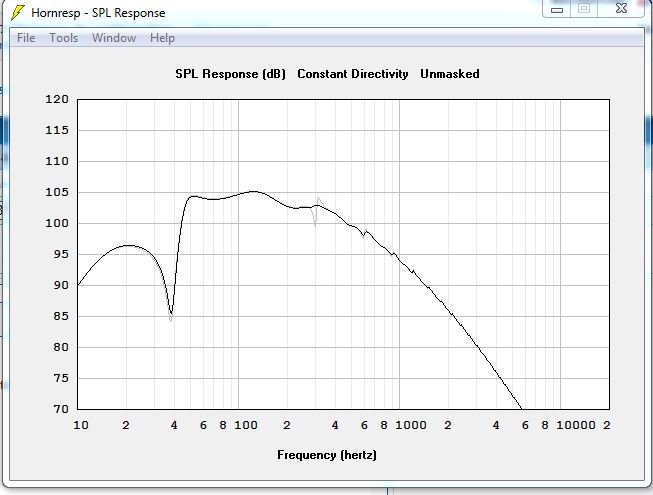

Nous retrouvons l'accord BR à François qui est le bon mais la résonnance à 300 Hz à presque disparu et pour la profondeur 28 cm pas de changement.
Vous avez les 2 sur la courbe.
CSD spectaculaire
PH idem
GD
Et le déplacement du diaphragme pour voir si à basses fréquences il ne va pas déjanté.
Je ne m'en passerais plus.
Cordialement.
Eric
RE: ARTEC 8170H une mini ONKEN à Pavillon - EBA - 24/01/2014
Le tour de la VOT 515 G

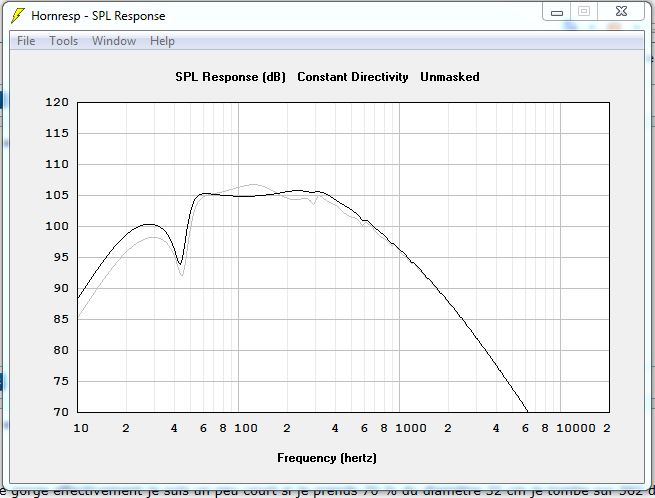

La classique évent S=1358 cm² et Ep= 1,9 CM pavillon expo.
Il y a la fameuse résonnance à 300 Hz et la bosse typique des VOT's.
Et maintenant la même avec quelques retouches.
Pavillon à Jean-Michel.
Surface d'évent augmentée à 2000 cm² pour une Ep = 15 cm
Plus de bosse, réponse élargie vers le bas, vers le haut et résonnance quasi inexistante.

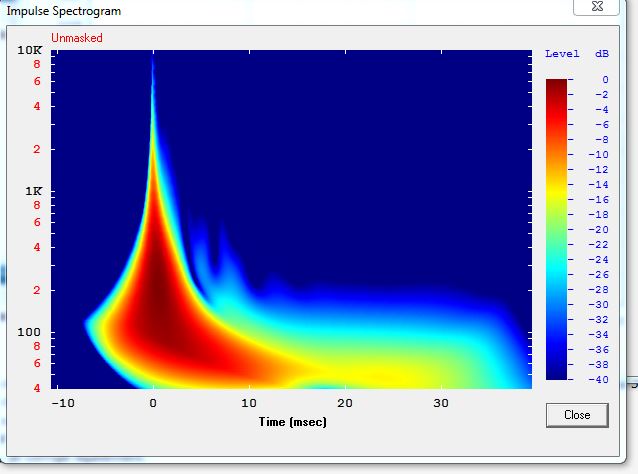

CSD bien meilleur.
Et GD amélioré.
Hornresp, c'est du lourd.
Après l'ONKEN à pavillon classique et optimisée.
Cordialement.
Eric
RE: ARTEC 8170H une mini ONKEN à Pavillon - Dominique-Tanguy - 24/01/2014
Bonjour Eric, et merci pour ces retours intéressants.
Quand tu dis que utilises le profil de Jean-Michel, peux tu préciser comment tu procèdes pour obtenir un pavillon qui corresponde à la profondeur et à la largeur de la VOT ? (70 cm de large et 35 cm de profondeur)
Je suppose que tu remontes la fréquence de coupure, mais dans ce cas, elle doit être bougrement haute ? (je trouve quelque chose autour de 240 Hz)
Cordialement,
Dominique T
RE: ARTEC 8170H une mini ONKEN à Pavillon - EBA - 25/01/2014
Bonjour Dominique,
206 Hz.
Je me casse la tête avec l'ONKEN à Pavillon, je l'ai modélisée pas simple la bête.
Il y avait des intéressés pour la VOT 515G classique, personne n'a dit si cela correspond à la réalité, même si c'est que de la simule.
A vous lire.
Eric
