RE: ceci n'est pas un Kaneda... - dsdn - 14/04/2019
RS ou TME...sont plus rapides et pas moins chers.
David
RE: ceci n'est pas un Kaneda... - gillougillou - 15/04/2019
Très bien merci pour TME, je ne connaissais pas.
Gillou.
RE: ceci n'est pas un Kaneda... - JM Plantefeve - 15/04/2019
Bonjour Gérard,
Je galère un peu pour trouver les fournisseurs de composants pour le Solide.....Aurais-tu une liste.?
Liste mise à jour jointe (TME inside), il suffit de cliquer sur la source pour avoir la page du composant.

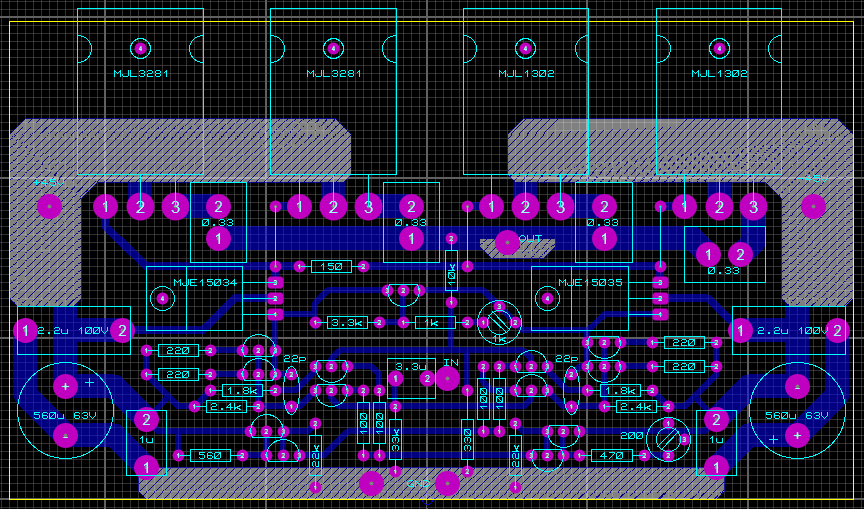

En accord avec cette implantation :
Bien à toi, Jean-Marc.
RE: ceci n'est pas un Kaneda... - gebesoft - 15/04/2019
Bonjour Jean-Marc,
Super travail comme d'habitude.
Certaines valeurs ont changé par rapport à ton fichier LYT d'origine, je suppose que c'est normal ?
RE: ceci n'est pas un Kaneda... - JM Plantefeve - 15/04/2019
Bonsoir Gérard,
Certaines valeurs ont changé par rapport à ton fichier LYT d'origine, je suppose que c'est normal ?
Le fichier original a été dessiné en octobre 2013. Depuis, composants et distributeurs ont pu se différencier. Sauf erreur de ma part sur le nombre de points :
- Les 330µF électrolytiques quelconques passent à des 560µF de l'excellente série FR de Panasonic
- la 560R d'un des deux générateurs de courant passe à 470R fixe plus 200R ajustable (là c'est une question de confort de réglage d'offset)
- le 2.2µF d'entrée en rupture chez Conrad passe à 3.3µF (on descend plus bas ?)
RE: ceci n'est pas un Kaneda... - gebesoft - 19/04/2019
Bonsoir Jean-Marc,
As-tu le fichier LYT de la dernière implantation !
RE: ceci n'est pas un Kaneda... - JM Plantefeve - 19/04/2019
Bonsoir Gérard,
As-tu le fichier LYT de la dernière implantation !
Je l'ai transmis à Dan le 14 avril et tu étais en copie. Et si je comprends bien les retours de Dan, tes circuits sont déjà réalisés.
Bien à toi, Jean-Marc.
RE: ceci n'est pas un Kaneda... - gebesoft - 19/04/2019
Le fichier LYT est avec les condo de 470 au lieu de 560
Ca ne change rien mais c'était simplement pour savoir si tu avais fait la mise à jour!
RE: ceci n'est pas un Kaneda... - JM Plantefeve - 19/04/2019
Bonsoir Gérard,
As-tu le fichier LYT de la dernière implantation !

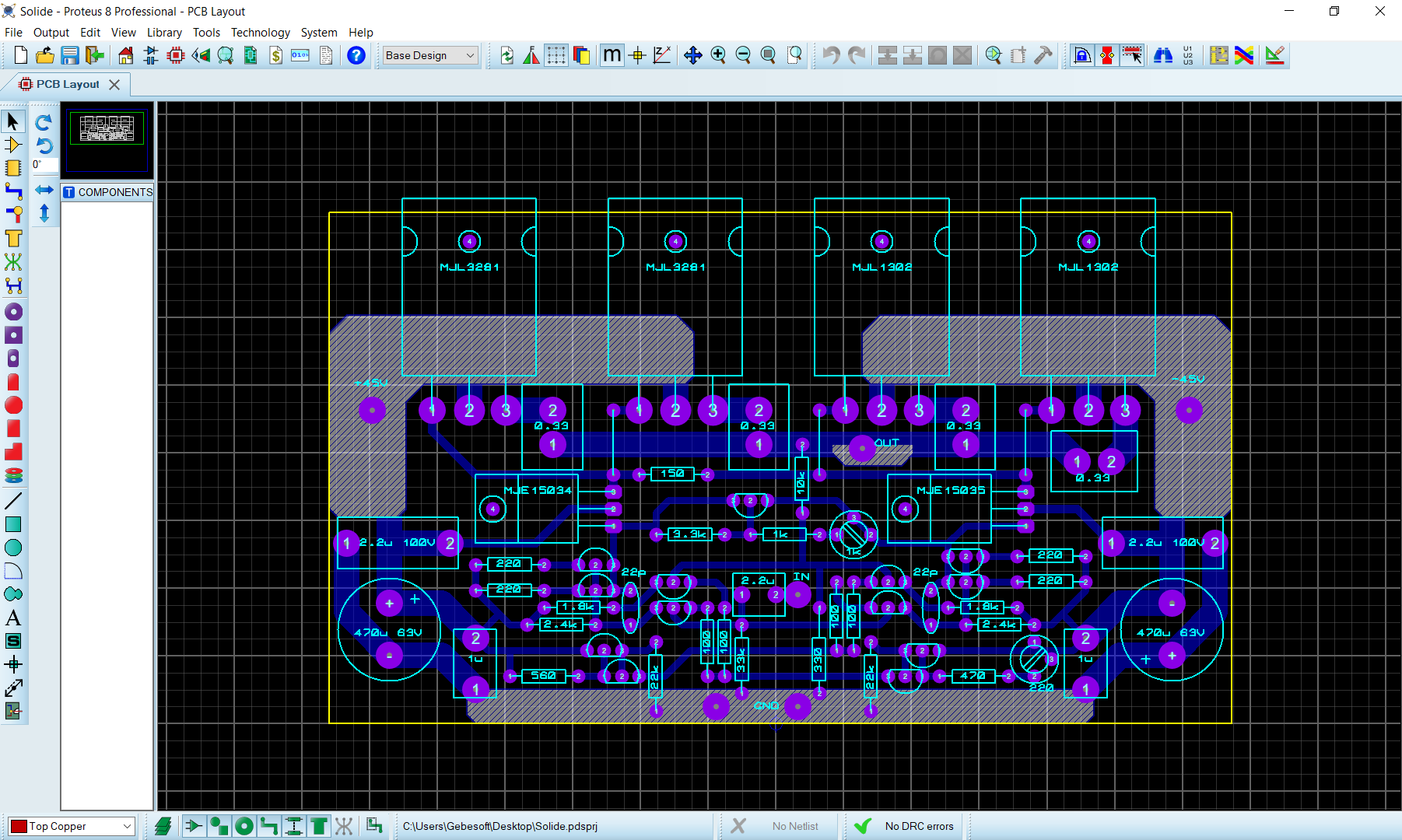

Je viens de t'envoyer le .lyt avec les valeurs de la liste de composants mise à jour (560µF; 200R; 3.3µF). Mais cela ne change rien au cuivre de Dan puisque les pas et encombrements sont identiques.
Merci pour ton attention, Jean-Marc.
RE: ceci n'est pas un Kaneda... - HaH - 20/04/2019
Bonjour,
Philippe,
Bien ton fichier Excel, personnellement, je suis trop fainéant pour faire ce genre d'opération...
Jean-Marc, Gérard,

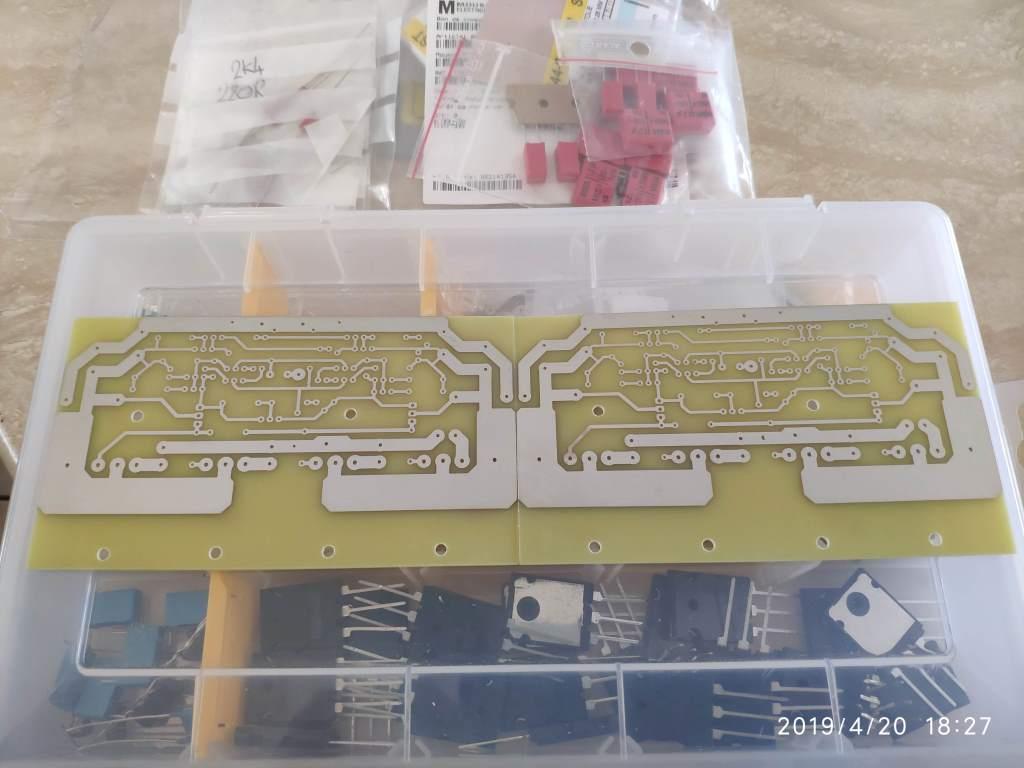

Je viens de recevoir les circuits pour le Sphinx 100 W. Le travail de Dan est irréprochable.
Yapuka...
