RE: ceci n'est pas un Kaneda... - rhr9 - 31/12/2018
HaH a écrit :Bonsoir Philippe,
Super travail de tôlerie, comme à ton habitude !
Quel est la provenance de tes transformateurs d'alimentation?
Bonne continuation.
Merci Dominique !
Les transformateurs proviennent de chez T.M.E en Pologne.
RE: ceci n'est pas un Kaneda... - rhr9 - 27/02/2019
Hello tout le monde,
les travaux reprennent après une période de relâche...

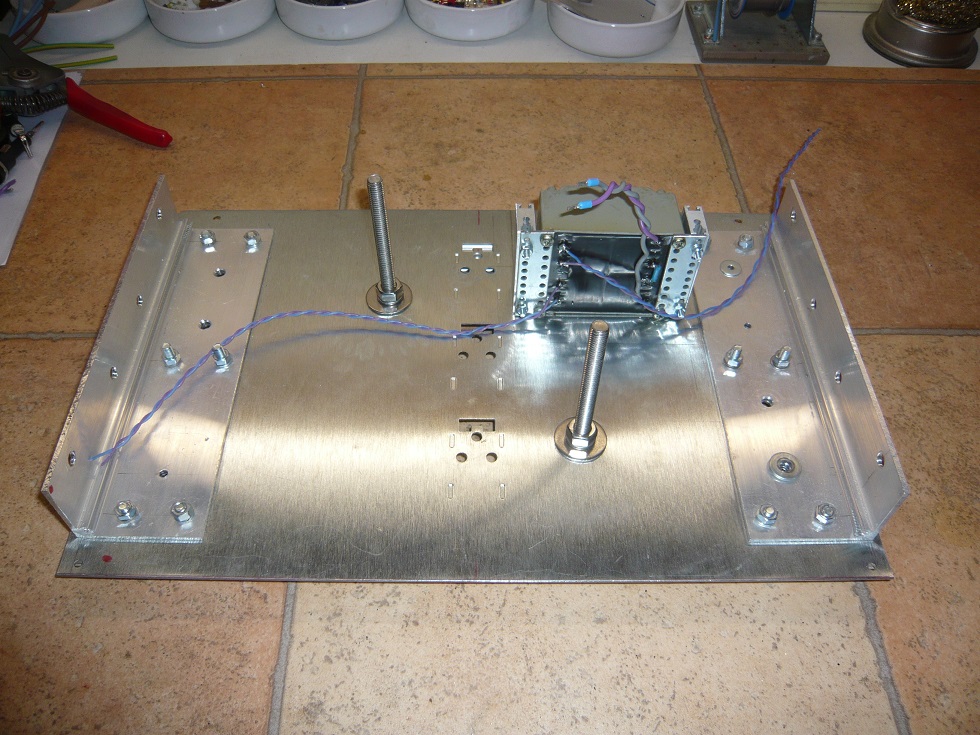

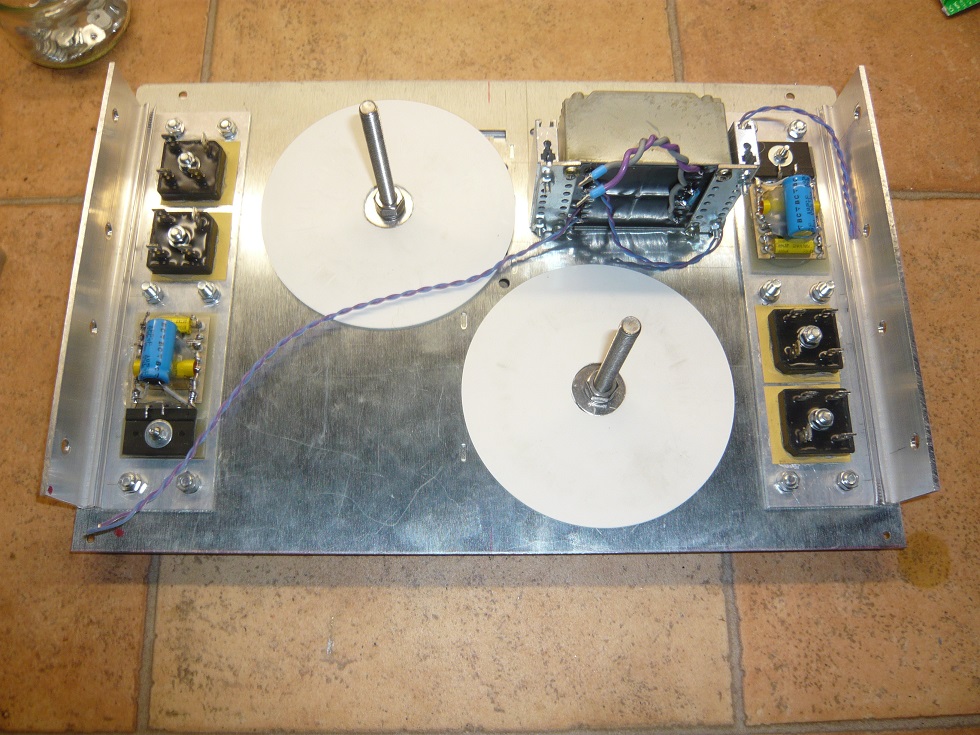

Fixation des ponts de diodes, des alimentations 12VDC et du transformateur pour les fonctions auxiliaires :

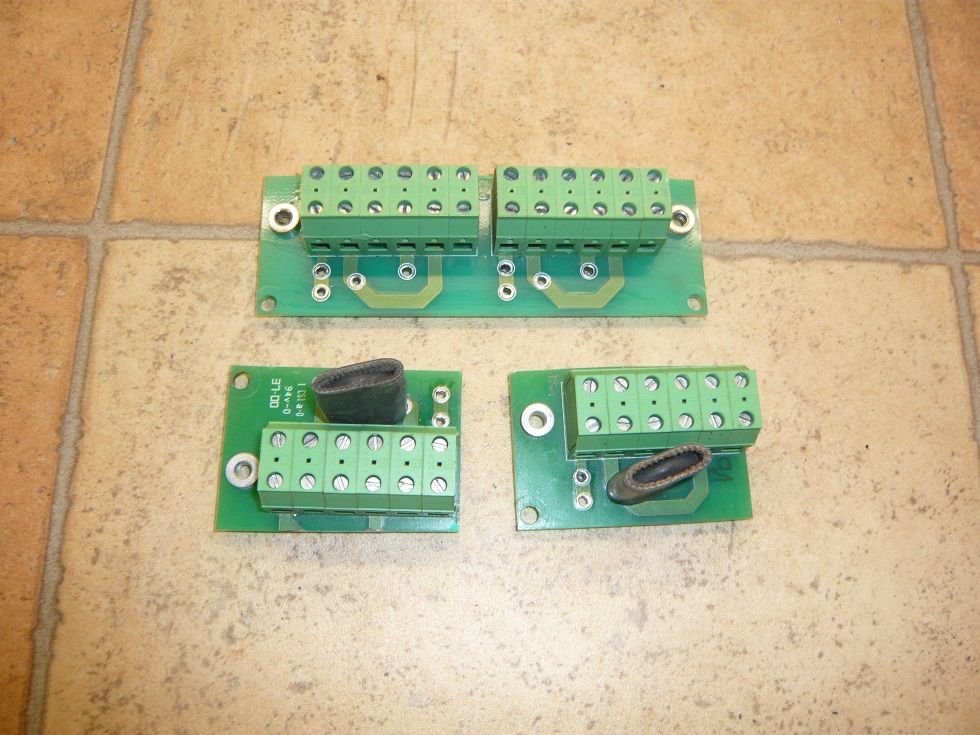

Récupération des borniers pour la distribution du secteur aux transformateurs toriques :

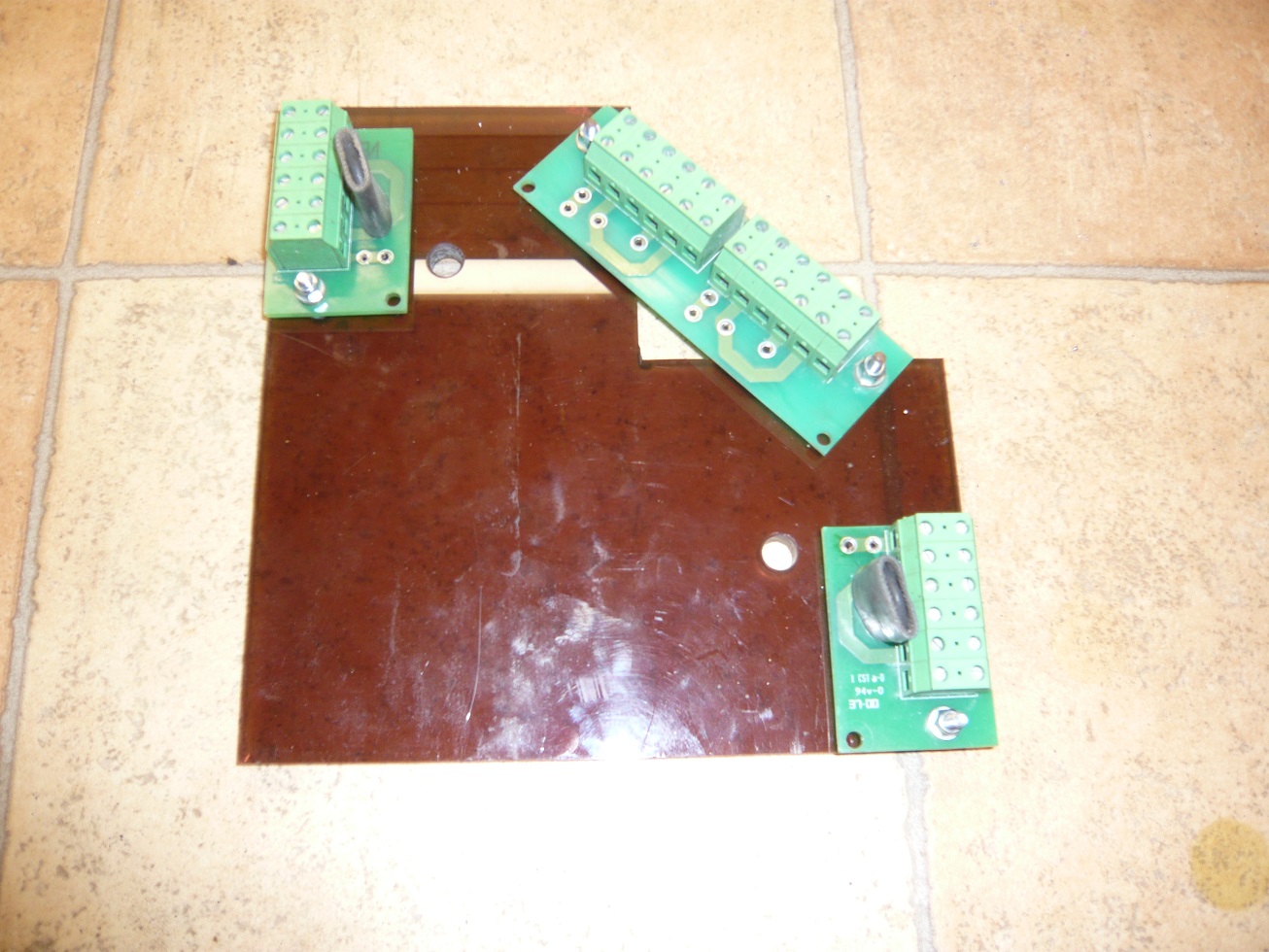

Fixation sur une platine appropriée :

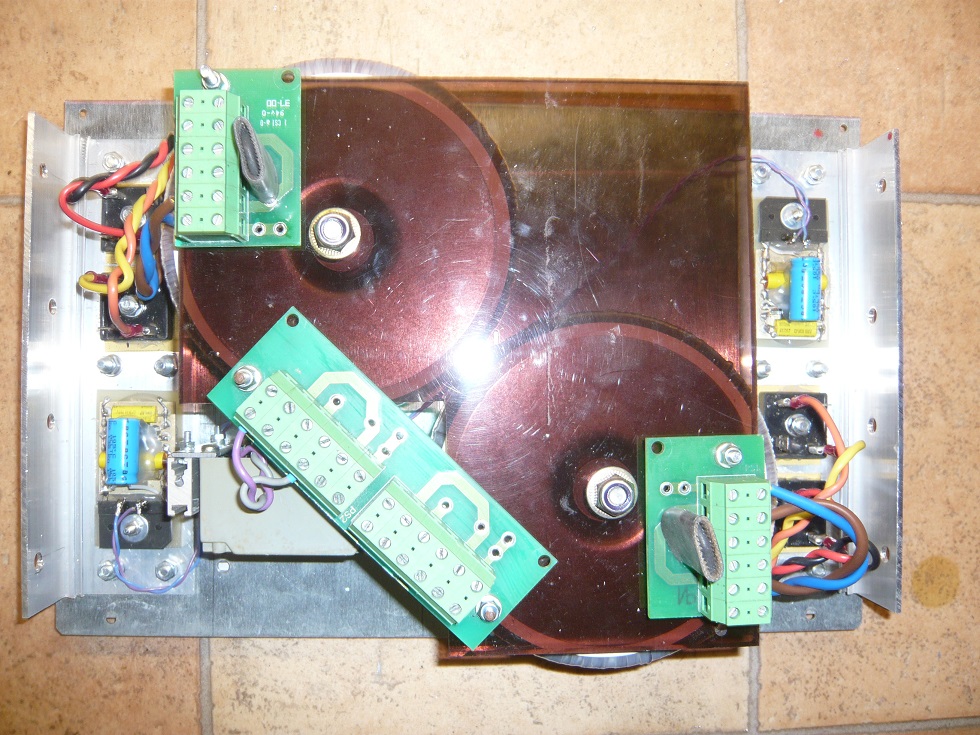

Mise en place des transformateurs toriques :
RE: ceci n'est pas un Kaneda... - JM Plantefeve - 03/03/2019
Bonjour Philippe,
Encore un Sphinx qui aura une base Solide. Bravo pour ce beau travail !
Bien à toi, Jean-Marc.
RE: ceci n'est pas un Kaneda... - rhr9 - 03/03/2019
JM Plantefeve a écrit :Bonjour Philippe,
Encore un Sphinx qui aura une base Solide. Bravo pour ce beau travail !
Bien à toi, Jean-Marc.
Bonjour Jean-Marc et merci pour tes appréciations !
Les secondaires des toriques ont été reliés aux ponts de diodes et les secondaires
du transformateur auxiliaire sur les petites alimentations 12VDC

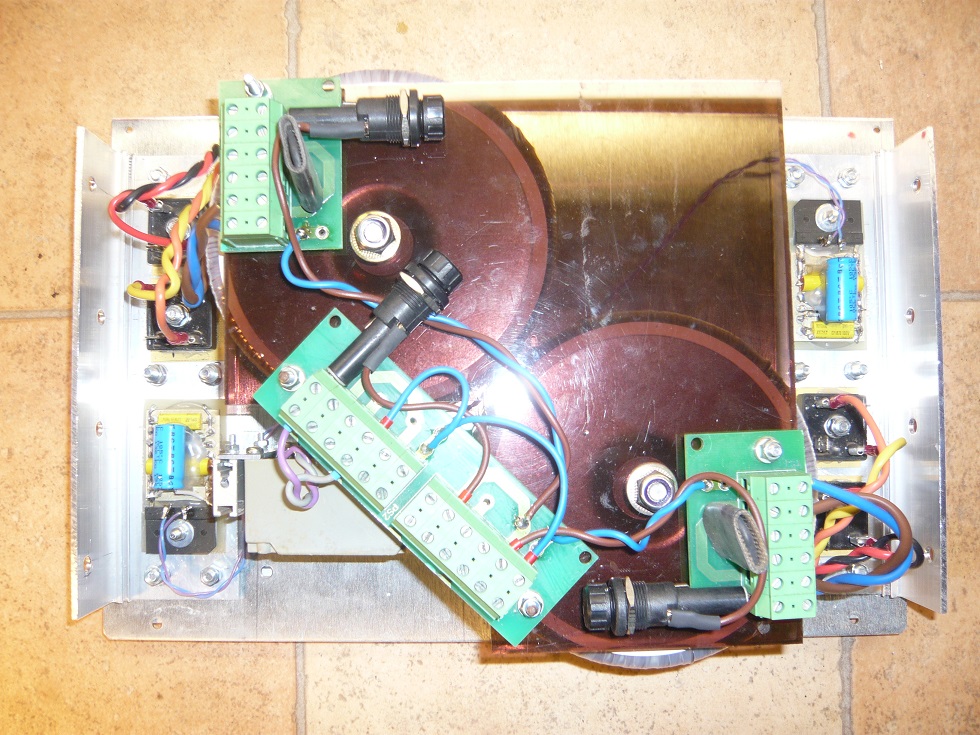

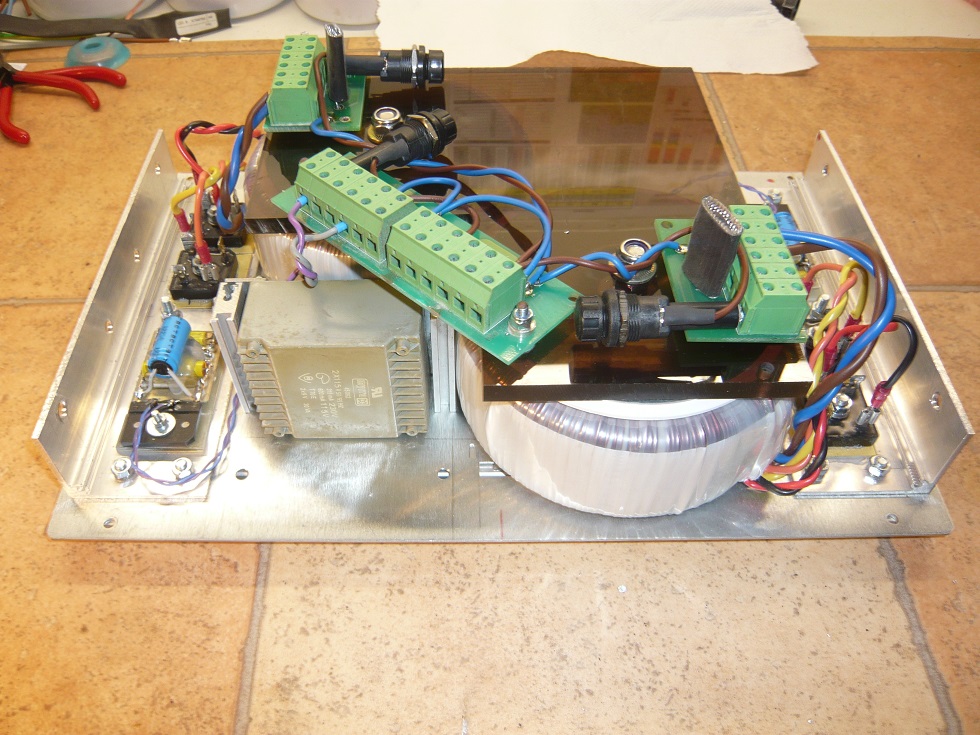

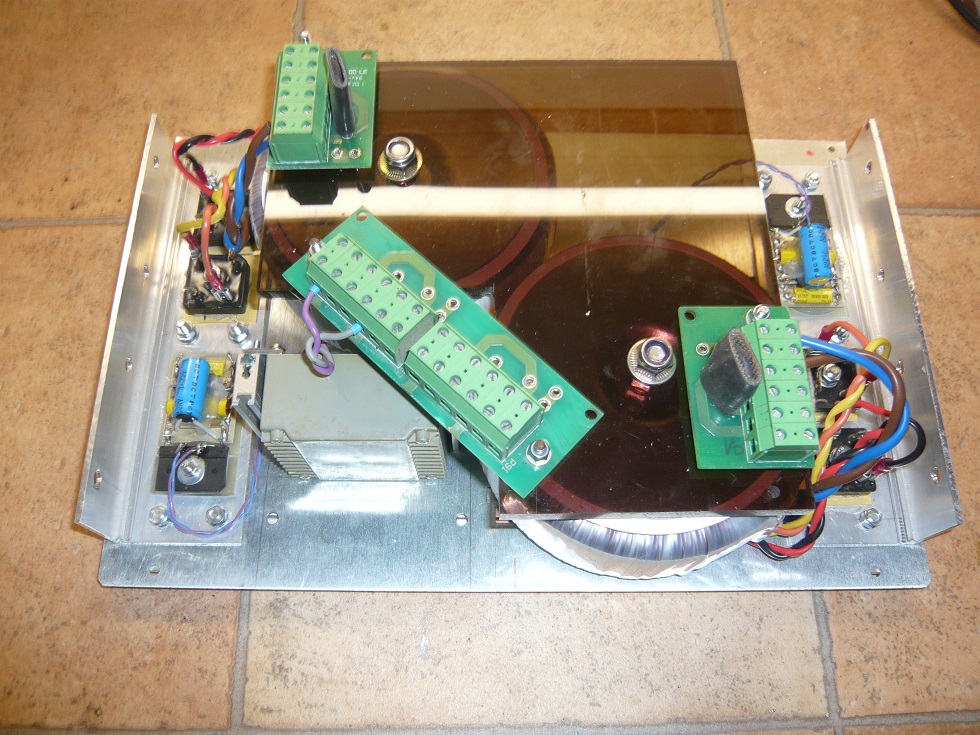

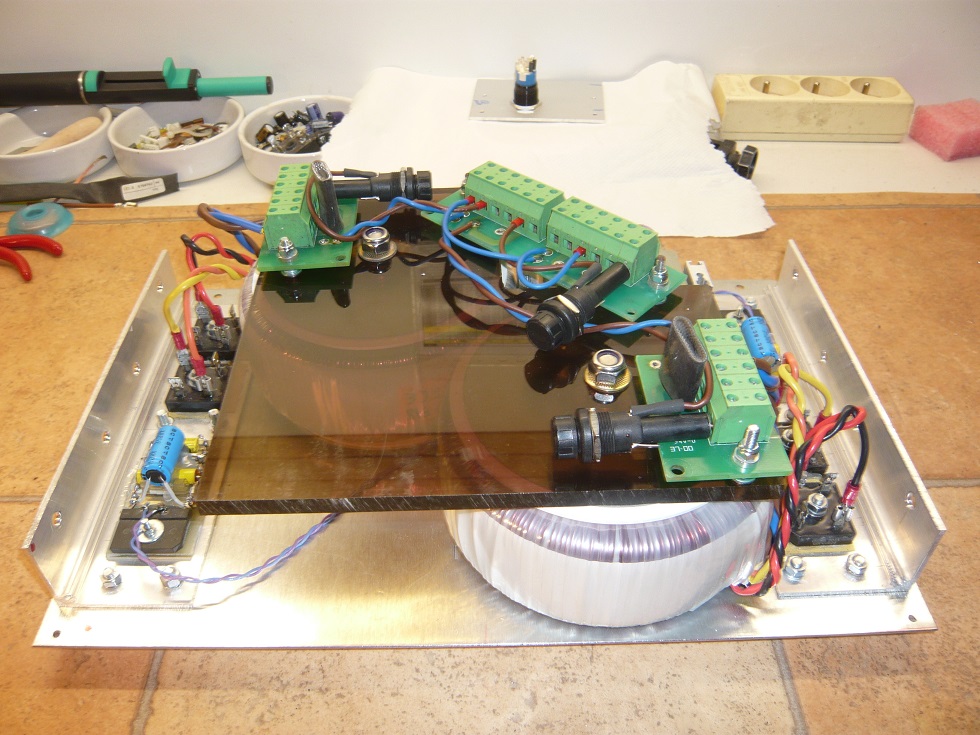

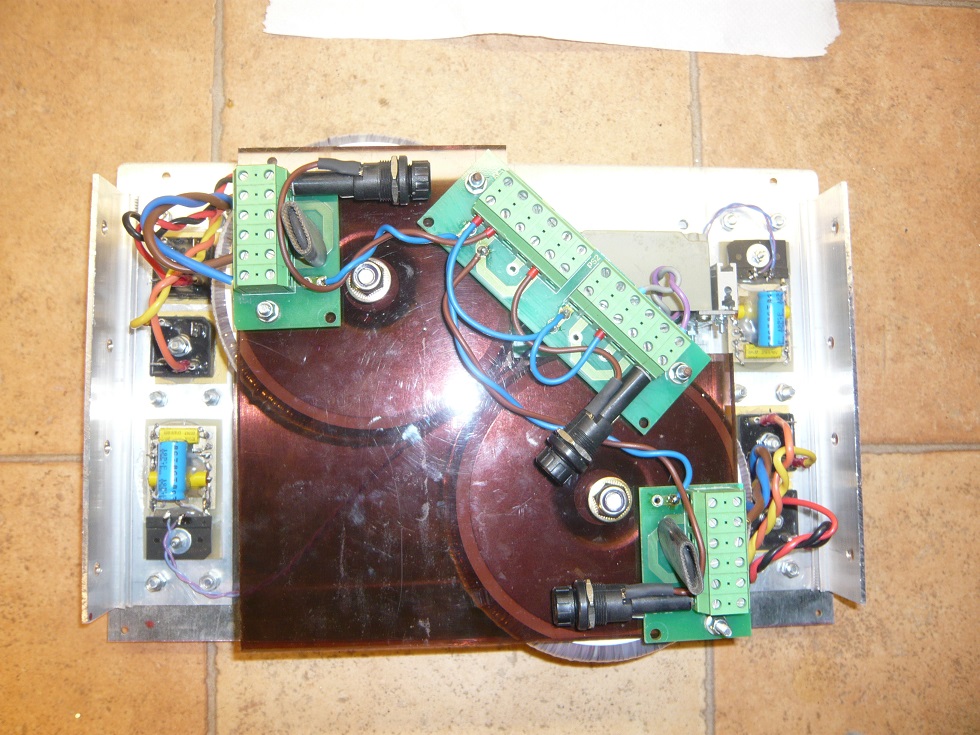

Le chantier continue avec la mise en place d'une plaque qui me sert à l distribution
de la tension secteur aux différents transformateurs.
Pour les toriques, il est prévu un fusible et une CTN sur chaque primaire, pour le transformateur auxiliaire, seul un fusible est nécessaire.

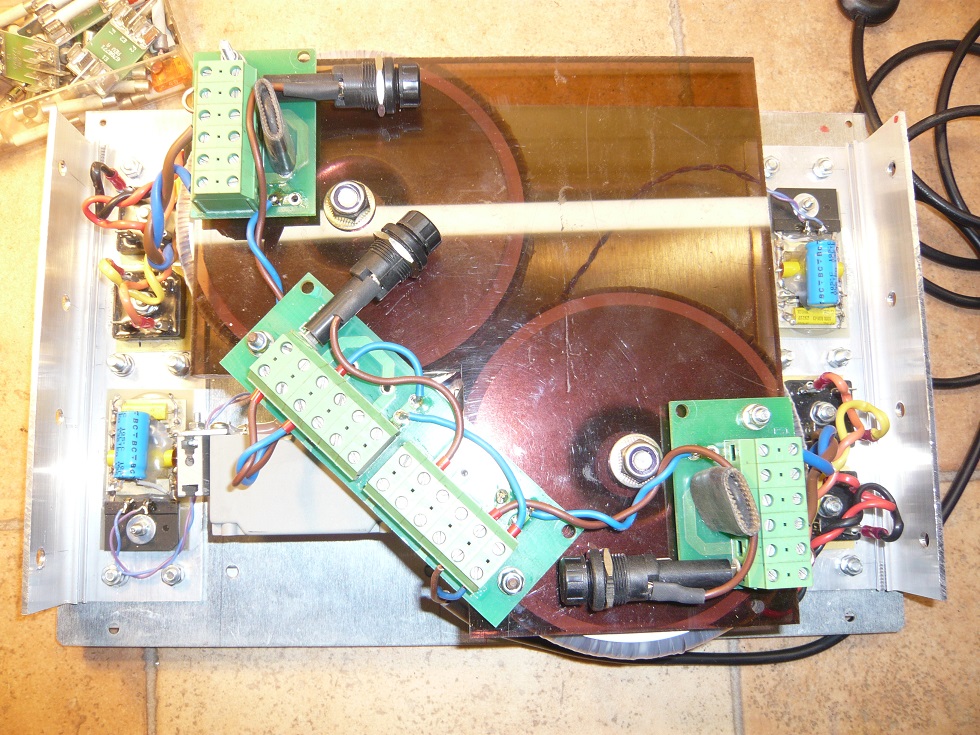

ll faut ensuite câbler l'ensemble :
RE: ceci n'est pas un Kaneda... - HaH - 03/03/2019
Bonsoir Philippe,
Je suis bien content de voir que ton projet avance.
RE: ceci n'est pas un Kaneda... - rhr9 - 09/03/2019
HaH a écrit :Bonsoir Philippe,
Je suis bien content de voir que ton projet avance.
Bonjour Dominique,
le projet avance doucement, mais il avance.
J'ai décidé de faire des tests intermédiaires à chaque nouvelle étape et bien m' en a pris, car un des ponts de diode était HS et il me faisait sauter le fusible sur le transformateur concerné. C'est ce qui peut arriver avec du matériel de récup que l'on

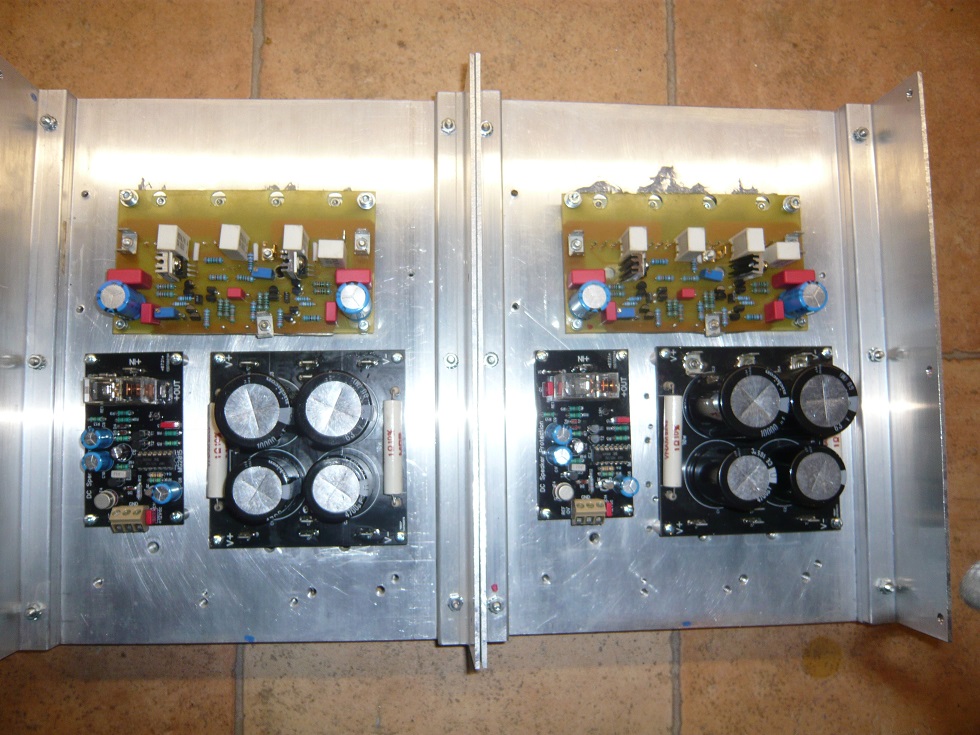

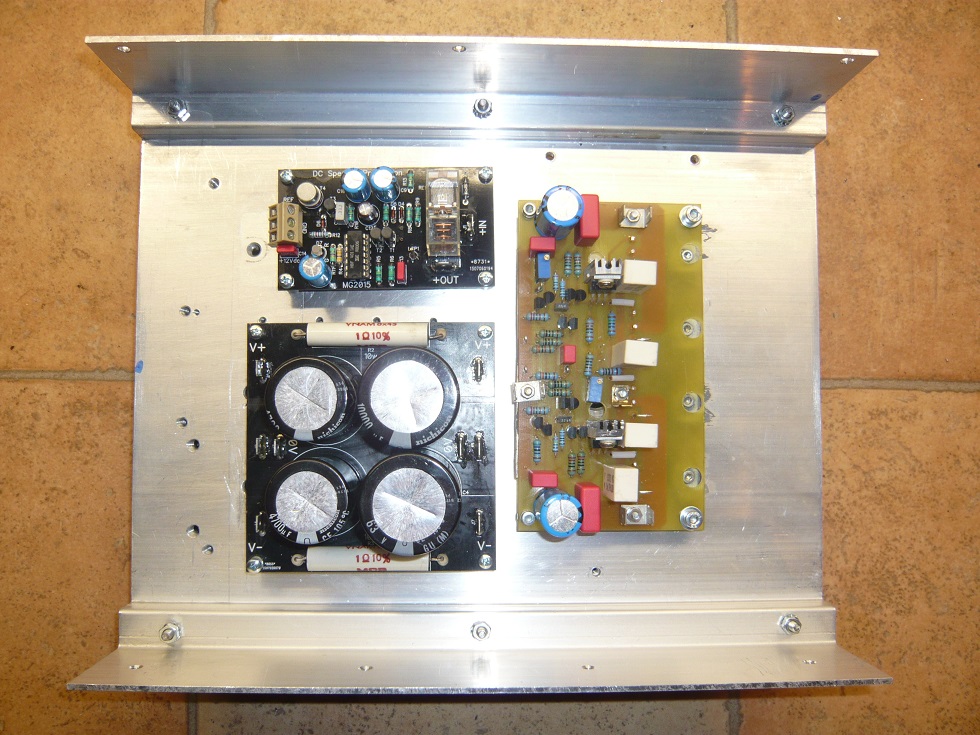

croit bon. La partie redressement est fonctionnelle, ainsi que les deux alimentations de 12VDC. J' ai assemblé les platines gauche et droite sur les dissipateurs et la prochaine étape sera de relier ensemble les différents constituants.
RE: ceci n'est pas un Kaneda... - rhr9 - 11/03/2019

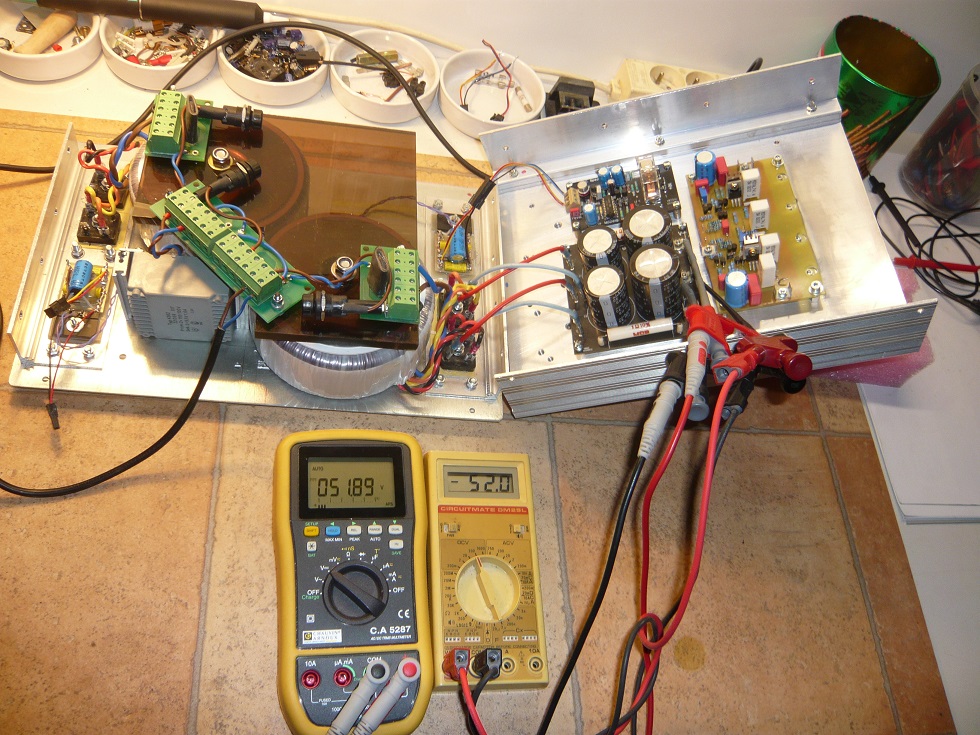

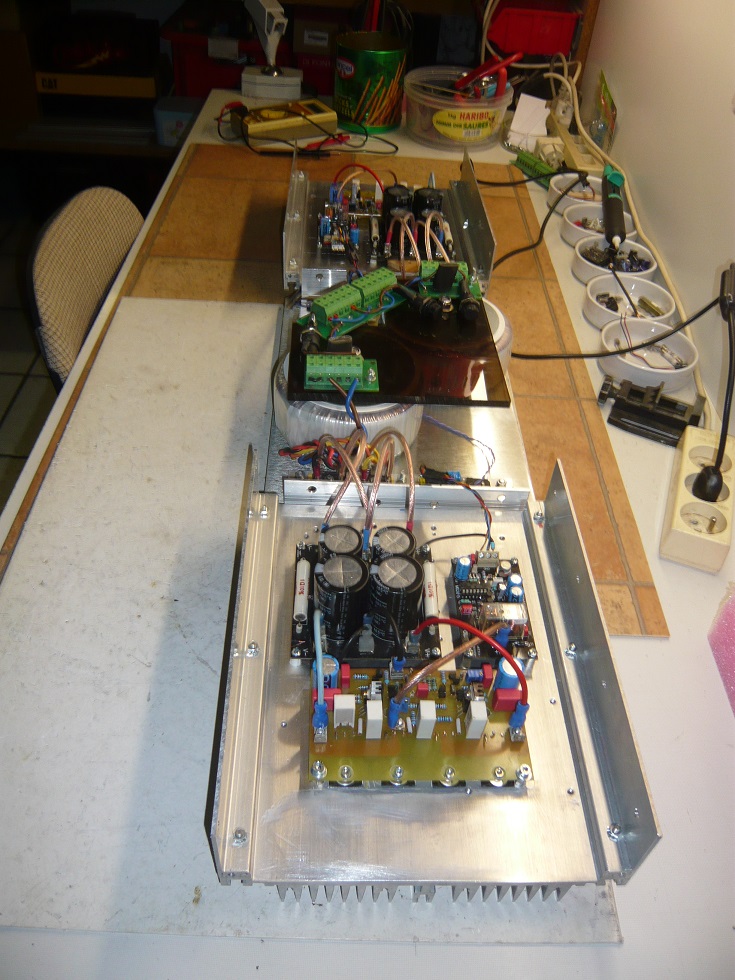

Contrôle des +/- VCC qui alimenteront les cartes d'amplification:

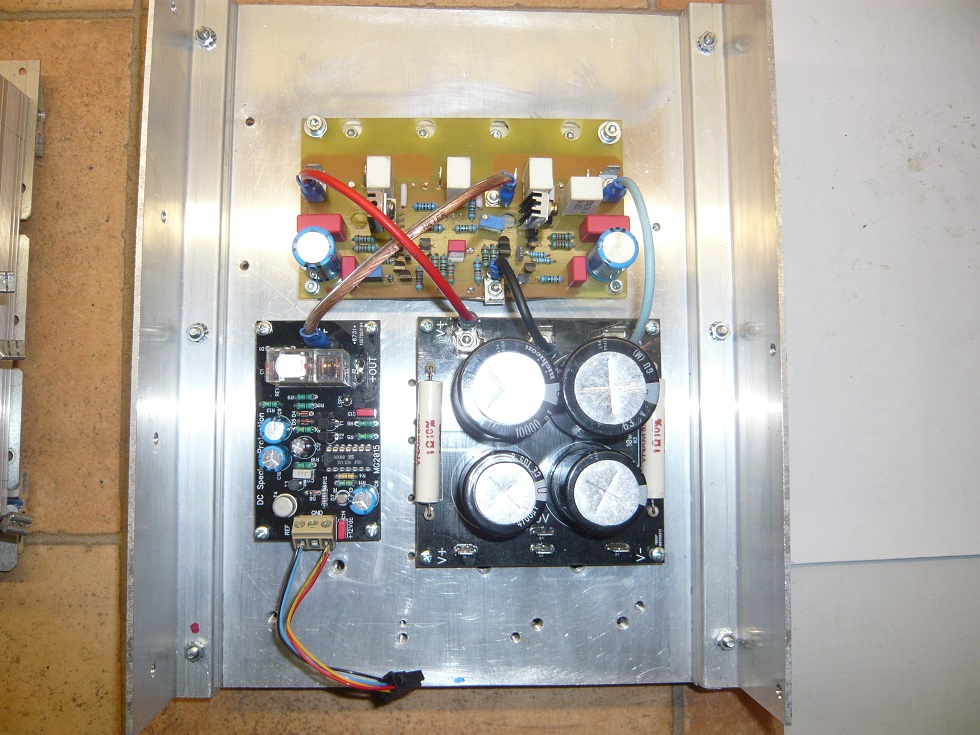

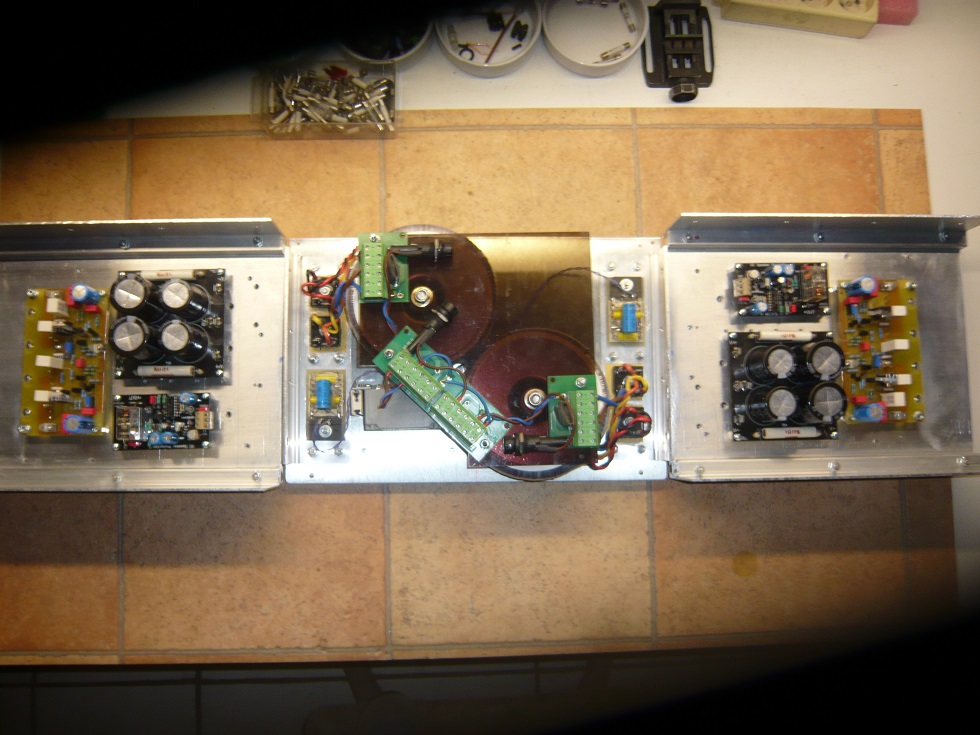

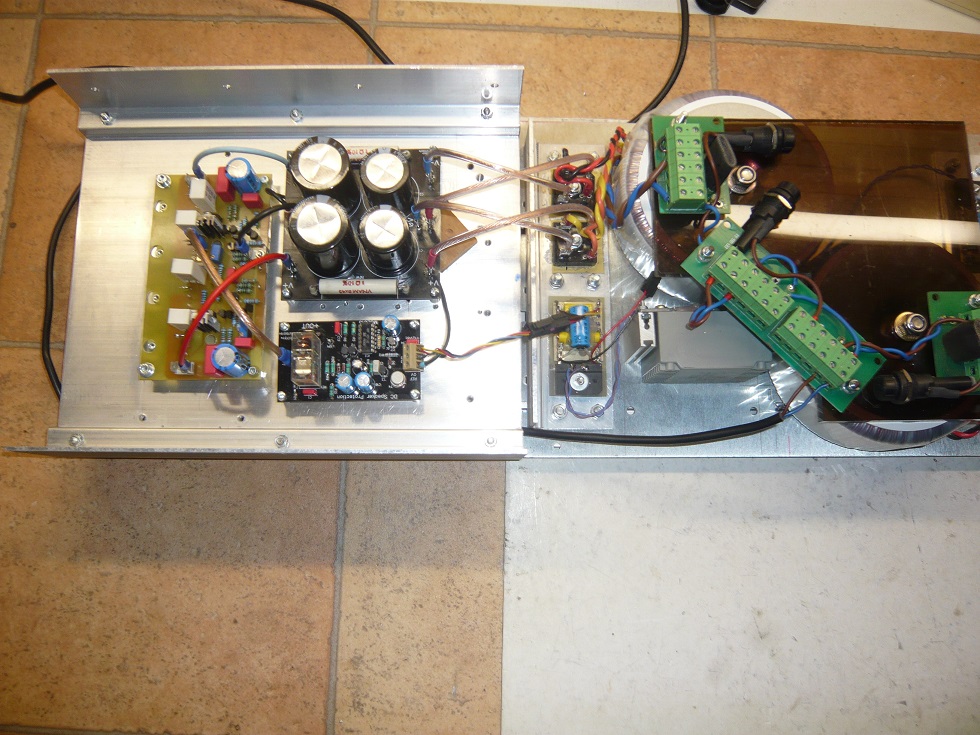

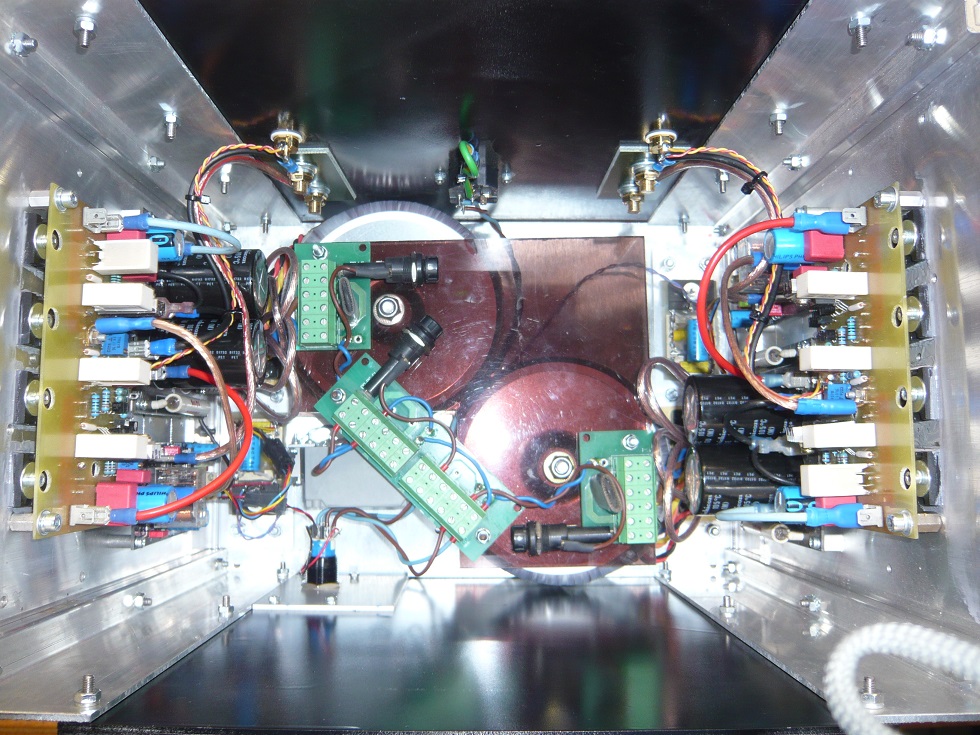

Interconnexions des différents modules, le tout débrochable facilement,
au cas ou...
RE: ceci n'est pas un Kaneda... - HaH - 11/03/2019
Bonsoir Philippe,
Interconnexions des différents modules, le tout débrochable facilement, au cas ou...
Ai confiance
Tu tiens le bon bout, encore un petit effort et la récompense, l'écoute...
RE: ceci n'est pas un Kaneda... - rhr9 - 23/03/2019

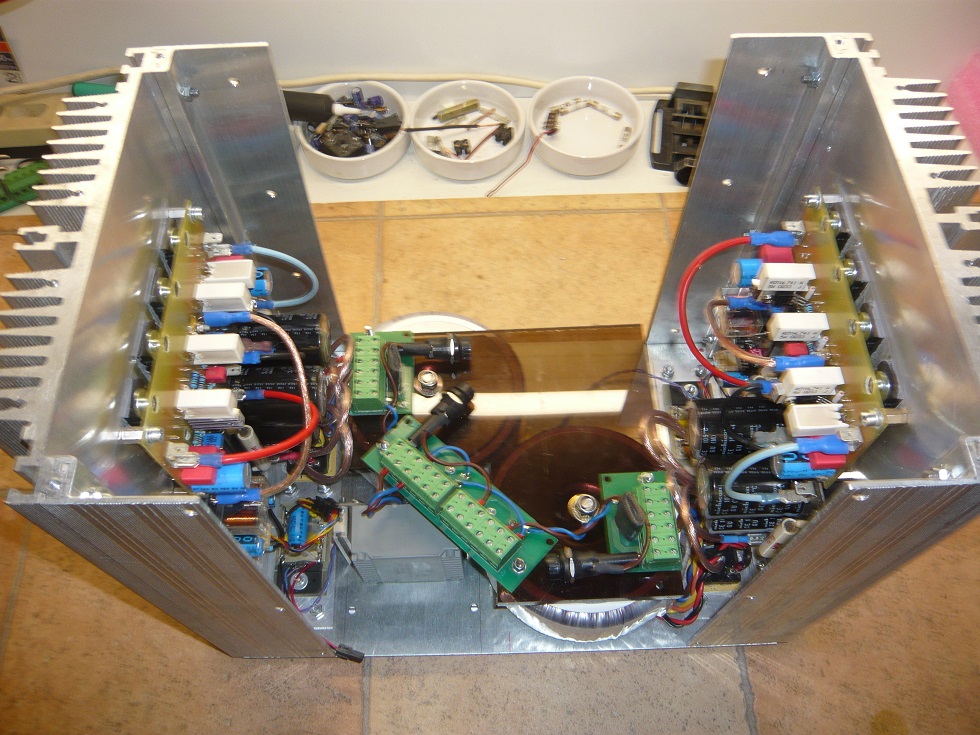

On se rapproche de l'assemblage final, les ponts de redressement sont raccordés
aux condensateurs de filtrage.

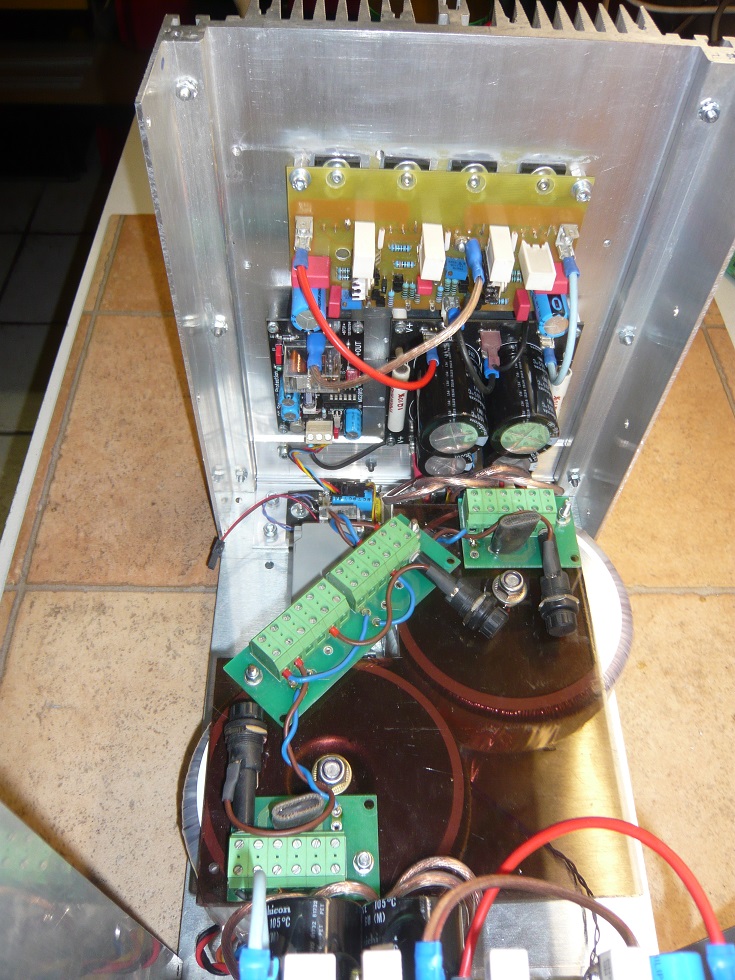

Les deux flasques sont disposées de part et d'autre du châssis principal
Les dissipateurs sont fixés à la verticale

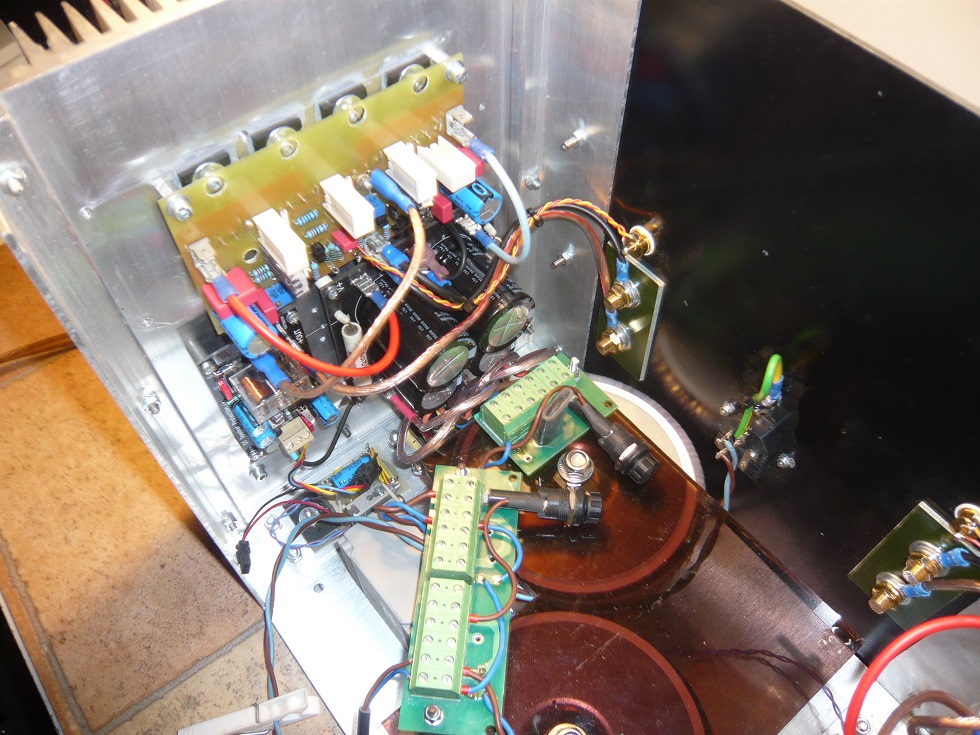

Un petit close-up d'un des côtés

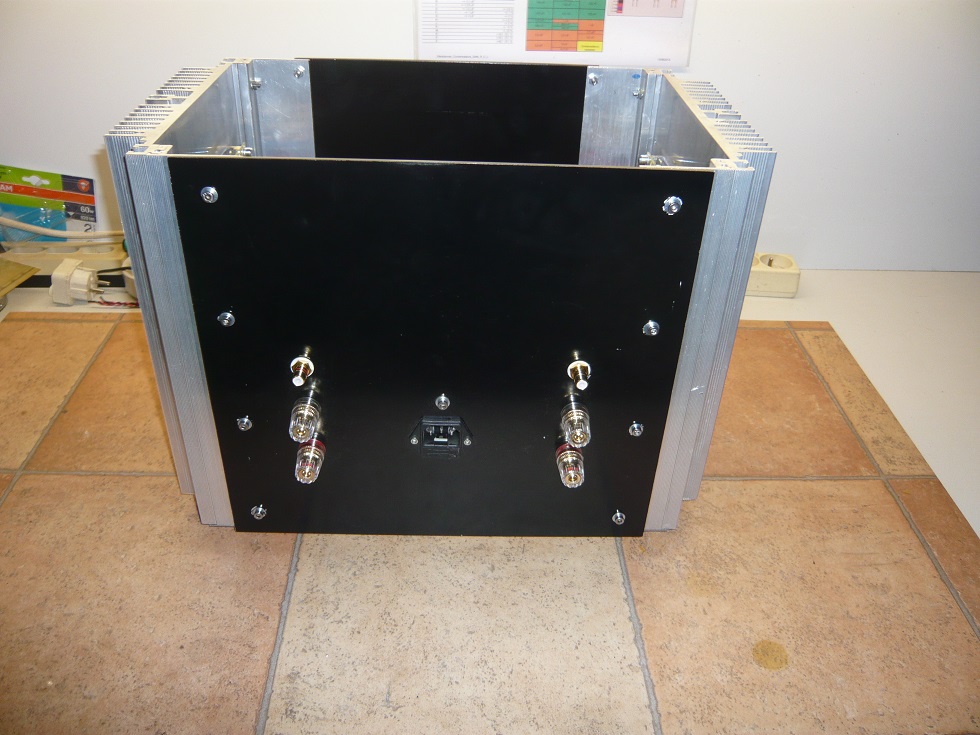

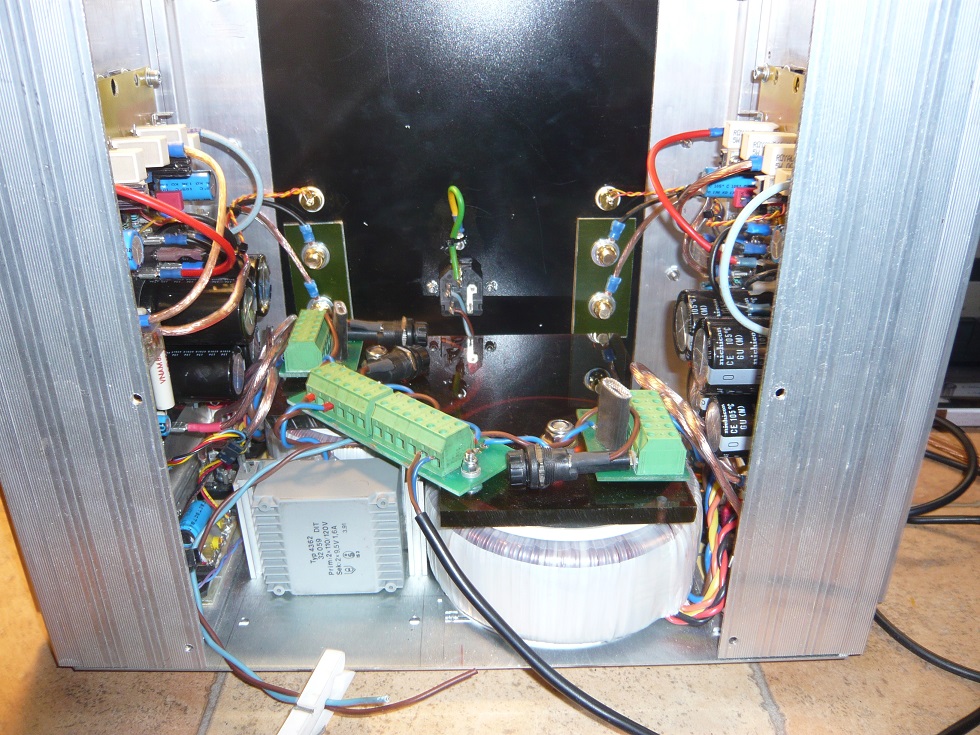

Mise en place de la face arrière et câblage des bornes HP
RE: ceci n'est pas un Kaneda... - rhr9 - 24/03/2019
ça y est, il chante et il a une sacrée patate ! En effet avec une généreuse alimentation
double mono 2 * 500VA et un double push-pull sur chaque voie, il a de quoi faire.

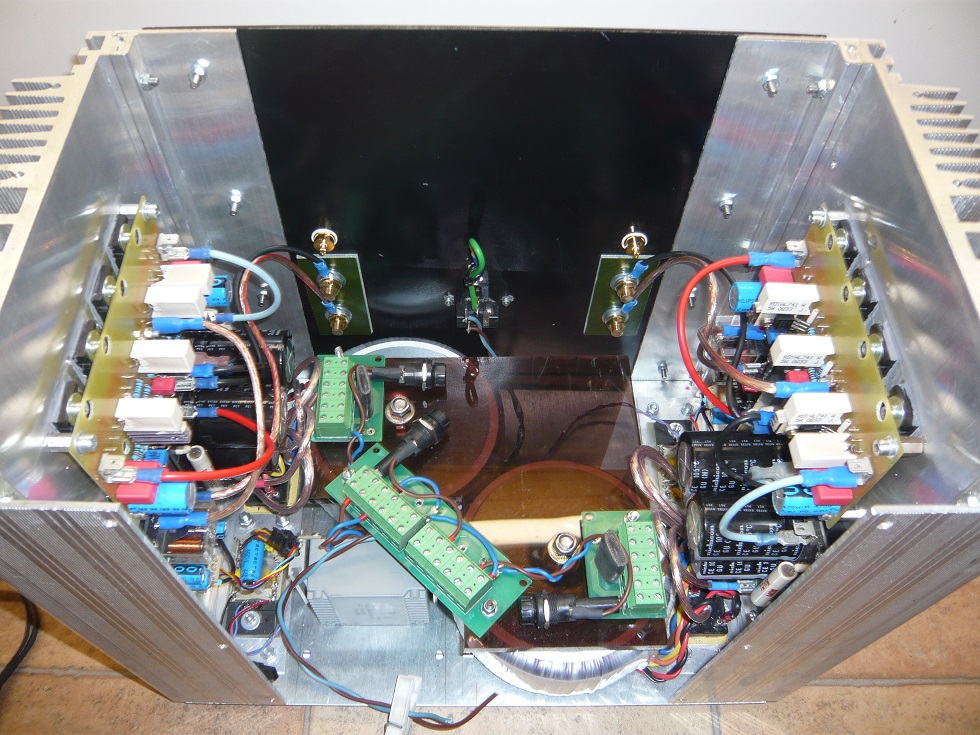

Les dernières photos de la mise en boîte avec le câblage des fiches RCA :

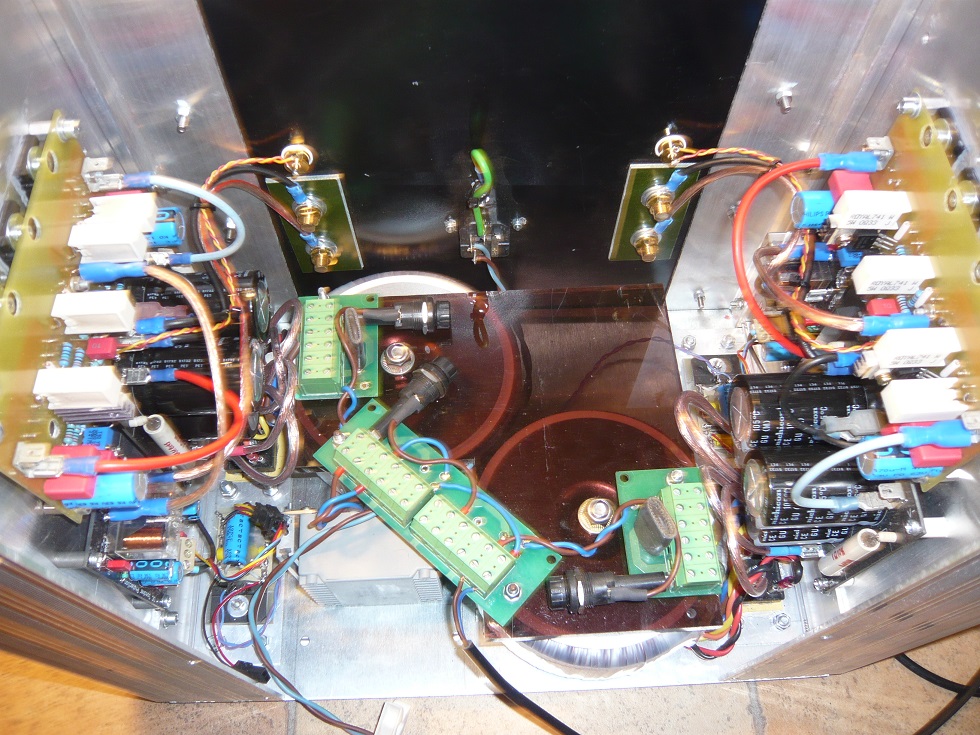

Un dernier check-up avant et on referme

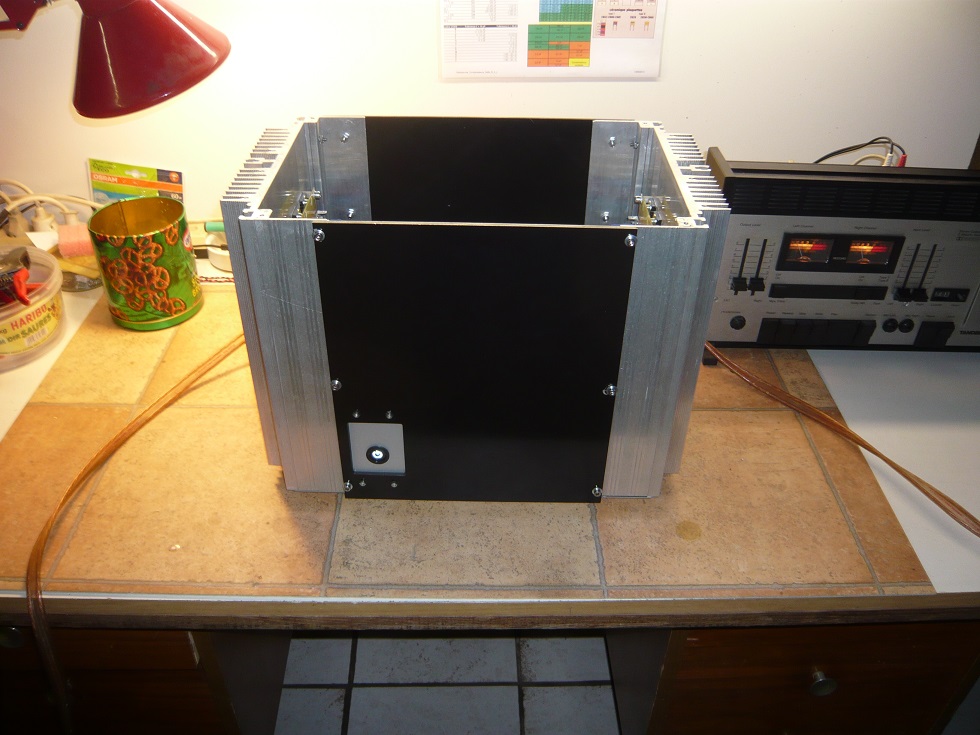

Les faces avant et arrières bien sobres qui pourront être finalisées plus tard

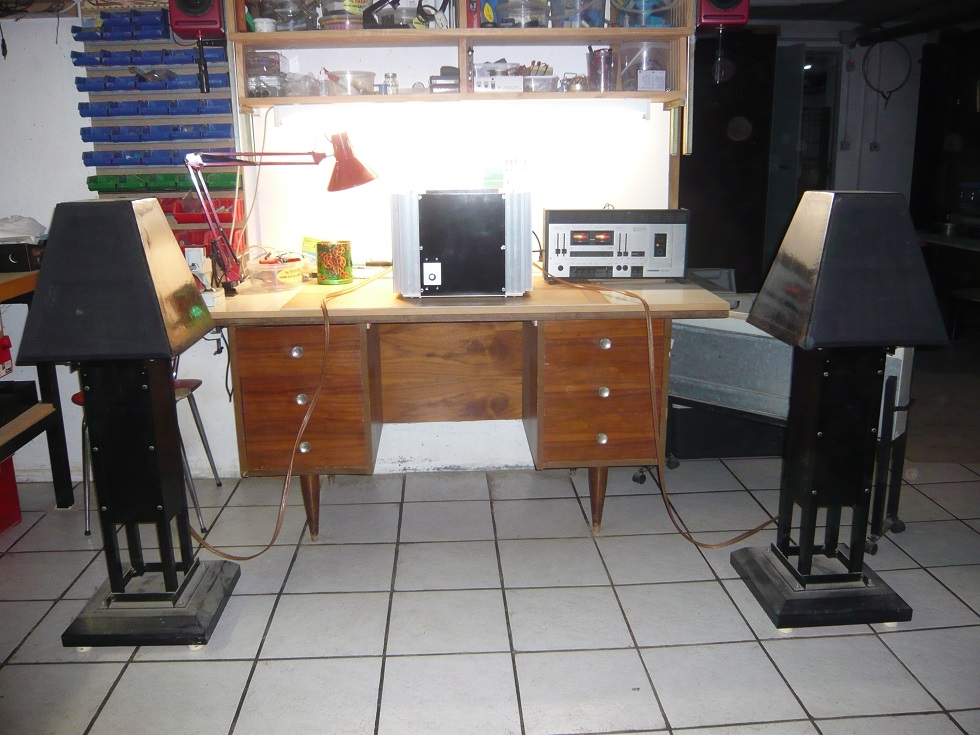

L'installation pour les premières écoutes
