RE: ceci n'est pas un Kaneda... - JM Plantefeve - 15/10/2018

Bonjour Alain,

http://www.audiotechno.fr/images/Evolutions/Alim%208W%20x%204.GIF
A ce .gif qui est bien sur ton site, il y a coquille à l'agencement interne du pont de diodes. Non ?

Bien à toi, Jean-Marc.


RE: ceci n'est pas un Kaneda... - audiotechno - 15/10/2018

JM Plantefeve a écrit :Bonjour Alain,

http://www.audiotechno.fr/images/Evolutions/Alim%208W%20x%204.GIF
A ce .gif qui est bien sur ton site, il y a coquille à l'agencement interne du pont de diodes. Non ?

Bien à toi, Jean-Marc.
Bonjour Jean-Marc, re-bonjour Philippe,
@Jean-Marc, oui il y a bien une erreur que je vais corriger.
@Philippe, je n'avais pas compris que tu avais fais un montage photo en proposant la solution via une grosse flèche rouge qui indiquait ce qu'il fallait faire !!! Je cherchais donc une image présentant les 2 schémas !!! qui n'existent pas .
Je corrige …
Cordialement
Alain


RE: ceci n'est pas un Kaneda... - audiotechno - 15/10/2018

C'est fait !
Merci de m'avoir signalé le problème, mais, Philippe, tu m'aurais dit que le pont de diodes était mal dessiné, j'aurais compris plus vite !
Cordialement
Alain


RE: ceci n'est pas un Kaneda... - rhr9 - 16/10/2018

audiotechno a écrit :C'est fait !
Merci de m'avoir signalé le problème, mais, Philippe, tu m'aurais dit que le pont de diodes était mal dessiné, j'aurais compris plus vite !
Cordialement
Alain

Bonjour Alain,

c'était très clair dans ma tête, mais un peu maladroit dans la formulation.
Le schéma était fait avec quel logiciel ?


RE: ceci n'est pas un Kaneda... - JM Plantefeve - 16/10/2018

Bonjour Alain,

Voilà la solution que j'ai retenue pour l'alimentation de mon 4 x 15W. Si ça peut t'inspirer. Bien sûr en 2 châssis !
J'ai retrouvé ce conseil également sur le fil du Cube. Très bien le fait de déporter alimentation secteur et moitié du filtrage. Mais pour le Sphinx comme pour le Cube, je déconseille l'insertion de résistances de 1 Ohm dans les lignes d'alimentation, surtout s'il y a déjà des selfs de filtrage elles-même résistives. C'est en contradiction avec le concept d'alimentation à faible résistance interne où on sélectionne des condensateurs à très faible ESR.

A propos de faible résistance à l'alimentation, j'ai plusieurs fois remarqué qu'une étoile de masse à connexions légères pouvait être bruyante, d'autant plus sur des systèmes à haute sensibilité. Ainsi, je ne suis pas fan d'une étoile à petits borniers à vis.

Bien à toi, Jean-Marc.


RE: ceci n'est pas un Kaneda... - phill003 - 16/10/2018

une étoile


[Image: zqt6.jpg]....


RE: ceci n'est pas un Kaneda... - Dominique - 16/10/2018

phill003 a écrit :une étoile
[Image: zqt6.jpg]....
- Et ça se voit... Rolleyes Shy Rolleyes Wink


RE: ceci n'est pas un Kaneda... - rhr9 - 18/10/2018

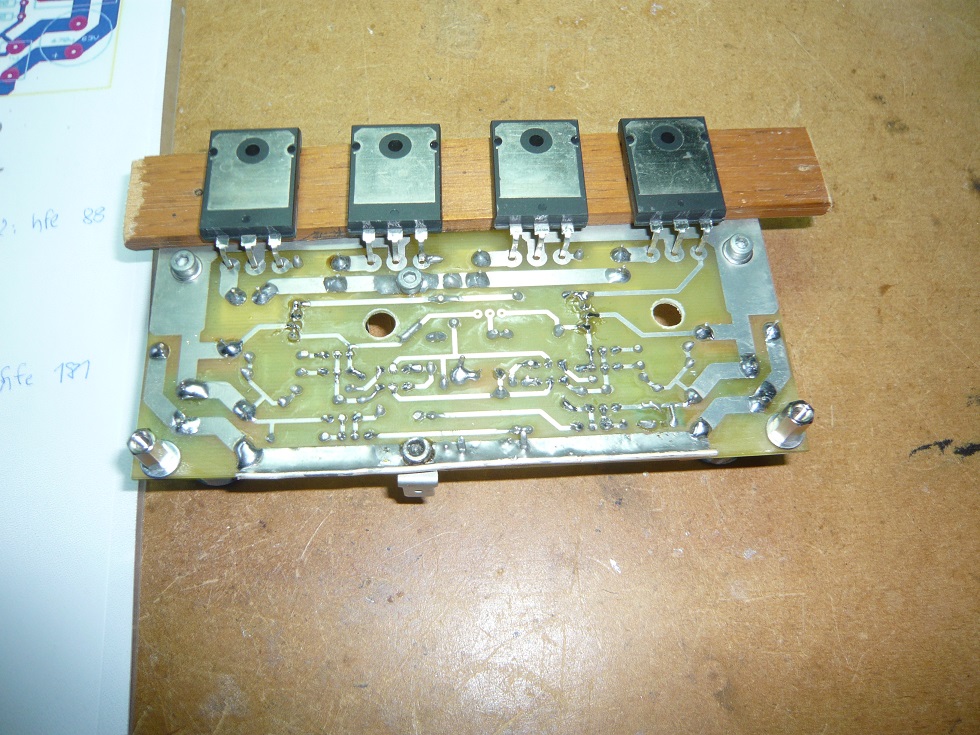

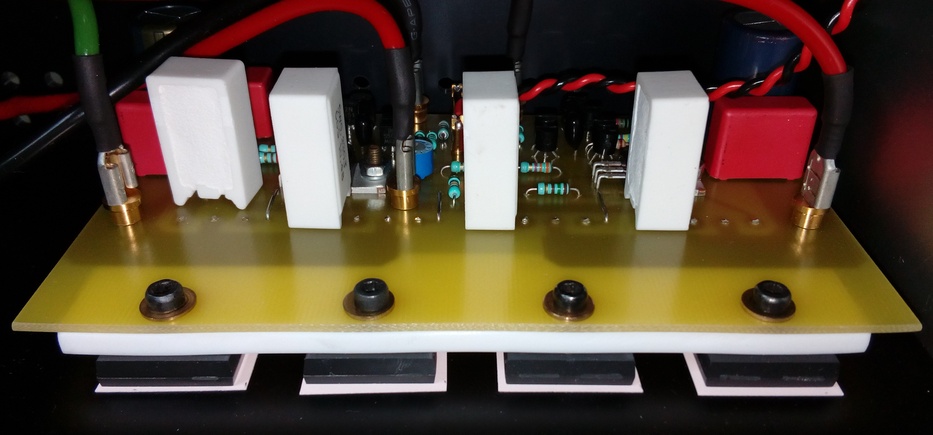

Montage des transistors de puissance :

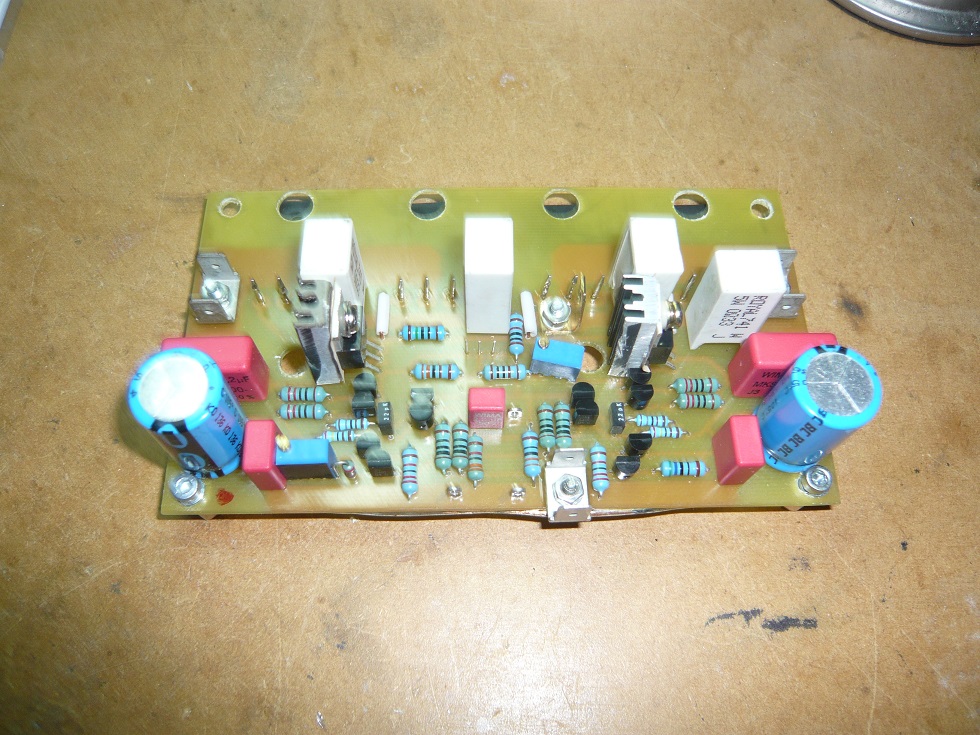

Un PCB terminé :

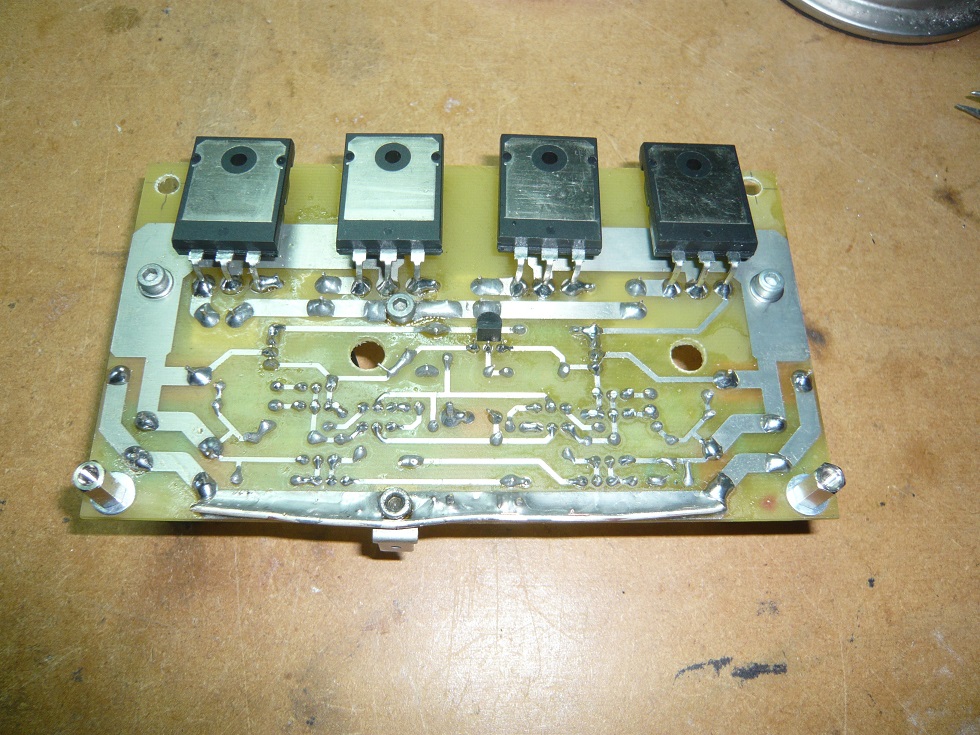

Vue du côté des soudures :



Jean-Marc, est-ce que tu peux me confirmer la bonne orientation de du TO92 Q9 ?


RE: ceci n'est pas un Kaneda... - JM Plantefeve - 18/10/2018

Bonsoir Philippe,

est-ce que tu peux me confirmer la bonne orientation de du TO92 Q9 ?
Je te confirme la bonne orientation de Q9.

Tu n'as pas utilisé le concept de fixation proposé ?
Tu as tout de même mis des dissipateurs aux transistors drivers ?

Bien à toi, Jean-Marc.


RE: ceci n'est pas un Kaneda... - rhr9 - 18/10/2018

JM Plantefeve a écrit :Bonsoir Philippe,

est-ce que tu peux me confirmer la bonne orientation de du TO92 Q9 ?
Je te confirme la bonne orientation de Q9.

Tu n'as pas utilisé le concept de fixation proposé ?
Tu as tout de même mis des dissipateurs aux transistors drivers ?

Bien à toi, Jean-Marc.

Bonsoir Jean-Marc,
Merci pour la confirmation quant à Q9.
Je n'ai compris la méthode de fixation qu'après avoir vu la photo, et j'avais déjà
fait des gros trous dans mon PCB...Idem pour les drivers, j'avais déjà préparé des
petits dissipateurs...Mais je retiens ta méthode pour de futurs projets !
Encore merci !

@ + Philippe.
