RE: ceci n'est pas un Kaneda... - JM Plantefeve - 29/07/2018
Bonjour Philippe,

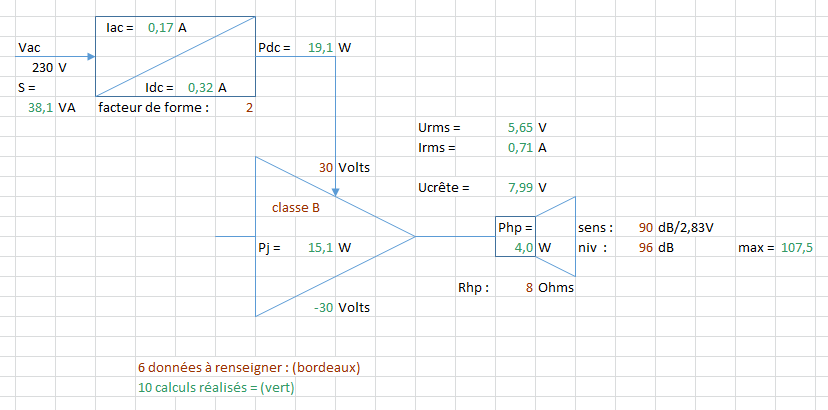

Tes photos me rappellent à un outil qui aide au dimensionnement électrique et thermique de sa réalisation d'amplificateur, quel que soit le schéma choisi. Je l'ai d'ailleurs évoqué sur le fil du Cube mais sans grandes explications. Un tableau Excel fonctionnel sous Open Office Calc également.
http://jm.plantefeve.pagesperso-orange.fr/bilan_puissance.xls
- Les points d'entrée sont la sensibilité de l'enceinte Q13 et son impédance nominale N16
- puis vient le niveau d'écoute pratiqué (à 1m) Q14
- il y a interaction avec la tension d'alimentation I10 et ce niveau peut être refusé si incompatibilité
- la classe de fonctionnement H12 conditionne la puissance dissipée
- puis on remonte à l'alimentation pour renseigner le facteur de forme du redressement-filtrage G7
- le niveau d'écoute maximum (à 1m) U14
- la puissance nominale au haut-parleur au niveau d'écoute pratiqué N14
- les grandeurs RMS et crête en sortie d'amplificateur à ce même niveau N8;9;11
- la puissance dissipée à ce même niveau (utile au dimensionnement du radiateur) I14
- les puissances en sortie et en entrée de l'alimentation I4 ; B7
J'espère n'avoir coulé personne... hihi !
RE: ceci n'est pas un Kaneda... - rhr9 - 31/07/2018
JM Plantefeve a écrit :[*]puis on remonte à l'alimentation pour renseigner le facteur de forme du redressement-filtrage G7
Bonjour Jean-Marc,
Comment dois-je interprèter le facteur de forme du redressement :
1 : simple alternance ?
2 : double alternance ?
3 : ???
Cordialement,
@ + Philippe
RE: ceci n'est pas un Kaneda... - JM Plantefeve - 01/08/2018
Bonjour Philippe,
Dans ce bilan des puissances :
- La puissance en W consommée aux push-pulls est l'intensité moyenne Imoy multipliée par la tension continue des rails.
- Le dimensionnement du transformateur se faisant en VA et non en W, il nous faut l'intensité efficace Irms aux secondaires du transformateur.
Bien à toi, Jean-Marc.
RE: ceci n'est pas un Kaneda... - JM Plantefeve - 11/10/2018
Bonsoir,
Philippe me demande si j'ai une photo du pcb Solide Sphinx équipé et monté sur le dissipateur autre que celle dans le .pdf...
Je me permets de la poster ici :
Bien à toi Philippe, Jean-Marc.
PS : (ceci n'est pas un Kaneda...) + (ceci est un Cube...) = plus de mille messages à ce jour... : By Jove !
RE: ceci n'est pas un Kaneda... - rhr9 - 12/10/2018
JM Plantefeve a écrit :Bonsoir,
Philippe me demande si j'ai une photo du pcb Solide Sphinx équipé et monté sur le dissipateur autre que celle dans le .pdf...
Je me permets de la poster ici :
Bien à toi Philippe, Jean-Marc.
PS : (ceci n'est pas un Kaneda...) + (ceci est un Cube...) = plus de mille messages à ce jour... : By Jove !
Merci à toi Jean-Marc,
Je vois que les drivers MJE1530x sont montés en surface sur le PCB, n'ont-ils pas besoin d'un petit radiateur ?
@ + Philippe.
RE: ceci n'est pas un Kaneda... - JM Plantefeve - 12/10/2018
Bonjour Philippe,
Je vois que les drivers MJE1530x sont montés en surface sur le PCB, n'ont-ils pas besoin d'un petit radiateur ?
Sur ce Solide, le driver du double push-pull est en classe AB avec 8mA de courant de repos (choix établi sous LTspice, avec le modèle fourni par On Semiconductor, DHT en regard). La puissance dissipée est donc de 45V*0.008A=0.36W, alors qu'au datasheet, la dissipation max sans dissipateur, est de 2W.
Bien à toi, Jean-Marc.
RE: ceci n'est pas un Kaneda... - rhr9 - 14/10/2018
audiotechno a écrit :Bonjour Dominique,
Voilà la solution que j'ai retenue pour l'alimentation de mon 4 x 15W.
Si ça peut t'inspirer. Bien sûr en 2 châssis !
http://www.audiotechno.fr/html/Ampli_4x15W_Classe_AB.htm
Cordialement
Alain
Bonjour audiotechno,

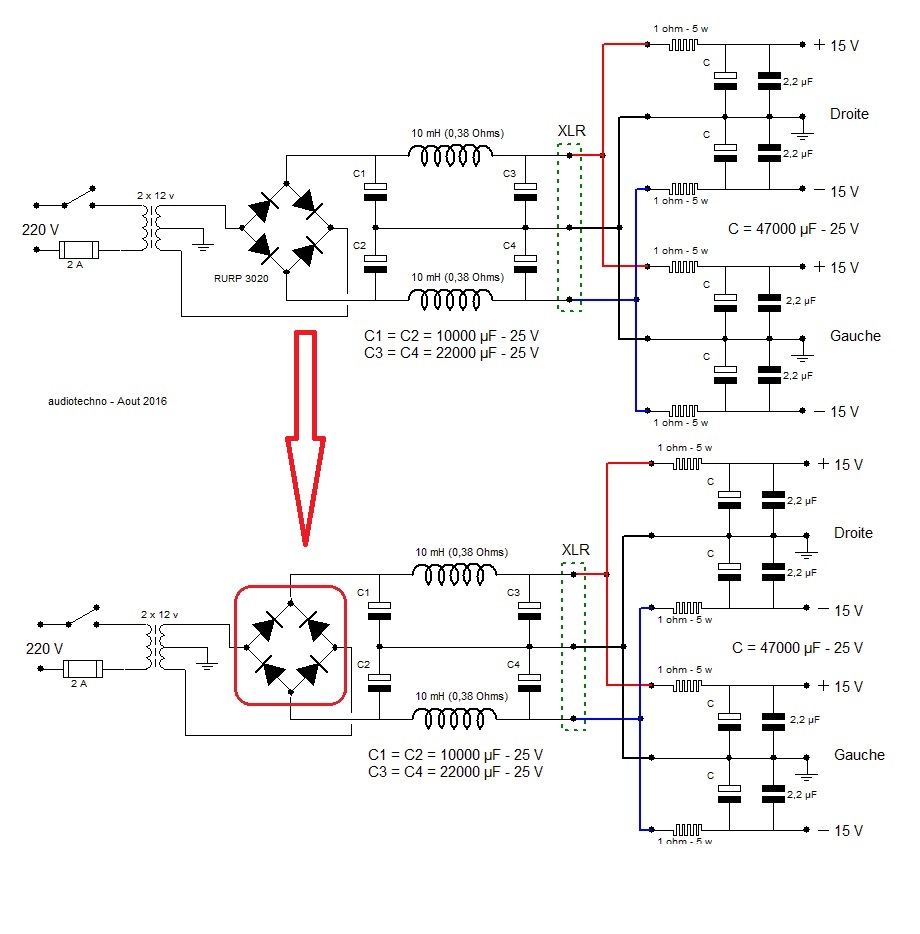

N'y a-t-il pas un problème d'orientation du pont de diode sur le schéma ?
RE: ceci n'est pas un Kaneda... - audiotechno - 15/10/2018
rhr9 a écrit :Bonjour rhr9,audiotechno a écrit :Bonjour Dominique,
Voilà la solution que j'ai retenue pour l'alimentation de mon 4 x 15W.
Si ça peut t'inspirer. Bien sûr en 2 châssis !
http://www.audiotechno.fr/html/Ampli_4x15W_Classe_AB.htm
Cordialement
Alain
Bonjour audiotechno,
N'y a-t-il pas un problème d'orientation du pont de diode sur le schéma ?
Bien vu et bien sûr qu'il y a un problème d'orientation du pont de diode sur le schéma. Mais d'où vient ce schéma, car quand je clique sur le lien que tu donnes, je ne vois pas ce schéma sur mon site !!!
Cordialement
Alain
RE: ceci n'est pas un Kaneda... - rhr9 - 15/10/2018
Bonjour audiotechno, Alain si je peux me permettre,
le schéma apparaît dans le message #405 en page 41 et dans le lien vers l'ampli 4 * 15 Watts
@ + Philippe.
RE: ceci n'est pas un Kaneda... - audiotechno - 15/10/2018
rhr9 a écrit :Bonjour audiotechno, Alain si je peux me permettre,Bonjour Philippe,
le schéma apparaît dans le message #405 en page 41 et dans le lien vers l'ampli 4 * 15 Watts
@ + Philippe.
Bien sûr que tu peux te permettre !
Cette histoire est incroyable !
Je viens d'aller voir le message 405 en page 41 et je ne vois pas ce que toi tu vois !!!
Je viens de faire une copie d'écran du message 405 et j'ai cliqué sur le lien. Là encore aucune trace de ce que tu me montre !!!
Je n'ai aucune explication à ce phénomène !!!
Si un lecteur peut faire la même manip... Merci
En voulant ajouter une image de la copie d'écran du message 405 je constat qu'elle a été réduite de 1,8 Mo à 74,17 Ko. Je ne sais pas si on peut distinguer le schéma qui est dessus.
