RE: Mon système HR - jys - 30/09/2019
* HP filtré en 24 dB, 36 dB passif
Le filtrage passif en entrée d'ampli (dans le cas d'une multiamplification) va bien aussi (composants et pentes "normaux")
RE: Mon système HR - qui? - 30/09/2019
Tout va bien, Jean-Yves ?
RE: Mon système HR - jeans - 30/09/2019
Le filtre à café.
Le seul que je maîtrise !
Jean
RE: Mon système HR - jeans - 30/09/2019
Bonsoir
Pour chercher la petite bête,
J'ai rajouté à l'arrière un tweeter, le jbl 2404 avec une capa 0,82 mf.
Les harmoniques apportent une image, une ambiance des lieux.
Les roulements de timbales sont à leur place au fond.
Le thème "Midnight Express" nous plonge dans l'ambiance carcérale.
Sur bruitage, une averse nous fait sortir le parapluie.
Je me souviens d'une ancienne publicité Elipson :
"L'orage gronde, la pluie tombe, tout le monde sort avec le parapluie. C'est ça la vérité Elipson".
Cordialement.
Jean
RE: Mon système HR - dgil - 30/09/2019
narshorn a écrit :dgil a écrit :On en revient au filtre de Jeans qui sert avant tout a accordé les HPs et pas trop charger l'ampli, expérience aussi déjà faite
dgil,
Ne serait-ce pas au contraire par opposition le filtrage actif (e.g. filtre avant amplification) qui permet de mieux contrôler les membranes de manière directe et donc de ne pas trop charger les amplis.
J'apporte ici mon tout petit brin d'expérience sur les filtres passifs
Sur le grave, un filtrage passif ajouté à un HP ne fait que "charger" davantage l'amplificateur, tout en induisant la pente de coupure acoustique voulue + modification de la courbe de phase acoustique du dispositif HP de grave + filtre.
Cela baisse aussi l'impédance résultante du tout sur une certaine bande de fréquence, et induit également un déphasage courant/tension dans cette zone qui peut devenir important, ce qui explique que certains amplis soient dits plus "costauds" que d'autres pour driver des charges dites "complexes" *.
De même, sur un moteur, changer la valeur du condo en tête ou les valeurs combinées condo tête série / self parallèle a un effet direct sur sa courbe de réponse en fréquence, sa courbe de phase acoustique mais aussi sur la courbe d'impédance du combo filtre + moteur vu par l'ampli. Une simple manip sous Xsim permet de s'en rendre rapidement compte.
En règle générale, plus le filtre passif a un ordre élevé, plus il ajoute une "difficulté" supplémentaire à l'amplificateur, qui est normalement conçu pour fonctionner sans broncher, mais il y a quand même des limitesC'est le prix à payer pour les caractéristiques d'ordre acoustique élevé dont on aurait besoin *.
Cela explique aussi la déception de certains quand ils ont branché une TSM-2 originale et complète en passif sur un ampli mono-triode de quelques watts; malgré le dit "haut rendement", et des timbres élégants à niveau confidentiel, le grave ne peut être tenu de manière convaincante quand on commence à demander à envoyer "plus de son".
Cordialement.
* HP filtré en 24 dB, 36 dB passif
j'ai plus de 100 db à 2,8 V , l'ampli est secondaire, toutefois j'utilise une puce pas assez bien pour certain mais très bonne pour moi
![[Image: 51yoz6%2BQvTL.jpg]](https://images-na.ssl-images-amazon.com/images/I/51yoz6%2BQvTL.jpg)
sa puissance instantané de 135 W aide pas mal pour les montés soudaines de 20 db
j'essais d'accorder au plus simple façon JBL 4311, ça m'inspire beaucoup, filtre minimaliste pente 6 db qui se résume à 2 capas et 2 potards.
le grave médium 15" fonctionne de 55 Hz à 2 Khz sans accident, on peut faire se que l'on veut derrière, ça c'est sur l'ampli LM3886, j'ai un sub optionnel accordé sous 55 Hz sur un ampli class D, un baffle plan de grand diamètre qui amène rondeur pour moi et traînage pour d'autre.
Je plante sur mon siège à 180 cm au milieu du bazar et je me régale !!
L'endroit est peu accueillant mais je me régale des oreilles, je partage mes essais d'accord en MP avec 2 gars super sympa, on se régale.
Le HR est une sacrée solution avec filtre minimaliste, ça marche du tonnerre !!
Honnêtement, je me pose pas trop de question comment réagit l'ampli, il réagit toujours bien même quand je fais des C/C avec mes branchements en volant
Pour résumer, il ne faut pas que jeans se prenne trop la tête avec le filtre, des systèmes minimalistes fonctionnent très bien.
Dgil
RE: Mon système HR - dgil - 30/09/2019
jeans a écrit :Bonsoir
Pour chercher la petite bête,
J'ai rajouté à l'arrière un tweeter, le jbl 2404 avec une capa 0,82 mf.
Les harmoniques apportent une image, une ambiance des lieux.
Les roulements de timbales sont à leur place au fond.
Le thème "Midnight Express" nous plonge dans l'ambiance carcérale.
Sur bruitage, une averse nous fait sortir le parapluie.
Je me souviens d'une ancienne publicité Elipson :
"L'orage gronde, la pluie tombe, tout le monde sort avec le parapluie. C'est ça la vérité Elipson".
Cordialement.
Jean
Jeans,
vous avez essayé d'aligner les moteurs en mettant le tweeter sur le médium ?
Dgil
RE: Mon système HR - jeans - 30/09/2019
Bonsoir dgil,
Je te rejoins sur le 6db.
Seuls les hp de qualité sont filtrés en 6 db dans leur bande linéaire.
Exemple typique chez JBL, leur premier Monitor, le modèle 4310.
Une paire trônait chez Monsieur Joseph Léon (Elipson).
Les hp alnico, le 30cm 2212 N'est pas filtré,
médium 2105 avec 13,5 mf vers 1 KHz,
tweeter LE 20-1 avec 3 mf vers 6 KHz
J'ai monté un deuxième bornier pour le 30 cm en biampli actif.

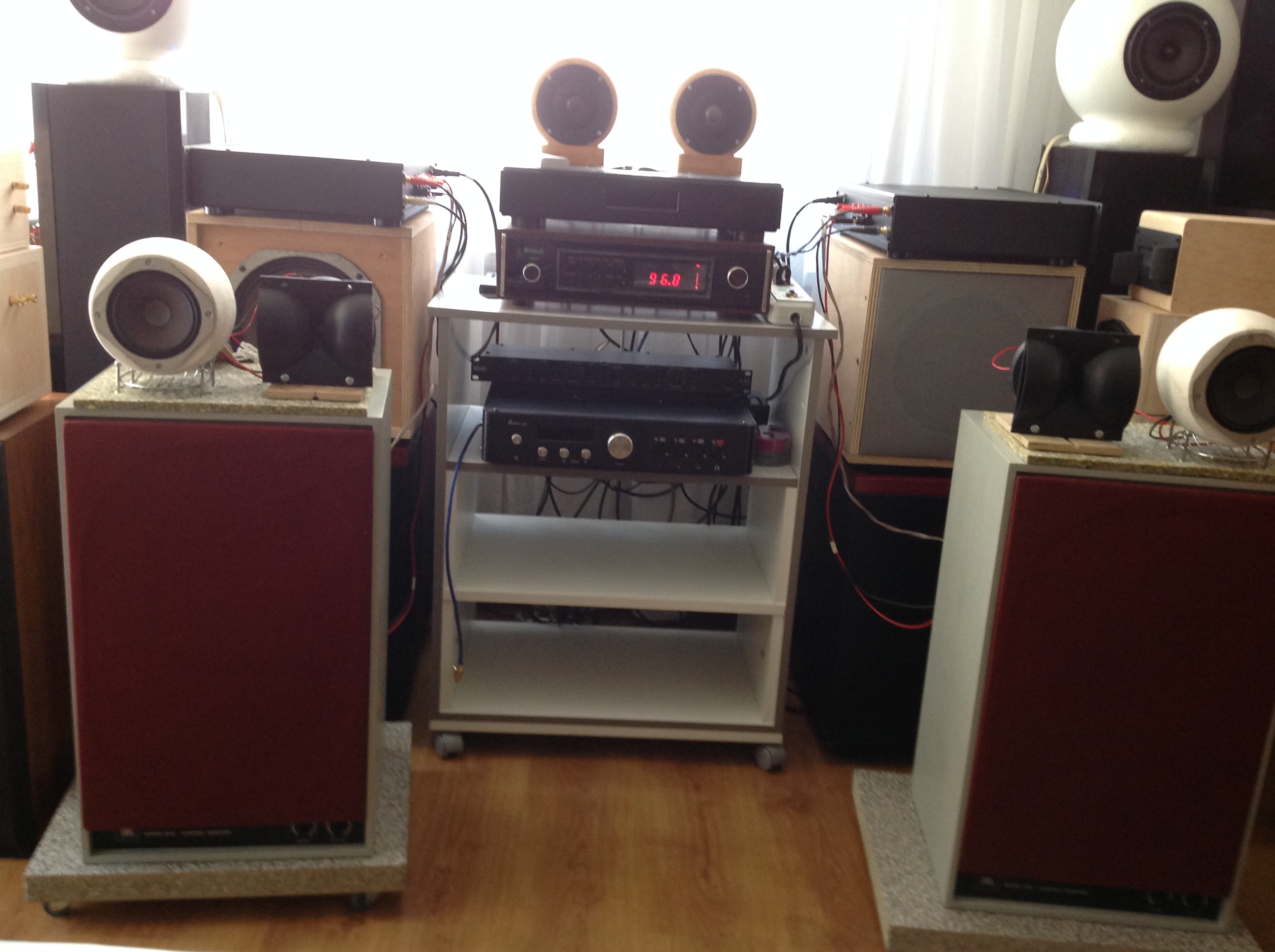

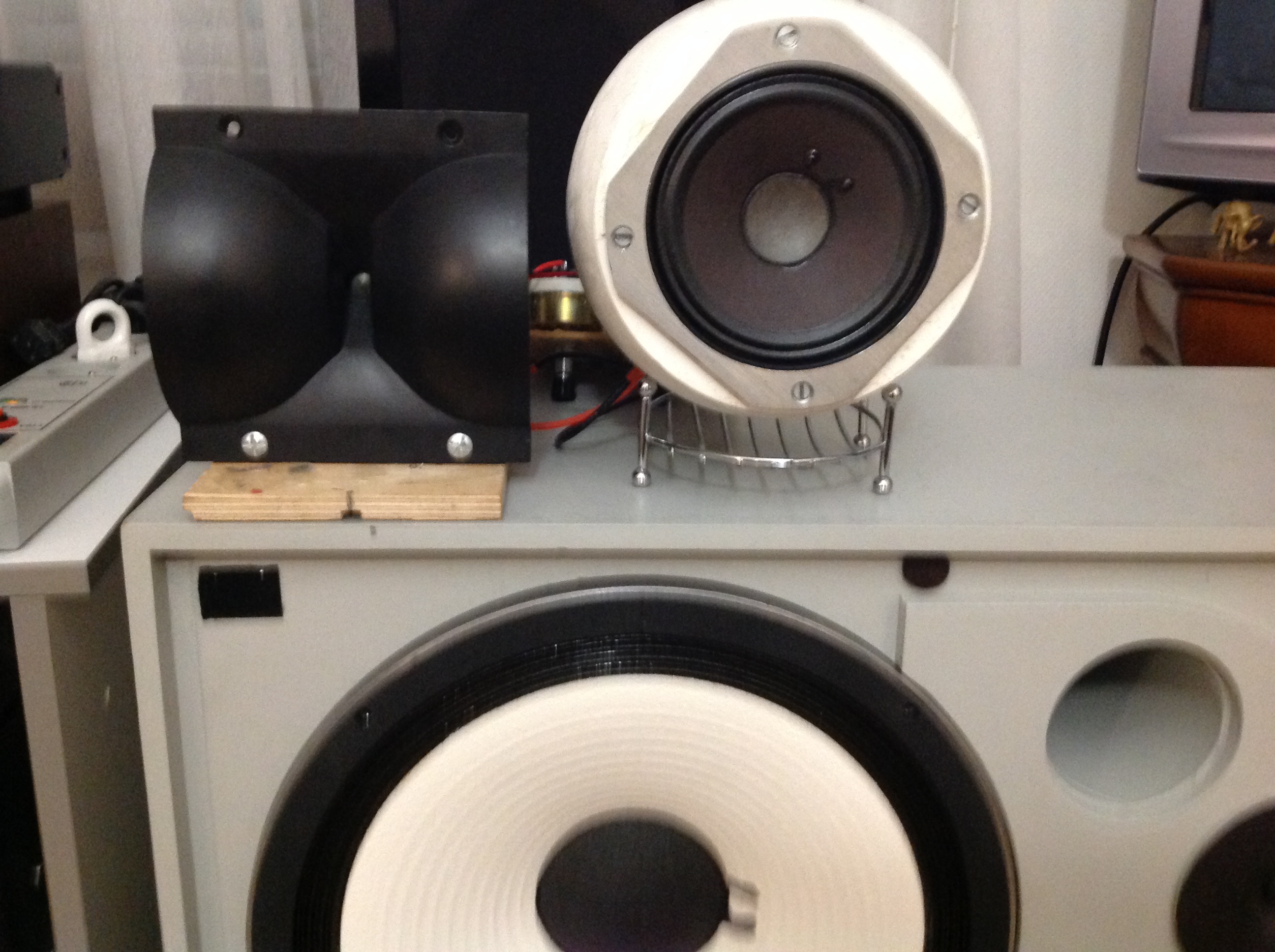

IPour une meilleure image, j'ai débafflé le médium dans une ogive Elipson à double résonateurs posée sur l'enceinte et le jbl 2404. Mêmes valeurs capas et atténuateurs. Un must.
RE: Mon système HR - jeans - 30/09/2019

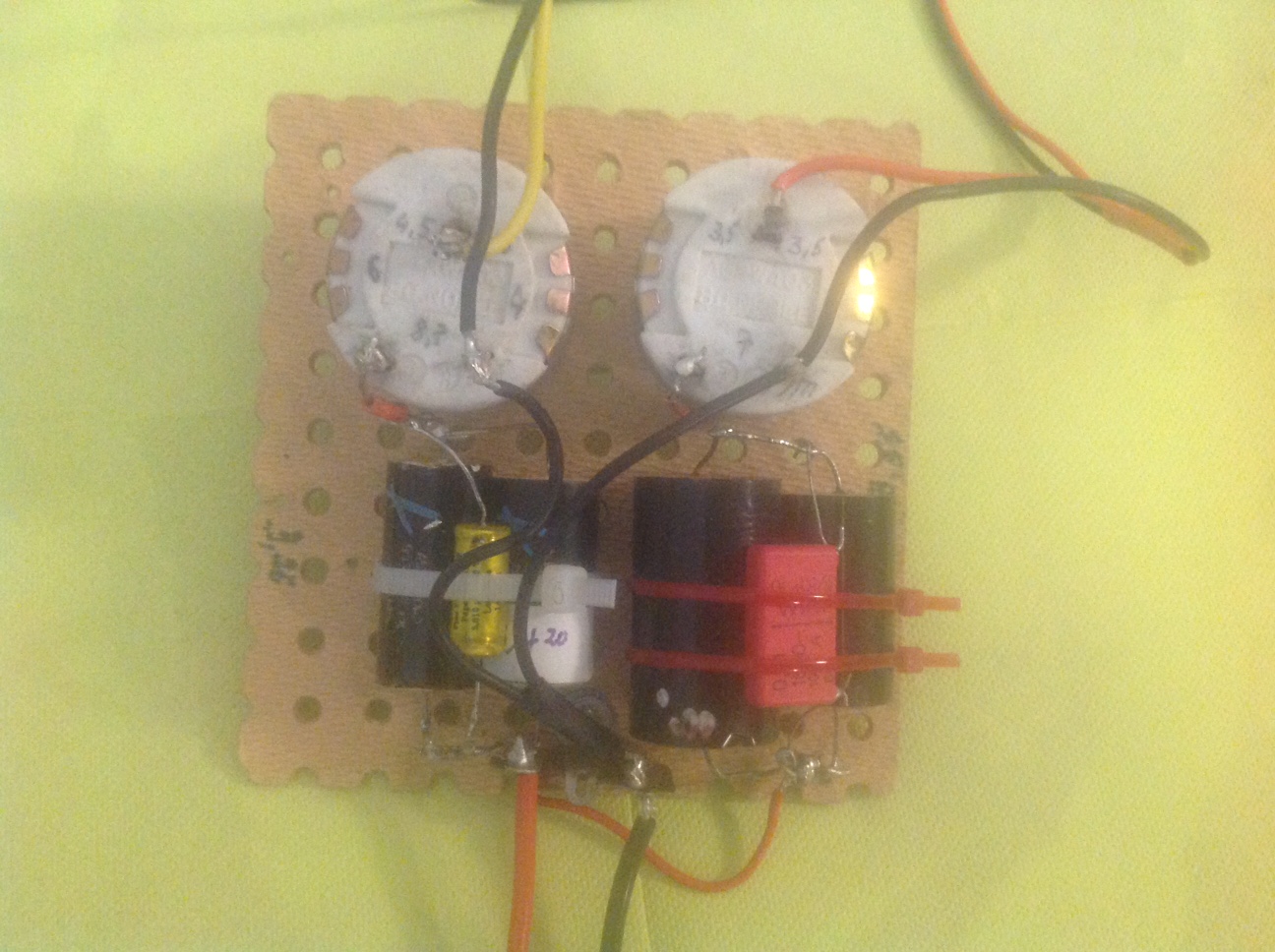

Filtre 4310 avec nouvelles capas.
0,01 mf papier huilé ( jaune) en parallèle avec 3 mf pour tweeter.
RE: Mon système HR - dgil - 30/09/2019

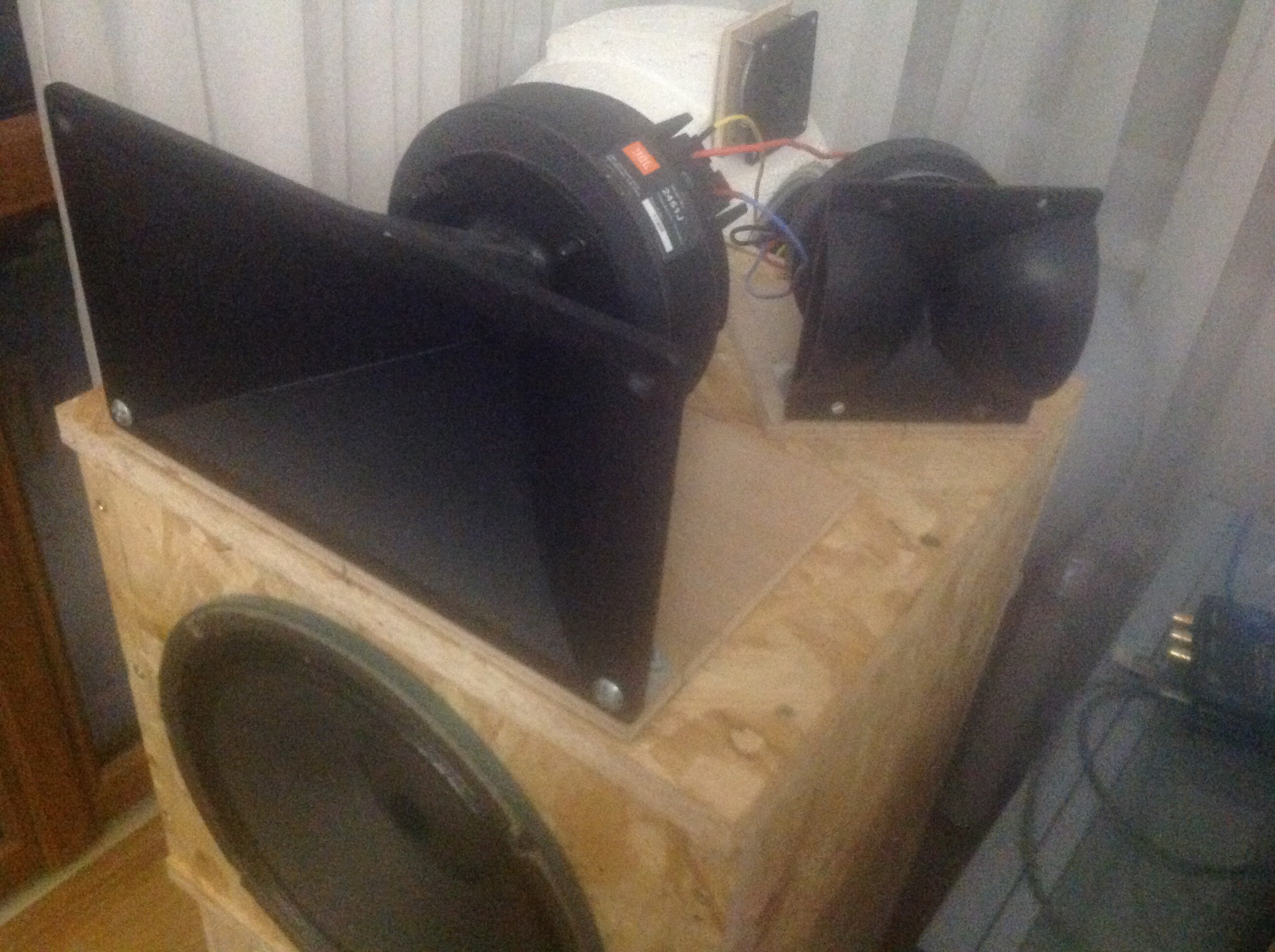

Passionnante ces filles !!
![[Image: mini_190930094813836859.png]](https://www.casimages.com/i/190930094813836859.png.html)
J'ai revu la déco depuis !!
le filtre et bien sûr tout est en ordre et en phase. (mesure confirme)
Dgil
RE: Mon système HR - jeans - 30/09/2019
dgil a écrit :jeans a écrit :Bonsoir
Pour chercher la petite bête,
J'ai rajouté à l'arrière un tweeter, le jbl 2404 avec une capa 0,82 mf.
Les harmoniques apportent une image, une ambiance des lieux.
Les roulements de timbales sont à leur place au fond.
Le thème "Midnight Express" nous plonge dans l'ambiance carcérale.
Sur bruitage, une averse nous fait sortir le parapluie.
Je me souviens d'une ancienne publicité Elipson :
"L'orage gronde, la pluie tombe, tout le monde sort avec le parapluie. C'est ça la vérité Elipson".
Cordialement.
Jean
Jeans,
vous avez essayé d'aligner les moteurs en mettant le tweeter sur le médium ?
Dgil
Non,
Le tweeter d'ambiance rajouté à l'arrière, après l'avoir positionné dans tous les sens.
Le bon sens près de chez soi (Crédit Agricole) !
