RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - gebesoft - 25/07/2017
Bonjour à tous, bonjour Dominique,
Le µPC1237 était bien dans ma boite hier, livré mardi 18. Je plonge dans l'ampli ce matin.
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - ALTECMANIAC - 25/07/2017

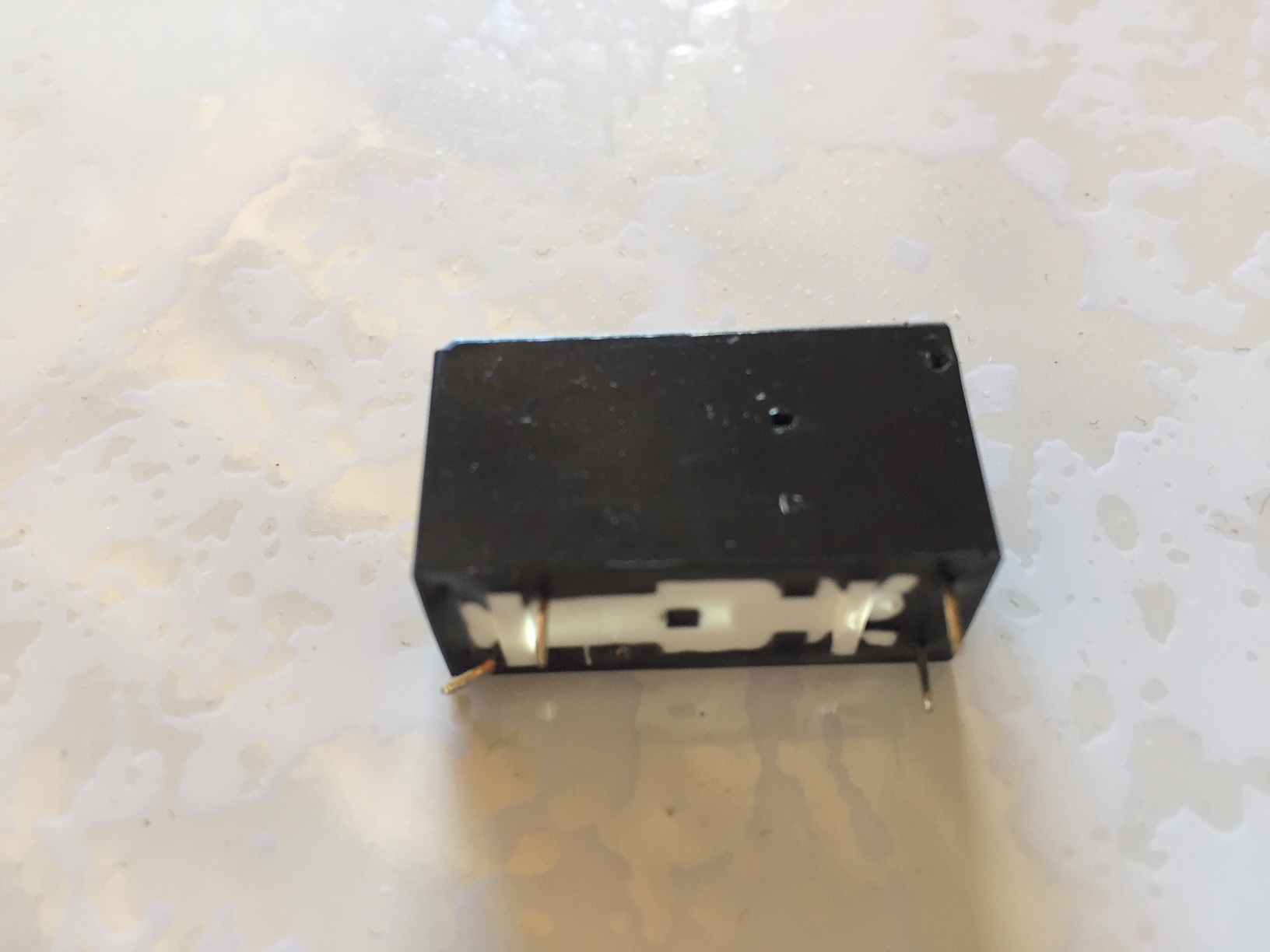

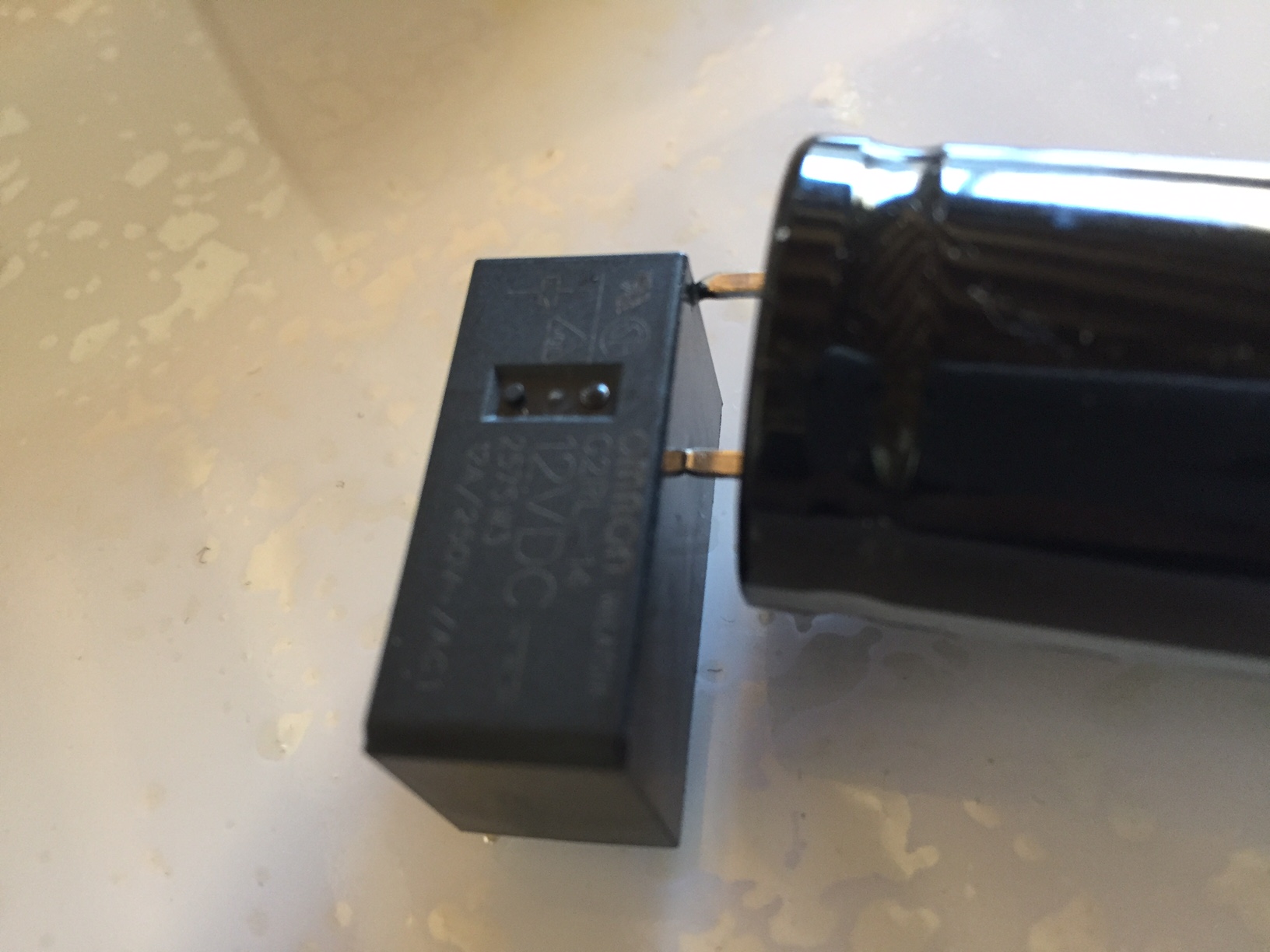

Bonjour à tous lors de la réception du kit alimentation il y a les pattes du "machin-truc" qui sont rentrées dans le corps plastique du "truc-bidule"...
Désolé, je n'ai pas les composants sous les yeux étant en panne d'internet à la maison, je fais cela depuis le boulot...chut...fo pas dire...
Est-ce grave?
Stéphane M.
Encore merci à Dominique, sa femme et Christian pour l'énorme travail effectué...
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - Dominique - 25/07/2017
ALTECMANIAC a écrit :Bonjour à tous lors de la réception du kit alimentation il y a les pattes du "machin-truc" qui sont rentrées dans le corps plastique du "truc-bidule"...Est-ce grave?
Si ça peut aider certains d'entre vous :
- Le "machin-truc" est un condensateur
- Le "truc-bidule" est un relais
A priori, rien à craindre pour le condensateur.
D'après la photo jointe du relais à cœur ouvert, ça peut être grave ou pas. Le plus radical est de vérifier la continuité de la bobine. Tu devrais trouver ~360 ohm sur les 2 pins situées du côté des trous. Si c'est le cas, une pastille d'adhésif fera l'affaire pour boucher les trous. Dans le cas contraire (résistance infinie = circuit ouvert), on peut procéder au remboursement du kit, on se débrouille pour trouver un relais de remplacement.
Vraiment désolés pour ce désagrément
.PS : La pin tordue peut être redressée 1 fois. Attention, une torsion de plus et elle casse.
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - Grand_Floyd - 25/07/2017
A priori ce n'est pas trop grave!Les pattes de condos n'ont pas l'air d'avoir pénétré profondément et la patte du relais peut se redresser délicatement à la pince.Ensuite tu peux essayer le relais avec une pile 9V pour t'assurer qu'il s'enclenche bien et franchement.Tu peux éventuellement boucher les trous et implanter le relais de façon à ce que cette face soit cachée par l'autre relais!
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - gebesoft - 25/07/2017
Pour vider les condos de l'alime vous prenez quoi comme résistance ?????
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - Grand_Floyd - 25/07/2017
J'utilise mes résistances de 8 ohms qui me servent de charge pour les mesures.Mais une résistance d'une centaine d'ohms de 1 ou 2 watts peut faire l'affaire!
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - Dominique - 25/07/2017
gebesoft a écrit :Pour vider les condos de l'alime vous prenez quoi comme résistance ?????"Bleeder resistor" ou "résistance de saignée".
Tu peux souder de façon définitive une résistance de 1K20 1/2W entre chaque rail d'alimentation et la masse sur la face des pistes du circuit imprimé. Il faudra tout de même quelques minutes après l'extinction de l'ampli pour vider complètement les condensateurs.
- Ce n'est vraiment pas indispensable de les installer d'autant que le circuit de protection HP assure une tempo de 6/7 secondes à la mise sous tension.
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - Grand_Floyd - 25/07/2017
J'ai cru comprendre que c'était juste pour les décharger pendant la phase d'essais,mais si c'est pour les décharger systématiquement à chaque mise hors tension,tu as raison!Personnellement je ne les décharge pas sauf à l'occasion de bidouilles.
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - gebesoft - 25/07/2017
Oui c'est uniquement pour décharger en phase de bidouille ou d'essai!
Ce matin j'ai essayé l'alime avec le 1237 (elle fonctionne très bien) et lors du branchement de l'alime auxiliaire sur la carte gauche une étincelle c'est produite......!
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - Dominique - 25/07/2017
Bonjour Gérard,
gebesoft a écrit :une étincelle c'est produite....Tu veux dire que l'étincelle s'est produite sur le connecteur Faston +17.4V lorsque tu l'as connecté à un module ampli. C'est plutôt rassurant.
- Sur la carte d'alimentation : à la mise sous tension, les condensateurs (2 x 2 200 µF) de l'alimentation auxiliaire se chargent. A l'extinction, ils ne se déchargent pas parce qu'il n'y a pas de "bleeder resistor" dans le circuit.
- Sur la carte ampli : Dans le circuit de l'alimentation auxiliaire, il y a un condensateur (2 200 µF) qui se chargera instantanément en puisant l'énergie des condensateurs non déchargés de la carte d'alimentation au moment où branchera le connecteur Faston.
