RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - Dominique - 22/07/2017

GG14 a écrit :Un examen attentif avec une lampe-loupe de la sérigraphie montre effectivement la broche n° 1.
Effectivement, le problème porte plus sur la précision et l'interprétation de la sérigraphie que sur le marquage du composant lui-même. On en tiendra compte dans les prochains projets.
GG14 a écrit :Ne gâche pas la qualité de ton travail car on touche au but.
La fatigue me gagne, Merci pour ton soutien.
GG14 a écrit :...ces foutus µpc sont loin d'être répandus dans la distribution.
C'est probablement le signe qu'ils sont obsolètes et que leur fabrication est arrêtée (quid en seconde source ?). Il est vrai que les circuits récents sont assez communément équipés de 6 ou 7 transistors à la place de ce µPC1237.


RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - Grand_Floyd - 22/07/2017

Il est vrai que la sérigraphie n'est pas très claire et que la loupe peut s'imposer!Pour info la broche 1 est la pin la plus proche des relais.


RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - Jaudio - 23/07/2017

Bonjour Dominique,
colis reçu hier, la poste a joué au foot avec... Colis troué, et pont redresseur abîmé, Plus de peur que de mal, à l’ohmmètre tout semble normal.
Encore merci pour toute cette logistique sans faille, bravo.
Jo.



RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - Dominique - 23/07/2017

Bonjour Jaudio,
Jaudio a écrit :la poste a joué au foot avec...
Euh..., je dirais plutôt "au lancer du poids"...

Tu es le premier a signaler ce type d'incident. Je suis même étonné que tu sois le seul quand on connait la qualité de service déplorable de La Poste. Ceci dit Mondial Relay est encore pire. Heureusement qu'il n'a pas de dommage à constater.

PS : Le trou est le point d'ancrage du transformateur.


RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - Jaudio - 23/07/2017

Oui étonnant qu'il n'y est pas plus de colis défoncés. Feraient-ils des progrès!!!Rolleyes

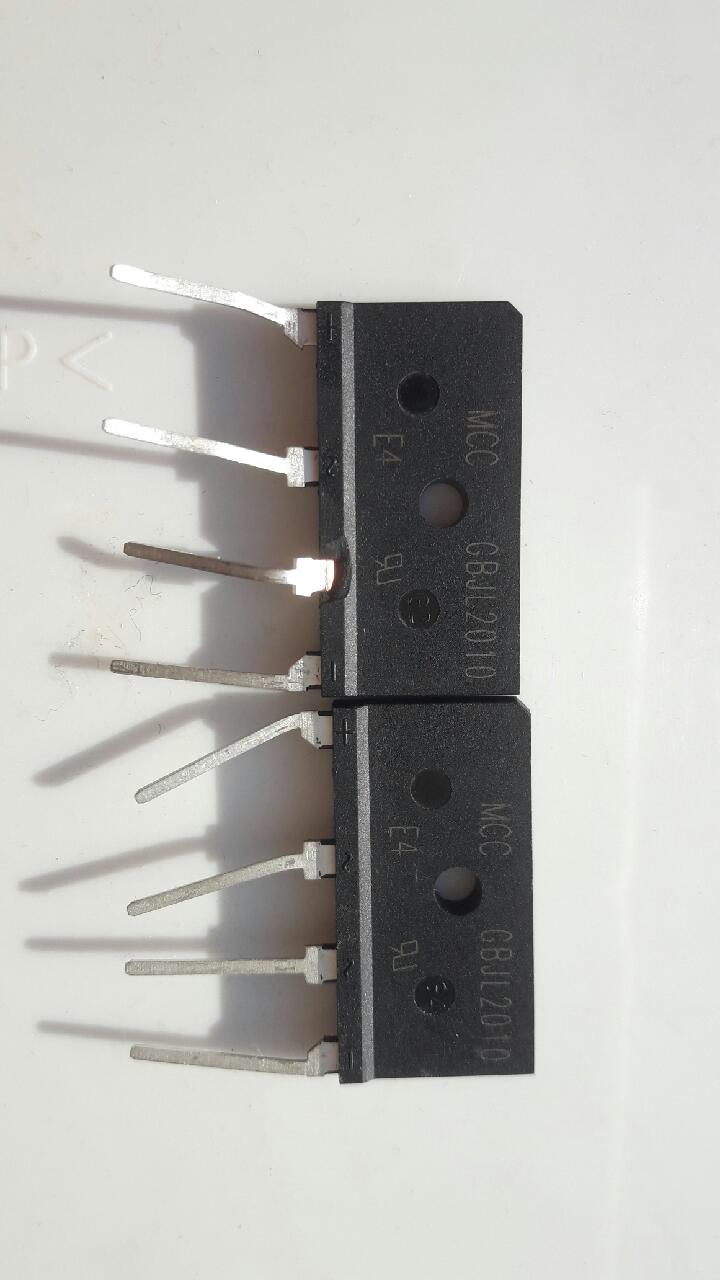

Sur la photo des pont, on peut voir un éclat sur la base de la 2ième patte de droite. Les pattes sont bien voilées, je verrais bien quand je redresserais tout ça à la pince plate si rien ne bouge.
Amicalement
Jo.


RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - Dominique - 23/07/2017

Jaudio a écrit :Oui étonnant qu'il n'y est pas plus de colis défoncés. Feraient-ils des progrès!!!Rolleyes
Sur la photo des pont, on peut voir un éclat sur la base de la 2ième patte de droite. Les pattes sont bien voilées, je verrais bien quand je redresserais tout ça à la pince plate si rien ne bouge.
Amicalement
Jo.
Je t'ai envoyé un MP avant de lire ton dernier post...


RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - Grand_Floyd - 23/07/2017

Voici (enfin) le schéma de l'alim :
[Image: alim_k10.jpg]

En plus grand : https://i11.servimg.com/u/f11/16/54/12/44/alim_k11.jpg

Et en pdf :
.pdf   ALIM K209 GF.PDF (Taille : 89,02 Ko / Téléchargements : 467)


RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - HaH - 23/07/2017

De nouveau un très grand merci Christian.


RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - Jaudio - 24/07/2017

Bonjour à tous,
une petite question pour Grand-Floyd,

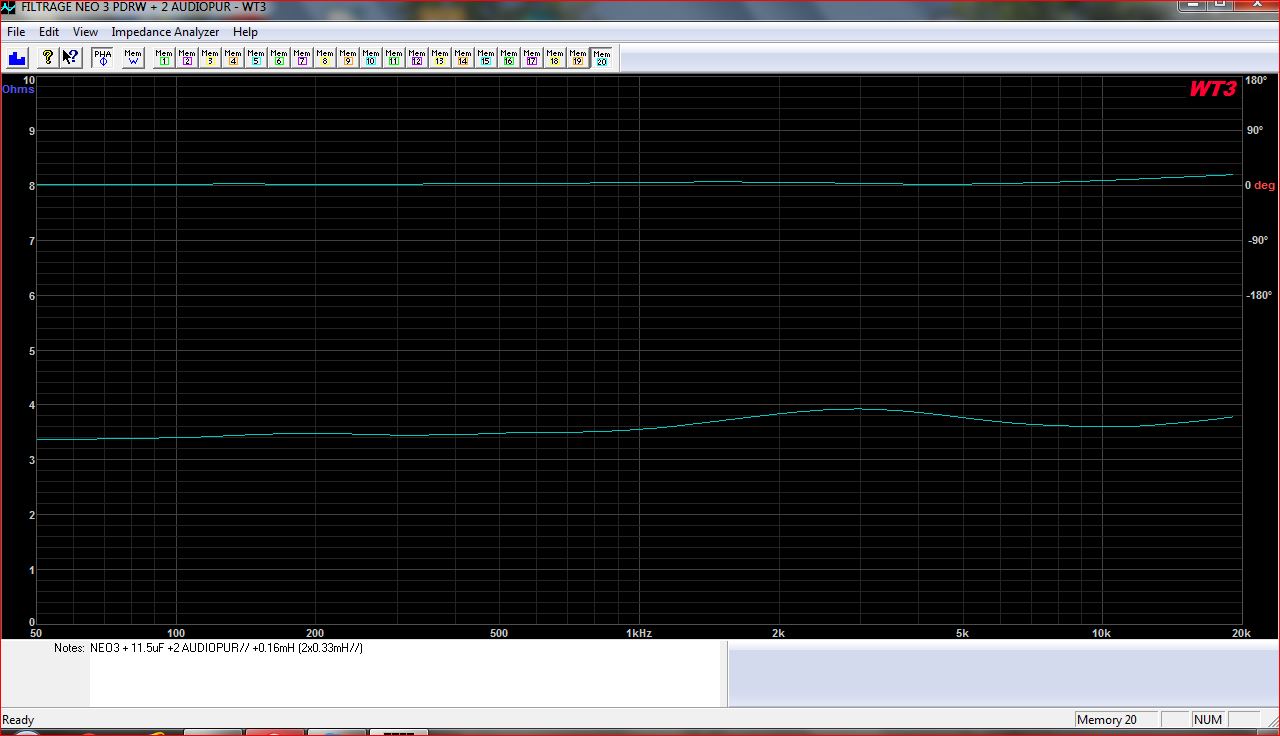

Christian y aurait-il une incompatibilité avec une impédance faible?
Devrais-je prévoir une modif pour plus de dissipation ou, autrement dit, ou sont les limitations dans le montage actuel?
Merci pour tout
Jo.




RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - Grand_Floyd - 24/07/2017

Bonjours Jo,
