RE: Sources d'approvisionnement des transistors pour amplis Kaneda - Grand_Floyd - 02/04/2020

L'important n'est pas que ce soit des vrais Toshiba ou pas, mais qu'ils soient conformes aux spécifications du constructeur! Le traceur de courbes s'impose pour cela, et des tests de tenues aux tensions sont utiles aussi, si le transistor doit travailler près des limites.

RE: Sources d'approvisionnement des transistors pour amplis Kaneda - jsilvestre - 02/04/2020

Grand_Floyd a écrit :Bonsoir Joël,
Effectivement au traceur de courbes ça parle. Voici ce que j'ai relevé sur les 2 Jfets avec le traceur atlas DCA Pro :

Petit jeu pour tout le monde : lequel choisiriez-vous et pourquoi?

Bonjour Christian,

avec des 2SJ74 les courbes sont encore plus horribles!

Joël

RE: Sources d'approvisionnement des transistors pour amplis Kaneda - Grand_Floyd - 02/04/2020

J'ai des 2SJ103BL avec sérigraphies verticales et encoches centrées sur le dessus,avec de bonne courbes:
[Image: id_vds12.jpg][Image: id_vgs11.jpg]

RE: Sources d'approvisionnement des transistors pour amplis Kaneda - JM Plantefeve - 02/04/2020

Bonjour Christian,

Puisqu'il est question de transistors à effets de champ, le rappel de François D. sur un autre fil de la revue LED, m'amène à retrouver un article qui m'avait initié à l'époque : 6 pages dans le n°36, par Jean Hiraga en 1986.

Ah, les boîtiers doublés...


Jean-Marc.

RE: Sources d'approvisionnement des transistors pour amplis Kaneda - Grand_Floyd - 02/04/2020

Bonjour Jean-Marc,

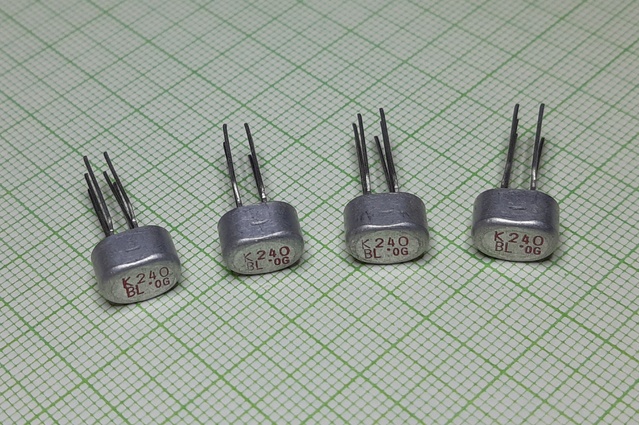

Ah oui les 2SK240 qui étaient utilisés sur le préampli Kaneda paru dans l'Audiophile.
Merci pour l'article!

RE: Sources d'approvisionnement des transistors pour amplis Kaneda - Grand_Floyd - 02/04/2020

Pour ma part je recommande les ouvrages de Jean-Pierre Oehmichen, qui ont été mes livres de chevet, dont celui-ci pour les FET :

[Image: 06193810.jpg]

Ouvrage très abordable,dans le même esprit que ceux d'Eugène Aisberg qui était un peu son maitre à penser!

RE: Sources d'approvisionnement des transistors pour amplis Kaneda - jsilvestre - 02/04/2020

Christian j'ai pensé à toi qui a trié des centaines de transistors à la main. Cette machine mesure 200 jfet en 1/4H et fait des paires de 3 à +/- 0.5% sur le Vgs pour plusieurs courants de drain. Un peu long à fabriquer mais après ça marche tout seul!

Les composants cms n'ont pas que des inconvénients!

https://vimeo.com/403430179

Joël

RE: Sources d'approvisionnement des transistors pour amplis Kaneda - Grand_Floyd - 02/04/2020

Pfffff ! On n'arrête pas le progrès. Rolleyes

RE: Sources d'approvisionnement des transistors pour amplis Kaneda - UltimateX86 - 04/04/2020

Grand_Floyd a écrit :Bonsoir Joël,
Effectivement au traceur de courbes ça parle. Voici ce que j'ai relevé sur les 2 Jfets avec le traceur atlas DCA Pro :

[Image: id_vds11.jpg]

[Image: id_vgs10.jpg]

Petit jeu pour tout le monde : lequel choisiriez-vous et pourquoi?

Celui de gauche est déjà un peu au dessus du datasheet... Mais la droite c'est l'envolée sauvage
Je n'utiliserais pas celui de droite en générateur de courant

RE: Sources d'approvisionnement des transistors pour amplis Kaneda - UltimateX86 - 04/04/2020

J'ai un nouveau projet pour lequel je vais avoir besoin de 2SJ103Y et BL... en différentiel et cascode, les canal P sont encore plus difficile a trouver, même en CMS
