RE: Tannoy Red monitor - AndréJ - 01/02/2025
(31/01/2025-21:49:05)Julien a écrit : Salut
Super merci pour les infos, il y en a que je n’avais pas.
Pour ma part, je pensais faire rapidos une paire « de test » de LE1 Lockwood (bass reflex mais « freiné » par un absorbant à plat entre HP et event…) en contreplaqué.
Dans les 220l.
Les filtres des red sont scellés dans des boîtes en fer blanc, inouvrables sans tout ruiner, je ne touche pas.
En plus j’ai mesuré des valeurs cohérentes pour les capas et self de grave….
Filtre DIY testé mais il y a un « petit trou » autour de 1000Hz (coupure), et une sacrée bosse sur le médium ensuite si on ne corrige pas avec un RLC parallèle qui adapte le Z de la compression.
Comme tu le sais, le schéma des filtres des Gold est différent et réglable…
PS: tes gold sont magnifiques, archi neufs, incroyable !
Julien
Bonjour,
Ces Loockwood ont l'air très bien, le problème avec les coaxiaux, c'est de pouvoir positionner le HP suffisamment haut pour avoir la compression à hauteur d'écoute. Là ça a l'air pas mal du tout.
Ce que j'ai entendu de mieux avec les Gold, c'était une colonne assez volumineuse mais avec le centre du HP placé à plus de 80 cm... du sol.
A plus
André
RE: Tannoy Red monitor - JDBJ342 - 03/02/2025
C'était le problème avec les Lancaster que j'avais avant de démonter les HP..... de gros tabourets carrés faisaient l'affaire.
Un caisson de 300L avec 100cm de hauteur et un petit chariot à roulette de 10-15cm, cela devrait le faire...
RE: Tannoy Red monitor - Julien - 30/09/2025
Salut

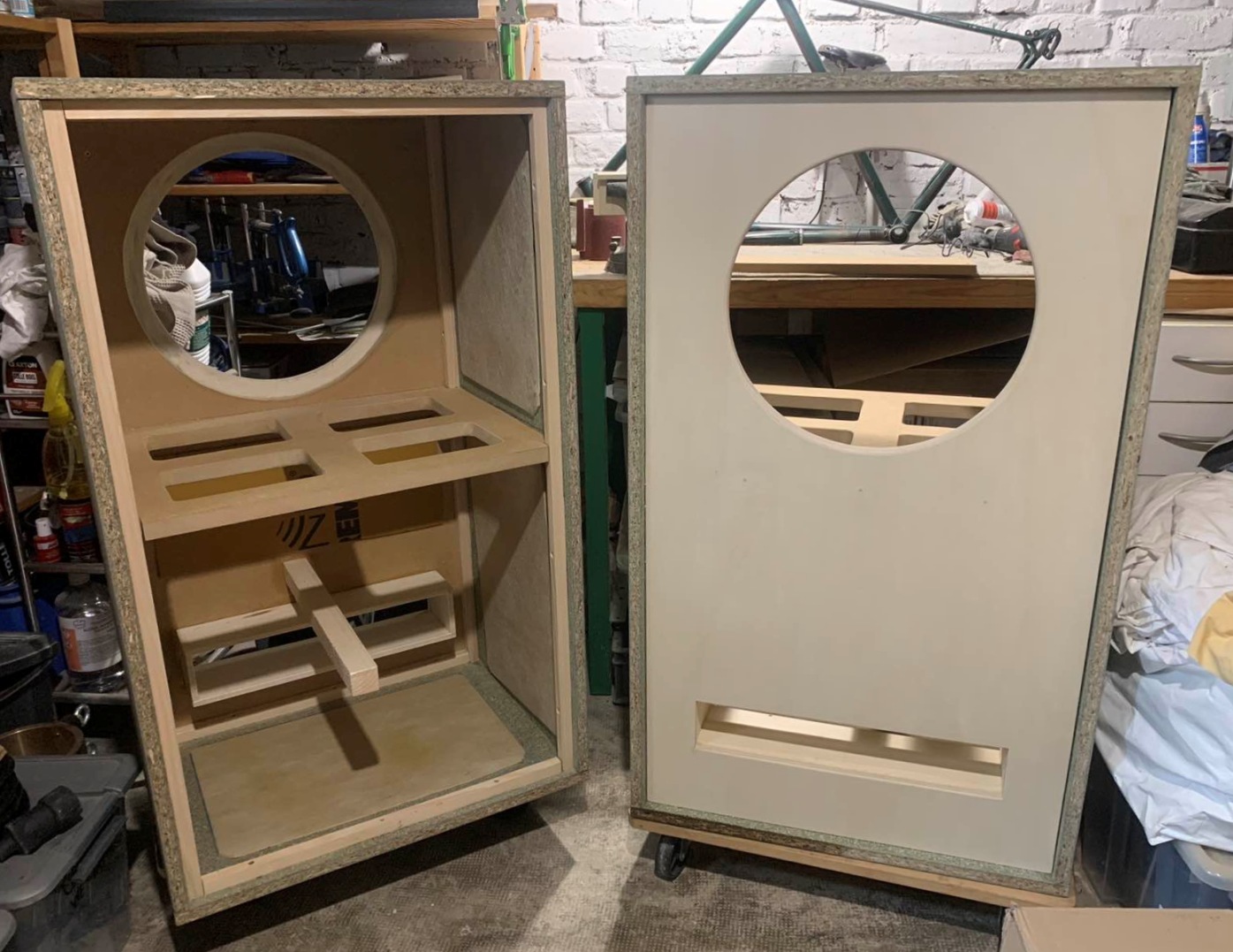

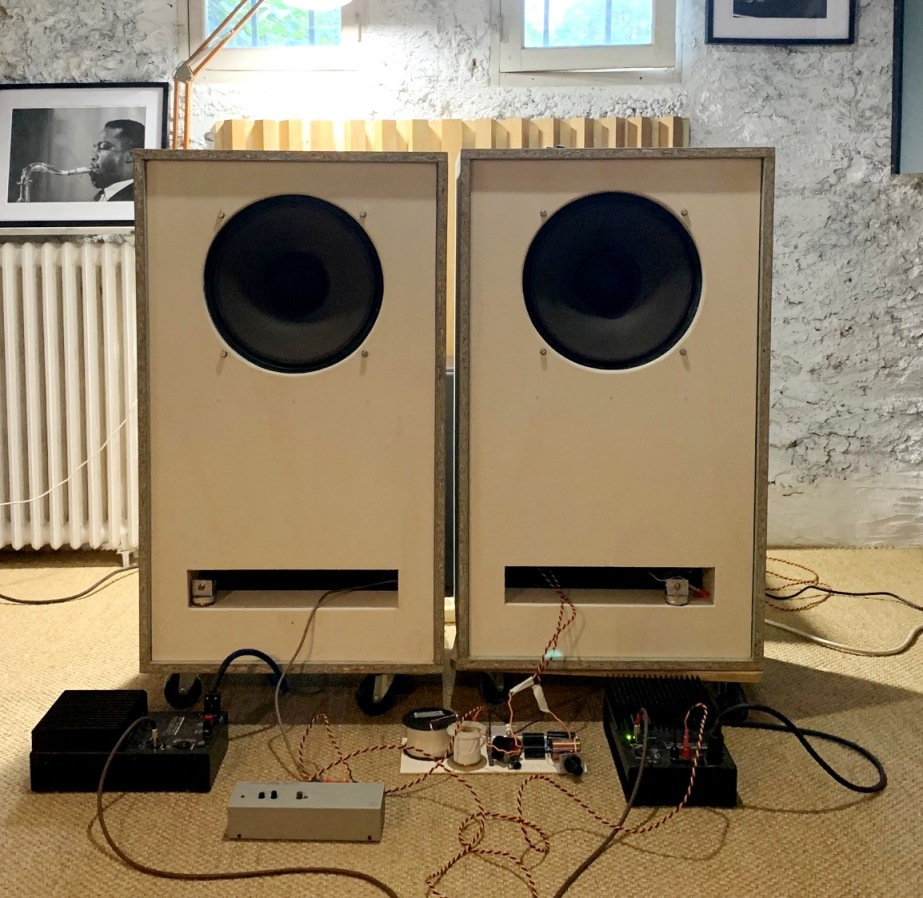

Après pas mal de bricolage, j'ai avancé sur les Tannoy RED, avec une paire de prototypes inspirés des Lockwood LE1 et d'un modèle Tannoy rectangulaire.
La où ça se corse - et c'est ce que je redoutais - ce sont les filtres, non modifiables d'origine, mais ce n'est pas mauvais, loin de là.
J'ai fait des mesures avec le fond ouvert, fermé, plus ou moins d'absorbants, des écoutes diverses en mono sur un HP côte côte... ainsi qu'une tentative de filtre DIY permettant de changer des composants.
Questions posées dans le message suivant
Julien
RE: Tannoy Red monitor - Julien - 30/09/2025
Voici la question et le constat.
J'ai un ''pic'' de 4-5dB à 500Hz, assez précis.
C'est perceptible à mon avis à l'écoute, surtout maintenant que je le sais
Ce pic semble provenir du grave, exclusivement. Les mesures séparées grave / aigu le démontrent.
L'aigu ne descend pas en dessous de 1000Hz, qui est la coupure choisie d'origine dans le filtre Tannoy
Donc je n'ai pas réussi à couper plus bas le grave et l'aigu pour ''gommer'' ce pic.
En corrigeant des trucs, on fait varier le pic, et on arrive même à l'annuler quasiment avec un RC linéarisant l'impédance du grave (qui remonte, of course). Mon RC linéarise peut être trop, autour de 12 ohms constant...
Mais on creuse alors la courbe générale, dramatiquement la bande des 600-1000Hz.
L'avantage du filtre Tannoy est qu'il utilise un RC série sur l'aigu qui ajuste le niveau et en laissant monter l'aigu à 8-16kHz.
j'ai l'option d'un RLC parallèle qui ajuste le niveau de médium aigu (c'est indispensable à l'écoute)
j'ai tenté de varier les composants du grave (L et C) d'un facture 2-3 pour chacun, mais sans trop de succès pour le moment...
Question : auriez vous une idée pour linéariser le grave autour de 500Hz, mais sans abaisser les niveaux à 600 et 800Hz ?
Il semble qu'il y ait une résonance du filtrage du grave entre R, C, et le HP.
Je joins quelques relevés et le schéma du filtre réel, basique pour le grave... attention, ca ''fait peur'' mais c'est 5dB par graduations !!
Julien
courbe générale dans un certain mode, mais où on voit bien le ''pic'' à 500Hz et l'effet de creusement du réseau R de linéarisation du grave (en bleu)...

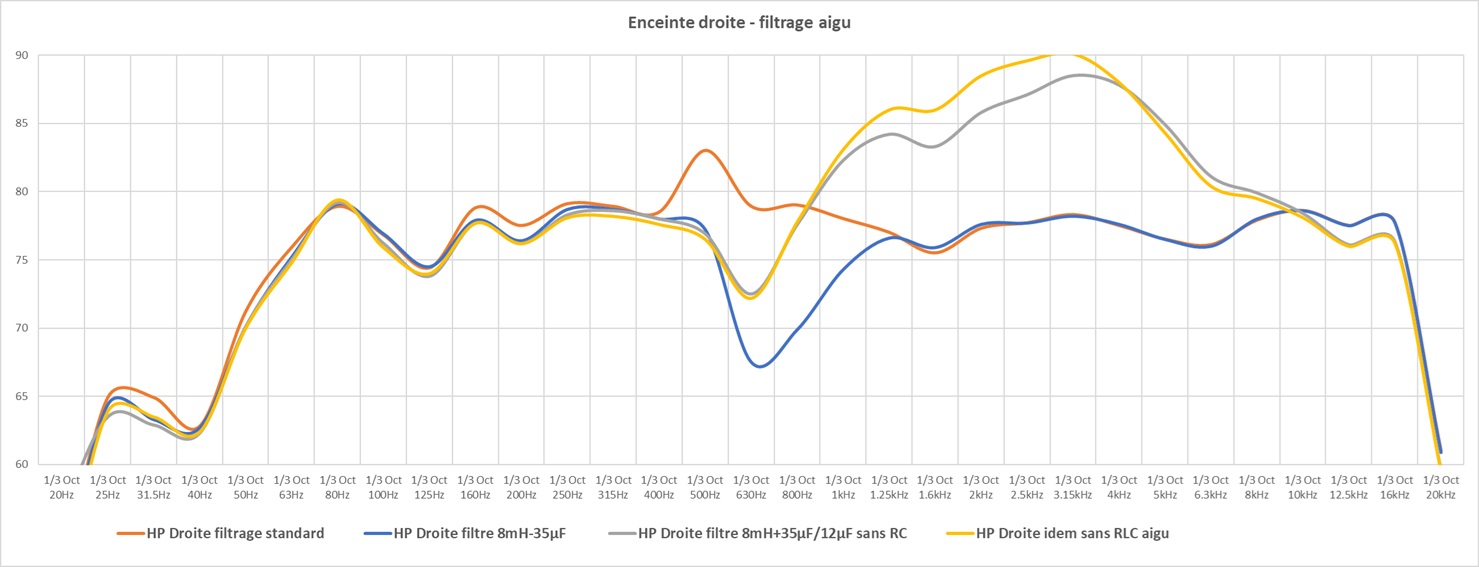

courbe générale où on voit bien le pic et la variation de l'option RLC parallèle sur l'aigu.

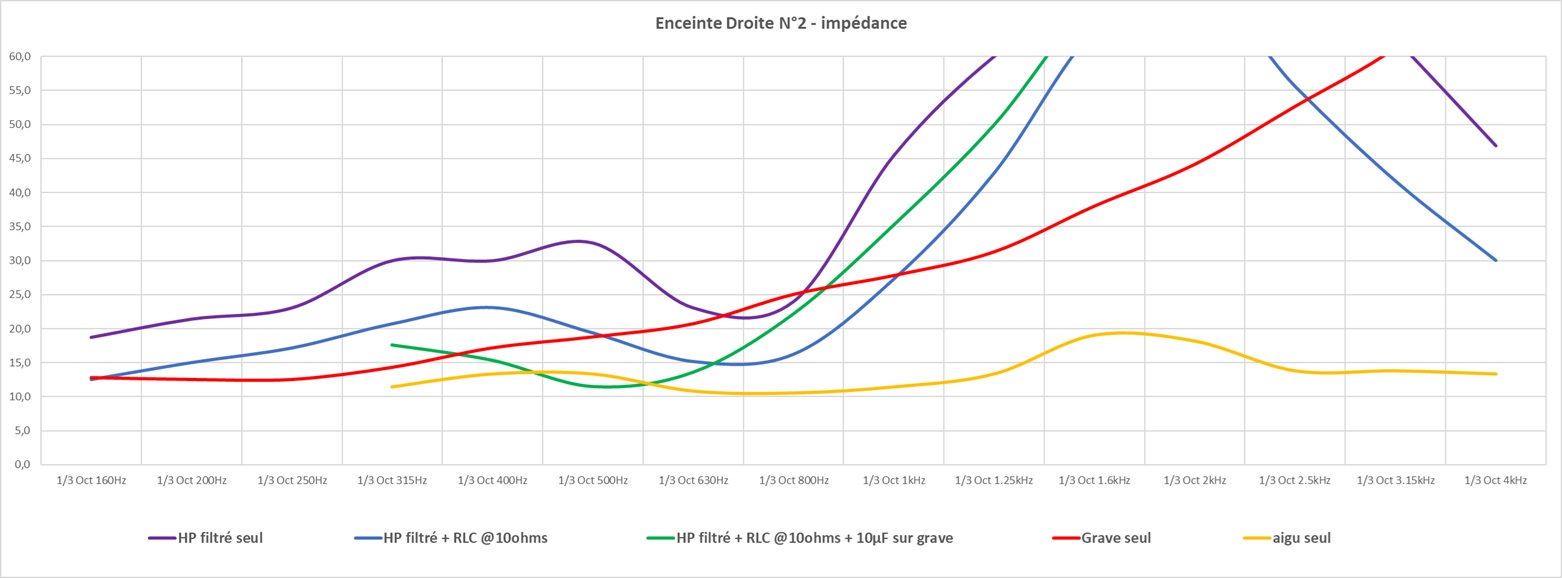

Impedance mesurée HP
filtre original, avec l'option RLC que j'ai ajoutée extérieurement au boîtier...
RE: Tannoy Red monitor - Julien - 06/11/2025
Salut
je constate que les mesures de Petoin et ses filtres de linéarisation des ALtec ont plus de succès que mes pauvres Tannoy.
Vous préférez les US à l'Angleterre
Voici ce à quoi j'arrive mesuré dans un environnement absorbant, à 50cm et 10°.
En premier jet, en mono et dans l'axe, ça sonne peut être un peu ''brillant'' pour mon goût, mais c'est une base (ces HP ne s'écoute surtout pas dans l'axe... )
Mais je n'arrive pas à faire fonctionner un RLC efficace sur la bosse à 500Hz.
je cherche -5dB à 500Hz, pour ce HP de Z=15 Ohms corrigé ''flat'' par réseau RC.
filtre bouchon ''le plus étroit possible'' (-1dB max à 400Hz et 600Hz)
Julien
RE: Tannoy Red monitor - jimbee - 06/11/2025
(06/11/2025-16:20:46)Julien a écrit :
je cherche -5dB à 500Hz, pour ce HP de Z=15 Ohms corrigé ''flat'' par réseau RC.
filtre bouchon ''le plus étroit possible'' (-1dB max à 400Hz et 600Hz)
Julien
Cela donnera de fortes valeurs de capa, genre > 100 µF
joint l'outil ( feuille de Plantefeve en version OpenOffice ) changer l'extension de txt -> ods
RE: Tannoy Red monitor - tonipe - 06/11/2025
Citation :je constate que les mesures de Petoin et ses filtres de linéarisation des ALtec ont plus de succès que mes pauvres Tannoy.
Je n'ai jamais cherché à vous faire concurence !
Citation :auriez vous une idée pour linéariser le grave autour de 500Hz, mais sans abaisser les niveaux à 600 et 800Hz ?
Quelle est la fréquence de résonance de la partie compression ? (sur la courbe d'impédance)
RE: Tannoy Red monitor - melbamel - 06/11/2025
(30/09/2025-15:39:29)Julien a écrit : J'ai un ''pic'' de 4-5dB à 500Hz, assez précis.
Ce pic semble provenir du grave, exclusivement. Les mesures séparées grave / aigu le démontrent.
L'aigu ne descend pas en dessous de 1000Hz, qui est la coupure choisie d'origine dans le filtre Tannoy
[/b]
Bonjour Julien,
Ce pic est peut-être dû à la FR du tweeter. La FC à 1KHz du tweeter semble en accord avec une FR d'environ 500/600Hz
De plus le woofer a trés probablement une impédance à 500Hz minimal.
De ce fait la remonté d'impédance à la FR du tweeter fait que le signal électrique prends le chemin le moins résistif => Entièrement renvoyé sur l'hp de grave au lieu d'être filtré
Comme le dit Dominique, il faudrait probablement étudier la courbe d'impédance du tweeter et ajuster un RLC en // afin de limité les renvois en surplus de signal vers l'HP de grave (le signal électrique filtré du tweeter passera ainsi en partie à travers le RLC en // au lieu de passer quasi entièrement à travers le Woofer)
Cdlt,
François
RE: Tannoy Red monitor - RM8Kinoshita - 06/11/2025
(30/09/2025-15:23:10)Julien a écrit : Salut
Après pas mal de bricolage, j'ai avancé sur les Tannoy RED, avec une paire de prototypes inspirés des Lockwood LE1 et d'un modèle Tannoy rectangulaire.
![[Image: attachment.php?aid=47121]](https://forums.melaudia.net/attachment.php?aid=47121)
La où ça se corse - et c'est ce que je redoutais - ce sont les filtres, non modifiables d'origine, mais ce n'est pas mauvais, loin de là.
J'ai fait des mesures avec le fond ouvert, fermé, plus ou moins d'absorbants, des écoutes diverses en mono sur un HP côte côte... ainsi qu'une tentative de filtre DIY permettant de changer des composants.

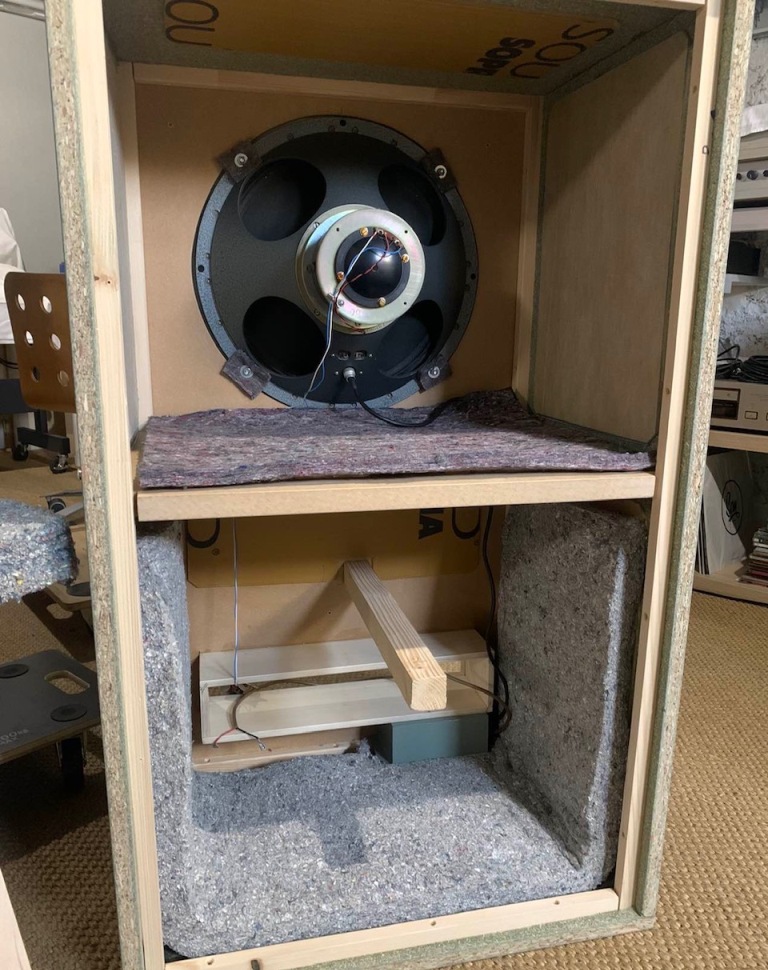

A priori je ferais aussi un amortissant en "U" (excellent) inversé similaire à celui de la partie basse, mais dans la partie haute.
Et une épaisseur sur le fond aussi, voire doublée. Casser les retours vers la membrane est important.
Mais pas de feuille amortissante sur la séparation /raidisseur ajouré car cela perturbe le fonctionnement bass reflex
crdt.
RE: Tannoy Red monitor - JM Plantefeve - 07/11/2025
(06/11/2025-16:20:46)Julien a écrit : je cherche -5dB à 500Hz, pour ce HP de Z=15 Ohms corrigé ''flat'' par réseau RC.Bonjour Julien,
filtre bouchon ''le plus étroit possible'' (-1dB max à 400Hz et 600Hz)
Avec ce jeu de formules :
Et les valeurs normalisées : 12Ω / 180µF / 0,56mH :
Bien à toi, Jean-Marc.
