RE: IDEA - œdicnème - 22/11/2024
Bonjour JM Plantefeve,
Le TransNova est apparu en mars 1983 dans un article
de la revue américaine au nom original AUDIO (disparue depuis) .
Je fréquentais à l'époque la libraire britannique Brentano's
avenue de l'Opéra à Paris et ai acheté le numéro qui comprenait
un article avec schéma sur cet amplificateur de la firme Acoustat
spécialisée en haut-parleurs électro-statiques.
Son concepteur James Strickland a ensuite travaillé
chez Hafler, firme connue pour ses produits de prix raisonnable,
pour des amplificateurs utilisant le même principe, dont le TA1600
bien connu.
Ce qui attire particulièrement l'attention de ces circuits,
c'est l'utilisation pour l'étage de sortie qui a du gain en tension
de Mos-Fets avec leurs sources à la masse et sortie par les drains
via des condensateurs faisant partie de l'alimentation.
Chaque voie a une alimentation propre pour son étage de puissance,
celle de son étage petits signaux de tension moins élevée,
peut, en stéréo, être commune aux deux voies.
Bien que le circuit soit assez simple et robuste, je crois, il n'a pas eu
de succès auprès de la gent DIY. J'espère pouvoir m'y mettre.
De la doc :
RE: IDEA - œdicnème - 22/11/2024
Il existe plusieurs circuits "moyens" signaux pour les TransNova.
Ci-dessous, quelques schémas :
RE: IDEA - JM Plantefeve - 22/11/2024
(22/11/2024-08:55:48)italia a écrit : ce que je me tue a répéter depuis le début, un OP et des exicon Lmos Lateral mosfetEt moi je dis que ton schéma +/-48V en post #1 ne peut fonctionner nominalement avec un OP42. Il faut le reprendre, par exemple en adoptant une structure Transnova.
un OP 42 fait le job pas besoin de VAS compliquée
RE: IDEA - italia - 22/11/2024
pourquais faire simple quand on peut faire compliquée???
Chevin c'est des alim smps 100Khz sans condos électrolytiques au secondaire environ -100V et +100V +- en fonction des ampli serie A
que des film MPP ou MKP 160V entre 6.8 et 10uF a volonté,
uniquement des Philips axiales 2200uF aux +-15V des OP haute performance entrée Jfets OP42
tout est génial dans ces amplis, le maitre d'origine serbe , me rappelle Nikola Tesla
les dissipateurs pour les 32 exicon TO3 c'est une pile de plaques et rondelles alu,
semble un cauchemar mais enfin c'est un simple et rapide jeux de lego a remonter
j'ai réparée une pile de Q6 a l'époque chez un gros prestataire, les inge son étayent tous contents de retrouver le son Chevin
faut dire que les Exicon sont bien plus performants et moins gourmand des originaux Hitachi
qui apparemment demandent un petit VAS qua même
j'ai un A2000 tout d'origine qui fonctionne parfaitement et un "modified " civilisée silencieux
4 alim meanwell 55V 150W et 4 paires de exicon par canal,
qq résistance en conséquence et j'obtiens un super ampli 2X160W a partir de une epave massacrée bricolé par un malade

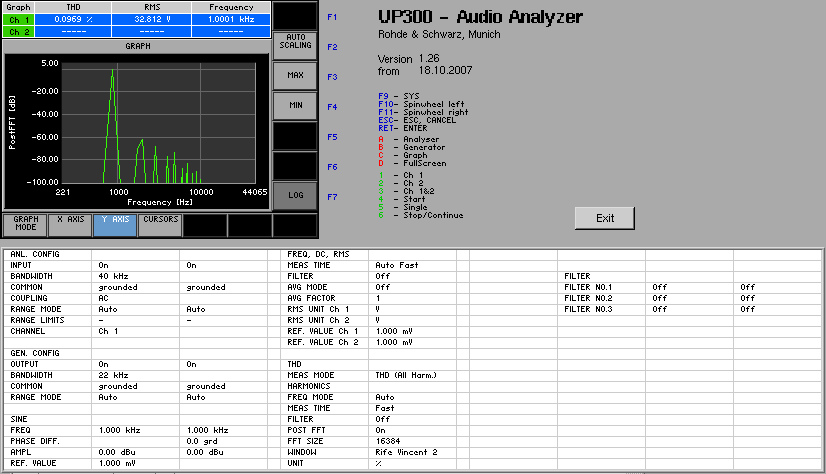

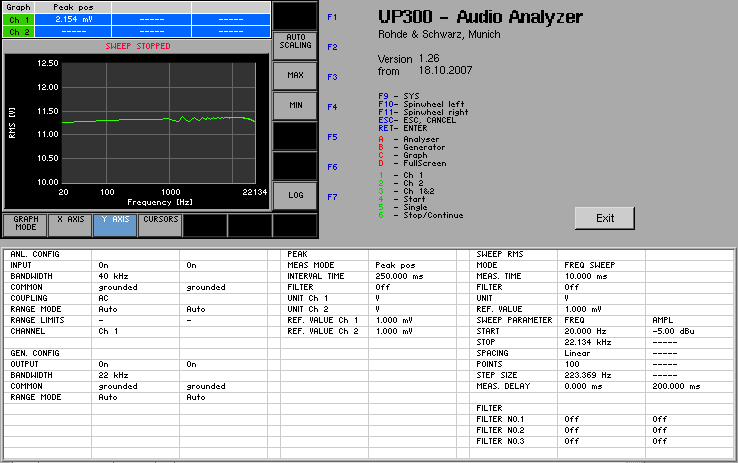

joint mesure THD a 33V c'est le max pour mon rhode schwarz THD 0.0969% un beau degradée harmonique et bande passante
mon idea a la base était simple mais pas réussi a m'expliquer, que du quiproquo, pas grave.
enfin l'idea c'était de facilement ajouter des transistors standard avec les exicon en driver pour simplifier
pour le diy les exicon en TO3 ne sont plus fabriquée dommage, et ceux qui restent disponible compter 40 euros pièce
RE: IDEA - italia - 22/11/2024
(22/11/2024-11:05:11)JM Plantefeve a écrit :(22/11/2024-08:55:48)italia a écrit : ce que je me tue a répéter depuis le début, un OP et des exicon Lmos Lateral mosfetEt moi je dis que ton schéma +/-48V en post #1 ne peut fonctionner nominalement avec un OP42. Il faut le reprendre, par exemple en adoptant une structure Transnova.
un OP 42 fait le job pas besoin de VAS compliquée
je l'ai testé rapidement et ca fonctionne mais dissipateurs trop petits , j'ai arretée pour ca ,c'est juste une idea de principe
se l'OP42 peut driver directement 16 exicon pour 300Watts a lHP
, pourquais pas une paire de exicon en driver que eux vont nourrir des bipolaires de puissance 300W???
mais pour le finir il faut un simple circuit de stabilisation de température aux base des bipolaires,
pas besoin de compliquer avec tous ces pièces du transnova, c'est pas des vieux hitachi, gate isolé sur les exicon
j'ai pas envie de perdre mon temps , je ne fait que ce que me plait et qui m'amuse
et qq minute de fonctionnement me satisfe pleinement,
je laisse aux autres se prendre la tete a inventer l'eau chaude
RE: IDEA - JM Plantefeve - 22/11/2024
(22/11/2024-11:29:46)italia a écrit : je l'ai testé rapidement et ca fonctionne mais dissipateurs trop petits , j'ai arretée pour ca ,c'est juste une idea de principeAvec ton schéma en croquis au post #1, tu pourras au mieux tirer 16W sur 8Ω !!! Ton discours puissant et dithyrambique sur ton "IDEA" est je pense too much. Mais comme tu ne veux rien entendre, je te laisse réinventer l'eau froide.
se l'OP42 peut driver directement 16 exicon pour 300Watts a lHP
RE: IDEA - JCB - 22/11/2024
Malheureusement, JMP a raison. La tension de sortie ne peut excéder celle délivrée par l'OP42. Une solution peut consister à remplacer le strapp entre la sortie et le point commun des sources par un pont diviseur potentiométrique. Un rapport de l'ordre de 1/3 devrait faire l'affaire. GND -[R]- Sources -[2*R] - OUT => V(sources)=V(Out)/3. La difficulté choisir R afin que le courant qui circule dans les Mos soit suffisants pour servir les Bjt.
Les 22 Ohms seront sans doute à revoir. En fait, à mon gout, comme JMP le propose, mais sans basculer vers un transnova, ce montage ne peut fonctionner sans une refonte complète.
RE: IDEA - italia - 22/11/2024
(22/11/2024-14:10:05)JM Plantefeve a écrit :vous ne voulez pas comprendre c'est fait express??? ou est ce " discours puissant et dithyrambique" ??? quand tout est parti sur des(22/11/2024-11:29:46)italia a écrit : je l'ai testé rapidement et ca fonctionne mais dissipateurs trop petits , j'ai arretée pour ca ,c'est juste une idea de principeAvec ton schéma en croquis au post #1, tu pourras au mieux tirer 16W sur 8Ω !!! Ton discours puissant et dithyrambique sur ton "IDEA" est je pense too much. Mais comme tu ne veux rien entendre, je te laisse réinventer l'eau froide.
se l'OP42 peut driver directement 16 exicon pour 300Watts a lHP
TO3 qui peuvent dissiper 300W 50A,300W DISSIPATION MAX PAS SORTIE tous ce que je voulais c'était les faire chauffer , e c'est réussi point.
le reste c'est de la pure fantasia je n'ai jamais prétendu avoir découvert rien c'est clair?
tout s'embrouille se on me comprend pas. evident le fait que j'ai parlé des Chevin vous mélangée tout
d'ailleurs j'ai ouvert le chevin A1500 et c'est vraie que il faut non pas 1 mais deux OP42 et deux transistors ZTXxxx
ce que confirme ma connerie croire que un seul faisait tout le travail desolé JMP je suis tetu mais il faut m'expliquer un peu
je ne croix en rien et en personne sur la louche comme Saint Thomas, pace a son ame
le reste des composants sonts sur la carte facade et le schema "chevin" c'est tout faux plein d'erreur
d'autre coté les Lfet modulent l'alim, au gate c'est max 15V, c'est pas l'OP qui limite la puissance max mail le voltage alimentation,
c'est un floating rail ca au moins c'est clair et nette , point.
bonne continuation, moi les transistors c'etait mon metier reparer pas la conception,
RE: IDEA - œdicnème - 22/11/2024
Le circuit du schéma de Italia est assez similaire à celui-ci :
https://linearaudio.net/low-parts-count-audiophile-power-amplifier-john-vanderkooy-kevin-krauel-todd-schneider
Il se distingue du TransNova par la basse impédance de sortie
de la partie petits signaux. qui n'est qu'un simple ampli-op.
![[Image: v9%20jv%20abstract.png.webp?itok=7CUQSmVN]](https://linearaudio.net/sites/linearaudio.net/files/styles/max_1300x1300/public/images/v9%20jv%20abstract.png.webp?itok=7CUQSmVN)
RE: IDEA - JM Plantefeve - 22/11/2024
(22/11/2024-18:22:25)œdicnème a écrit : Le circuit du schéma de Italia est assez similaire à celui-ci :Le schéma du post #1 ? Ou alors il faut le terminer, avec une bonne implantation des masses signal.
https://linearaudio.net/low-parts-count-audiophile-power-amplifier-john-vanderkooy-kevin-krauel-todd-schneider
