RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - jluc64 - 13/07/2017
Bonsoir Messieurs,
Merci pour vos reponses reacrives, desolé Christian de t'attribuer le post de Dominique, depuis le temps que ma femme de dit de changer de lunettes ....
Jluc
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - eball - 14/07/2017
a
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - eball - 14/07/2017
Première mise sous tension de l'alimentation uniquement chargée par des résistance de 2k et feu d'artifice (du fusible), ce qui parait normal pour un 14 Juillet, en revanche 14 ohm sur le primaire du torique me parait un peut bas (court-circuit ?) et puis sans schéma c'est beaucoup plus compliqué, évidemment pas de fusible de rechange mais en bidouillant, je vois 300 ohms sans le torique entre les 2 phases.
Dominique, Christian ... un avis ? Que doit on avoir comme marquage sur les fusibles, j'ai T100L (celui qui est mort) et T1L, j'ai supposé que le T100L était celui de 630mA car plus épais.
D'ailleurs si quelqu'un sait où sont mes fusibles ...
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - Grand_Floyd - 14/07/2017
Rassures-toi,j'ai fait la même connerie!N'ayant pas bien vu le marquage,j'ai supposé que celui avec le fil le plus gros était celui de 1A.Et bien non!Le 1A est celui qui est marqué T1L et avec une petite boule sur le fil.
Pour la résistance de 3.9K et le condo de 10pF,ne les mets que si tu as un soucis,car il semblerait que la modif des valeurs de la contre-réaction.En tout cas je les ai retiré et je crois que Dominique aussi.Cet ampli est quand-même assez sensible et pas sûr qu'il réagisse de la même manière selon les gains des transistors utilisés,donc il vaut avoir ces composants sous le coude au cas ou.
Le schéma va venir mais je n'aurai pas le temps de m'en occuper aujourd'hui,mais il est classique pour une alim et en dehors du circuit de protection.Normalement on ne peut pas se tromper si on a des yeux pour voir la sérigraphie et la respecter.Les pont redresseurs de puissance ont la broche + ,plus espacée que les autres,et on ne peut pas les monter à l'envers,à moins de tordre les pattes.Le petit pont redresseur a été choisit avec un méplat aussi pour ne pas se tromper de sens.Les condos sont suffisamment repérés aussi.
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - eball - 14/07/2017
Merci Christian,
C......A m'a fourni un 0,5 A rapide et en remontant le tout, tout fonctionne avec des 1,9k comme charge sur chaque tension, j'ai +/- 17v et 23,5v.
Sans rien connecté sur le bornier HP, les relais basculent en 5 à 6 secondes, lorsque je connecte le +17v ou le -17v via une résistance de 8k sur chacune des entrées du bornier HP de la carte, le relais bascule instantanément ainsi que la led vert/rouge puis tout revient normal 5 à 6 secondes après disparition du défaut : bon pour le service.
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - gebesoft - 14/07/2017
Bonjour à tous,

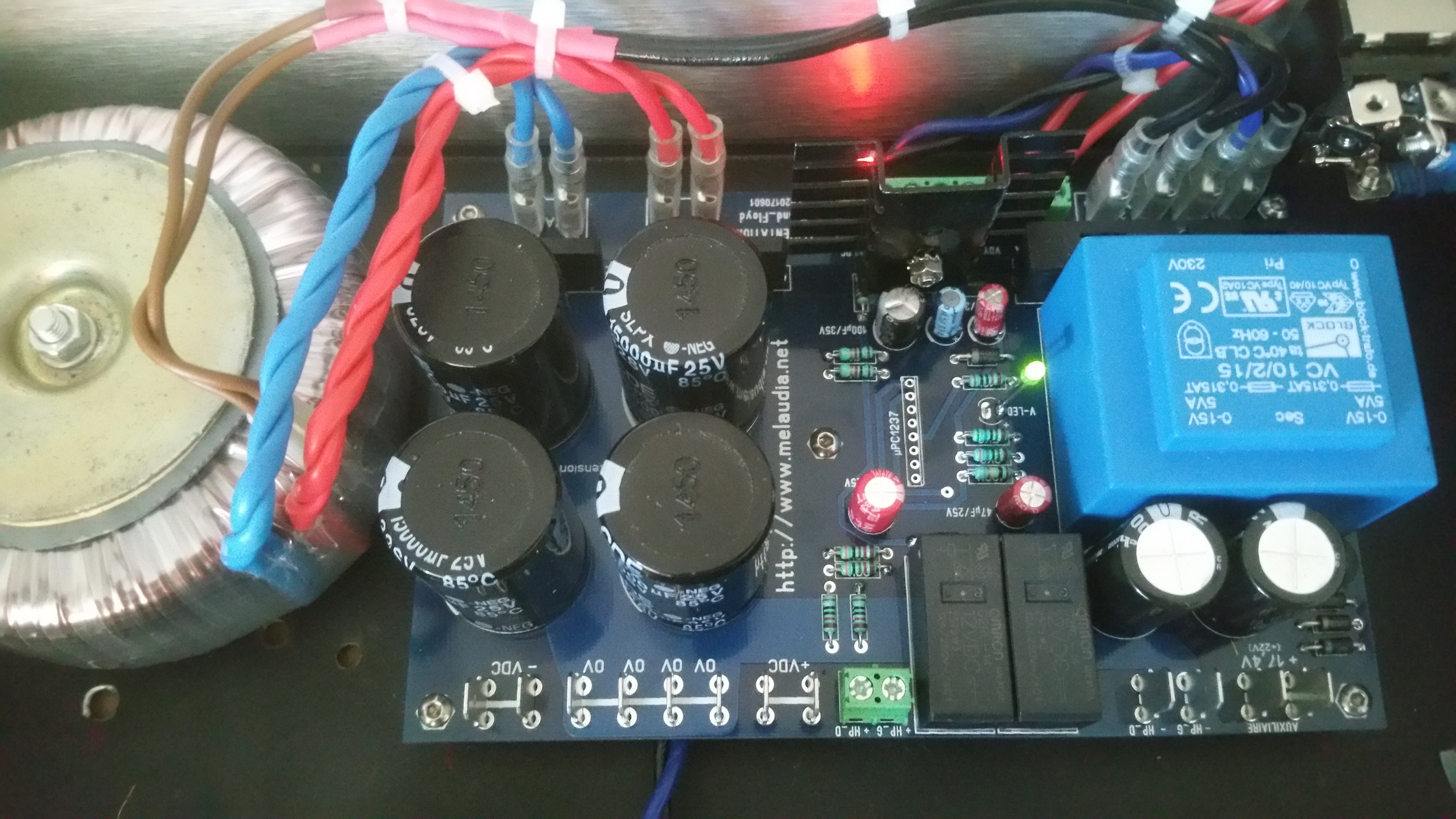

Je vais faire le premier essai de l'alimentation à vide.....je croise les doigts.....
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - Dominique-Tanguy - 14/07/2017
Bonjour Gėrard,
Beau montage, bien propre !
Dominique T
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - gebesoft - 14/07/2017
Merci Dominique T,
Bon 25,8 V et 17,4 ....je suppose que la led rouge reste allumée because pas de µPC1237....!
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - nicolasd - 14/07/2017
A quoi sert la led verte d'ailleurs, au milieu du circuit ?
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - nicolasd - 14/07/2017
Dominique a écrit :gebesoft a écrit :J'ai laissé le trimer de gain à fond...ça gène ...?Selon le mode opératoire publié ce matin, il faut court-circuité ce trimmer. Finalement il ne sera pas utilisé.
Le trait de soudure (orange) est présenté côté composant mais il doit être réalisé côté pistes.
Si on court-circuite le trimmer à quoi sert la R100 ?
