RE: SOUSCRIPTION Filtrage digital 4 voies IIR/FIR: Najda - Jean-Louis P - 18/02/2014
Les cartes WaveIO sont terminées et sont en test, dont ma propre carte réparée gentiment après avoir pris une surtension. Expédition probable ce vendredi depuis la Roumanie. J'ai complété la visserie qui me manquait ce week-end à Paris. Dès que j'ai les WaveIO j'expédie les kits.
Manuel d'assemblage en cours de rédaction. Quelques schémas pour patienter.
A très bientôt
Jean-Louis

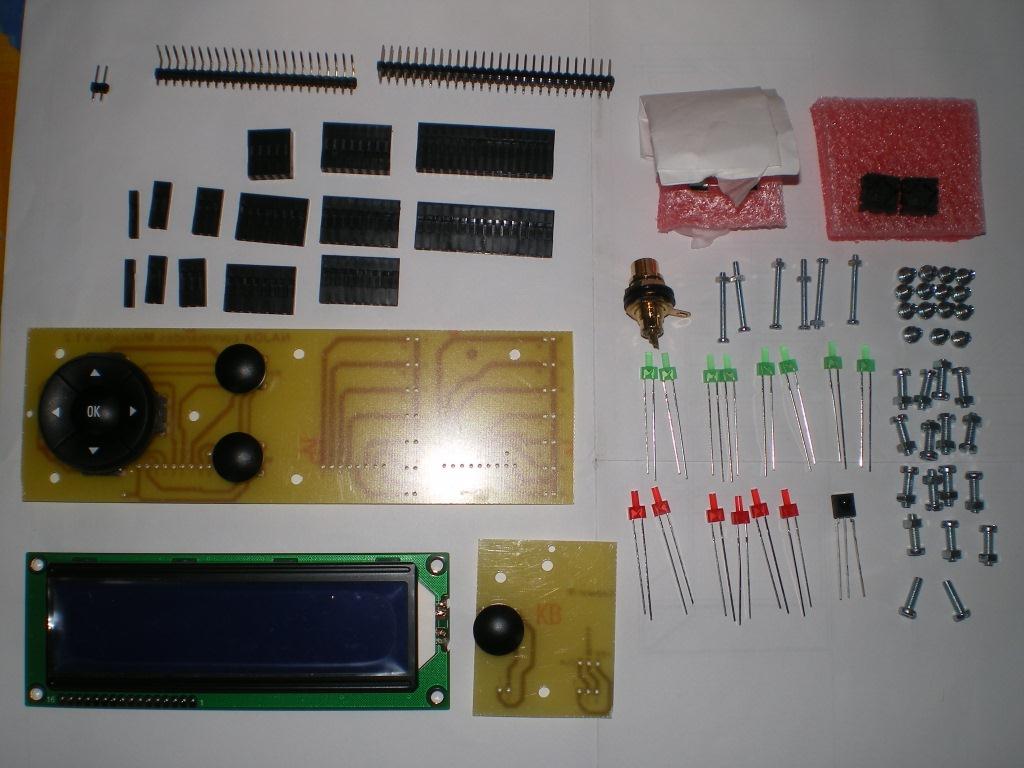

PS Photos courtoisie Altecmania des kits (presque) au complet
RE: SOUSCRIPTION Filtrage digital 4 voies IIR/FIR: Najda - Jean-Louis P - 19/02/2014
t
RE: SOUSCRIPTION Filtrage digital 4 voies IIR/FIR: Najda - p ben - 19/02/2014
Merci, avec les dessins de JeanpaulP, cela confirme mes déductions mais c'est bien utile et rassurant.
Toutefois, quelqu'un peut-il confirmer les correspondances pour le branchement du display - Voir fichier excel posté ou 5 messages plus haut. (les autres connexions sont amha "auto explicatives"....)
Pascal.
RE: SOUSCRIPTION Filtrage digital 4 voies IIR/FIR: Najda - p ben - 19/02/2014
Reb'
Bon, finalement, j'ai fait une mise a feu sur table....Tout va bien. Le display fonctionne correctement ainsi que les différents poussoirs.
La correspondance dans le fichier excel est donc validée.
PB
RE: SOUSCRIPTION Filtrage digital 4 voies IIR/FIR: Najda - Jean-Louis P - 20/02/2014
Bon, une première version, incomplète, du manuel pour la route...et les premières datasheet.
Pour les dernières versions de Najda voir Site WAF
Pour les dernières versions de WaveIO voir ici Other support links, sélectionner Info puis Mechanical Drawings
C'est tout pour ce soir
Jean-Louis
RE: SOUSCRIPTION Filtrage digital 4 voies IIR/FIR: Najda - p ben - 20/02/2014
Merci pour tous ces docs.
Attention, je me suis fait avoir par le plus simple
: le câblage 230 V ....en effet le porte fusible n'est pas symétrique et selon le sens de la cartouche plastique du fusible, un seul des contacts 1 ou 2 est utilisable.J'ai choisi de court-circuiter 1 et 2 pour ne plus être embêté....ayant bien sur mis le fusible à l'envers...loi de Murphy oblige.
Ensuite, essais avec 'NUC'. Problème : Aucun paramêtre 'filtre' n'apparait dans la fenêtre dans la fonction Setup qui s'ouvre en forme de carré blanc et vide.
Correction : Du probablement à l'installation de la version 1.0.4 en premier. Un nettoyage du PC a résolu le problème. La création de filtres semble fonctionner en V 1.0.0 sans problème.
La communication avec la carte ne pose à priori aucun problème. (Je suis en Windows 7)
Il y a deux versions du logiciel :J'ai choisi de prendre la 1.0.0....est-ce correct ?. (l'autre étant la version béta).
A bientôt.
P Ben
RE: SOUSCRIPTION Filtrage digital 4 voies IIR/FIR: Najda - p ben - 20/02/2014
Complément du Béta Testeur (Bête à Sons* !) - piqué sur le web.
cordialement.
PB
*Attention, pas confondre avec les bêtes à foin.
RE: SOUSCRIPTION Filtrage digital 4 voies IIR/FIR: Najda - Jean-Louis P - 20/02/2014
p ben a écrit :Il y a deux versions du logiciel :J'ai choisi de prendre la 1.0.0....est-ce correct ?. (l'autre étant la version béta).
Bonjour Pascal
Pour les problèmes et les évolutions du soft et de la carte, la référence est sur Diyaudio, tu dois connaître le thread Najda
Bonne continuation
RE: SOUSCRIPTION Filtrage digital 4 voies IIR/FIR: Najda - Jean-Louis P - 21/02/2014
Version complète des instructions de montage, merci de vos observations pour amélioration.
Cdt
Jean-Louis
RE: SOUSCRIPTION Filtrage digital 4 voies IIR/FIR: Najda - Jean-Louis P - 21/02/2014
p ben a écrit :Le display fonctionne correctement ainsi que les différents poussoirs.
La correspondance dans le fichier excel est donc validée.
Je confirme ! Il restera à documenter la correspondance de la carte WaveIO vers Najda en I2S dès que ma carte WaveIO réparée sera rentrée au bercail dans quelques jours. Je n'avais pas eu le loisir de tester ce mode avant de la faire frire.
Pascal, Jean-Paul, faites moi savoir par email s'il vous manque des composants dans votre kit.
Cdt
