RE: ARTEC 8170H une mini ONKEN à Pavillon - nicolasd - 21/01/2014
Dominique-Tanguy a écrit :Comme pour la VOT, c'est la partie BR qui va assurer l'extension dans le grave...
Dominique T
C'est toujours un peu compliqué d'avoir l'équilibre, le br peut rarement remonter le niveau du grave au niveau de celui du haut grave donné par le pav, de ce point de vue l'Artec est pas mal, mais faudrait re-simuler la charge pour voir si y'a pas de surtension problèmatique (trainage) ...
RE: ARTEC 8170H une mini ONKEN à Pavillon - philou - 21/01/2014
Bonjour,
Comment simuler (avec quel outil) simuler l'Artech ou une VOT ?
Merci.
Phil.
RE: ARTEC 8170H une mini ONKEN à Pavillon - archib170 - 21/01/2014
bonjour
avec horn response , c'est la seule voie pertinente.
http://www.hornresp.net/
bien cordialement
francois
RE: ARTEC 8170H une mini ONKEN à Pavillon - nicolasd - 21/01/2014
archib170 a écrit :bonjour
avec horn response , c'est la seule voie pertinente.
http://www.hornresp.net/
bien cordialement
francois
Pour le pav, mais je parlais surtout de la charge bass-réf ...
RE: ARTEC 8170H une mini ONKEN à Pavillon - archib170 - 21/01/2014
Nicolas Davidenko a écrit :archib170 a écrit :bonjour
avec horn response , c'est la seule voie pertinente.
http://www.hornresp.net/
bien cordialement
francois
Pour le pav, mais je parlais surtout de la charge bass-réf ...
tu peut simuler une charge close ou bass reflex avec tout ses paramètres d'accord y compris l’évent que tu peut faire évoluer a ta guise.
y compris avec plusieurs hp.

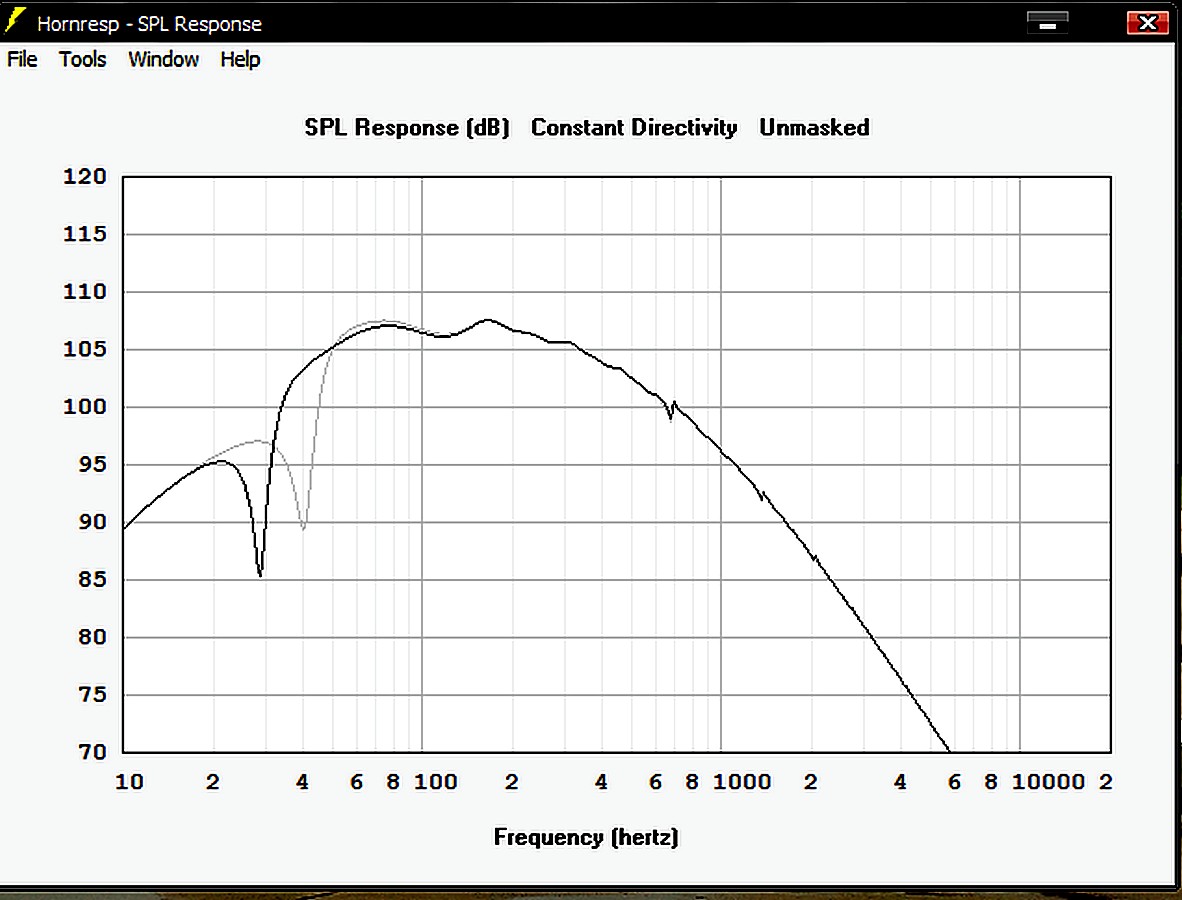

en piece jointe j'ai diminué le volume de charge de moitié d'une enceinte BR a pavillon sans changer d'autre paramètre
tu as accès a toutes les courbes phase ,GD ,déplacement diaphragme réponse impulsionnell,etc.
l'ergonomie est moins bonne que winisd que tu peux associer a hornresponse pour corréler a la main les incertitudes de l'un ou l'autre.
sur ce coup la, comme sur d'autre jean michel nous manque.
françois
RE: ARTEC 8170H une mini ONKEN à Pavillon - EBA - 21/01/2014
Salut François,
WINSD pas de PB, Horn resp pour le BR ok, pour le pav c'est une autre histoire.
J'ai celui des VOT's de Jean-Michel que je dois pouvoir modifier pour coller à n'importe quel enceinte.
C'est comme le reste il faut s'y mettre.
Mais cela ne peut pas être plus compliqué qu'ARTA.
Eric
RE: ARTEC 8170H une mini ONKEN à Pavillon - EBA - 22/01/2014
Bonjour,

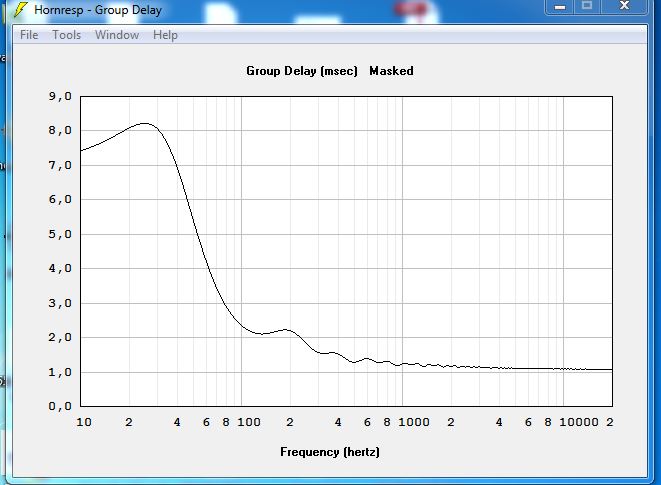

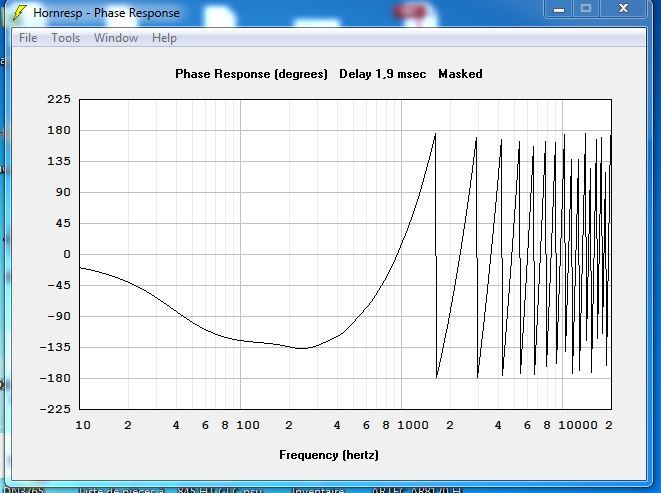

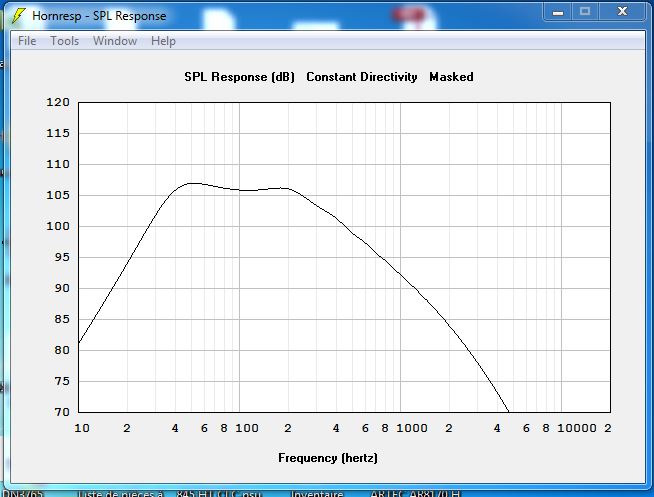

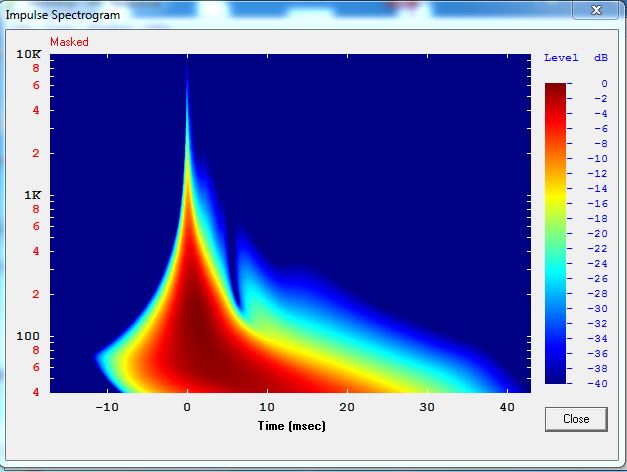

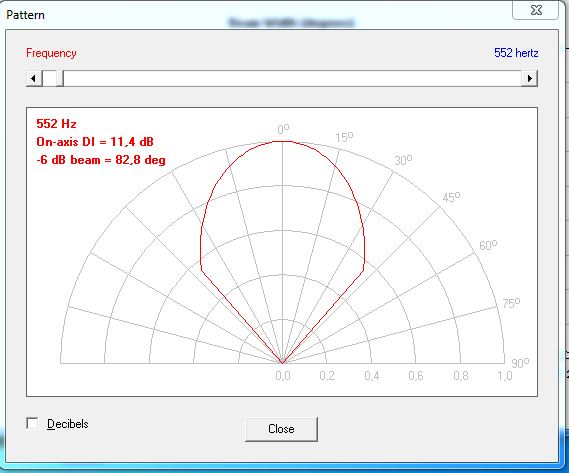

Sous réserve que le BL d'un 515 B est bien de 28 voilà les premiers résultat de simule avec HORNRESP.
Cet outil est extrêmement puissant, il va me falloir des mois pour en arriver au bout.

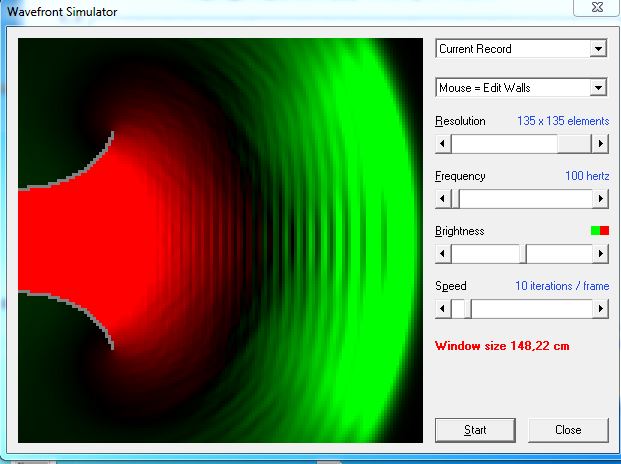

Après avoir essayé le profil hyperbolique, je suis passé au profil de Jean-Michel ! Superbe.

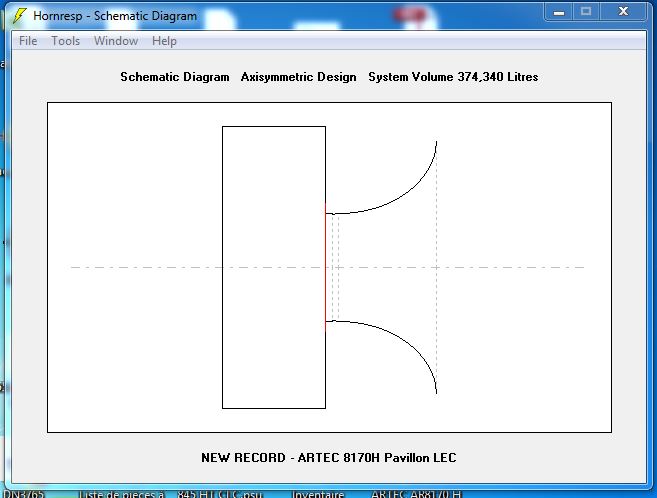

Les volumes et dimensions, évents, caisse, pavillon sont ceux de l'ARTEC 8170H avec 2 515 B //.
Maintenant tout est possible, vous voulez l'ONKEN à Bruno avec 2 416 B en // avec pav profil à Jean-Michel ?
Ou une mini avec 4 414 ou 4 fertin B12 ....
Ou ce que vous voulez. Maintenant regardez bien les résultats.
Vos remarques SVP.
Eric
RE: ARTEC 8170H une mini ONKEN à Pavillon - archib170 - 22/01/2014
bonjour Eric
tu vois que que ce n'est pas si compliqué, l' ergonomie est discutable , mais c'est extrêmement puissant.
il me semble qu'il y a quelques erreurs dans les paramètres du 515B.
j'ai:
SD 890 rayon actif generalement admis pour les 15 " altec 16.8 cm
CMS 6.64
RMS 1.57
Mmd 56.81 g
Re 11,8 ohms
Le 2.1 mh
Bl 26.33
avec fs 24hz, vas 750 l ,qts 0.17.
sous reserve que je ne me trompe pas
pour le reste je ne peut pas regarder tu n'as pas fourni les données.
de mon experience pratique le room gain en 0.5x Pi (encoignure) est sous estimé et la coupure haute du pavillon plus basse que dans la vraie vie.
bon courage ,je ne doute pas que dans un mois tu soit le spécialiste d'hornresp.
il y a sur diy audio un fil consacré ou l'auteur répond au questions
bien cordialement
francois
RE: ARTEC 8170H une mini ONKEN à Pavillon - EBA - 22/01/2014
Bonjour François,
Merci, je corrige les paramètres HP, j'étais sûr de ne pas avoir les bons.
Pour la caisse :
296 L profondeur sans le pav 369 mm inter ( Volume coins arrières sablé déduits et volumes arrières pav ajoutés).
Surface totale des évents = 1153 cm²
Longueur des évents = 368 mm (planté dans la simule à refaire)
Le pav
Profil JLMC
Surface à l'embouchure 6840 cm²
Surface à la gorge 1178 cm² réduction sur plan prise en compte et j'ai pris uniquement la surface émissive réduite d'un hp X 2.
Longueur axiale 351 mm
Préchambre 2,9 L, ep 25mm de la paroi par la surface émissive.
Voilà, cela va me faire un outil de plus bien précieux.
Bien cordialement.
Eric
RE: ARTEC 8170H une mini ONKEN à Pavillon - nicolasd - 22/01/2014
EBA a écrit :Le pav
Profil JLMC
Surface à l'embouchure 6840 cm²
Surface à la gorge 1178 cm² réduction sur plan prise en compte et j'ai pris uniquement la surface émissive réduite d'un hp X 2.
Longueur axiale 351 mm
Préchambre 2,9 L, ep 25mm de la paroi par la surface émissive.
Voilà, cela va me faire un outil de plus bien précieux.
Bien cordialement.
Eric
La réponse change réellement avec un profil JMLC ? le pav est court, je suis étonné d'une telle influence ...
