RE: Bras de lecture DIY - rififi - 19/06/2021
(16/06/2021-19:31:15)François-D a écrit : Bonsoir.
Je voudrais savoir si quelqu'un s'est déjà lancé dans la fabrication dun bras de lecture.
Bonne soirée
François-D
Bonjour,

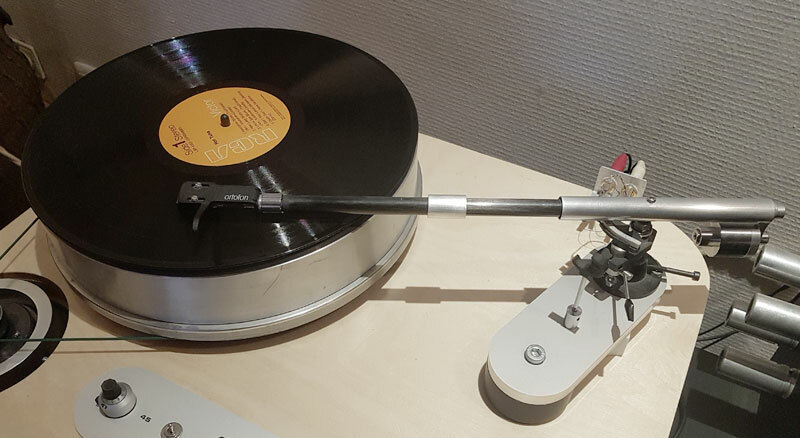

j'utilise un 12" unipivot maison, simple de fabrication, qui ne nécessite pas d'outillage de précision.

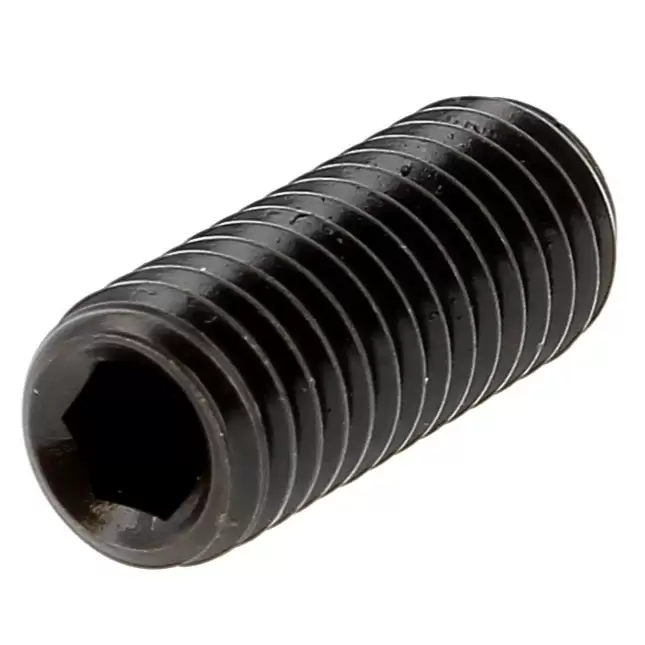

Le pivot est une pointe d'athlétisme et une tête de vis creuse sans tête :
https://www.alltricks.fr/F-106800-pieces-chaussures-_-casques/P-299641-pointes_d_athletisme_tremblay
https://www.bricovis.fr/api/photos/STHCPLATNO-0002.webp
Le bras est en tubes carbone/alu enchassés, base et contrepoids sont récupérés sur un vieux bras, porte cellule connecteur universel
Cellule et contrepoids sont situés plus bas que le pivot, donc pas besoin de perche d'équilibrage pour le roulis (on ne peut pas tout avoir), car il n'y en a pas.
Ce n'est certainement pas le bras du siècle ni une conception d'ingénieur, mais cela fonctionne bien et sans soucis.
![[Image: g4ey.jpg]](https://zupimages.net/up/21/24/g4ey.jpg)
RE: Bras de lecture DIY - Carolus - 19/06/2021
@ rififi
... chapeau bas pour ta réalisation (fait maison) du bras uni pivot ...... & platine ...
Karel
RE: Bras de lecture DIY - raoul - 19/06/2021
Bonjour,
Voilà François, c'est précisément à Philippe que je pensais et il est venu se dénoncer sans que j'aie eu à aller le chercher.
Pour compléter, je suis allé maintes fois chez lui à Saintes et entendu son attelage, je ne saurai pas hiérarchiser mais ça marche.
a+mitiés raoul
RE: Bras de lecture DIY - rififi - 19/06/2021
(19/06/2021-07:14:09)Carolus a écrit : @ rififi
... chapeau bas pour ta réalisation (fait maison) du bras uni pivot ...... & platine ...
Karel
Merci,
J'avais abordé ce genre de "bricolages" maison il y a quelques années grâce à Gilbert Preyale. J'ai refais platine et bras plusieurs fois en tentant d'améliorer les choses (ce qui n'est pas toujours le cas
).(19/06/2021-07:25:31)Raoul a écrit : Bonjour,
Voilà François, c'est précisément à Philippe que je pensais et il est venu se dénoncer sans que j'aie eu à aller le chercher.
Pour compléter, je suis allé maintes fois chez lui à Saintes et entendu son attelage, je ne saurai pas hiérarchiser mais ça marche.
a+mitiés raoul
depuis ta dernière venue, le vinyle est fonctionnel, le dac n'est plus le même, le SE 845 n'a pas pris feu et à été un peu modifié. Les HP des pavillons ne sont plus les mêmes (B&C 8PE21 + compression), donc rendu un peu différent même si on reste dans le même esprit.
Si d'aventure tu passes dans le coin, n'hésite pas à t'arrêter.
RE: Bras de lecture DIY - Letp84 - 22/06/2021
Slt,
J'ai bidouillé quelques trucs en reprenant des pièces diverses principalement Thorens et Ortofon , c'est assez sympa car pas si compliqué au final .
Un ami qui adore usiner me fait quand il a le temps des trucs absolument géniaux . Vu le prix d'un bras 12" sur le marché, c'est très rentable .
Jean
RE: Bras de lecture DIY - tonipe - 23/06/2021
Bonjour
Dans le genre "idée à pipouy" il y a le bras "semi uni pivot" : https://www.petoindominique.fr/php/detail.php
Sur une pointe de bic, avec des bouts d'alu simplement collé.
L'idée est dans l'appui latéral sur un roulement à billes.
La différence avec pipouy, c'est que je l'ai réalisé et utilisé plusieurs années, construit il y a 46 ans.
RE: Bras de lecture DIY - rififi - 24/06/2021
(23/06/2021-18:06:39)tonipe a écrit : Bonjour
Dans le genre "idée à pipouy" il y a le bras "semi uni pivot" : https://www.petoindominique.fr/php/detail.php
Sur une pointe de bic, avec des bouts d'alu simplement collé.
L'idée est dans l'appui latéral sur un roulement à billes.
La différence avec pipouy, c'est que je l'ai réalisé et utilisé plusieurs années, construit il y a 46 ans.
Amusant sur le principe, mais pourquoi considérer qu'un bras unipivot est par définition instable ?
Le seul risque "d'instabilité" est celui du roulis, lequel n'existe pas lorsque le centre de gravité du pivot se situe au dessus de l'axe pointe/contrepoids.
![[Image: e4ha3_centregravite1.jpg]](http://www.culture-maritime.com/image/medium/e4ha3_centregravite1.jpg)
RE: Bras de lecture DIY - tonipe - 24/06/2021
Bonjour
Même avec le CDG sous le point d'appui, le système peut osciller sous l'effet d'une force, et il reviendra à sa position.
Il n'y a pas de rigidité.
Pour limiter les oscillations, il faut ajouter du poids sous le CDG, ce qui augmente l'inertie aux mouvements.
Mon petit système est rigide dans le plan qui a besoin de rigidité...
Cordialement, Dominique
RE: Bras de lecture DIY - rififi - 25/06/2021
(24/06/2021-18:15:13)tonipe a écrit : Bonjour
Même avec le CDG sous le point d'appui, le système peut osciller sous l'effet d'une force, et il reviendra à sa position.
Il n'y a pas de rigidité.
Pour limiter les oscillations, il faut ajouter du poids sous le CDG, ce qui augmente l'inertie aux mouvements.
Mon petit système est rigide dans le plan qui a besoin de rigidité...
Cordialement, Dominique
Même avec le CDG sous le point d'appui, le système peut osciller sous l'effet d'une force, et il reviendra à sa position.
Jamais observé ce phénomène en lecture avec un unipivot.
RE: Bras de lecture DIY - tonipe - 25/06/2021
Bonjour
Il y a deux choses bien séparées :
- Ce qui est observé sur un modèle réalisé.
- L'analyse mécanique de la rigidité.
Vous n'avez jamais observé de petits basculements, et vous n'avez pas pu voir des micros basculements.
L'analyse mécanique théorique montre que ce n'est pas rigide, sous des efforts qui ne sont sans doute jamais générés par le diamant dans le sillon du disque.
Mon lien montre une solution très simple à faire.
Si ça vous plait, vous pouvez essayer.
Si ça ne vous plait pas vous oubliez.
Nous pouvons discuter d'améliorations possibles, je n'ai fait que garder la trace de ce que j'avais fait il y a bien longtemps.
Cordialement, Dominique
