RE: Onken W en quatre voies - Sébastien - 14/09/2025
(13/09/2025-19:15:07)RM8Kinoshita a écrit : Tu as probablement une ré-encapsulation des adresses des images hébergées sur freeimagehostBonjour RM8Kinoshita,
en iili.io, car tu n'arrives visiblement pas à les visualiser dans l'interface originale et de plus elles sont resizées
Peut-être ton éloignement sur un continent différent en est-il la cause, distance avec le serveur
https://freeimage.host/
crdt.
J'en profite pour faire des essais avec mon VPN, connecté à un serveur en France, mais ça fonctionne pas.
Par contre, autre étrangeté, en rédigeant le brouillon de ce message, je vois deux images ci-dessous, mais quand je fais "Aperçu du message" je ne les vois plus, seulement un lien sur lequel cliquer.
(13/09/2025-20:01:37)RM8Kinoshita a écrit : Sébastien
Je me suis permis de réup les images de mastro sur imgbb
Arrives-tu à les visualiser et cliquer dessus pour les voir en taille normale ?
crdt
![[Image: dkDQy1s.jpg]](https://i.ibb.co/1fj2dbj5/dkDQy1s.jpg)
![[Image: dkDZ9rG.jpg]](https://i.ibb.co/vbdkBJn/dkDZ9rG.jpg)
Mystère et boule de gomme!
Sébastien
RE: Onken W en quatre voies - Sébastien - 21/10/2025
Petit train va loin....
Avec l'aide de Jean-Marc Plantefève, que je remercie au passage, ce projet de filtrage/aiguillage du 4 voies Onken se poursuit tranquillement. Ce dernier propose d'utiliser un filtrage de type Harsch entre le grave et le bas-médium. Ce qui semble prometteur pour permettre une bonne optimisation de la phase à cet endroit.
Ici un papier de Samuel Harsch à propos de ce type de filtre:
http://www.forum.speakerbuilder.dk/uploads/399/phase.fr.en.pdf

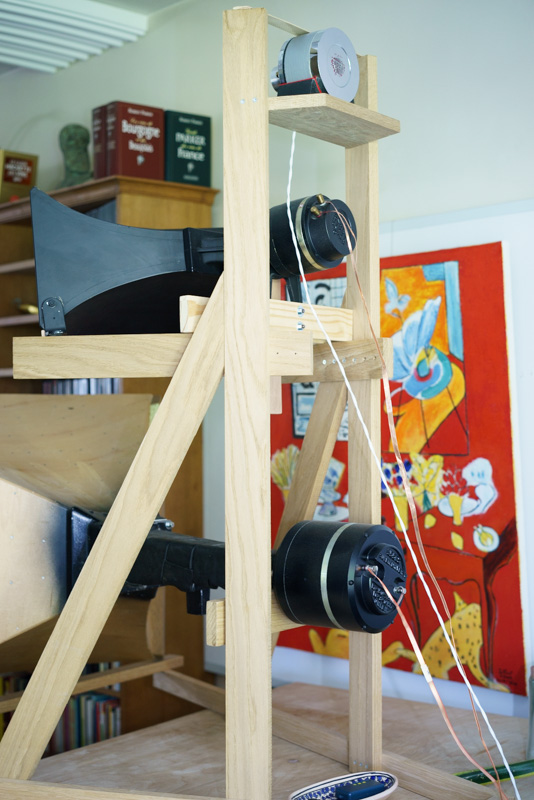

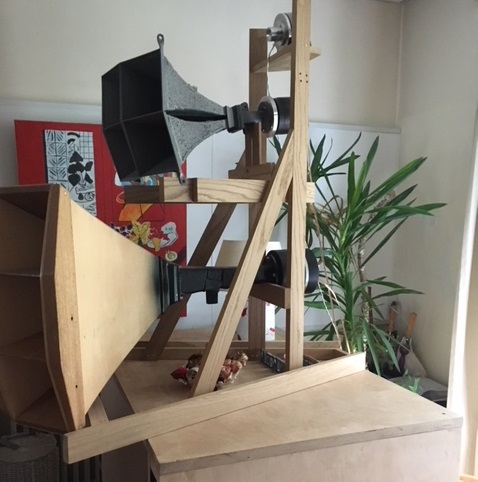

De mon côté, je commence à considérer sérieusement l'alignement des trois voies hautes (bas-médium, médium et aigu) comme l'a fait Gilles Nicot. Il s'agirait de fabriquer un support qui pourrait ressembler à ceux que Gilles utilise ou a utilisés. Voici des photos montrant ces supports:
Pour l'instant, je m'interroge à savoir quel ordre de positionnement serait optimal entre médium ou bas-médium en premier au niveau du caisson de grave. Tout comme le positionnement du tweeter qui pourrait se faire au-dessus des voies médium/bas-médium ou bien posé sur le caisson de grave.
Toujours selon Jean-Marc, l'alignement des trois voies hautes permettrait un filtrage de type Synkron pour celles-ci. Ce qui m'apparaît judicieux. C'est d'ailleurs un type de filtrage dont l'essai m'intéresse depuis longtemps.
À suivre,
Sébastien
RE: Onken W en quatre voies - Indien29 - 21/10/2025
Bonjour,
C'est dommage de ne pas pouvoir supprimer le pavillon du milieu car lui va mettre un bazar pas possible dans le montage, centres acoustiques trop éloignés, réponse en peigne / diffraction du PAV intermediaire sur celui du bas.
Le pavillon du bas posé à 90° de sa position actuelle et le tweeter posé dessus et hop !
De façon moderne on essaye de faire un montage avec des centres acoustiques rapprochés car les murs proches des maisons / salon ne sont jamais loin et ne permettent pas de faire de grandes écoute à 6m ou plus.
L'idée est de conserver une écoute "point source", si l'auditeur est à 3m, faut essayer de réduire au maximum la distance entre centres acoustiques, ça améliore pas mal le perçu de la stéréo
RE: Onken W en quatre voies - EBA - 21/10/2025
Bonjour Sébastien,
J’ai eu les 2 configurations en 4 voies. Le bas médium au-dessus facilite l’alignement des voies.
Pour ce faire, un Ballet avec une tête en polystyrène au point d’écoute choisi et un laser deux axes placo permet de dégrossir après on peut affiner avec les mesure. Enfin c’est pas elles qui vous dirons si une des voies un pas tout à fait alignée.
À cause des pieds, j’avais les tweeters côté intérieur.
Cordialement.
Eric
RE: Onken W en quatre voies - raoul - 21/10/2025
(21/10/2025-16:54:10)Sébastien a écrit : ...
Pour l'instant, je m'interroge à savoir quel ordre de positionnement serait optimal entre médium ou bas-médium en premier au niveau du caisson de grave. Tout comme le positionnement du tweeter qui pourrait se faire au-dessus des voies médium/bas-médium ou bien posé sur le caisson de grave.
...
Sébastien
Bonsoir Sébastien,
Pour moi l'agencement qu'avait adopté la Maison de l'Audiophile était satisfaisant : médium sur le caisson, bas-médium au dessus et tweeter sur sur le caisson à côté du médium.
Lors de l'ETF2005 ( https://melaudia.net/etf05Melaudia.php ), sur notre système en trois voies le tweeter avait mis au dessus du pavillon de médium. Je n'ai pas arrêté de l'entendre jouer à part.
![[Image: systemOnken-800x320.JPG]](https://melaudia.net/zfoto/etf05/systemOnken-800x320.JPG)
Un matin, m'étant levé plus tôt que tout le monde j'ai remis le tweeter sur le caisson pour une écoute en solo. C'était vachetement mieux.
RE: Onken W en quatre voies - karaba - 21/10/2025
(13/09/2025-19:11:03)Sébastien a écrit : À la maison, j'utilise Firefox sur MacOs Big Sur 11.7.10 et Chrome au travail sur PC.
C'est qui est bizarre c'est que je vois bien directement dans le fil de discussion les images des autres intervenants: nicolasd, LargeBande, pvrx, Greg Lagarrigue, etc...
Sébastien
Bonjour,
Tu devrais vérifier dans "Configuration" et "Editer les options" si tu as bien cocher la case "Afficher les images"
RE: Onken W en quatre voies - Indien29 - 21/10/2025
Le grand pavillon en bois couvre quelle bande utile ?
Ce pavillon fait quelle largeur ?
RE: Onken W en quatre voies - raoul - 21/10/2025
(21/10/2025-20:36:02)Indien29 a écrit : Le grand pavillon en bois couvre quelle bande utile ?
Ce pavillon fait quelle largeur ?
https://onken.info/?page_id=132
dans le système de la Maison de l'Audiophile, il couvrait la bande 240-1200 (ou 1300)
RE: Onken W en quatre voies - RM8Kinoshita - 21/10/2025
(21/10/2025-19:53:38)raoul a écrit :(21/10/2025-16:54:10)Sébastien a écrit : ...
Pour l'instant, je m'interroge à savoir quel ordre de positionnement serait optimal entre médium ou bas-médium en premier au niveau du caisson de grave. Tout comme le positionnement du tweeter qui pourrait se faire au-dessus des voies médium/bas-médium ou bien posé sur le caisson de grave.
...
Sébastien
Bonsoir Sébastien,
Pour moi l'agencement qu'avait adopté la Maison de l'Audiophile était satisfaisant : médium sur le caisson, bas-médium au dessus et tweeter sur sur le caisson à côté du médium.
Lors de l'ETF2005 ( https://melaudia.net/etf05Melaudia.php ), sur notre système en trois voies le tweeter avait mis au dessus du pavillon de médium. Je n'ai pas arrêté de l'entendre jouer à part.
Un matin, m'étant levé plus tôt que tout le monde j'ai remis le tweeter sur le caisson pour une écoute en solo. C'était vachetement mieux.
Oui, toujours la même idée positive de ramasser les centres émissifs, plutôt que de s'évertuer à "copier" des configurations aux lignes verticales plus allongées.
Quelle Fc entre les 38 et le pavillon ?
Car dans la même idée, les découpes des 38 en haut de caisson au lieu du milieu, tout aussi bénéfiques.
crdt.
RE: Onken W en quatre voies - raoul - 21/10/2025
(21/10/2025-22:15:38)RM8Kinoshita a écrit : ...
Oui, toujours la même idée positive de ramasser les centres émissifs, plutôt que de s'évertuer à "copier" des configurations aux lignes verticales plus allongées.
je n'avais rien théorisé, je me suis juste fié à mes oreilles
Quelle Fc entre les 38 et le pavillon ?
le classique 600Hz préconisé pour le couple TAD2001/Ledauphin
...
