RE: ceci n'est pas un Kaneda... - JM Plantefeve - 30/03/2017
"moi j'avais prévu de mettre une résistance de 8,2 Ohms dans le circuit..."
Aussi...
Oups, j'ai corrigé mon message précédent, l'ajustable 1kR est d'abord à 1kR.
Et j'imagine que tu as testé l'alimentation à vide.
RE: ceci n'est pas un Kaneda... - JM Plantefeve - 01/04/2017
Bonjour,
J'ai mis à jour le document en intégrant la mise en plans de la version 2x40W (pages 8, 9 et 10) : http://jm.plantefeve.pagesperso-orange.fr/solide.pdf
A 300 euros, j'espère que cela ne semble pas trop cheap ...
RE: ceci n'est pas un Kaneda... - HaH - 01/04/2017
Bonjour Jean-Marc,
Merci pour la mise à jour. Donc on reste sur l'utilisation des MJE 243/253 sur la version simple !
Un contre temps m'a empêcher de monter la carte amplificatrice dans les délais souhaités
J'ai mesuré les cartes d'alimentation à vide, pile poil +/- 30 V.
RE: ceci n'est pas un Kaneda... - Lol - 01/04/2017
Bonjour à tous
HaH a écrit :Un contre temps m'a empêcher de monter la carte amplificatrice dans les délais souhaités
C'est moi le contre temps !! J'avais tout bien trié des composants dans des petits sachets et je n'ai pas envoyé les bon sachets à Dominique...comme disait Brassens: "quand on est c***....." ;-)
Sinon, j'ai presque tout sauf du temps, en attendant que l'inspiration me vienne pour savoir comment je vais loger ça dans la belle boîte, je vais commencer à souder quelques composants...
RE: ceci n'est pas un Kaneda... - HaH - 01/04/2017
Bonsoir Laurent,
Citation :C'est moi le contre temps !! J'avais tout bien trié des composants dans des petits sachets et je n'ai pas envoyé les bon sachets à Dominique...comme disait Brassens: "quand on est c***....." ;-)
J'étais sûr d'avoir des paires de MJE 15034/5, et raté...
Citation :Sinon, j'ai presque tout sauf du temps, en attendant que l'inspiration me vienne pour savoir comment je vais loger ça dans la belle boîte, je vais commencer à souder quelques composants..
Si tu as pris le boitier Galaxy GX 288, Jean-Marc a mis le schéma reprenant la disposition des modules.
RE: ceci n'est pas un Kaneda... - Lol - 01/04/2017
re :-)
oui, merci Jean Marc pour la mise à jour avec le version 40 W
Pour l'implantation dans mon boitier, je vais aussi faire comme indiqué, j'aurais juste en plus les deux carte de protec HP qui seront donc montées sur les dissipateurs aussi, juste à côté des cartes ampli.
ça y est, j'ai soudé toutes les résistances
RE: ceci n'est pas un Kaneda... - HaH - 05/04/2017
Bonjour,

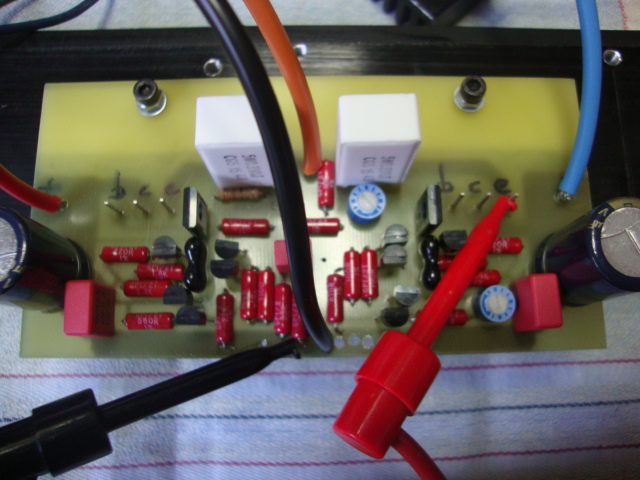

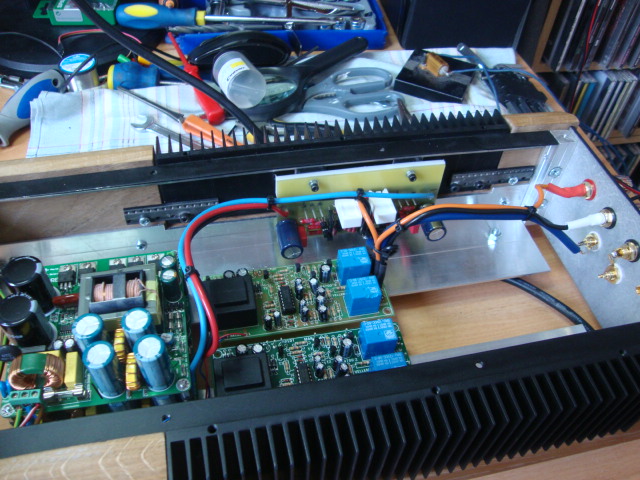

La première voie de l'ampli fonctionne;
Aucun soucis particulier, il a démarrer sans problème et tourne sur une enceinte large bande depuis un bon moment. RAS !
Ma première impression est très positive !
Désolé Laurent, pas eu le temps de trier les 2N5551 et 5401, je fais et je t'envoie cela... Demain... Pas bien !!!
RE: ceci n'est pas un Kaneda... - Lol - 05/04/2017
Hello !
super Dominique
bon boulot
t'inquiètes pour les composants, je ne suis pas dans l'urgence, si jamais il te reste 4 resistances 5W et 2 condo 2.2 µF je suis preneur aussi.
Sinon, j'ai soudé tout le reste, un peu fébrile pour plier les papattes des transistors mais ça c'est bien passé :-)
Il faut que j'attaque la face arrière ...
RE: ceci n'est pas un Kaneda... - HaH - 05/04/2017
Bonjour Laurent,
Merci,du compliment, mais le mérite en revient à Jean-Marc et du partage de ses recherches
Ne t'inquiète pas, j'avais prévu de mettre dans le colis les quatre résistances.
Je regarde pour les 2,2 µF, mais je ne suis pas sûr d'en avoir...
RE: ceci n'est pas un Kaneda... - JM Plantefeve - 05/04/2017
Bonsoir Dominique,
Te voilà en bonne voie pour une nomination à la Fève d'Or.
Bien à toi, Jean-Marc.
PS : rappel sur une méthode d'évaluation : https://forums.melaudia.net/showthread.php?tid=6178
