RE: 2 Systèmes: Salon Musiques - Sous-sol Films - xnwrx - 24/07/2017
L'entraxe entre centre des 31GPA est de combien? la fréquence de raccordement avec la compression sera laquelle ?
RE: 2 Systèmes: Salon Musiques - Sous-sol Films - jmaudio - 25/07/2017
Allez ce soir, ça sonne !!

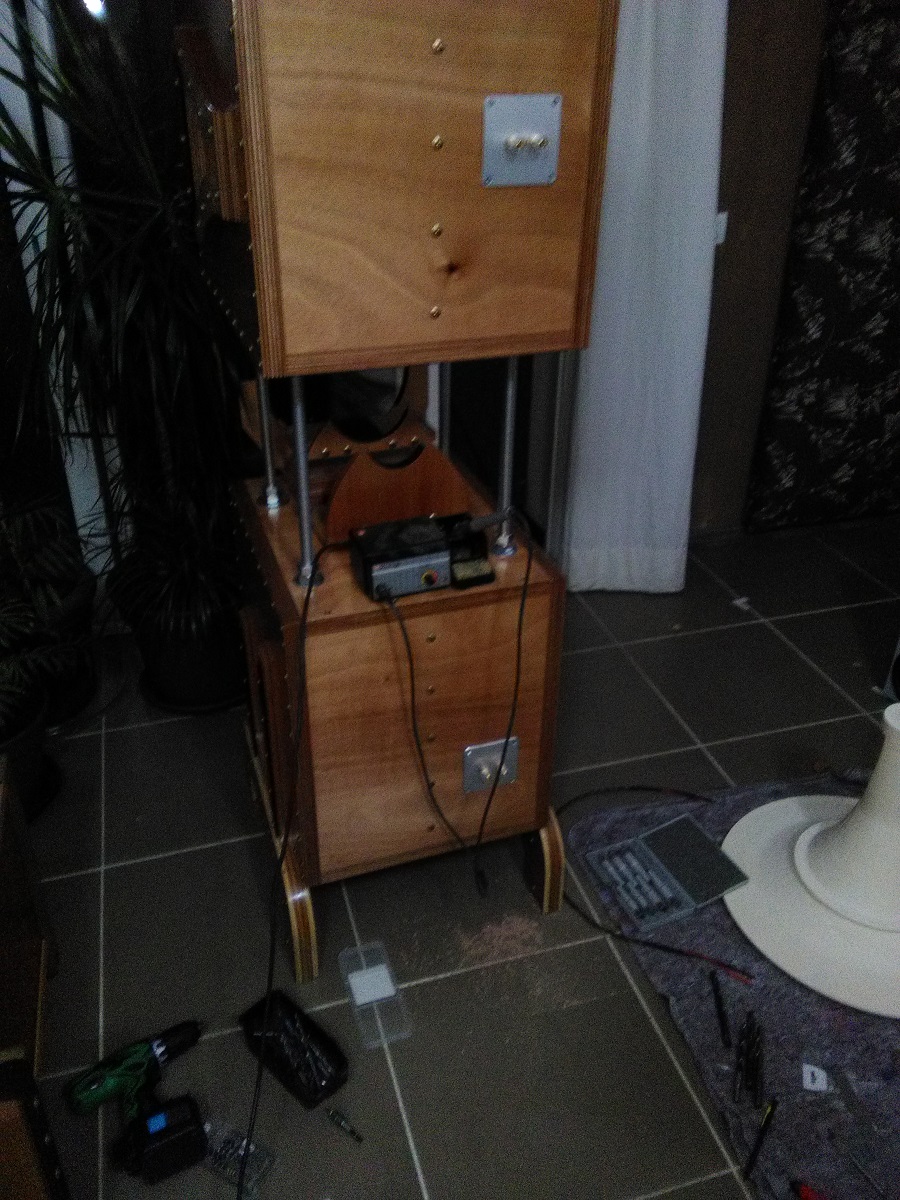

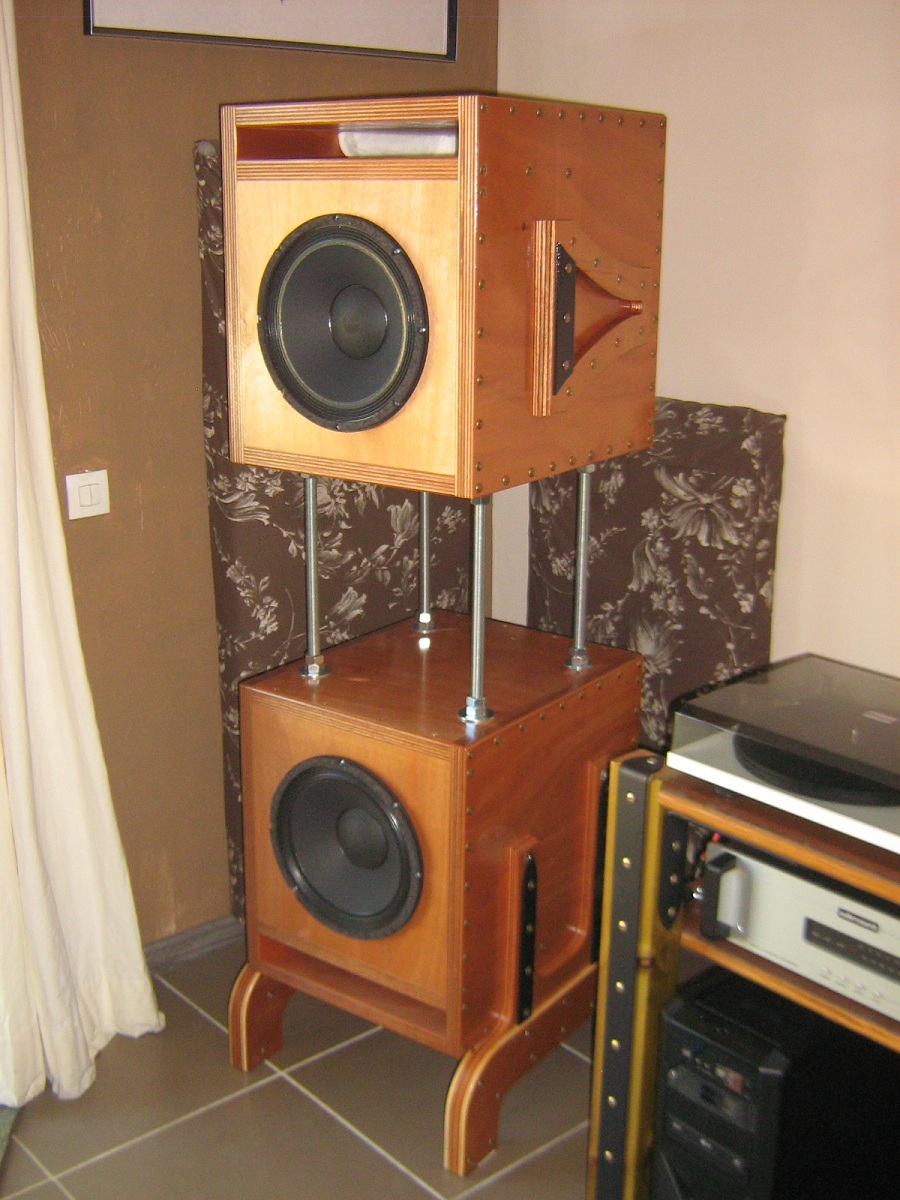

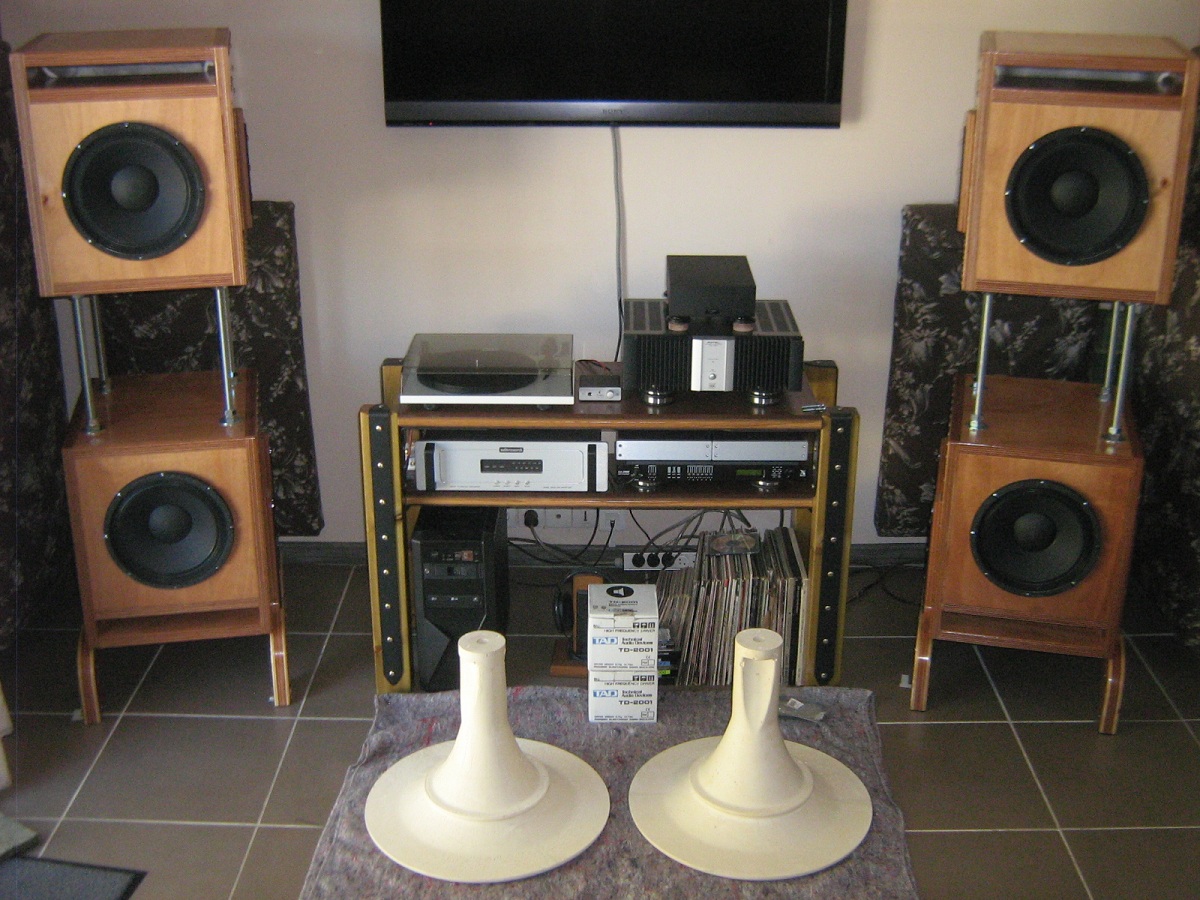

Hier après-midi, deux heures à faire des "montes" à blanc des pavillons afin de régler la hauteur précise (au mm près) des caissons haut afin de parfaite symétrie avec ceux du bas... et assurer "tous" les niveaux !!

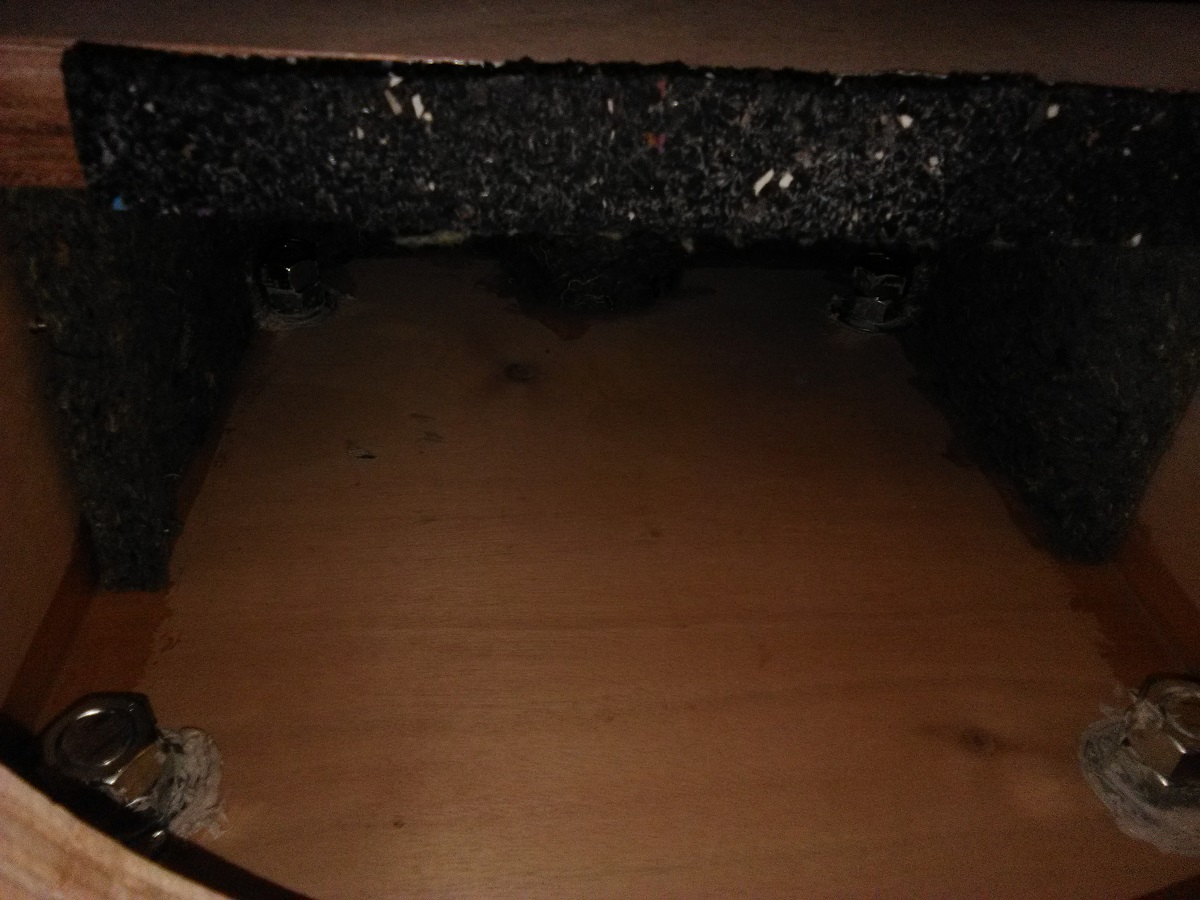

Vu de l'intérieur... ça tient plus du chantier de maçon qu'autre chose !!

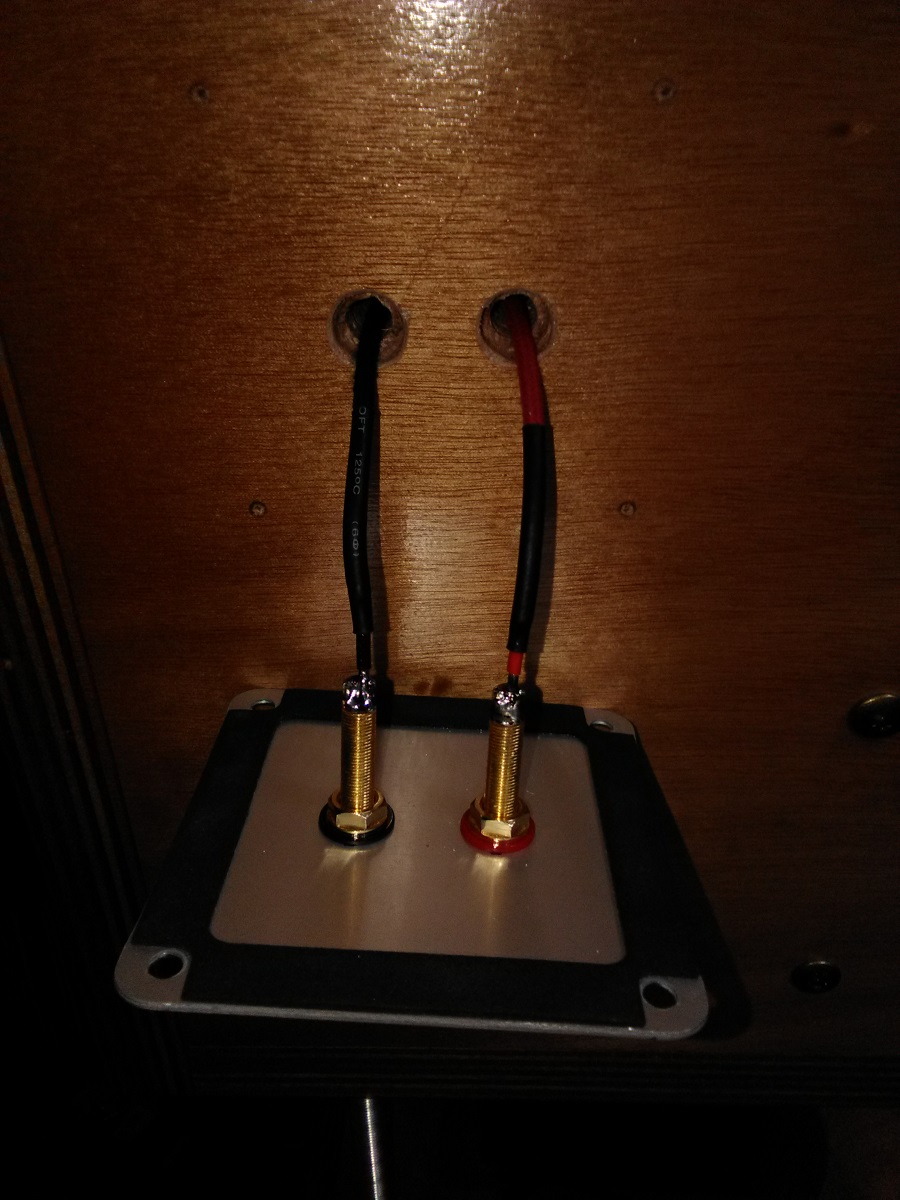

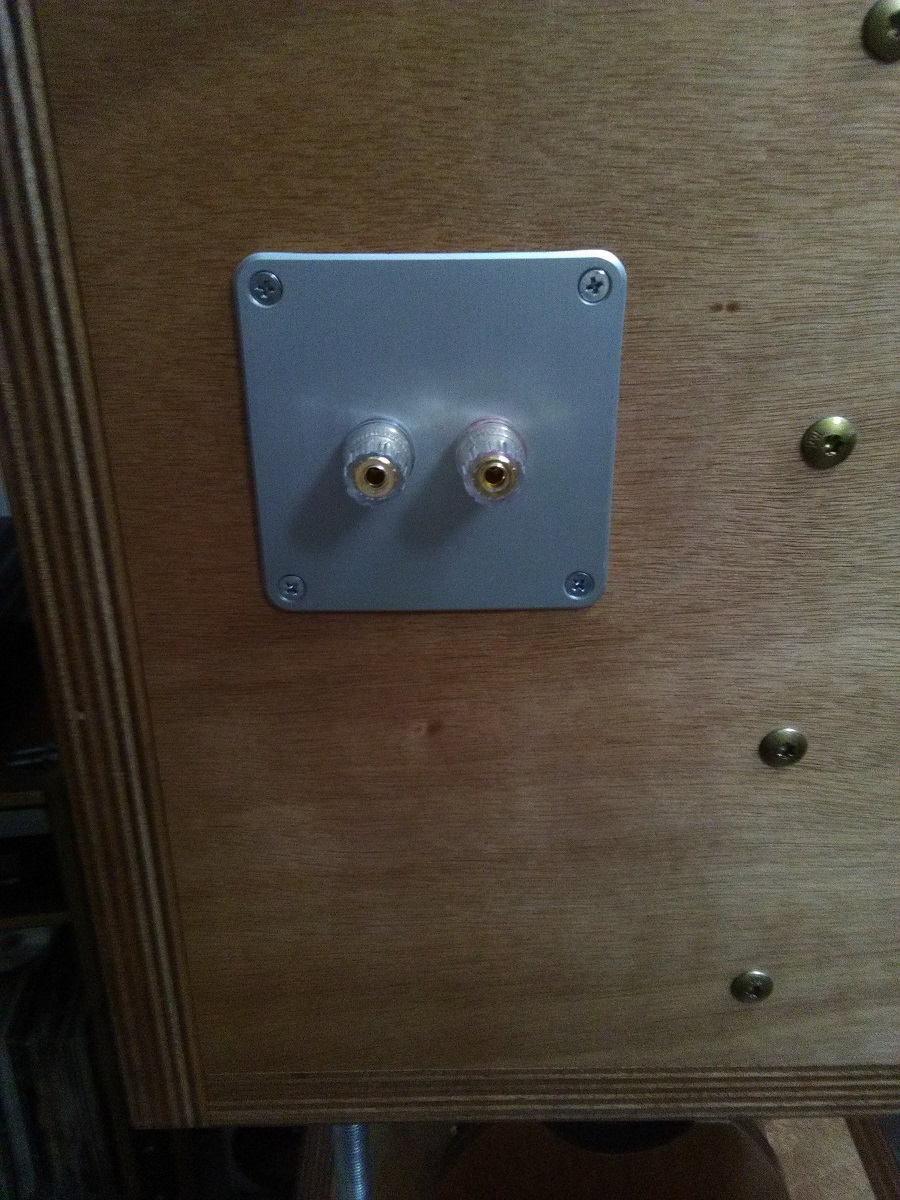

Ce matin, debout à 03H30... les borniers et le câblage interne avant de partir au boulot... comme ça, c'est fait... Jantzen 2,5mm² Cu/Ag PTFE recouvert de coton...
Cet après-m' je vais tacher de finir... rajouter de l'absorbant afin d'équité dans les quatre caissons... et monte des HP... détail demandant la plus grande précision... le montage entre les compressions et les pavs... Les Marco Henry malgré leur constitution en plâtre respectent scrupuleusement le 2,54cm (1")... le moindre décalage avec l'embouchure de sortie des TAD... et c'est de la diffraction assurée !!
Pour ça, double paires de binocles sur le nez et éclairage à LED bien puissant dans l'axe des pavillons !!
A+
Jean-Marc
RE: 2 Systèmes: Salon Musiques - Sous-sol Films - jmaudio - 25/07/2017
xnwrx a écrit :L'entraxe entre centre des 31GPA est de combien? la fréquence de raccordement avec la compression sera laquelle ?
L'entraxe entre les GPA sera de 85cm...
Jusqu'à présent, je coupais les 2001 à 650Hz et les GPA à 600, le tout en LR48dB/oct... les pavs ont une Fc théorique à 320Hz...
J'ai encore un peu de marge mais l'idéal théorique ne pourra être atteint...
On verra dans la pratique, à l'écoute et après une batterie de mesures au Clio quel compromis adopter...
Jean-Marc
RE: 2 Systèmes: Salon Musiques - Sous-sol Films - xnwrx - 25/07/2017
Effectivement.
Je vois bien une solution qui n'est réalisable aisément qu'en actif numérique, idéalement en FIR pour maîtriser une phase égale entre les 3 sources : faire jouer à votre compression la bande couvrant dans votre cas 200 Hz à 400 Hz avec une atténuation la ramenant au niveau d'un des GPA, puis qu dessus de 400 Hz elle est seule à couvrir cette bande avec un niveau équivalent au niveau des 3 HP couvrant le 200-400 Hz (environ +8 à +0 dB). Ainsi le diagramme de rayonnement reste bien symétrique. Il faut ensuite égaliser tout ça.
L'atténuation de niveau de 200 à 400 Hz couplé à une coupure raide en dessous de 200 Hz doit permettre à la compression de rester dans son domaine de fonctionnement théorique.
RE: 2 Systèmes: Salon Musiques - Sous-sol Films - AndréJ - 25/07/2017
xnwrx a écrit :Effectivement.
Je vois bien une solution qui n'est réalisable aisément qu'en actif numérique, idéalement en FIR pour maîtriser une phase égale entre les 3 sources : faire jouer à votre compression la bande couvrant dans votre cas 200 Hz à 400 Hz avec une atténuation la ramenant au niveau d'un des GPA, puis qu dessus de 400 Hz elle est seule à couvrir cette bande avec un niveau équivalent au niveau des 3 HP couvrant le 200-400 Hz (environ +8 à +0 dB). Ainsi le diagramme de rayonnement reste bien symétrique. Il faut ensuite égaliser tout ça.
L'atténuation de niveau de 200 à 400 Hz couplé à une coupure raide en dessous de 200 Hz doit permettre à la compression de rester dans son domaine de fonctionnement théorique.
J'a des doutes qu'une 2001 couplée à ce pavillon puisse descendre à 200 Hz....
A plus
André
RE: 2 Systèmes: Salon Musiques - Sous-sol Films - xnwrx - 25/07/2017
Effectivement, Fc théorique des pavillons = 320 Hz. Mais il faut mesurer
RE: 2 Systèmes: Salon Musiques - Sous-sol Films - jmaudio - 25/07/2017
Bon là, j'en ai plein mon c.. !!
Je suis sur les rotules... en parlant de rotule, je viens de m'en exploser une sur un des pieds (massifs) de ma table basse...
Le pied de la table n'a ni bougé, ni souffert... par contre, ma rotule, elle...
J'ai même dû éponger le sang à coup de sopalin, petite entaille à la clef...
Alors, bien sur... sur l'instant, j'ai lâché un râle de "jouissance"... puis quelques "mots doux" fort bucoliques... à un niveau de pression que tout le village a dû croire qu'un grizzly était en liberté !!
J'ai beau être matinal... j'ai mal...
Bon... "Mais a-t-il terminé ses enceintes le grizzly ??" se demandent certains !!
A cela, je répondrai... Yes !!

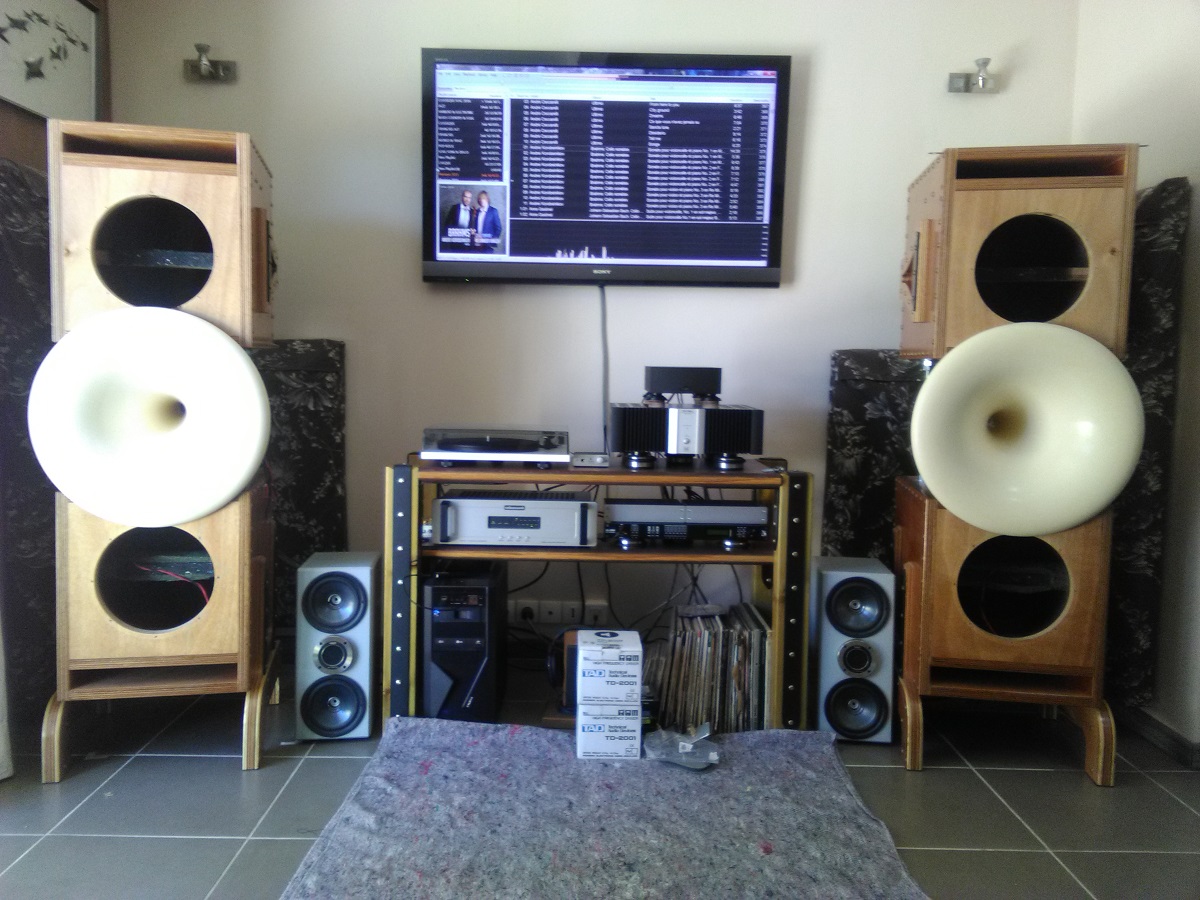

La preuve en images...
Remarquez...
Le plus long n'a pas été les 31... le plus long a été d'ajuster les compressions avec ses énormes pavillons... j'ai passé une heure, la tête dans chacun de ces tromblons, une mini-maglite à led coincée entre les dents (véridique !!) et contournant des deux bras les 64cm de chaque pavillon, d'un je maintenais et positionnais pendant qu'avec l'autre... je serrai les vis avec un tournevis paume de main...
Sinon, après un premier dégrossissage... j'ai baissé la Fc de 20Hz... j'ai baissé de 2 bons dB la zone 4 à 500Hz sur les GPA... revu les niveaux GPA/TAD bien sur... Vendredi, congés pour un mois, j'aurai tout le temps d'écouter, de mesurer au Clio, de caler...
Première écoute sur Jonasz "Le temps passé"... la baie vitrée s'est mise a trembler !!
Quant à l'image... elle prend, bien sur de la hauteur... mais pas que ça...
Je vous en dirais plus dans les jours à venir... ce soir, un bouillon, une bonne pipe et au lit !!
(Oui, je suis célibataire mais je suis très souple !!
)A+
JM
RE: 2 Systèmes: Salon Musiques - Sous-sol Films - Dominique-Tanguy - 25/07/2017
Et bien bravo !
Tu es filtré en actif je suppose ?
Soigne ton genou !
Dominique T
RE: 2 Systèmes: Salon Musiques - Sous-sol Films - xnwrx - 25/07/2017
Il m'avait bien semblé entendre quelqu'un crier de douleur
Un coup de peinture à venir sur la compression?
RE: 2 Systèmes: Salon Musiques - Sous-sol Films - jmaudio - 25/07/2017
Oui oui... le genou est douloureux... et le filtre actif est un Xilica 24/96 !!
