RE: ARTEC 8170H une mini ONKEN à Pavillon - EBA - 04/02/2014
Bruno,
Je préfère,
Cela me parait très bien et la simule oscille entre 101 db et 103 db.
Pas si mal pour une simule.
Eric
RE: ARTEC 8170H une mini ONKEN à Pavillon - archib170 - 04/02/2014
bonjour

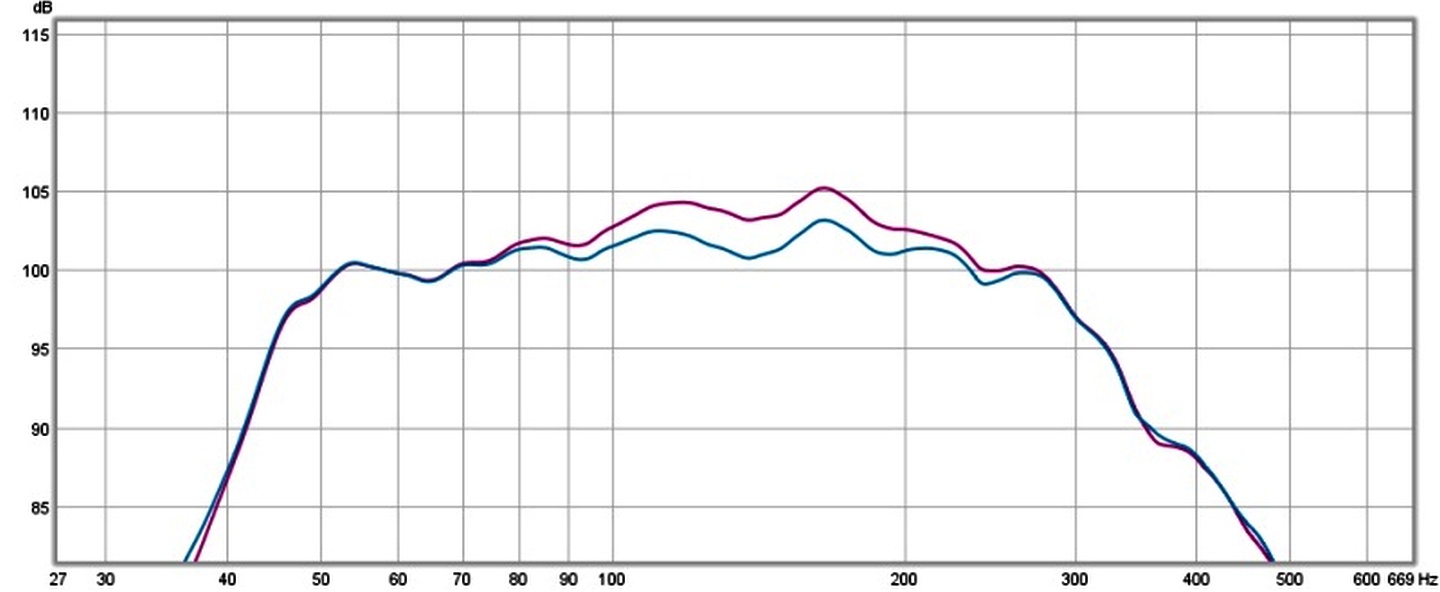

voici la mesure d'une 4550 /onken sablé avec 2 416A (restaurés par Per Hasling), dans une très grande pièce.
en rouge brut ,en bleu légèrement égalisé.il y a un PB a 280 hz.
on voit bien le bass reflex a 100db (logique comme la onken W), puis l'influence du pavillon +- 104 db.
francois
RE: ARTEC 8170H une mini ONKEN à Pavillon - jeanphilippe - 04/02/2014
Et a l'ecoute, toujours le probléme à 280hz?
RE: ARTEC 8170H une mini ONKEN à Pavillon - brunop - 04/02/2014
Une question François,
Le relevé de courbe est effectué sur une Onken filtrée?
Bruno
RE: ARTEC 8170H une mini ONKEN à Pavillon - archib170 - 04/02/2014
bonsoir jean phillippe et bruno
désolé pour l’abréviation mais il fallait lire filtre passe-bas a 280hz.
francois
RE: ARTEC 8170H une mini ONKEN à Pavillon - jys - 04/02/2014
Hey les amis, c'est quoi un problème à 280 Hz ? j'ai du mal à suivre.
RE: ARTEC 8170H une mini ONKEN à Pavillon - jys - 04/02/2014
L'engin est quand même remarquable en termes de linéarité et de rendement
Ton filtrage, analogique (en entrée et/ou en sortie), ou numérique ?
RE: ARTEC 8170H une mini ONKEN à Pavillon - Sato - 05/02/2014
Bonjour François, je ne vois pas ces courbes?.......
merci
archib170 a écrit :bonjour
voici la mesure d'une 4550 /onken sablé avec 2 416A (restaurés par Per Hasling), dans une très grande pièce.
en rouge brut ,en bleu légèrement égalisé.il y a un PB a 280 hz.
on voit bien le bass reflex a 100db (logique comme la onken W), puis l'influence du pavillon +- 104 db.
francois
RE: ARTEC 8170H une mini ONKEN à Pavillon - EBA - 05/02/2014
Bonjour,

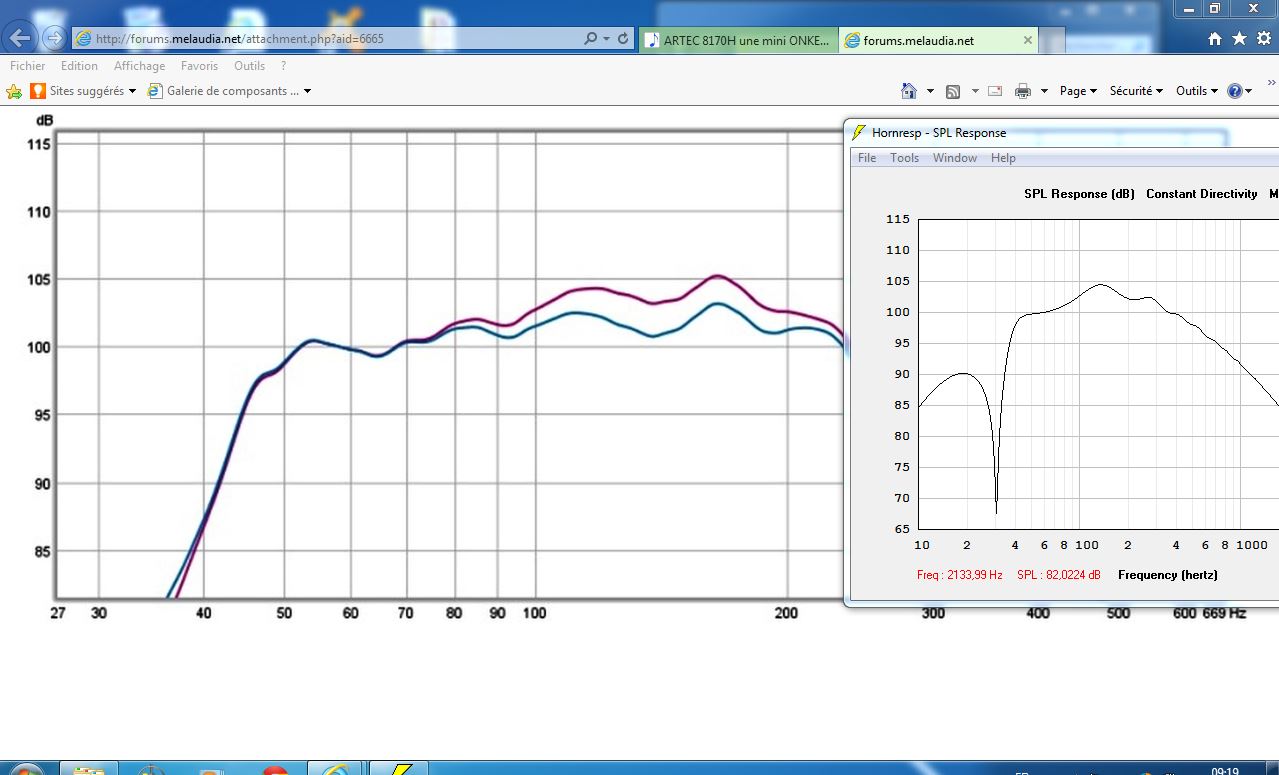

Comparaison des courbes de François au simulateur HORNRESP.
ATTENTION AUX ECHELLES.
J'ai retouché la Zout de l'ampli à 1,5 ohms cela joue pas mal sur le bas de la courbe avec le simulateur (normal).
Event d'origine ONKEN LEDAUPHIN à Bruno.
Et bien qui dit qui simule pas le simul, grande pièce 2 PI.
Pas mal non !
Cdt.
Eric
RE: ARTEC 8170H une mini ONKEN à Pavillon - philou - 05/02/2014
Bonjour à tous,
C'est toujours difficile de comparer une courbe de réponse simulée en champ libre théorique et une mesure dans la piéce..
Si je regarde la courbe de mesure de façon simple, je dirais que le niveau augmente d'environ 7 db à partir d'environ 100 hz due à une impédance de radiation causée par le bafflage de l'enceinte (principalement sa largeur). Le "room gain" apporte environ 5 db (si je considére une position relativement proche des murs ar et de coté autour d'un métre), le pavillon augmente le niveau d'environ 2 db (si j'ai bien lu). Au final + 4 db..
Cela correspondrait aux courbes de François dans la pièce dont le plafond doit se situer à environ 2,5 m ?
Phil.
