(28/08/2024-19:27:39)mastro a écrit : iI y a déjà des délais. Pour les prochaines mesures dois-je tout remettre à 0 ?

Non surtout pas , il faut juste les corriger avec
Les corrections obtenues avec tes dernieres mesures..

Et éventuellement faire de nouvelles mesures ref timing sans aucun filtrage pour confirmer le bon alignement avec tous les pieds d'impulsions qui démarrent bien en même temps ..

Avec une mesure du tweeter qui démarre plus bas que 5khz. Au moins 3khz , quitte a baisser
Encore le volume , et baisser la durée du sweep (par exemple : 2,7sec) pour le tweeter, pour éviter absolument d'abîmer le tweeter...

Très important ;
Tu peux indiquer les délais qui étaient en place pour chaque voies de chaque enceintes lors de tes mesures temporelles sans filtres ?

(27/08/2024-11:03:35)mastro a écrit :

(27/08/2024-09:37:55)xtof a écrit :

(27/08/2024-08:40:54)mastro a écrit : il est possibe de recaler automatiquement toutes les mesures ref timing ref a TO  , en rajoutant un offset (timing offset)
il suffit alors de refaire la premiere mesure du tweeter , et de realiser toutes les autre mesures des voies avec ce meme offset :


l'offset à saisir est de : 269micro sec - 69 micro sec

Explique moi comment tu as fait ce schéma ?
Je pense à la fonction impulse mais comment as-tu paramétré cette fonction ?

Merci

c'est très simple :

pour relever les ecarts temporels entre chaque voies , le mdat doit contenir toutes les mesures ref timing au pe et
ensuite il suffit d'utiliser la fonction rew overlay , impulsions...

voici un exemple d'alignement correct realisable avec des mesures temporelles reference timing de voies non filtrées  :

dans cet exemple chaque voie est calée avec la fonction ir delay (c'est le but a atteindre) , car pour l'instant on ne connait toujours pas les ecarts temporels reels entre chaque voies relevés au Pe ..



[img][/img]



autre exemple de graphe overlay pour illustrer comment relever l'ecart d'alignement constaté sur une mesure timing ref  (retard de 1ms) par rapport à une mesure calée a T0


en pratique sans regler l'offset de la mesure ref timimg , la mesure ref timing du tweeter ne sera pas calée precisement a TO , il faudra donc en tenir compte sauf s'il est negligeable ..


[img][/img]

(29/08/2024-02:25:38)xtof a écrit : [
Bonjour Mastro,

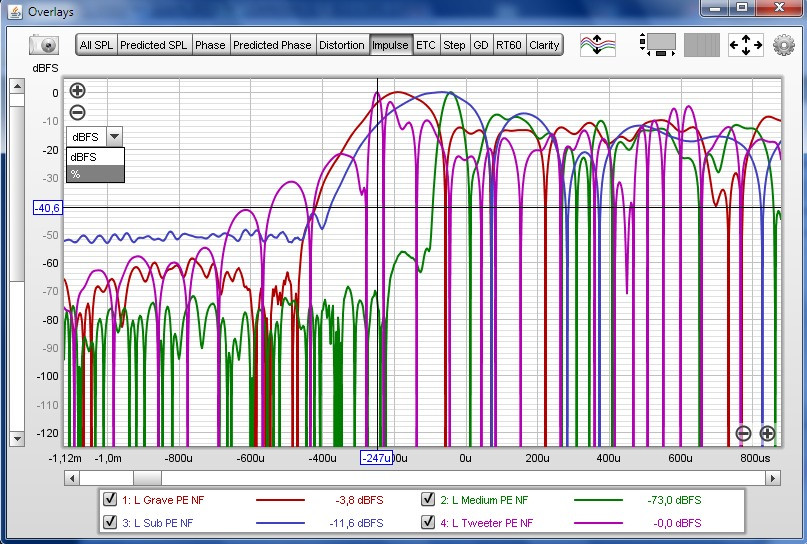

Désolé je ne comprend pas car quand je fais overlay impulsion j'obtiens :



Il doit y avoir des paramètres à régler
Peux-tu m'expliquer un peu mieux les réglages à faire ?
Y aurait-il un tutoriel ?

Merci

(29/08/2024-08:08:07)PierreRa a écrit : Bonjour Mastro,
Comment se fait-il s'il vous plaît que je n'arrive pas à voir vos JPG joints, ici ou sur votre lien ?
Merci.

(29/08/2024-09:03:40)PierreRa a écrit : Non, je parle des JPG suivants et autres:

Mais peut-être ne sont-ce-pas des copies d'écran ?
Merci Christophe.

(29/08/2024-16:20:55)mastro a écrit : 1) j'ai vu que tu as inversé la polarité du tweeter dans le filtre numerique ,alors qu'il il faudrait plutot corriger le cablage qui est inversé.
D'accord mais c'est bizarre car au niveau câble et couleur sur le tweeter et l'ampli tout est correct.
2)  vu que l'on travaille avec des ecarts temporels ,
je te conseille plutot de parametrer dans ton filtre actif les delais en ms et pas en distance .
D'accord.



3) avant de corriger les delais deja initialisés dans le filtre numerique ,pourrais tu partager la capture ecran des delais en ms qui etaient en place lors des 1eres mesures ref timing ?
Désolé, je n'ai plus les premières données
4) l'alignement des voies au pe s'effectue avec le pied des impulsions des voies seules non filtrées , ce qui ecarte absolument toutes les reflexions de la piece qui arrive forcement apres  ,mais il reste alors juste le bruit ambiant dans la piece qui peut encore perturber les mesures  .
A priori je n'ai pas de bruits ambiants lorsque je fais une mesure.

5) visiblement le micro n'a toujours pas bougé de place , ni les deux enceintes car
tes nouvelles mesures du tweeter semblent calées quasiment comme avant , tu peux donc les utiliser pour estimer les delais d'alignement avec la methode graphique decrite ci dessus .
Ok.

6) tu peux partager une nouvelle photo vue de ta position d'ecoute pour bien voir la disposition des deux enceintes dans la piece , sauf si ca na pas bougé depuis celle ci ?

visuellement je vois pas de difference d'implantation entre l'enceinte gauche et la droite , avec une tres bonne symetrie des deux cotés , les delais d'alignement des voies seraient logiquement identiques à gauche et a droite ..
avec un gain de temps de 50% pour la mise au point de l'alignement.
Rien n'a bougé si ce n'est les nouveaux tweeters et des objets dans la pièce que je ne peux malheureusement pas enlever...

7) 7 8 c'est les tweeters g et d , et
1 sub G , 2 sub D , 3 grave G ,4 grave D , 5 medium G , 6 medium D
Oui c'est ça
