RE: Blameless Amp Classe B - RM8Kinoshita - 01/09/2024
(01/09/2024-17:30:17)JCB a écrit : Bonsoir RM...,
Après avoir simulé les deux montages, en respectant les schémas et leurs composants, il s'avère que le diagramme de Bode (Magnitude et phase) est nettement meilleur pour le second (celui du Warsaw 2015) Par contre la THD ainsi que le SNR sont moins bons. Il en va de même de l'offset en sortie qui avoisine les 90 mV. Mais sur ce dernier point, ton montage dispose peut-être d'un réglage compensateur.
Si tu disposes de microcap V12 je peux te faire parvenir le fichier d'analyse.
Cdt
Bonsoir
Pour la THD Douglas conseille de ne pas se fier aveuglément aux résultats d'un simulateur;
mais de plutôt construire le circuit afin de pouvoir le mesurer, si on est équipé.
Le montage ne dispose pas de compensateur pour le DC offset.
J'ai observé, après le démarrage et stabilisation thermique, avant réglage de la polarisation en sortie (réglage pot. au mini)
un offset de +/- 5 mV environ.
Je ne suis pas sûr que le simulateur puisse tenir compte des couplages thermiques présents dans le circuit réel :
- La paire différentielle d'entrée
- Le bias generator (MJE340) et le driver du haut (sur le V+) Q8 et Q11 sur le schéma Warsaw 2015
- Les 2 MT-200 de sortie (2SA1216 / 2SC2922) sur le même document
crdt.
RE: Blameless Amp Classe B - banzai - 01/09/2024
Bonsoir,
En effet en général les simulations "simulent" des circuits parfaits avec composants parfaits, pour ces raisons il est toujours opportun de garder ce paramètre en mémoire rapprochées.
Bien cordialement
RE: Blameless Amp Classe B - RM8Kinoshita - 02/09/2024

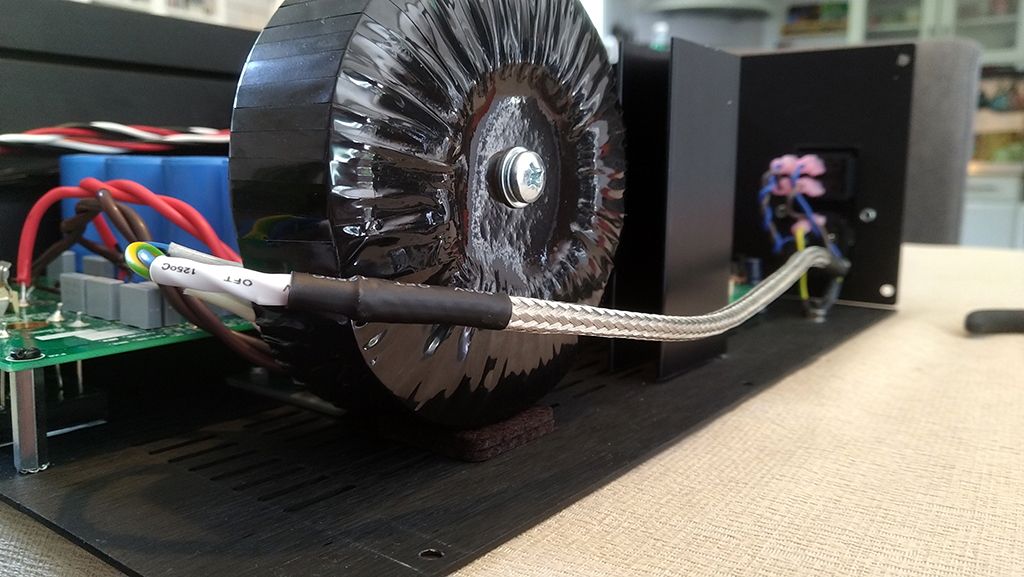

Une vue de la fixation du transfo et du blindage du câble secteur passant à proximité des transistors de sortie.
Ce dernier rentre en fait complètement dans un des logements du profilé latéral.
Le transfo repose sur de petits morceaux de feutre adhésif.
Il y aura les mêmes au niveau du couvercle supérieur.
Le transfo de dia. 115 mm rentre ainsi "pile" dans la hauteur interne 120 mm du boitier.

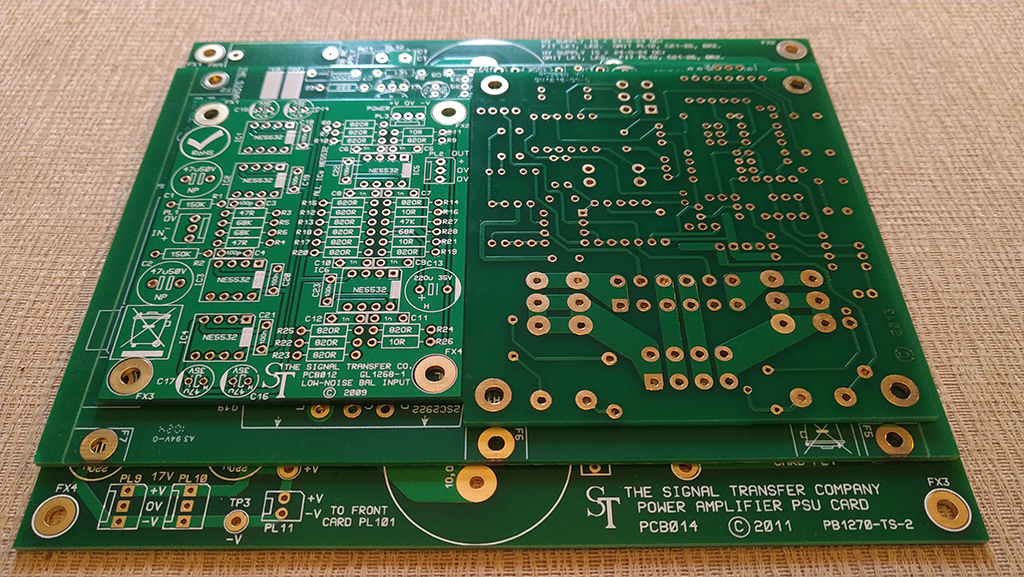

Pour les platines, voilà ce que l'on reçoit lorsqu'on commande à Douglas. Fabrication irréprochable.
L'utilisation des doubles plans de masse, l'arrangement physique des composants ainsi que les routages de masse participent directement aux performances de bruit du circuit.
crdt.
RE: Blameless Amp Classe B - JCB - 02/09/2024
RM8... a écrit :Pour la THD Douglas conseille de ne pas se fier aveuglément aux résultats d'un simulateur;Tous les gens raisonnables sont de cet avis. Le simulateur est un outil d'appréciations qui nécessite des interprétations basées sur des connaissances profondes de la discipline.
mais de plutôt construire le circuit afin de pouvoir le mesurer, si on est équipé
Citation :e ne suis pas sûr que le simulateur puisse tenir compte des couplages thermiques présents dans le circuit réel :
- La paire différentielle d'entrée
- Le bias generator (MJE340) et le driver du haut (sur le V+) Q8 et Q11 sur le schéma Warsaw 2015
- Les 2 MT-200 de sortie (2SA1216 / 2SC2922) sur le même document
Bien sûr que non, mais l'analyse des variations f (T°C) des tensions et courants permet de dégager un aperçu de la sensibilité de chacun des étages.
RE: Blameless Amp Classe B - œdicnème - 02/09/2024
(02/09/2024-09:46:43)RM8Kinoshita a écrit : Pour les platines, voilà ce que l'on reçoit lorsqu'on commande à Douglas. Fabrication irréprochable.Depuis plus de trente ans. Copyright indiqué sur l'une d'elles : 2011.
J'ai acquis les miennes en 1994. Toujours en service, à ce que je sais.
RE: Blameless Amp Classe B - RM8Kinoshita - 02/09/2024
Les différentes cartes ont différentes dates.
Il y a pu y avoir différentes révisions je pense.
Les différents millésimes en ma possession :
Balanced Input Card 2009
Class B Power Amplifier 2009
Power Amplifier PSU Card 2011
Protection PCB 2013 V5
crdt.
RE: Blameless Amp Classe B - œdicnème - 02/09/2024
(02/09/2024-12:00:13)RM8Kinoshita a écrit : Les différentes cartes ont différentes dates.
Il y a pu y avoir différentes révisions je pense.
Les différents millésimes en ma possession :
Balanced Input Card 2009
Class B Power Amplifier 2009
Power Amplifier PSU Card 2011
Protection PCB 2013 V5
crdt.
Si je ne me trompe, les cartes d'alors n'étaient pas dessinées par
Douglas Self mais par le créateur l'entreprise Signal Transfer Compagny
dont Douglas a repris la direction, il y a deux ans, je crois.
RE: Blameless Amp Classe B - RM8Kinoshita - 05/09/2024
(02/09/2024-13:29:37)œdicnème a écrit :(02/09/2024-12:00:13)RM8Kinoshita a écrit : Les différentes cartes ont différentes dates.
Il y a pu y avoir différentes révisions je pense.
Les différents millésimes en ma possession :
Balanced Input Card 2009
Class B Power Amplifier 2009
Power Amplifier PSU Card 2011
Protection PCB 2013 V5
crdt.
Si je ne me trompe, les cartes d'alors n'étaient pas dessinées par
Douglas Self mais par le créateur l'entreprise Signal Transfer Compagny
dont Douglas a repris la direction, il y a deux ans, je crois.
Gareth Connor, si mes informations sont exactes.
crdt.
RE: Blameless Amp Classe B - RM8Kinoshita - 05/09/2024
(04/09/2024-23:36:52)œdicnème a écrit :(04/09/2024-15:02:44)œdicnème a écrit : En cherchant qui est Leo Simpson,
on tombe sur un article de 2008 sur un ampli classe A
http://www.handsontec.com/ezine_category/Audio/Class-Amplifier.pdf
La plupart des valeurs des composants de ce circuit
sont les mêmes que celles de ce circuit présenté
dans le numéro de Wirelss World de juillet 1995, page 586 :
https://www.worldradiohistory.com/UK/Wireless-World/90s/Wireless-World-1995-07-S-OCR.pdf
(03/09/2024-16:55:33)6336A a écrit : Ce schéma date de 1996, ce qui est loin d'être nouveau. Le but avoué de son concepteur (Leo Simpson) était également d'obtenir un taux de DHT le plus faible possible, soit < 0,001 % pour 1W / 8 Ohm. Pas mal d''audiophiles l'ont monté, dont moi même.
Les deux circuits "conçus" par Leo Simpson sont à l'évidence inspirés
par ceux de Douglas Self, parus respectivement 4 et 13 ans plus tôt.
Merci à toi oedicnème pour cet historique des versions de Blameless
crdt.
Trimodal.Audio.Power.Part.2.pdf (Taille : 456,87 Ko / Téléchargements : 373)
RE: Blameless Amp Classe B - Argo - 10/09/2024
Bonsoir
Alors cet ampli, il chante comment? ;-)
