Mesure de circuit magnétiques, DC bias
Auteur Message
yeagerch45
Junior Member
**


Messages : 7
Groupe : Enregistré
Inscription : 22/02/2018
Statut : Hors ligne
Message : #11
RE: Mesure de circuit magnétiques, DC bias

Bonjour,

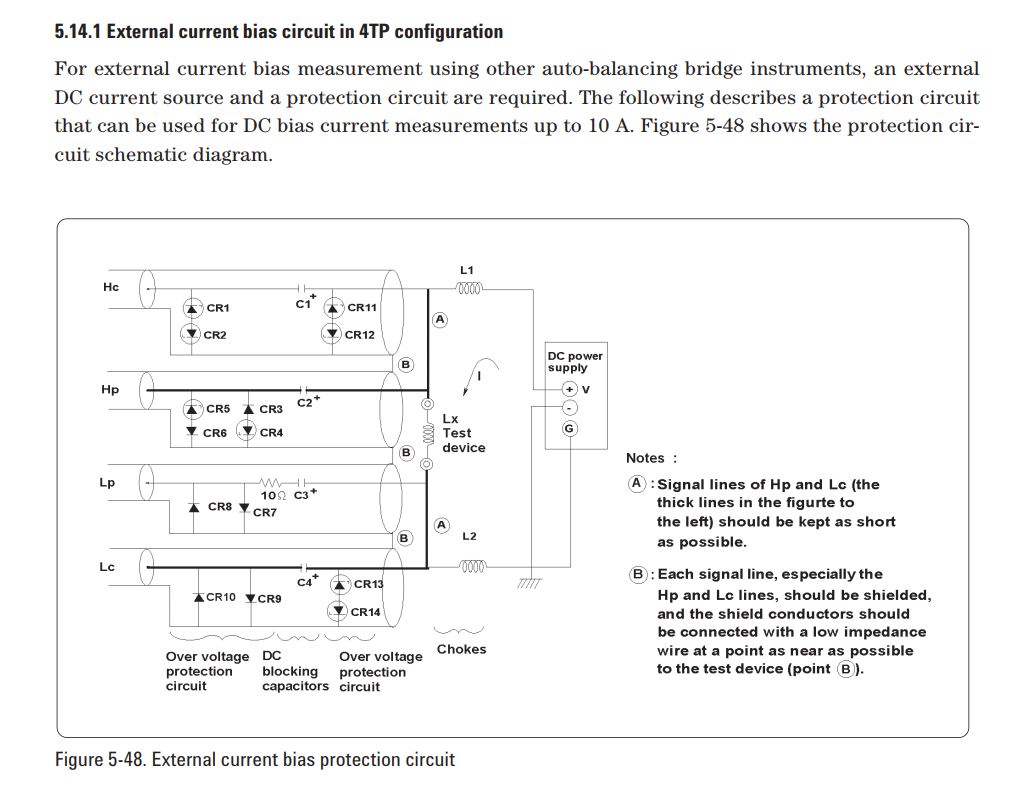

Mesure inductance avec courant externe, d'après Agilent, ex HP et maintenant
Keysignt:





Extrait de la note d'application: Impedance measurement handbook.

Ce message a été modifié le: 17/11/2020 11:44:53 par yeagerch45.

17/11/2020 11:22:13
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jsilvestre
Posting Freak
*****


Messages : 1 091
Groupe : Enregistré
Inscription : 13/01/2014
Statut : Hors ligne
Message : #12
RE: Mesure de circuit magnétiques, DC bias

yeagerch45 a écrit :
Bonjour,
Mesure inductance avec courant externe, d'après Agilent, ex HP et maintenant
Keysignt:





Extrait de la note d'application: Impedance measurement handbook.


Bonjour,

merci bien intéressant.
Du coup je mets la note d'application complète, comme ces temps les journées tendent à être aussi longues que les soirées ça fera de la lecture.

joël



Fichier(s) joint(s)
.pdf File  5950-3000.pdf (Taille : 5.26 Mo / Téléchargements : 10)
17/11/2020 12:11:36
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jsilvestre
Posting Freak
*****


Messages : 1 091
Groupe : Enregistré
Inscription : 13/01/2014
Statut : Hors ligne
Message : #13
RE: Mesure de circuit magnétiques, DC bias

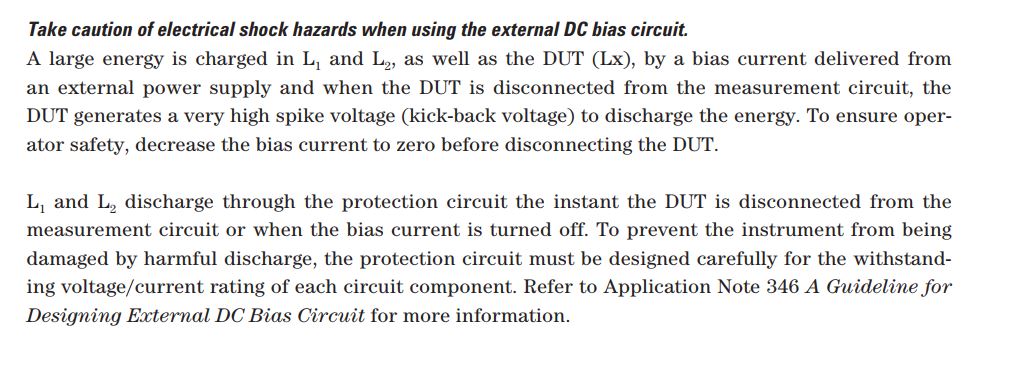

PFB, regarde bien la deuxième image postée par yeagerch45, l'énergie stockée dans la self peut détruire ton appareil de mesure voir te faire du mal. Fais attention!

joël

17/11/2020 12:24:24
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
PFB
Banned
*****


Messages : 2 495
Groupe : Enregistré
Inscription : 28/03/2008
Statut : Hors ligne
Message : #14
RE: Mesure de circuit magnétiques, DC bias

jsilvestre a écrit :
Fais attention!


PFB est fort, merci quand même. Au pire je mets mon casque et ma combinaison 75 joules.

jsilvestre a écrit :
l'énergie stockée dans la self peut détruire ton appareil de mesure voir te faire du mal.


Je ne sais pas si "énergie stockée" s'applique à une self, par contre les circuits magnétiques n'apprécient pas que le courant varie, ça c'est à peu près intégré.

C'est entre autre ce que j'ai du remplacer dans l'alimentation. Il y a de beau transil tout neufs, prêt à s'en prendre plein les dents.

PFB


Enceintes de 300W plastoc+subwoofer de 300W replastoc. 60 millions d'albums sous l'index et 3000 disques sur étagère.
17/11/2020 15:31:16
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
PFB
Banned
*****


Messages : 2 495
Groupe : Enregistré
Inscription : 28/03/2008
Statut : Hors ligne
Message : #15
RE: Mesure de circuit magnétiques, DC bias

J'ai progressé en lisant le mode d'emploi de mon pont de mesure, au lieu de laisser faire le bidule, je lui donne l'indication que j'aimerai un courant de mesure élevé.

Du coup l'influence de l'alimentation devient négligeable.

PFB


Enceintes de 300W plastoc+subwoofer de 300W replastoc. 60 millions d'albums sous l'index et 3000 disques sur étagère.
17/11/2020 16:01:16
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jsilvestre
Posting Freak
*****


Messages : 1 091
Groupe : Enregistré
Inscription : 13/01/2014
Statut : Hors ligne
Message : #16
RE: Mesure de circuit magnétiques, DC bias

PFB a écrit :
Je ne sais pas si "énergie stockée" s'applique à une self, par contre les circuits magnétiques n'apprécient pas que le courant varie, ça c'est à peu près intégré.

C'est entre autre ce que j'ai du remplacer dans l'alimentation. Il y a de beau transil tout neufs, prêt à s'en prendre plein les dents.



W=1/2LI² c'est l'énergie stockée dans une self. Dans un condensateur c'est W=1/2CV².
Un condensateur "régule" la tension comme le fait un réservoir, la self régule le courant. C'est un réservoir de courant.

Un court-circuit sur un condensateur le décharge violemment avec une étincelle, pour décharger une self et voir une étincelle il faut ouvrir le circuit. Plutôt que décharger on dit démagnétiser.

En reliant ensemble un condensateur et une self on obtient un circuit oscillant, l'énergie 1/2CV² stockée dans le condensateur passe dans la self sous la forme 1/2LI² puis retourne dans le condensateur. Sans résistance dans le circuit l'oscillation est sans fin, sinon une partie de l'énergie est dissipée à chaque transfert jusqu'à épuisement des ressources.

Les transils dans l'alim c'est bien mais ils protègent pas le pont. Le risque est dans la déconnexion accidentelle de l'alimentation alors qu'elle fournit du courant à la self. L'ouverture du circuit va créer une jolie surtension qui va chercher un passage pour se reboucler. La self va se démagnétiser dans les entrées du pont RLC, le courant qui passait dans la self va passer dans les entrées. Pas sûr quelles apprécient!!!

PFB est fort, il survivra mais le pont va casser...

joël

17/11/2020 18:41:42
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
PFB
Banned
*****


Messages : 2 495
Groupe : Enregistré
Inscription : 28/03/2008
Statut : Hors ligne
Message : #17
RE: Mesure de circuit magnétiques, DC bias

jsilvestre a écrit :
W=1/2LI² c'est l'énergie stockée dans une self. Dans un condensateur c'est W=1/2CV².
Un condensateur "régule" la tension comme le fait un réservoir, la self régule le courant. C'est un réservoir de courant.



J'ai un peu de peine avec ces terminologies..

jsilvestre a écrit :
Les transils dans l'alim c'est bien mais ils protègent pas le pont.


Comme tout pont de mesure de qualité et vu que je ne peux pas réduire le courant de mesure à 0, celui est protégé.

jsilvestre a écrit :
Le risque est dans la déconnexion accidentelle de l'alimentation alors qu'elle fournit du courant à la self.


Avec une charge inductive toute déconnexion accidentelle aussi bien d'un pont de mesure que d'une alimentation à courant non nul sera source d'ennuis.

PFB


Enceintes de 300W plastoc+subwoofer de 300W replastoc. 60 millions d'albums sous l'index et 3000 disques sur étagère.

Ce message a été modifié le: 18/11/2020 21:39:18 par PFB.

18/11/2020 21:38:59
