Evaluation de mes mesures
Auteur Message
Jacques QUIEVRE
Junior Member
**


Messages : 28
Groupe : Enregistré
Inscription : 27/03/2009
Statut : Hors ligne
Message : #1
Evaluation de mes mesures

bonsoir

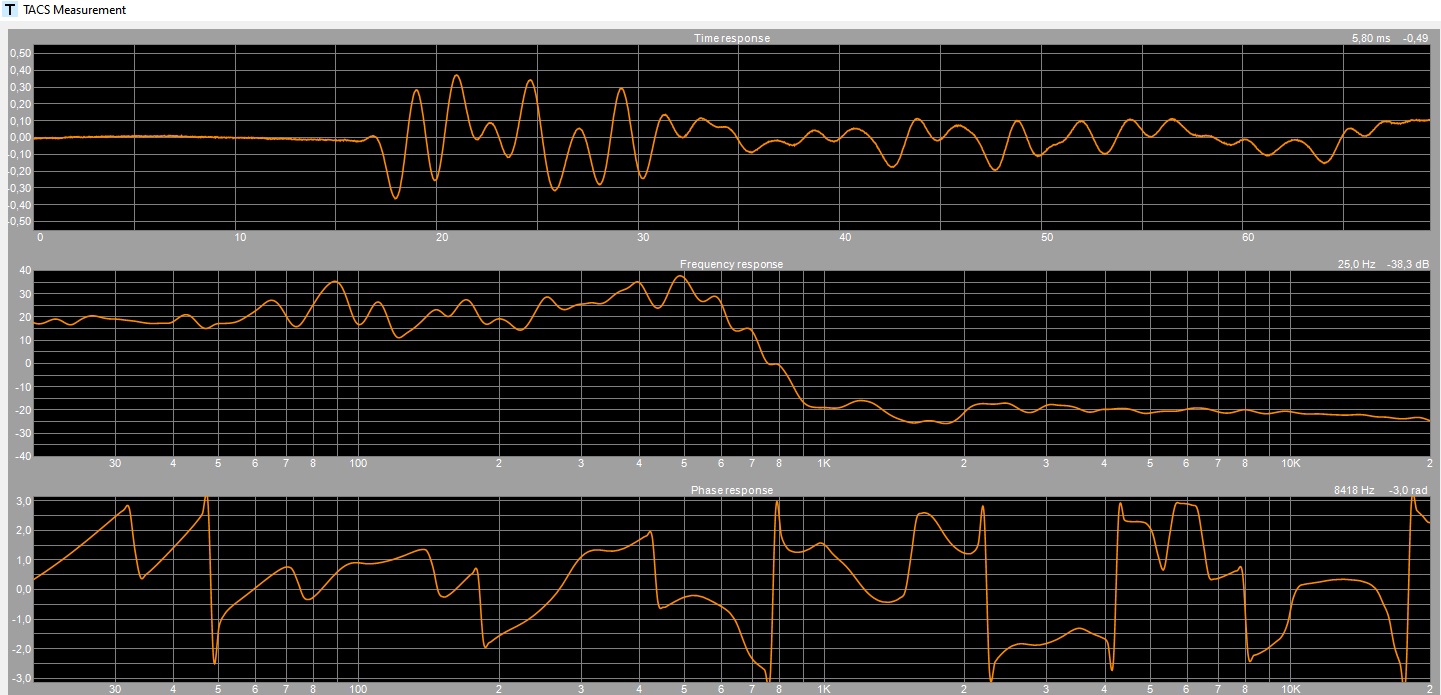

Après plusieurs tentatives pour obtenir une réponse en phase qui ne soit pas trop chahutée, voici ce que j'ai obtenu (voir les courbes ci-joint).

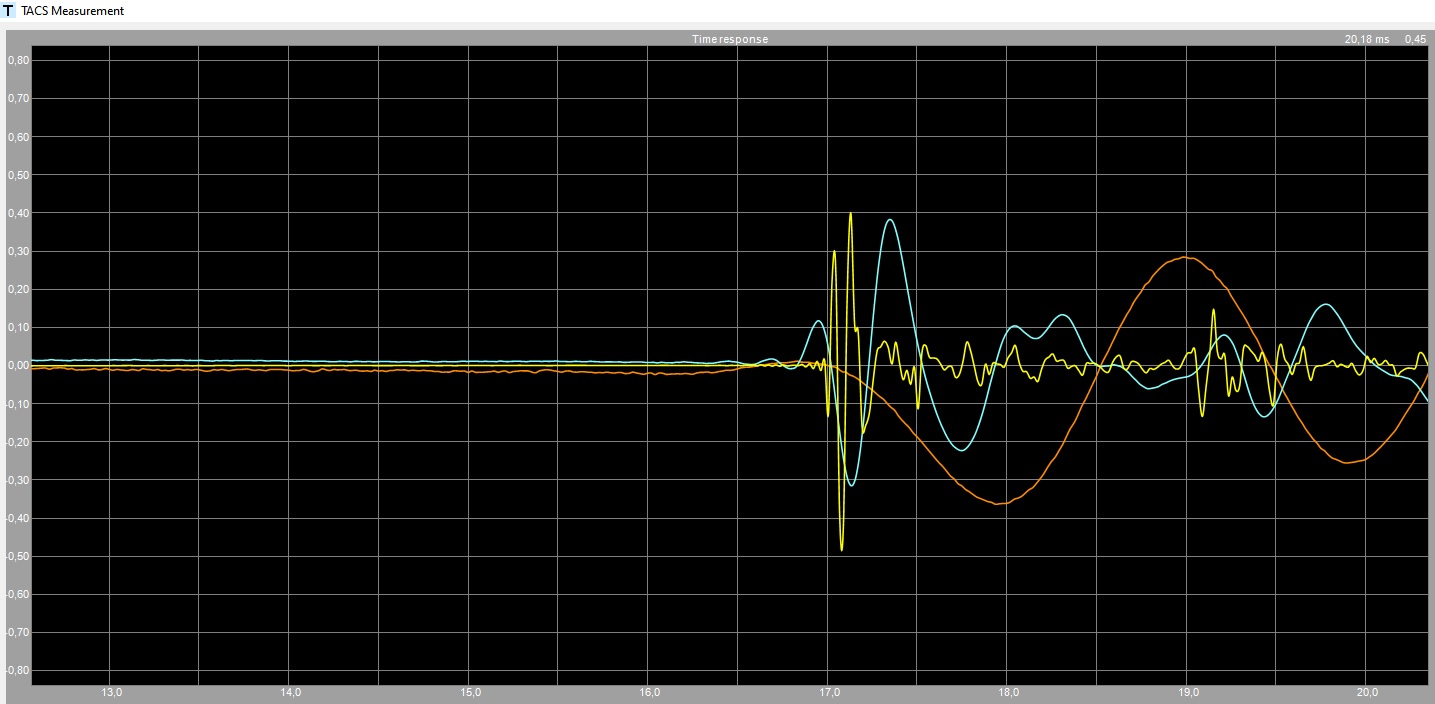

J'ai ce résultat en calant les trois voies de mon système sur les max des impulsions. Cela entraine un grand décalage du médium et de l'aigu par rapport au grave. On aperçoit sur la courbe du temps les premières ondulations du Grave. Le résultat de la phase semble acceptable ! Qu'en pensez vous. A l'écoute, il y a beaucoup de résolution (peut-être un peu artificielle ??)
J'attends avec impatience vos remarques.
Cordialement



Fichier(s) joint(s) Miniature(s)

04/10/2020 18:15:56
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Ragnarsson
Jomsviking
*****


Messages : 1 867
Groupe : Enregistré
Inscription : 05/05/2016
Statut : Hors ligne
Message : #2
RE: Evaluation de mes mesures

Dans le RCS2.2X les filtres sont à phase minimale, je suppose que c'est pareil dans le s2150, donc l'alignement ne se fera pas sur les sommets des impulsions mais plutôt vers le départ de celles ci.
Quelles sont les courbes de phase individuelles de chaque haut parleur filtré?
Peux tu faire une mesure avec autre chose que les outils TacT?


Anál nathrach, orth’ bháis’s bethad, do chél dénmha

Ce message a été modifié le: 04/10/2020 19:21:17 par Ragnarsson.

04/10/2020 19:20:53
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Jacques QUIEVRE
Junior Member
**


Messages : 28
Groupe : Enregistré
Inscription : 27/03/2009
Statut : Hors ligne
Message : #3
RE: Evaluation de mes mesures

Merci pour ta réponse.

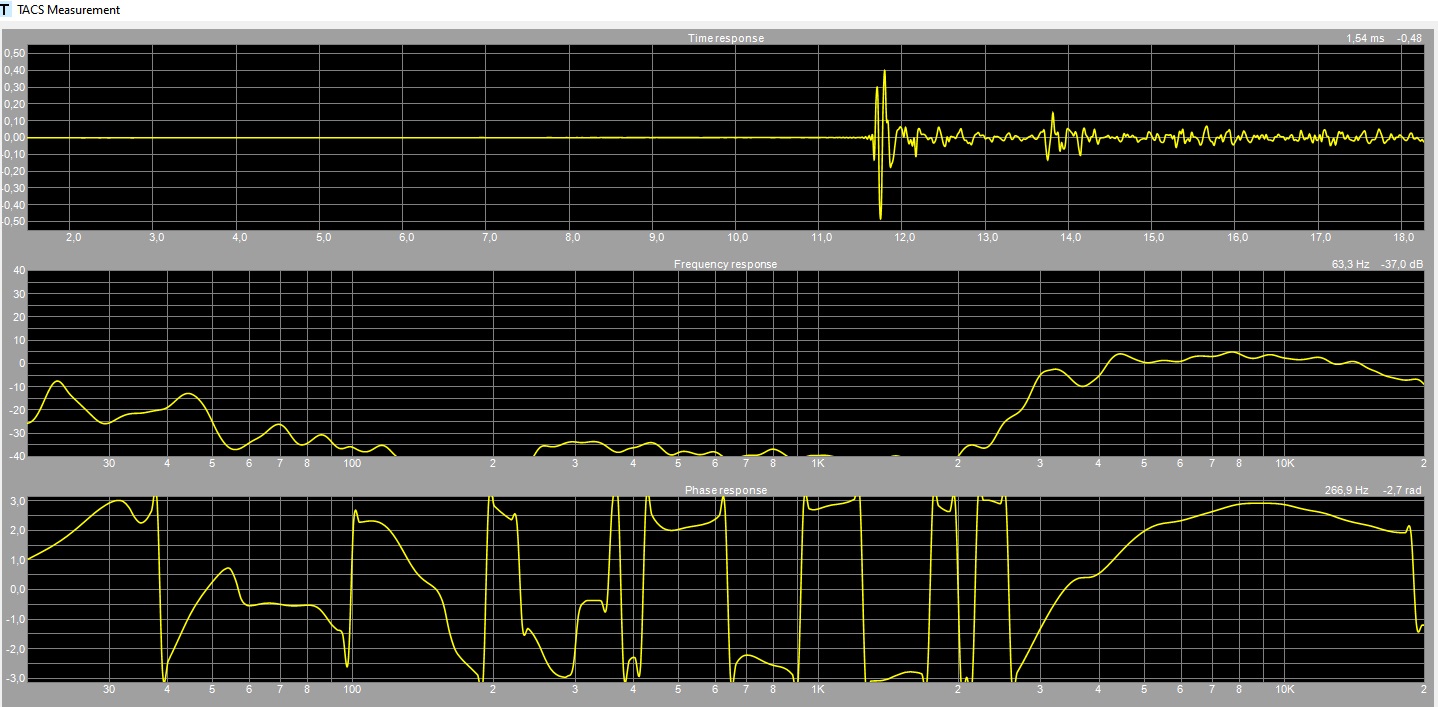

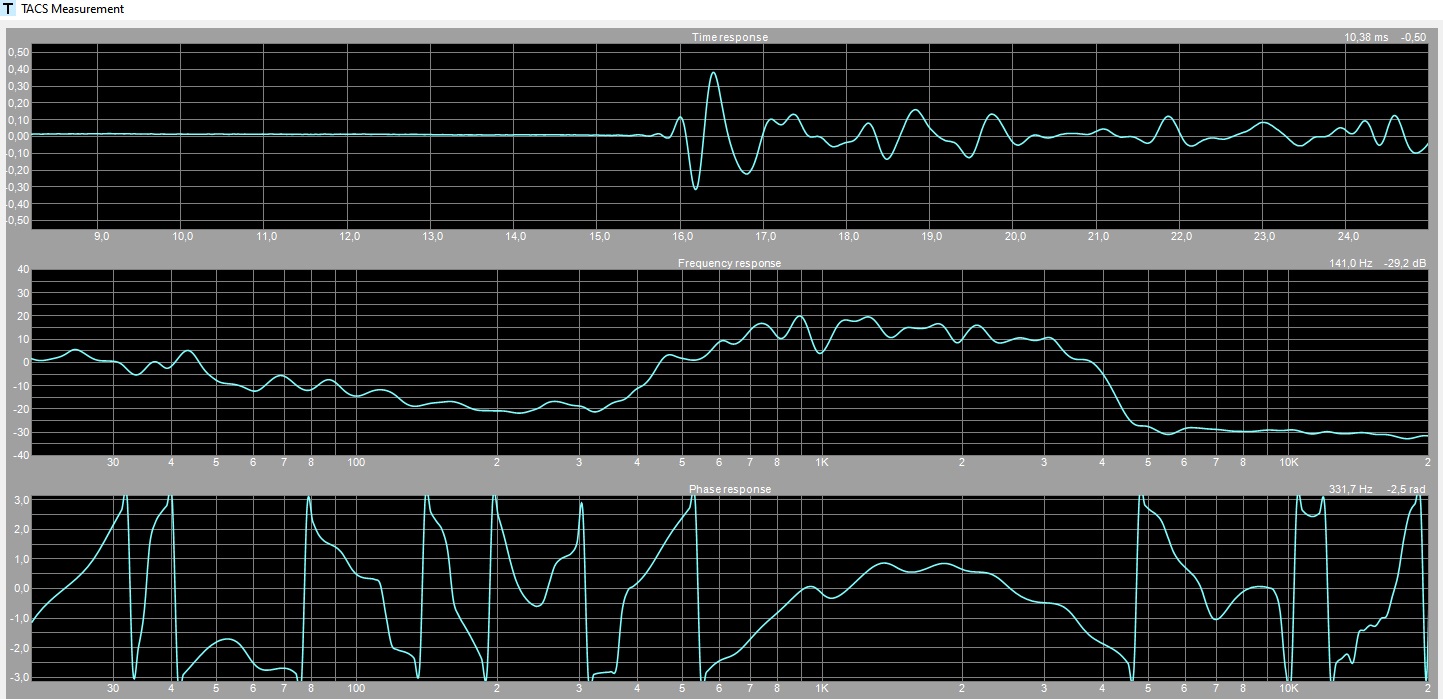

Voici les courbes pour chaque voie.
Et non je n'ai pas d'autres outils de mesure que le Tact et le Tacs



Fichier(s) joint(s) Miniature(s)

04/10/2020 19:42:01
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Ragnarsson
Jomsviking
*****


Messages : 1 867
Groupe : Enregistré
Inscription : 05/05/2016
Statut : Hors ligne
Message : #4
RE: Evaluation de mes mesures

Donc la phase n’est pas utilisable pour un bon calage.
Quels sont les filtres que tu as utilisé?
Si ce sont des filtres à phase minimale (iir) et à pentes symétrique, aligne le début des impulsions cela ne sera pas aussi bien qu’une mise en councidence de phase mais ce ne sera pas loin.


Anál nathrach, orth’ bháis’s bethad, do chél dénmha
04/10/2020 20:49:08
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Jacques QUIEVRE
Junior Member
**


Messages : 28
Groupe : Enregistré
Inscription : 27/03/2009
Statut : Hors ligne
Message : #5
RE: Evaluation de mes mesures

Bonjour

J'utilise des filtres numériques LR ordre 8 à 3500 Hz et 620 Hz. Ils sont générés par le logiciel TACS et programmés dans chaque ampli. Je pense qu'ils sont à phase minimale (je n'ai toutefois l'information que pour le passe haut à 3500 Hz), ils sont à pente symétriques.
Quelle impulsion choisir (vers le haut ? vers le bas ?) et ou se situe le début de l'impulsion effectivement. Mes signaux ne sont qu'une succession de sinusoïdes plus ou moins amples.

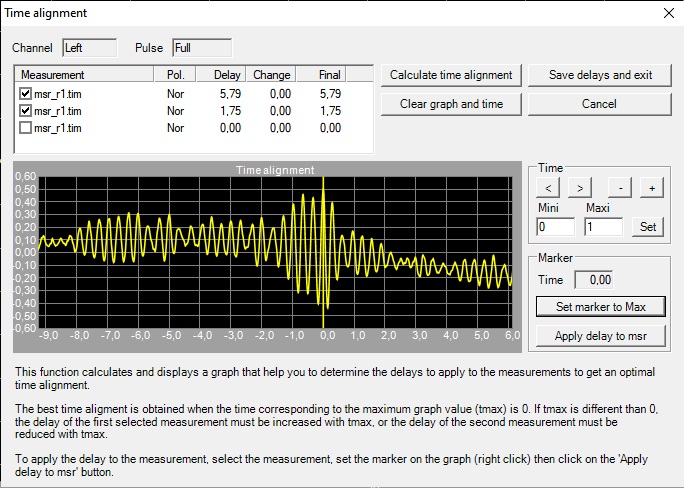

Le logiciel TACS propose un alignement temporel (je pense que c'est à l'issue d'un calcul de coïncidence). cf graphes ci-joint. Le premier est le résultat du calcul, le second illustre l'alignement correspondant. A l'écoute c'est assez naturel !! alors que la courbe de phase est désastreuse !!



Fichier(s) joint(s) Miniature(s)

05/10/2020 09:23:25
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
nxx
Encore en couches-culottes
*****


Messages : 3 034
Groupe : Enregistré
Inscription : 23/02/2012
Statut : Hors ligne
Message : #6
RE: Evaluation de mes mesures

Bonjour Jacques,

En l'état actuel des choses, et au vu de ta mesure/photos de ton système, tu pourrais essayer d'aligner les départs d'impulsions.
Je pense aussi que tu devrais tester d'autres filtrages, par exemple le LR24 pour rester en pentes symétriques.

A la très grosse louche,
un essai de pentes moins raides et avec délai au médium (JBL 2420) inchangé à 0ms,
350us (0.35ms) sur le TW Electro voice T35,
800us (0.8ms) sur le grave Focal serait intéressant,
ainsi que la capture de ce que cela donne avec les 3 voies en service pour l'alignement.

Cordialement.
.


"The problem with listening, of course, is that we don't. There's too much noise going on in our heads so we never hear anything."
Philip Glass
06/10/2020 12:32:36
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Jacques QUIEVRE
Junior Member
**


Messages : 28
Groupe : Enregistré
Inscription : 27/03/2009
Statut : Hors ligne
Message : #7
RE: Evaluation de mes mesures

réponse à nxx

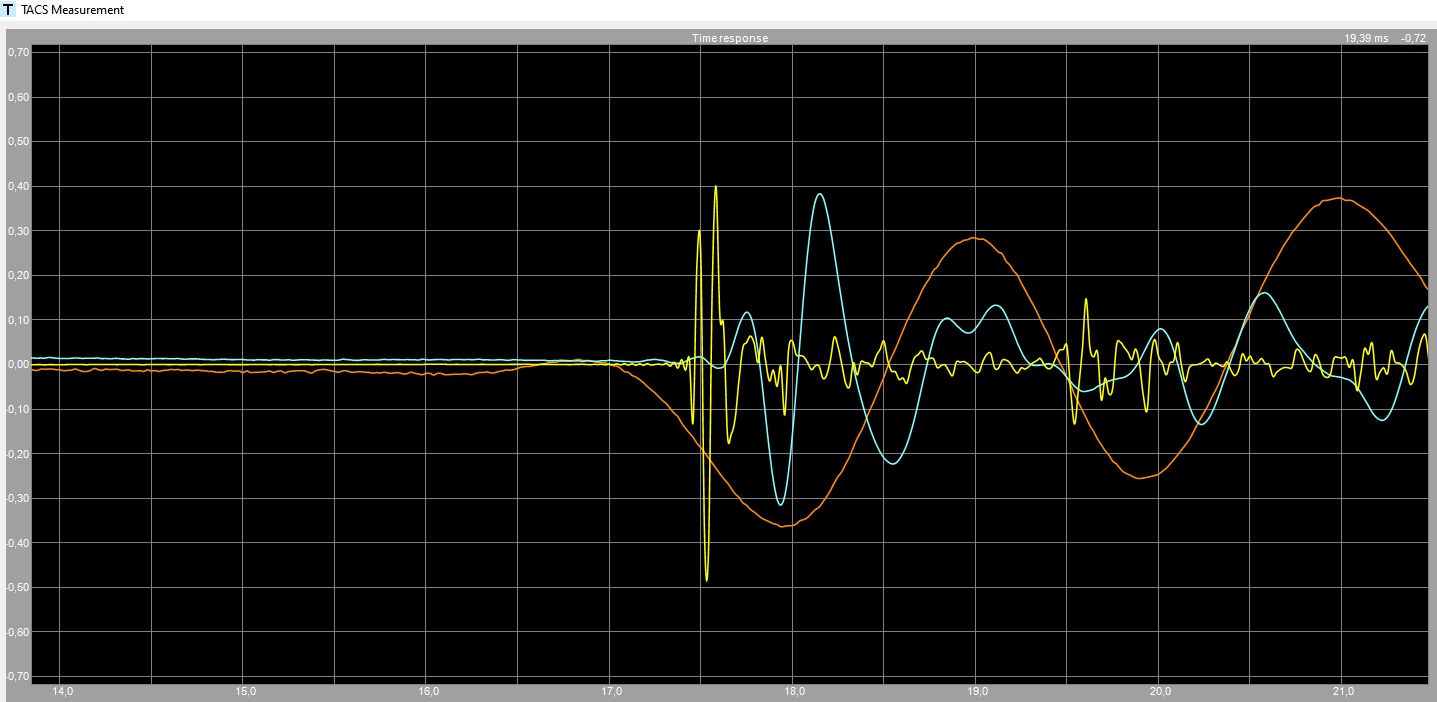

Merci pour ta réponse. En appliquant les valeurs que tu proposes, voila ce que cela donne. (voir fichier joint)
à l'écoute c'est pas mal !
Je n'ai pas encore modifié la pente des filtres. je m'y colle dès que possible !
Cordialement



Fichier(s) joint(s) Miniature(s)

06/10/2020 15:42:04
