Siemens Sipmos Transistors Application notes 1983
Auteur Message
JM Plantefeve
Old Chap, à Roncq
*****


Messages : 2 193
Groupe : Enregistré
Inscription : 30/08/2009
Statut : Hors ligne
Message : #1
Siemens Sipmos Transistors Application notes 1983


J'aimerais pouvoir étudier la note d'application 4.1 mais je n'arrive pas à mettre le clic dessus. Quelqu'un aurait-il ce fascicule Siemens sur une de ces étagères ?

Merci à vous, Jean-Marc.

23/06/2020 18:44:29
Visiter le site internet de cet utilisateur Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
MISE EN GARDE
Des individus peu scrupuleux profitent des transactions entre particuliers pour tromper leurs correspondants.
Quelques uns se sont fait une réputation et nous souhaitons partager le plus largement cette expérience.
N'hésitez pas à nous interroger, si au cours d'une transaction vous avez un doute sur l'honnêteté de votre acheteur/vendeur.
PFB
Banned
*****


Messages : 2 355
Groupe : Enregistré
Inscription : 28/03/2008
Statut : Hors ligne
Message : #2
RE: Siemens Sipmos Transistors Application notes 1983

Tu veux faire le BUZ?

PFB


Enceintes bibliothèque plastoc+subwoofer replastoc. 60 millions d'albums sous l'index et 3000 disques sur étagère.
24/06/2020 07:26:10
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
JM Plantefeve
Old Chap, à Roncq
*****


Messages : 2 193
Groupe : Enregistré
Inscription : 30/08/2009
Statut : Hors ligne
Message : #3
RE: Siemens Sipmos Transistors Application notes 1983

Bonjour PFB,

Tu veux faire le BUZ?

Joli... Dans ce databook Siemens, on trouve un code de désignation pour semiconducteurs discrets. BUZ : Silicon, power switching.
En fait, j'aimerais prendre connaissance de cette note d'application car citée ici et .

Jean-Marc.

Ce message a été modifié le: 24/06/2020 14:48:55 par JM Plantefeve.

24/06/2020 14:47:38
Visiter le site internet de cet utilisateur Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jsilvestre
Posting Freak
*****


Messages : 940
Groupe : Enregistré
Inscription : 13/01/2014
Statut : Hors ligne
Message : #4
RE: Siemens Sipmos Transistors Application notes 1983

JM Plantefeve a écrit :
J'aimerais pouvoir étudier la note d'application 4.1 mais je n'arrive pas à mettre le clic dessus. Quelqu'un aurait-il ce fascicule Siemens sur une de ces étagères ?

Merci à vous, Jean-Marc.



Bonjour Jean-Marc,

pas de plan clic à te donner mais je suis tombé récemment sur des mos à déplétion genre maousse costauds qui feraient de magnifiques cascodes flottants de puissance pour peu d'efforts:

https://www.littelfuse.com/products/powe...de/d2.aspx

Comme ils n'existent qu'en canal N la structure à deux canal N de la note d'application serait juste parfaite...

Joël

24/06/2020 19:35:58
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
PFB
Banned
*****


Messages : 2 355
Groupe : Enregistré
Inscription : 28/03/2008
Statut : Hors ligne
Message : #5
RE: Siemens Sipmos Transistors Application notes 1983

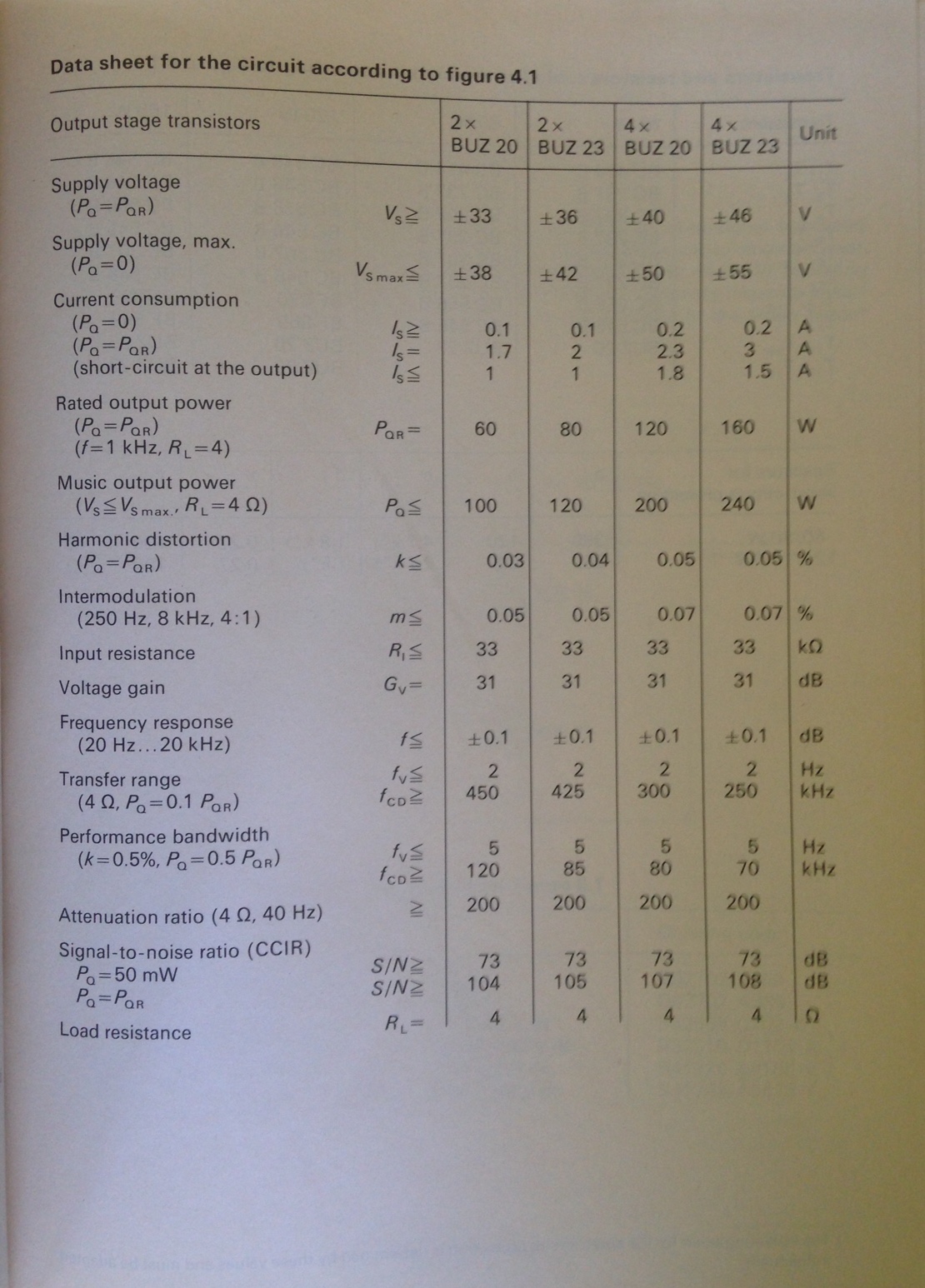

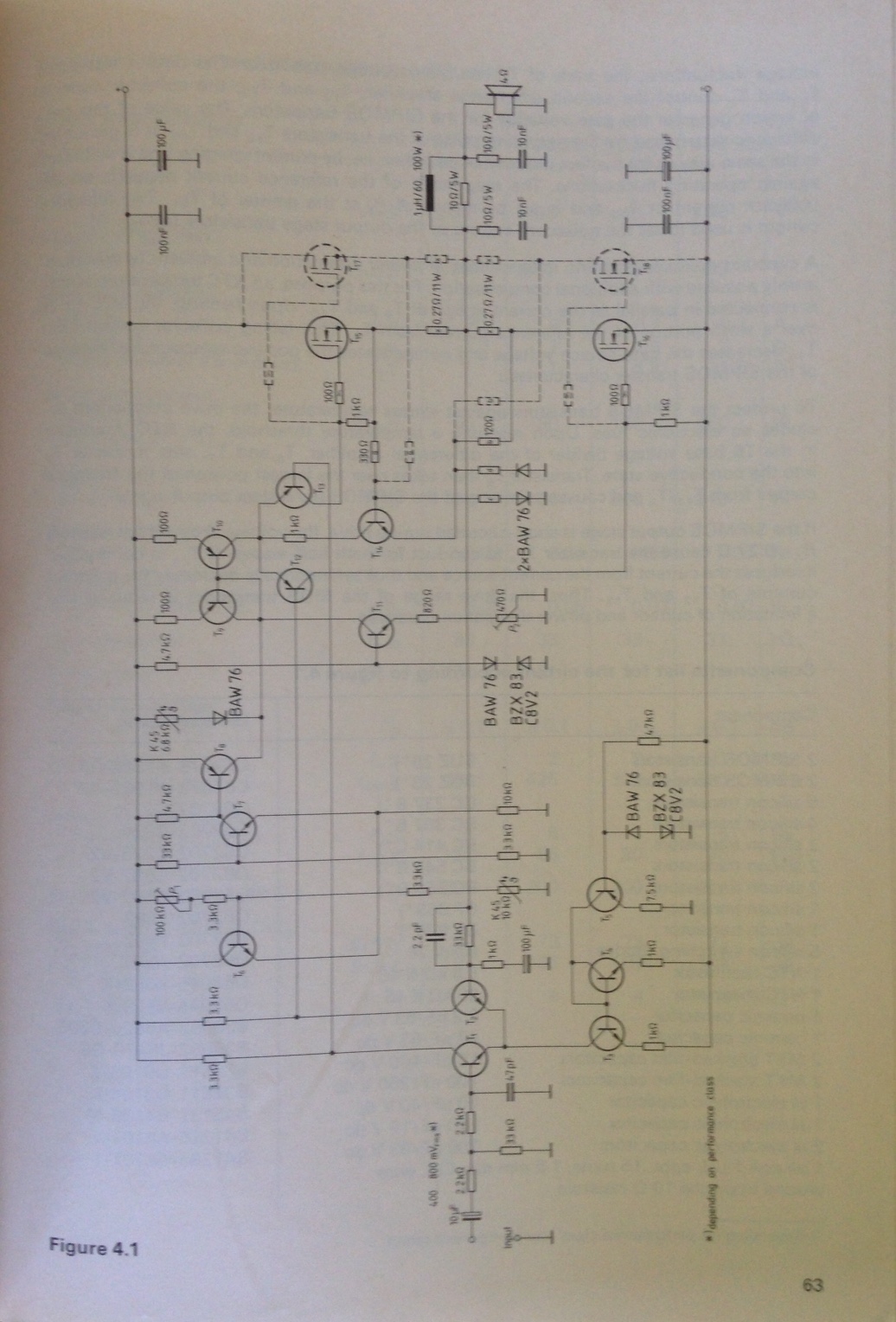

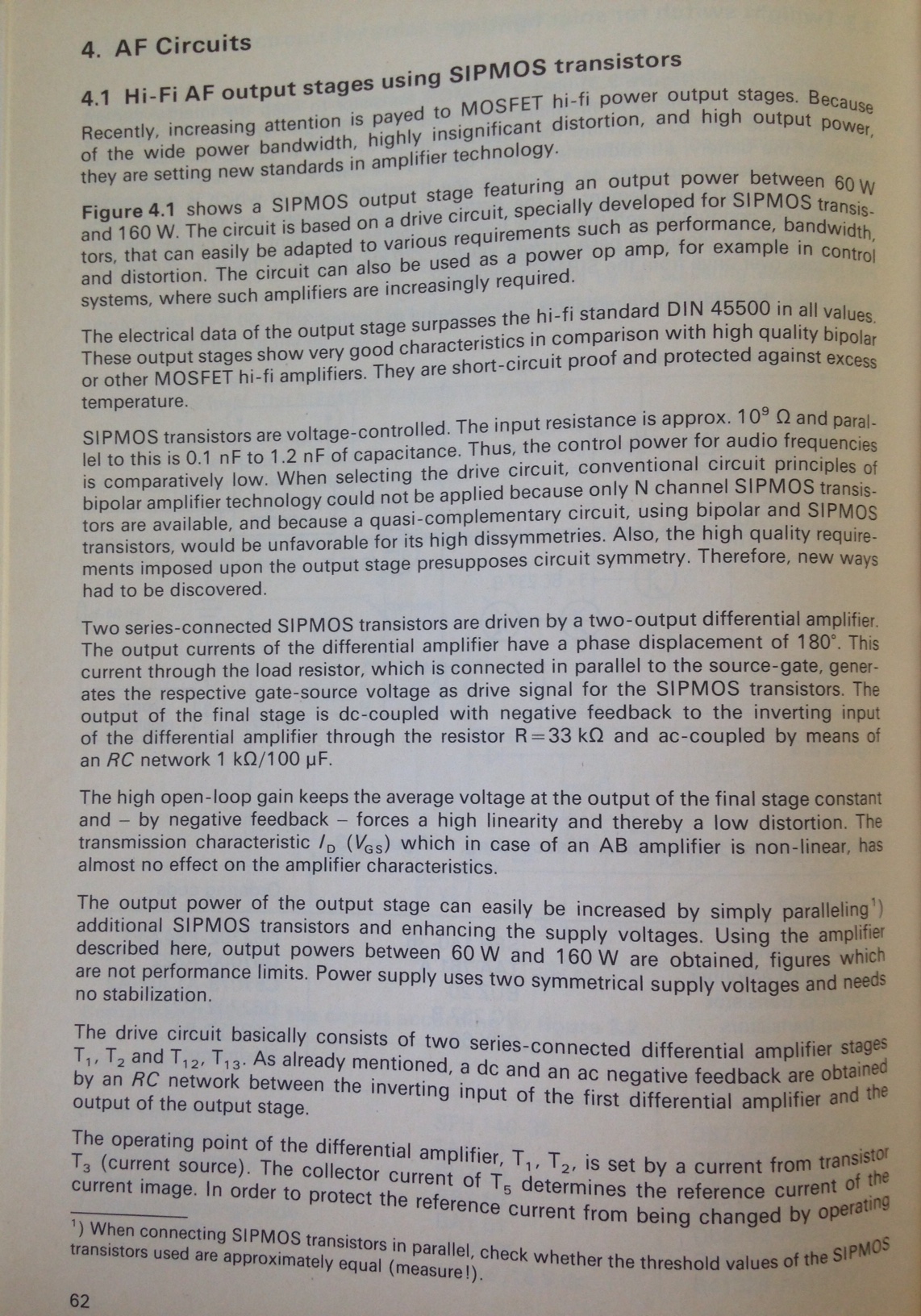

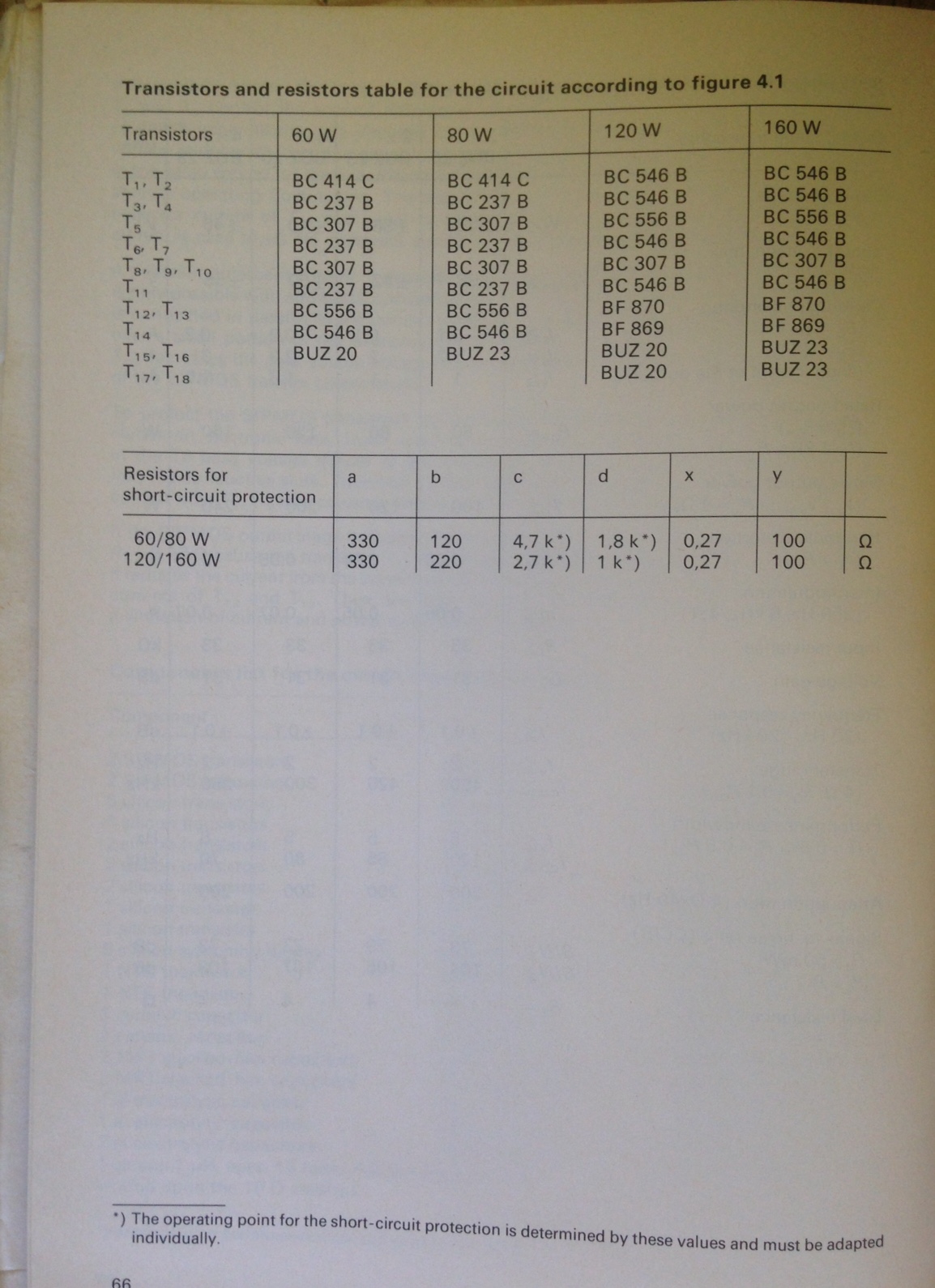

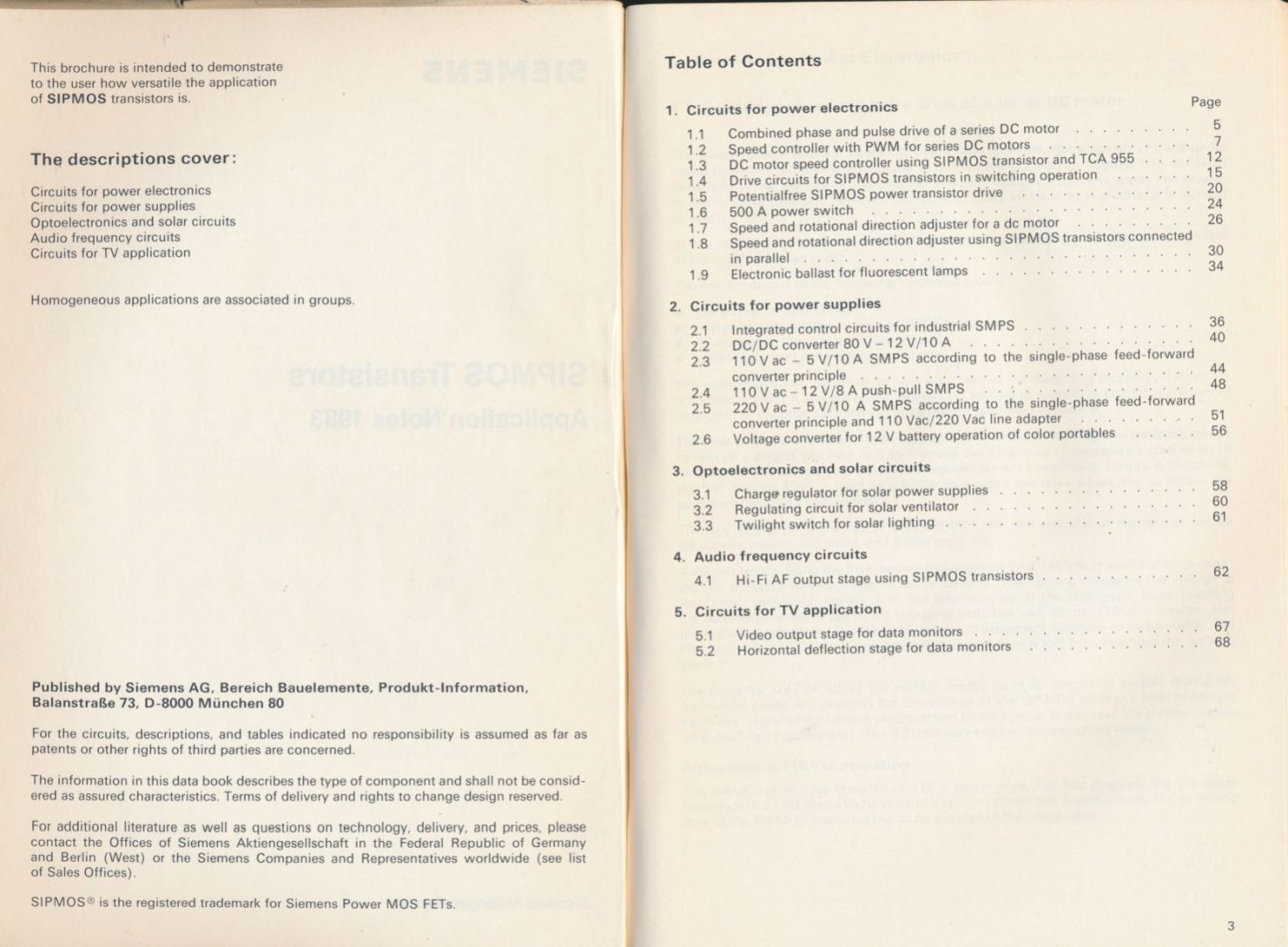

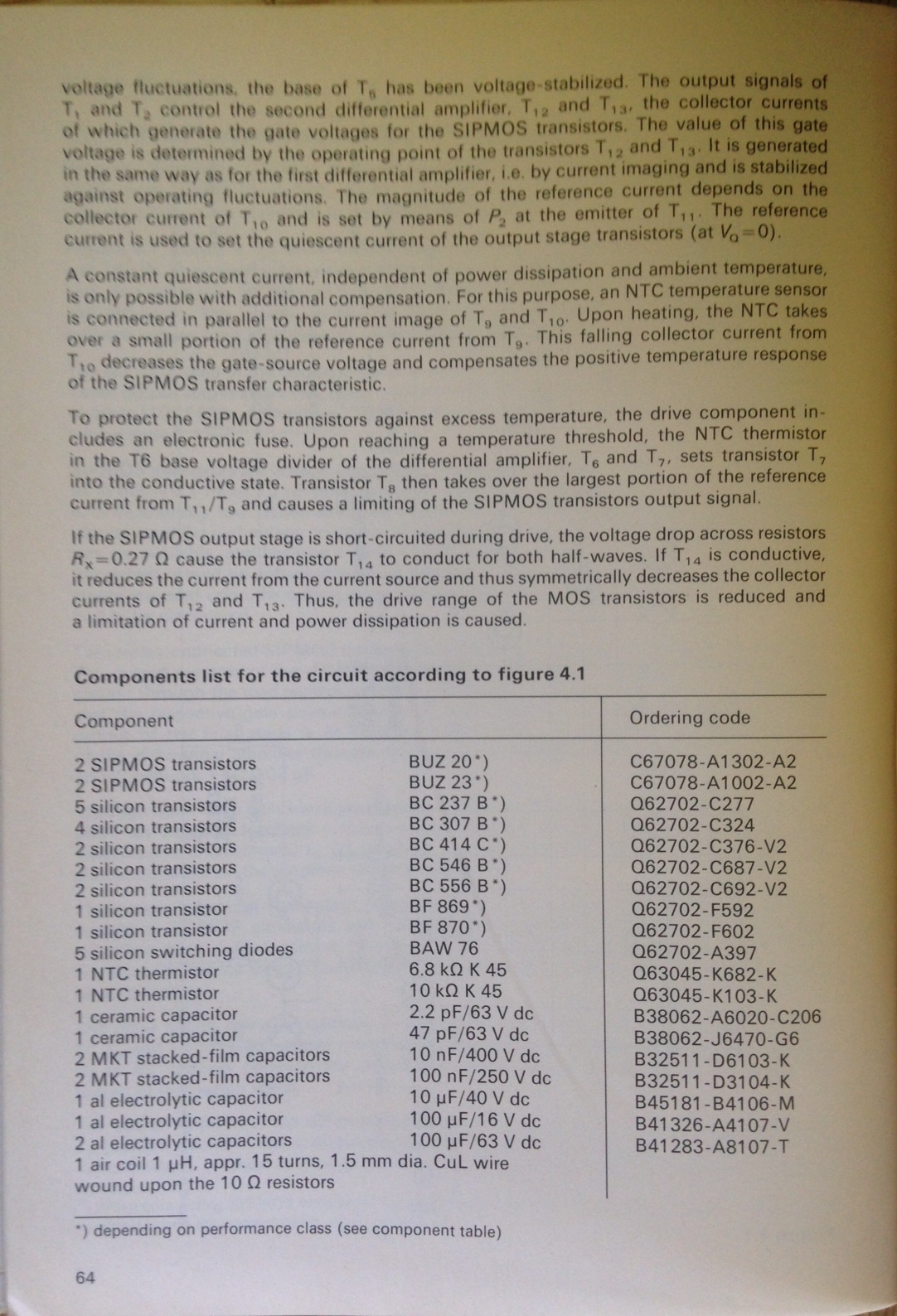

Voilà le chapitre 4.



PFB


Enceintes bibliothèque plastoc+subwoofer replastoc. 60 millions d'albums sous l'index et 3000 disques sur étagère.
30/06/2020 10:12:47
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Patrick
Le Perreux sur Marne (Val de Marne)
*****


Messages : 1 066
Groupe : MELAUDIA.membre
Inscription : 28/03/2008
Statut : Hors ligne
Message : #6
RE: Siemens Sipmos Transistors Application notes 1983

Pour faciliter la lecture de ce qu'a fourni Pierre-François



Fichier(s) joint(s)
.pdf File  MOS.pdf (Taille : 1.31 Mo / Téléchargements : 17)
30/06/2020 16:02:17
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
JM Plantefeve
Old Chap, à Roncq
*****


Messages : 2 193
Groupe : Enregistré
Inscription : 30/08/2009
Statut : Hors ligne
Message : #7
RE: Siemens Sipmos Transistors Application notes 1983

pas de plan clic à te donner mais je suis tombé récemment sur des mos à déplétion genre maousse costauds qui feraient de magnifiques cascodes flottants de puissance pour peu d'efforts: https://www.littelfuse.com/products/powe...de/d2.aspx
Comme ils n'existent qu'en canal N la structure à deux canal N de la note d'application serait juste parfaite...

Merci Joël !

Des cascodes flottants de puissance... je ne vois pas immédiatement la structure de schéma associée, j'y réfléchis.
Et je veux bien un nouveau coup de pouce !

Jean-Marc.

Ce message a été modifié le: 30/06/2020 18:58:11 par JM Plantefeve.

30/06/2020 18:57:42
Visiter le site internet de cet utilisateur Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
JM Plantefeve
Old Chap, à Roncq
*****


Messages : 2 193
Groupe : Enregistré
Inscription : 30/08/2009
Statut : Hors ligne
Message : #8
RE: Siemens Sipmos Transistors Application notes 1983

Voilà le chapitre 4.
Merci Pierre-François !

Pour faciliter la lecture de ce qu'a fourni Pierre-François
Merci Patrick !

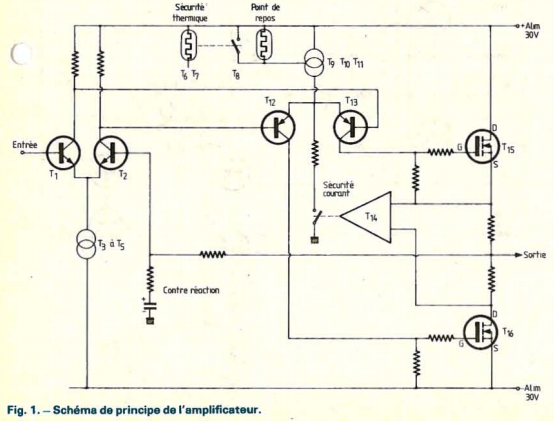

Donc bien une structure signal à la Kaneda.
    (source)

Bien à vous, Jean-Marc.

Ce message a été modifié le: 30/06/2020 19:16:48 par JM Plantefeve.

30/06/2020 19:02:44
Visiter le site internet de cet utilisateur Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jsilvestre
Posting Freak
*****


Messages : 940
Groupe : Enregistré
Inscription : 13/01/2014
Statut : Hors ligne
Message : #9
RE: Siemens Sipmos Transistors Application notes 1983

JM Plantefeve a écrit :
Des cascodes flottants de puissance... je ne vois pas immédiatement la structure de schéma associée, j'y réfléchis.
Et je veux bien un nouveau coup de pouce !

Jean-Marc.


Bonjour Jean-Marc

c'est tout simple, comme avec des jfets. Le VCE est égal au VGS, 1 à 2 volts suivant le courant et les mos utilisés.



Le bipolaire peut aussi être un mos.
Un piège peut se cacher dans les capacités parasites vite importantes avec les gros mos d'autant plus que leur tension vds est faible.

Joël

02/07/2020 10:07:20
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
JM Plantefeve
Old Chap, à Roncq
*****


Messages : 2 193
Groupe : Enregistré
Inscription : 30/08/2009
Statut : Hors ligne
Message : #10
RE: Siemens Sipmos Transistors Application notes 1983

Bonsoir Joël,

c'est tout simple, comme avec des jfets.
Suis-je bête !

Dommage que le fabricant ne fournisse pas les modèles Spice.

Merci à toi, Jean-Marc.

02/07/2020 19:39:19
