Besoin d'aide pour le choix de mosfets
Auteur Message
UltimateX86
Member
***


Messages : 106
Groupe : Enregistré
Inscription : 10/06/2018
Statut : Hors ligne
Message : #1
Besoin d'aide pour le choix de mosfets

Bonsoir,

Comme habitude on va me prendre pour un fou, avec mes circlotrons Smile

Mais ce n'est pas grave !

J'ai besoin d'avis pour trouver un mosfet N qui pourrait détrôner mon IRFP150N.

Cette vois ci je ne vais plus en avoir un seul par polarité dans l'ampli, mais 8 ou 10 en parallèle !

Qu'est ce que vous connaissez comme référence ayant ces caractéristiques ?

25W min
70V min
2A min
faible cap
haute transconductance à faible courant(<2A)

Merci Smile


https://circlotron.audio
10/05/2020 22:42:22
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jsilvestre
Posting Freak
*****


Messages : 955
Groupe : Enregistré
Inscription : 13/01/2014
Statut : Hors ligne
Message : #2
RE: Besoin d'aide pour le choix de mosfets

Bonsoir,

si le lien passe tu auras un sélecteur de mos, la colonne Qg charge de grille donne la capacité vue par la gate :

https://www.mouser.fr/Semiconductors/Dis...feZ1yw78i4

Regarde les IRF 510 et 610, ce sont des vieux mais pas sûr qu'il y ait mieux depuis...

Sur le principe si tu veux une forte transconductance il faut une grosse puce dont les capacités parasites seront importantes. Encore une histoire de compromis...

Joël

10/05/2020 23:29:21
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
UltimateX86
Member
***


Messages : 106
Groupe : Enregistré
Inscription : 10/06/2018
Statut : Hors ligne
Message : #3
RE: Besoin d'aide pour le choix de mosfets

Bonjour Joel et merci !

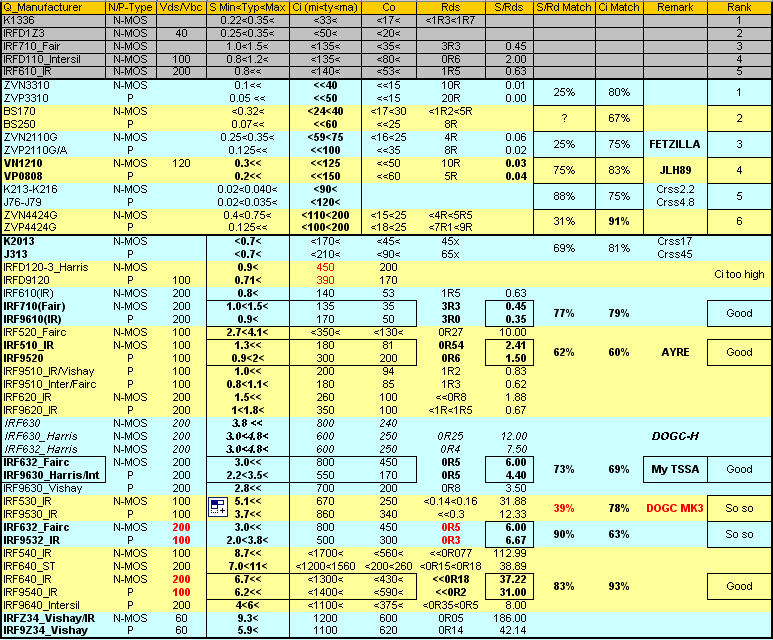

Entre temps j'ai aussi vu les IRF530 et 630 qui semblent assez apprécié aussi Smile



Fichier(s) joint(s) Miniature(s)


https://circlotron.audio
11/05/2020 00:20:15
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jacquese
Senior Member
****


Messages : 615
Groupe : Enregistré
Inscription : 18/07/2011
Statut : Hors ligne
Message : #4
RE: Besoin d'aide pour le choix de mosfets

IRF620.

Par contre 8 ou 10 en // par polarité, il va te falloir un étage driver en béton.

12/05/2020 23:08:53
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
UltimateX86
Member
***


Messages : 106
Groupe : Enregistré
Inscription : 10/06/2018
Statut : Hors ligne
Message : #5
RE: Besoin d'aide pour le choix de mosfets

Bonjour Jacques, en fait il n'y aura aucun étage driver, a moins que je trouve effectivement un driver DC coupled, ca serait une polarisation régulé et compensé en température , mais avec une capa en entrée


https://circlotron.audio
13/05/2020 01:44:06
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
UltimateX86
Member
***


Messages : 106
Groupe : Enregistré
Inscription : 10/06/2018
Statut : Hors ligne
Message : #6
RE: Besoin d'aide pour le choix de mosfets

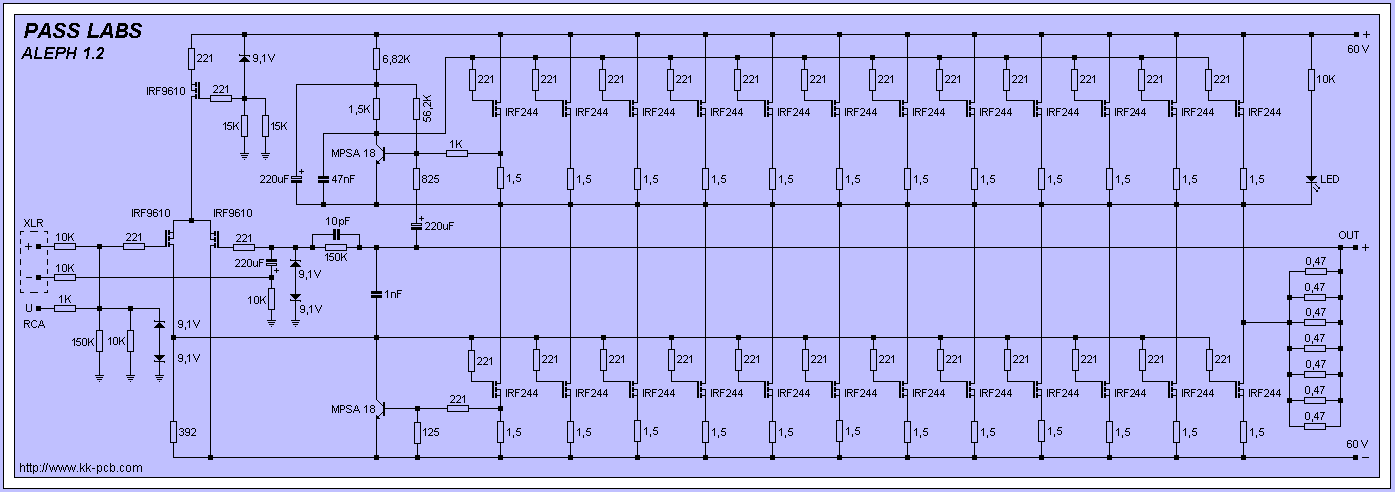

Voilà un driver badas !



Fichier(s) joint(s) Miniature(s)


https://circlotron.audio
14/05/2020 02:16:16
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Ragnarsson
Jomsviking
*****


Messages : 1 540
Groupe : Enregistré
Inscription : 05/05/2016
Statut : Hors ligne
Message : #7
RE: Besoin d'aide pour le choix de mosfets

IRF150 encore plus costauds que les IRFP150.


Anál nathrach, orth’ bháis’s bethad, do chél dénmha
14/05/2020 13:38:19
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
UltimateX86
Member
***


Messages : 106
Groupe : Enregistré
Inscription : 10/06/2018
Statut : Hors ligne
Message : #8
RE: Besoin d'aide pour le choix de mosfets

Salut, je ne recherche pas de mosfet plus costauds au contraire, vu que je parallélise, je recherche plus petit avec beaucoup moins de capacité d'entrée et autant de transconductance que possible.

Comme les IRF610 620 630


https://circlotron.audio
14/05/2020 15:47:37
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
UltimateX86
Member
***


Messages : 106
Groupe : Enregistré
Inscription : 10/06/2018
Statut : Hors ligne
Message : #9
RE: Besoin d'aide pour le choix de mosfets

Ce que Jacques disait, c'est que si je met un étage pour driver ces mosfets, il faudra qu'il soit costaud, d'où le fait que je montre des ALEPH de Nelson Pass, qui utilise des IRF9610 en entrée.

La où je m'interroge, c'est l'effet de la capacité des transistors sur un schéma comme celui que jjai poste tout en haut, avec un condensateur en entrée et une "fixe" polarisation


https://circlotron.audio
14/05/2020 15:54:10
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
UltimateX86
Member
***


Messages : 106
Groupe : Enregistré
Inscription : 10/06/2018
Statut : Hors ligne
Message : #10
RE: Besoin d'aide pour le choix de mosfets

Mince je pensais avoir mis le schéma

https://circlotron.audio/sites/default/f...edback.png


https://circlotron.audio
14/05/2020 21:21:38
