UREI 813

[Ragnarsson]

Suite à aux discussions dans le fil sur le livre "The History and Legacy of JBL" https://forums.melaudia.net/showthread.p...#pid145739

a été initialisée une discussion sur le monitor de studio UREI 813 (ci-dessous une 813A)


Une partie de son histoire est résumée dans le livre de l'histoire de JBL à la page 53.

La 813 fait partie d'une famille d'enceintes avec ou sans haut parleur de renforcement du grave ou deux d'entre eux, les 811 et 815 (sur l'image des versions A)


Il y a eu 4 versions de cette enceinte.
Les quatre manuels se trouvent ici: http://www.jblproservice.com/navigation/...onics.html
A chaque version haut parleurs et filtres ont évolué. Pour la quatrième version, UREI ayant été acquis par JBL tous les haut parleurs ont été remplacés par des modèles JBL.

UREI 813
A l'origine il s'agit d'un tweak apporté à une enceinte, la Big Red:

https://i.ebayimg.com/images/g/040AAOSwi...-l1600.jpg


Il a existé une version Super Red avec un 38cm supplémentaire dédié à un renfort des graves (charge close).

On peut donc y voir la source d'inspiration des 813.

La Big Red était équipée d'un ALTEC 604E:


Il s'agit d'une version 16 ohm de puissance 65W.

Le pavillon du 604-8G (UREI utilisa des versions 8 ohm) a été jugé comme étant un point faible avec un mauvais contrôle de la directivité et ne permettant pas de descendre assez bas en fréquence pour le raccord avec le 38cm.
Il a été remplacé par le pavillon bleu si caractéristique:

https://i.ebayimg.com/images/g/qxAAAOSwr...-l1600.jpg

Le filtrage a été revu en conséquence et utilisant le principe "Time Align" de Edward Long:
https://bagend.com/wp-content/uploads/20...gnment.pdf
http://www.aes.org/e-lib/browse.cfm?elib=2283
Ce principe cherche à aligner les différentes sources sonores de l'enceinte, temporellement et en phase à la fois physiquement et en tenant compte du filtrage. Cela amène à un schéma de filtre un peu complexe, comme on peut le voir dans les documentations mises en lien plus loin. La référence du filtre est UREI 838.

La compression ALTEC 1 pouce partie intégrante du 604 se trouve en retrait par rapport au cone du gave médium ce qui la positionne en retard par rapport à celui-ci:


Sur la voie en avance on utilise un filtre d’ordre supérieur à celui utilisé sur la voie en retard, la différence de temps de propagation de groupe compense le retard. C’est le même principe quand on utilise un filtre allpass en complément d’un filtre sur la voie en avance.
Illustré en courbes par Jean-Marc ici: https://forums.melaudia.net/showthread.p...#pid145777

Un haut parleur de grave a été ajouté au 604, un 38cm de la marque Eminence de référence UREI 800W.
Concernant ce haut parleur j'ai trouvé l'information suivante:
""The UREI 813 uses an additional UREI Eminence 800W 15" driver in a 10 ft^3 enclosure that cuts off at 40hz. The 800W is no longer available but a 15" driver approximating these Thiele-Small parameters will suit:
fs = 22hz
Vas = 622 l (22 ft^3)
Qts = 0.25
sensitivity = 95 db 1W/1M"
Son aimant carré est très curieux.

https://medias.audiofanzine.com/images/n...645341.jpg



https://i.ebayimg.com/images/g/5ZUAAOSw0...-l1600.jpg

Le tout a constitué l'enceinte UREI 813 qui a été commercialisée à partir de 1978.
Le ALTEC 604 est un 604-8G à aimant Alnico.

https://medias.audiofanzine.com/images/n...645344.jpg

Une vue en coupe du 604-8G:
http://www.audioheritage.org/images/alte...-xsect.jpg

Cette première version de l'UREI 813 se reconnait avec le pavillon qui n'est pas ajouré et ne comporte pas de mousse à sa périphérie:

https://medias.audiofanzine.com/images/n...645346.jpg
Le filtre porte la référence 838

https://medias.audiofanzine.com/images/n...709488.jpg
Composants du filtre (à l'arrière de l'enceinte, avec le bornier de connexion, l'autre partie en face avant étant potentiomètres et voyants) (les condensateurs ont été changés sur ce filtre):

https://www.gearslutz.com/board/showpost...stcount=16

Vue sur la construction interne montrant la charge close du 604:

https://storage.ning.com/topology/rest/1...e=original
Les caisses droites et gauches sont différentes, ayant une symétrie.

UREI 813A



En 1979, ALTEC produit des versions à aimant Ferrite du 604 qui obligea à repenser le filtrage (devient le UREI 839) en particulier à cause d'un changement de géométrie de la gorge de la compression. /showthread.php?tid=7047&pid=92061#pid92061

https://www.diyaudio.rs/uploads/monthly_...27bbc6.jpg

Des photos de ce 604-8K en version non modifiée par UREI (pavillon Mantaray) sur Melaudia: https://forums.melaudia.net

Le pavillon UREI fut aussi modifié, avec des astuces pour lutter contre les vibrations (mini résonateur de Helmholtz sur les faces latérales du pavillon, des parties ajourée sur les parties verticales) et un amortissement de sa périphérie par de la mousse.




Le manuel:
http://www.jblproservice.com/pdf/Vintage...I-813A.pdf

Le recone kit pour le 604-8G ou 604-8K est toujours disponible:
https://reconingspeakers.com/product/alt...econe-kit/

UREI 813B

En 1983 ALTEC avait des problèmes financiers et de sérieux problème de qualité, ce qui a amené UREI à chercher une autre source pour le haut parleur coaxial.
Le modèle choisi fut Un PAS, et la compression devient une JBL 2425. Le haut parleur de grave continua à être un 38cm Eminence.
La référence du filtre devient UREI 840.
http://www.jblproservice.com/pdf/Vintage...I-813B.pdf


http://lansingheritage.org/images/jbl/sp.../page1.jpg
http://lansingheritage.org/images/jbl/sp.../page2.jpg

Quelques photos de détail des 813B sur Hifido: https://www.hifido.co.jp/sold/?KW=urei&G...5-74552-00

UREI 813C

UREI fut racheté par JBL en 1983 qui décida de remplacer l'ensemble des haut parleurs par du JBL uniquement, ce qui aboutit à la 813C.
Le haut parleur coaxial porte la référence 801C, sur une base de JBL E-145 (le haut parleur de grave de la Everest DD55000)



Le haut parleur de grave devint un JBL 2215H

Le filtre de la 813C de référence 843:

https://i.ebayimg.com/images/g/h8gAAOSw3...-l1600.jpg
La documentation technique de la 813C:
http://www.jblproservice.com/pdf/UREI%20...3C-L,R.pdf
http://www.jblproservice.com/pdf/Vintage...7E815C.pdf
La procédure pour reconer un JBL 801C: http://www.cieri.net/Documenti/JBL/Docum...(1988).pdf

La référence des haut parleurs des différentes versions de 813 en nomenclature JBL: http://www.jblproservice.com/pdf/Systems...Series.pdf


Il ne me reste plus qu'à trouver quelqu'un qui en a une paire pour pouvoir l'écouter.

J'ai été déçu de l'écoute des enceintes Troy Hellena, qui utilisent un GPA 604-8H-III avec un pavillon ressemblant au pavillon l'UREI première version. Mais la musique passée était nulle et sans dynamique, le tout sur des vynils poussiéreux pleins de craquements.
Je suppose que l'UREI 813 moniteur de studio de renom bien mis en œuvre devrait être très bon.

PS: Pour limiter la taille des photos hébergées ailleurs, tout en gardant la résolution, je les ai réduites mais j'ai ajouté le lien direct vers celles ci pour ceux qui veulent voir le détail en pleine résolution, mais aussi préserver le droit d'auteur en citant leur lien d'origine.

[Dominique-Tanguy]

Désolé, le fil est absolument illisible. C'est dommage, il promet d'être intėressant.

Peux tu redimensionner tes images ? 500 à 600 pixels de large max.

Merci d'avance ....

[Ragnarsson]

D'où ma mention à la fin du texte.
Cela nécessite de les copier et de ne pas utiliser le lien d'origine (droits d'auteur) sauf s'il y a une astuce qui permet de le faire à partir du lien.

Je suis en cours d'édition au fur et à mesure que je trouve des infos, documents et photos.

[folkdeath95]

Sur certains forums, on trouve une fonction permettant d’insérer les images sous forme de vignettes sur lesquelles on peut cliquer pour les agrandir (balise html «thumb »). Je ne sais si c’est implémentable sur Mélaudia... Ça serait pratique.

[gillesni]

Intéressant!
J'avais failli acheter une paire de 811B dans les années 2000.

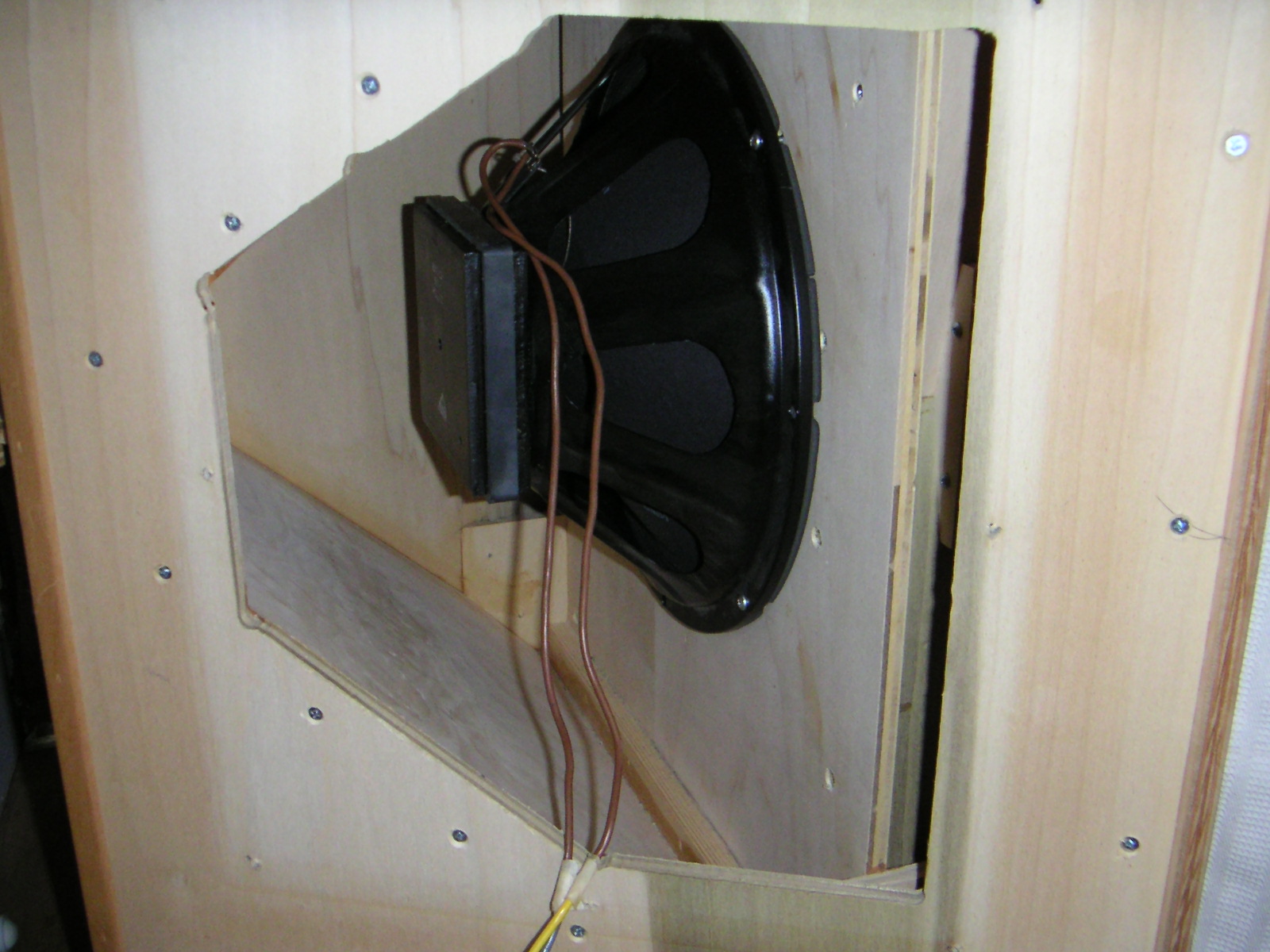

Je ne sais si c'est exactement le même, mais le HP eminence ressemble exactement au K33 de fabrication Eminence équipant mes Klipschorn, mais également les Cornwall, Belle Klipsch et Klipsch Scala des années 80/90.


[HREric]

Bonsoir

L'écoute des Urei 811 avec le filtre Time Align se caractérise par une précision holographique et une fusion des voix exemplaire.
Par contre, ceci se fait au prix d'une dynamique plus mesurée que sur les modèles Altec.
L'idéal serait un peu des deux!

Les Helena de Troy Audio, des écoutes réalisées à Munich, m'ont aussi déçues. Je pense notamment que le second boomer est inutile, sauf à avoir une pièce immense, et il en ressort un haut-grave bas-médium un peu empâté et manquant d'articulation.
C'est dommage car tout le matériel mis en oeuvre semble excellent.
En plus les tarifs de GPA font aussi réfléchir aujourd'hui.
Il reste plus qu'à remonter ses manches et concevoir les enceintes idéales!

[rliyung]

Bonjour Pierre,

Tes images sont trop grandes. Je vois que ce sont des insertions directes, donc tu ne pourras pas les redimensionner.

Ou tu les importes chez toi pour les réduire et les insérer ici, ou alors il faut te contenter d'insérer juste les liens.


a+mitiés raoul

[mastro]

bon puisque c'est toujours les mêmes qui ralent , pour leur petit confort personnel
moi je pense que cette présentation n'est pas si mauvaise et qu'il a fait au mieux en s'excusant d'avance , en sachant qu'il n'allait pas satisfaire tout le monde ...

Ragnarsson a passé assez beaucoup de temps pour nous présenter superbement l'Urei 813 dans ses moindres détails ,
il serait encore plus pénible de lire certaines images en 800 x600 et cliquer sur des liens c'est pas plus pratique ,
alors arrêtez de vous plaindre SVP !!!!

c'est ce genre de réaction qui est penible sur ce fil
bien plus que cette superbe présentation des Urei 813 et du Time align ....

cette présentation à au moins l'avantage de pouvoir archiver les documents avec la définition d'origine en quelques clics ..


800x600 :

[qui?]

_

[mastro]

oui je confirme que 800 x 600 c'est trop faible pour voir les détails et la lisibilité ,
j'affiche pratiquement tout en 1024 x 768 depuis des lustres pour les captures d’écrans et les photos , et personne ne s'est encore plaint :-)
