analyse mesures impédance

Bonsoir

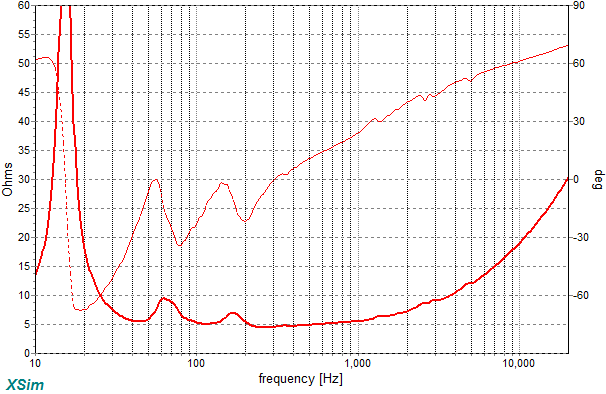

J’ai quelques PB à exposer, d’abord mes 817 sont équipés de 400 GMF Supravox, je vous joins les relever d’impédance avec les évents d’origine et avec les évents boucher. Il me semble que bouché ces mieux, mais ça m’interpelle et il y a la remonter autour de 180 Hz.
L’autre problème, l’association Altec 299-8A et Arail 290 FL, les bobine sont bien des 8 Homs ( 6,7 a l’ohmmètre) par contre a la mesure c’est une autre histoire , faut -il en conclure que le pavillon ou la pièce d’adaptation moteur/pavillon qui convient pas ? Ne charge pas convenablement la compression.
L'ensemble filtrer en passif

Petite description du système :
Altec 817 avec 400GMF alimenter par un PPP EL34  coupure 12db 500HZ
299 Arail 290 FL ampli  Spud SE E55L  coupure 6 db 650-3500 HZ
Faital Pro HF10AK Arail 480 ampli Sud 6C45 3500 HZ 24 DB

Merci pour vos remarques et commentaires
Jean Louis
