K209+ Grand_Floyd 2020 : Il faut le fer !


Bonjour à tous les souscripteurs,
C'est dans cette discussion que nous échangerons nos expériences concernant le montage de nos K209+ Grand_Floyd 2020.
Nous y aborderons nos difficultés de montage ou de réglage, les angoisses et les sueurs froides de la mise en service et enfin la satisfaction bien méritée de l'avoir fait soi-même.

- N'hésitez donc pas un instant à poser vos questions. Elles seront toutes justifiées. Christian et moi vous accompagnerons jusqu'au bout, c'est notre engagement. Les premiers souscripteurs qui auront réussi seront légitimes pour aider les suivants. Amusez-vous bien !

- Quarante kits sont expédiés. La moitié de ces expéditions est arrivée à destination. D'autres colis sont encore en cours d'acheminement ou en instance dans un point de retrait. Une vingtaine de colis sera expédiée vers le 15 janvier après que nous ayons reçu un reliquat de commande de composants. Suivez tout ce qui concerne les expéditions ici.

- La notice de montage vous sera délivrée personnellement par mail très prochainement. Nous voulons attirer votre attention sur la propriété intellectuelle de ce document qui appartient aux souscripteur et à eux seuls. Donc merci de ne pas diffuser cette notice de montage.

- Surtout, ne commencez pas le montage de vote K209+ Grand_Floyd 2020 avant d'avoir reçu, lu et compris intégralement le contenu de cette notice de montage.



Fichier(s) joint(s)
.pdf File  K209+ Grand_Floyd 2020 Inventaire du kit.pdf (Taille : 181.91 Ko / Téléchargements : 130)

@mitiés, Dominique. 3 600 tubes parmi 850 références/marques,
RIAA Pacific, Tuner Yamaha T-D500, DAC 2 x AD1865 // NOS, Ampli K209+ Grand_Floyd 2020, Altec 515-8G/VOT + Butt 12dB/800Hz + TAD TD4001/TH4001 + Tweeters André Klein (à venir), Sub JBL 2241H/4641 + Xilica XP-4080 + Thomann Proline 3000.

Ce message a été modifié le: 03/01/2020 15:03:31 par Dominique.

03/01/2020 14:57:25
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
200861
Junior Member
**


Messages : 2
Groupe : Enregistré
Inscription : 01/11/2019
Statut : Hors ligne
Message : #2
RE: K209+ Grand_Floyd 2020 : Il faut le fer !

Bonsoir !
Bien reçu le kit et la notice Wink
Merci beaucoup.
Pierre

03/01/2020 23:01:25
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
erick13
Junior Member
**


Messages : 27
Groupe : Enregistré
Inscription : 22/07/2018
Statut : Hors ligne
Message : #3
RE: K209+ Grand_Floyd 2020 : Il faut le fer !

Bonjour,
Les 4 résistances de 1K auraient-elles été remplacées par des 0,6K ?
E.

Ce message a été modifié le: 05/01/2020 17:15:22 par erick13.

05/01/2020 17:12:22
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique
Project Manager 78 Conflans Ste Honorine
*****


Messages : 2 505
Groupe : MELAUDIA.admin
Inscription : 28/03/2008
Statut : Hors ligne
Message : #4
RE: K209+ Grand_Floyd 2020 : Il faut le fer !

Bonjour erick13,

erick13 a écrit :
Les 4 résistances de 1K auraient-elles été remplacées par des 0,6K ?

- Si tu fais allusion à celle qui sont cerclées sur la photo, ce sont bien des 1K.


- A moins que tu n'évoques celles-ci qui sont des Yageo 620R



@mitiés, Dominique. 3 600 tubes parmi 850 références/marques,
RIAA Pacific, Tuner Yamaha T-D500, DAC 2 x AD1865 // NOS, Ampli K209+ Grand_Floyd 2020, Altec 515-8G/VOT + Butt 12dB/800Hz + TAD TD4001/TH4001 + Tweeters André Klein (à venir), Sub JBL 2241H/4641 + Xilica XP-4080 + Thomann Proline 3000.

Ce message a été modifié le: 05/01/2020 17:31:05 par Dominique.

05/01/2020 17:24:10
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
erick13
Junior Member
**


Messages : 27
Groupe : Enregistré
Inscription : 22/07/2018
Statut : Hors ligne
Message : #5
RE: K209+ Grand_Floyd 2020 : Il faut le fer !

Oui il s'agit bien de celles là. Je n'ai pas de résistance de 1K. Par contre j'ai 4 résistances (couleur de fond bleue) de 0,6K, je ne sais pas où elles se positionnent.
E.

05/01/2020 17:30:21
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique
Project Manager 78 Conflans Ste Honorine
*****


Messages : 2 505
Groupe : MELAUDIA.admin
Inscription : 28/03/2008
Statut : Hors ligne
Message : #6
RE: K209+ Grand_Floyd 2020 : Il faut le fer !

Re erick13,
Je viens de compléter mon message précédant... avec la réponse que tu attends..

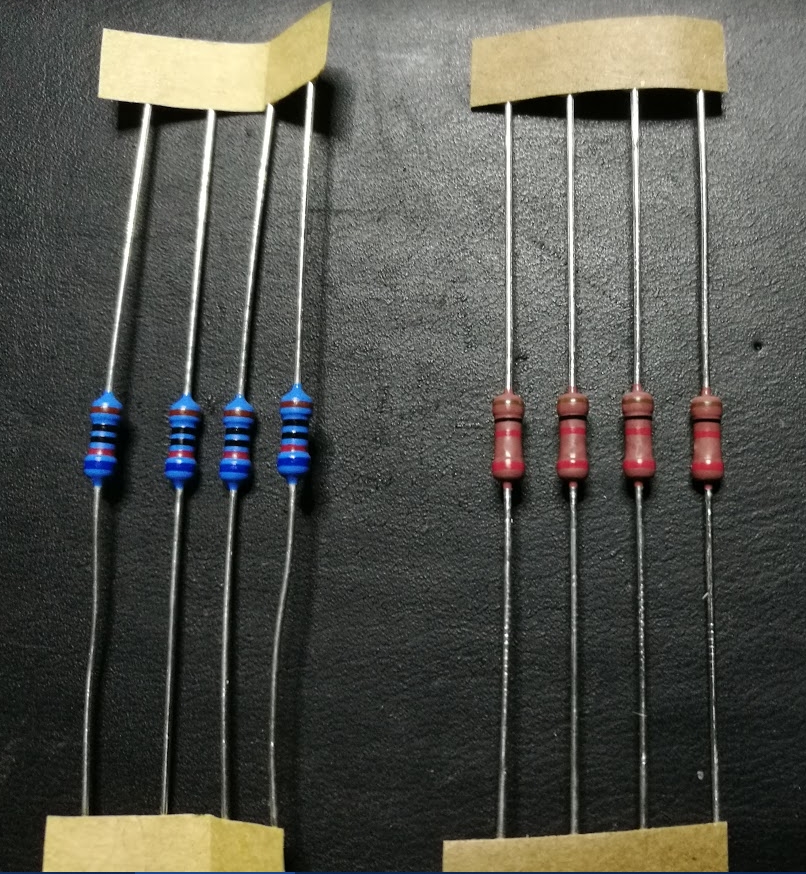

Voici les résistances livrées en bande de 4 qui se trouvent dans le sachet.



@mitiés, Dominique. 3 600 tubes parmi 850 références/marques,
RIAA Pacific, Tuner Yamaha T-D500, DAC 2 x AD1865 // NOS, Ampli K209+ Grand_Floyd 2020, Altec 515-8G/VOT + Butt 12dB/800Hz + TAD TD4001/TH4001 + Tweeters André Klein (à venir), Sub JBL 2241H/4641 + Xilica XP-4080 + Thomann Proline 3000.

Ce message a été modifié le: 05/01/2020 17:37:31 par Dominique.

05/01/2020 17:32:15
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
erick13
Junior Member
**


Messages : 27
Groupe : Enregistré
Inscription : 22/07/2018
Statut : Hors ligne
Message : #7
RE: K209+ Grand_Floyd 2020 : Il faut le fer !

ha ok .. je vois où se positionnent les résistances bleues.

E.

Ce message a été modifié le: 05/01/2020 17:39:54 par erick13.

05/01/2020 17:38:30
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
erick13
Junior Member
**


Messages : 27
Groupe : Enregistré
Inscription : 22/07/2018
Statut : Hors ligne
Message : #8
RE: K209+ Grand_Floyd 2020 : Il faut le fer !

Concernant les résistances de 1K, mea-culpa ... je les ai retrouvées, collées sur une manche de mon pull Smile
Merci Dominique.
E.

05/01/2020 17:46:00
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
dominiquew
Member
***


Messages : 80
Groupe : Enregistré
Inscription : 12/12/2014
Statut : Hors ligne
Message : #9
RE: K209+ Grand_Floyd 2020 : Il faut le fer !

Bonsoir à tous en 2020

J'ai avancé sur le montage, sans gros soucis, quelques composants sont différents mais cela reste tres proche de la version précédente, la séquence est très bien expliquée.

Juste un point qui m'a stoppé un moment, le condo 220µF 25/V BP (nichicon noir)
il n'est pas évident à orienter, avec le multimètre j'ai vu qu'un pastille est à au 0V donc j'ai inséré la tige la plus courte (car sur le condo le marquage de la polarité n'est pas plus clair)


reste à re-vérifier, avant de monter le boitier et tester, faut prendre le temps ce ne sera plus ce weekend probablement WE prochain

Nb pour me faciiter la vie j'ai fait des photos du cricuit imprimé avant montage, que j'ai d'ailleurs imprimée et rajouté à la procédure

Dominique


Systeme; onken 416A/jbl 2420+guigue+jbl2405H, cable: isoda polarisés, sources: denon 103/microseiki/SME, Meridian 500/Northstar, biamp. passive(550Hz), Grand Floyd K209 2020 x2,(Audioresearch classic30),( Legacy 300B)

Ce message a été modifié le: 05/01/2020 18:00:01 par dominiquew.

05/01/2020 17:58:52
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique
Project Manager 78 Conflans Ste Honorine
*****


Messages : 2 505
Groupe : MELAUDIA.admin
Inscription : 28/03/2008
Statut : Hors ligne
Message : #10
RE: K209+ Grand_Floyd 2020 : Il faut le fer !

erick13 a écrit :
je les ai retrouvées, collées sur une manche de mon pull Smile

Ça, c'est une information importante !

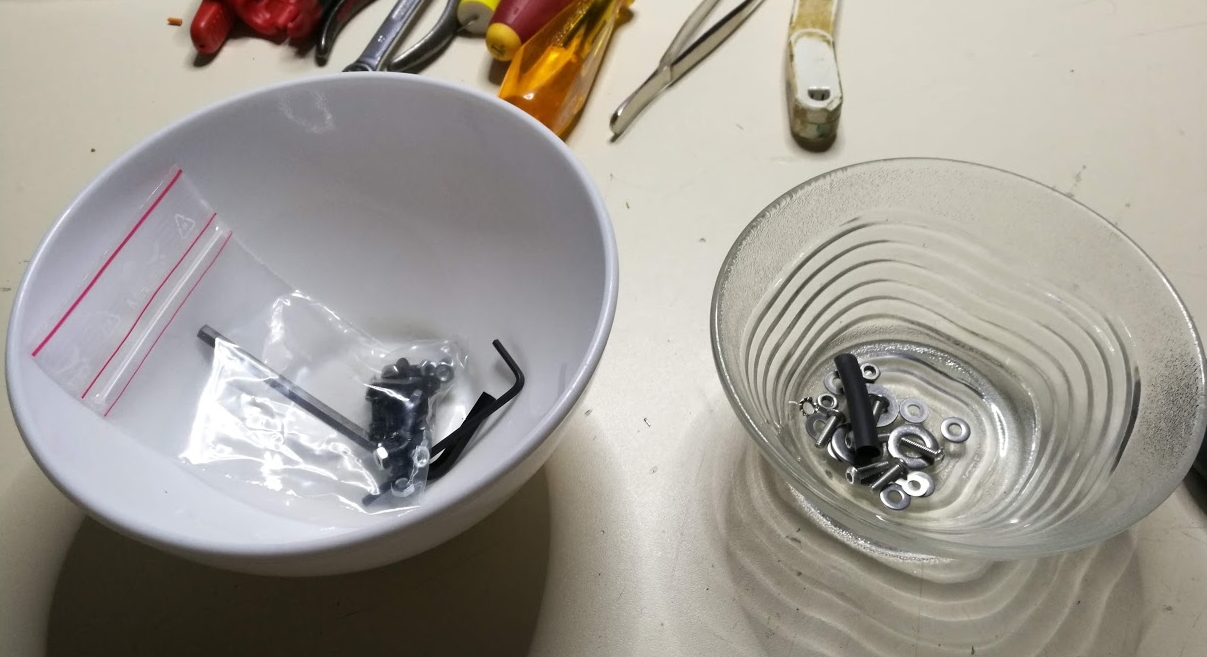

Sérieusement, Il y a de nombreux petits composants et autres visseries dans le kit. Il faut être très organisé et méthodique lorsque vous explorez le contenu d'un sachet. Pour ma part, je vide les sachets dans des ramequins ou des bols de cuisine.


J'en profite pour vous demander de prévoir dans votre outillage une clé plate ou à œil de 11 et une clé plate ou à œil de 12 pour installer les borniers HP et les embases RCA sur la façade arrière. Il est primordial d'utiliser des outils adéquats afin d'éviter tous risques de blessure corporelles ou de détérioration du matériel (rayures, ...) donc pas de pince multiple et autre multiprise. Votre K209+ le vaut bien!
