[Vends] DAC "Le One" d'AJMARS
#1
[Vends] DAC "Le One" d'AJMARS
Je vends un de mes deux DAC "Le One" d'AJMARS.
C'est une carte que je gardais en réserve.

La photo et les spécifications ont été récupérées sur le site de François Mastroianni.

[Image: mon%20one.jpg]

Entrée numérique sur fiche BNC 75 ohms directement soudée sur la carte.

Impédance d'entrée :
• 75 ohms
• transfo Lundhal
• Puce de réception-décodage S/PDIF Crystal CS8420 qui intègre un étage "SRC" utilisé avec une horloge de précision afin d'effectuer un "reclocking" sévère des signaux numériques.

Vitesse de réception maximale : 96 kHz Résolution maximale : 24 bits
Oscillateur Matel -Fordahl PXO DFN S1-KHR 24,576Mhz XB15 de haute précision fabriquée en Suisse ( Très Faible Jitter < 1ps RMS )

Puce de sur-échantillonnage Burr-Brown DF1704
• Taux de sur-échantillonnage : 8 fois
• Résolution de sortie : 24 bits

Convertisseur N/A Burr-Brown PCM1704
• Résolution : 24 bits
• 1 convertisseur par canal
• Type de conversion : échelle de courant Sortie en courant

Convertisseur courant-tension AOP Analog Devices AD797 (puce sur support amovible)

Filtre passe-bas de sortie analogique set constitué d'éléments LC "faible" impédance série, les selfs ont été étudiées par G. Preyale, spécialiste du sujet.

Etage de sortie : single ended Jfets .
Nombreux points de sortie repérés, sur la partie analogique pour modifier les étages ou en construire d'autres (Tubes, à transformateurs...).
Sorties sur fiches RCA rhodium soudées sur carte.

Redressement par diodes "perle de verre"
Condensateurs Elna "rod".
Carte double face, trous métallisés.

Alimentations régulées incluses sur carte (5 V analogique, +/-5V convertisseur +/- 12V analogique)
Il suffit de rajouter deux transformateurs pour utiliser le DAC.

Prix : 300€
Répondre
#2
RE: [Vends] DAC "Le One" d'AJMARS

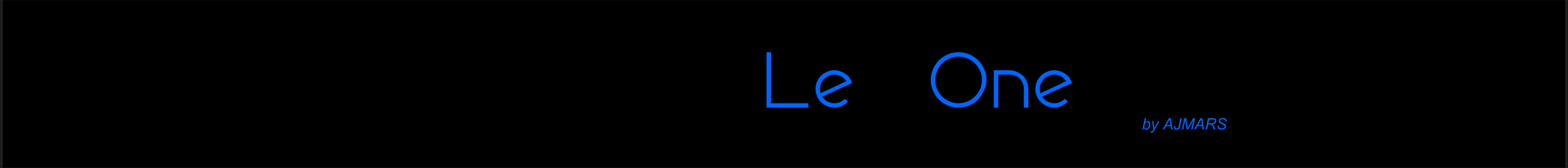

Je donne avec une façade en acrylique 420mm x 43mm du plus bel effet en éclairage arrière bleu


Pièces jointes Image(s)

Répondre
