Pavillon IWATA 1/2 POUCES
Auteur Message
François-D
François-D Les Hauts de France Marly
***


Messages : 140
Groupe : Enregistré
Inscription : 20/07/2018
Statut : Hors ligne
Message : #1
Pavillon IWATA 1/2 POUCES

Je voudrais vous décrire, la réalisation de mes pavillons Iwata 1/2 pouces que j'ai réalisé il y a quelques années.
Suite au plan publié dans le livre de Jean Hiraga le plan de ce fameux pavillon Iwata de 2 pouces j'ai réduit les cotes, pour passer en 1/2 pouces, je me suis lancé dans la réalisation.La méthodes que j'ai trouvé, je me suis aperçu qu'un autre audiophile avait trouver la même méthode, et que je n'ai en aucun cas copié, j'ai seulement eu la même idée.
Etant dessinateur, je me suis rendu compte que le profil du pavillon étais simplement une révolution d'un profil suivant un axe.

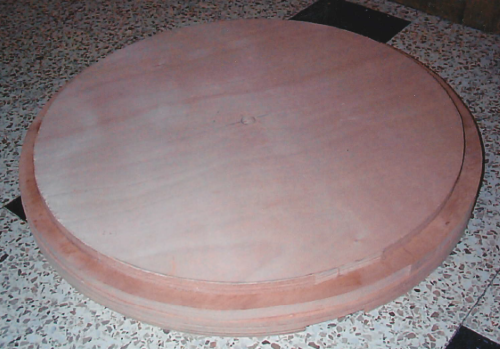

J'ai donc commencé par faire une approche grossière,en marche d'escalier.

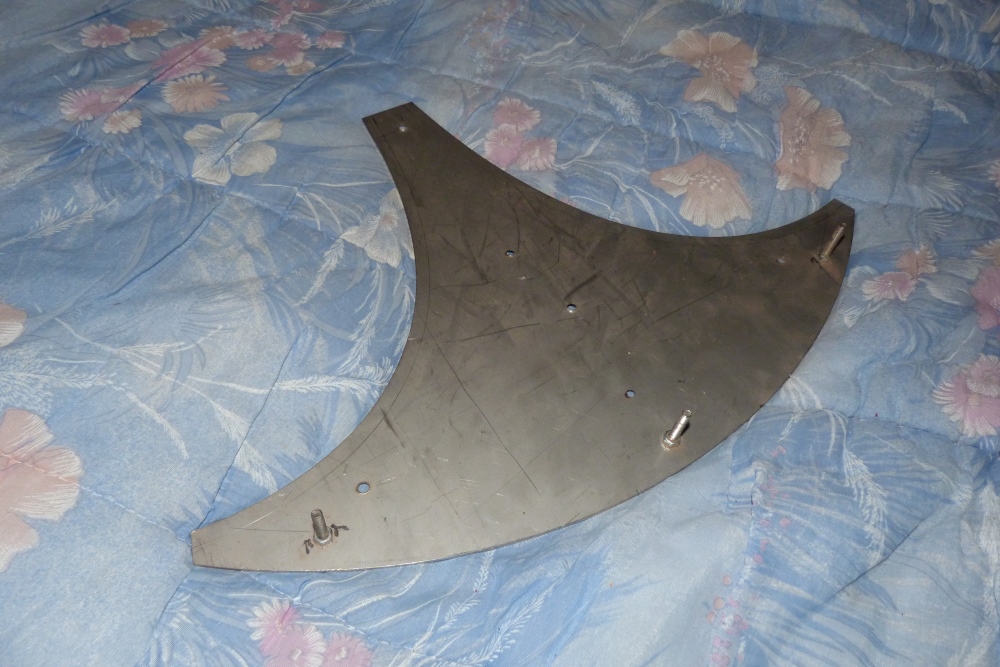

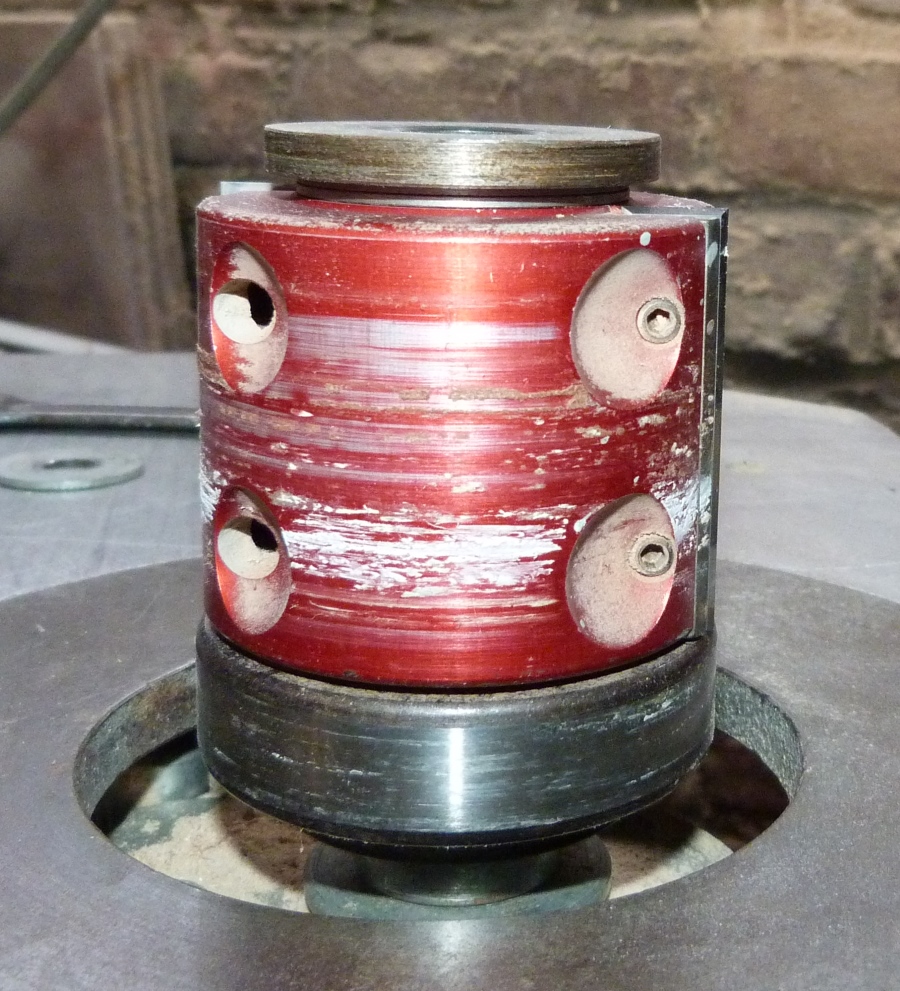

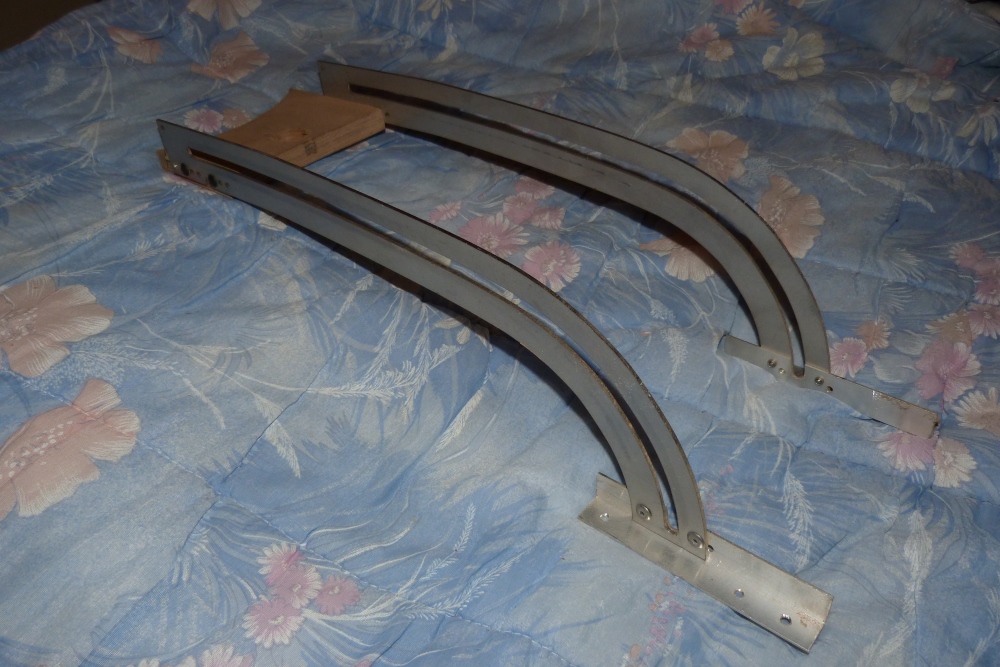

En découpe laser j'ai fait réaliser, un guide pour la défonceuse portative, et un gabarit pour usiner les croissant de pavillon.utilisation d'un outil calibreur.

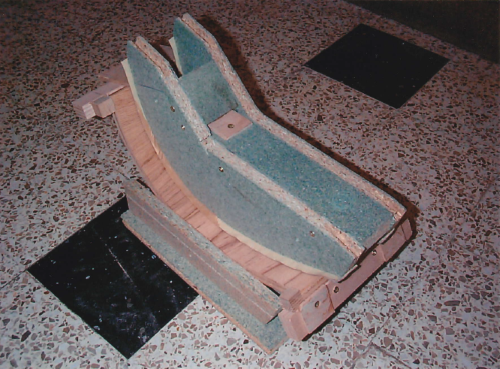

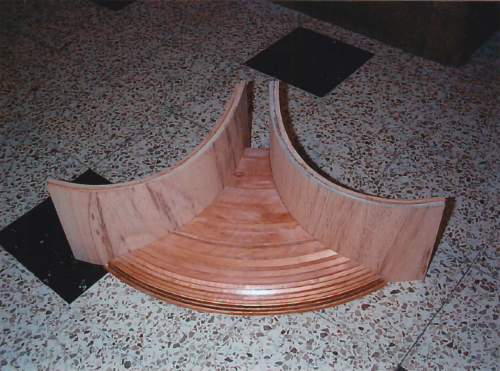

Un gabarit pour le collage des cotés de pavillon réalisé en contreplaqué cintrable, deux épaisseur de 7 mm collé.

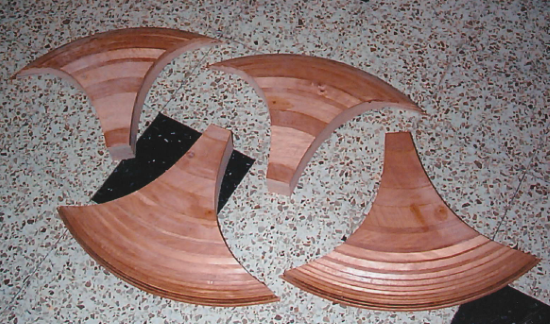

Ce procédé de fabrication, a l'avantage qu'avec une galette ont a les quatre croissants pour faite une paire pavillon.
Madame étais contente, l'usinage d'une galette, c'est 1h30 de défonceuse portative, lunette et surtout casque anti bruit.

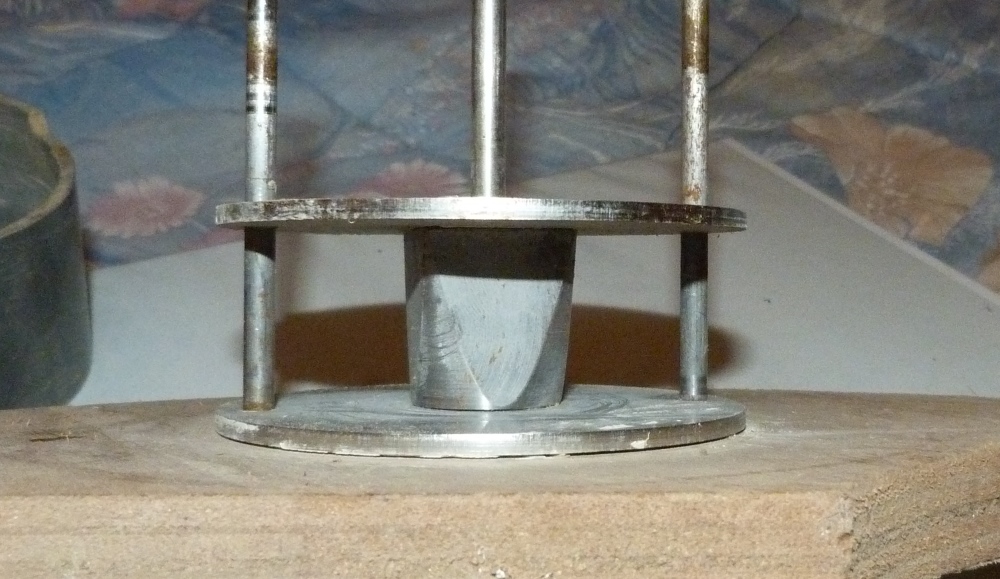

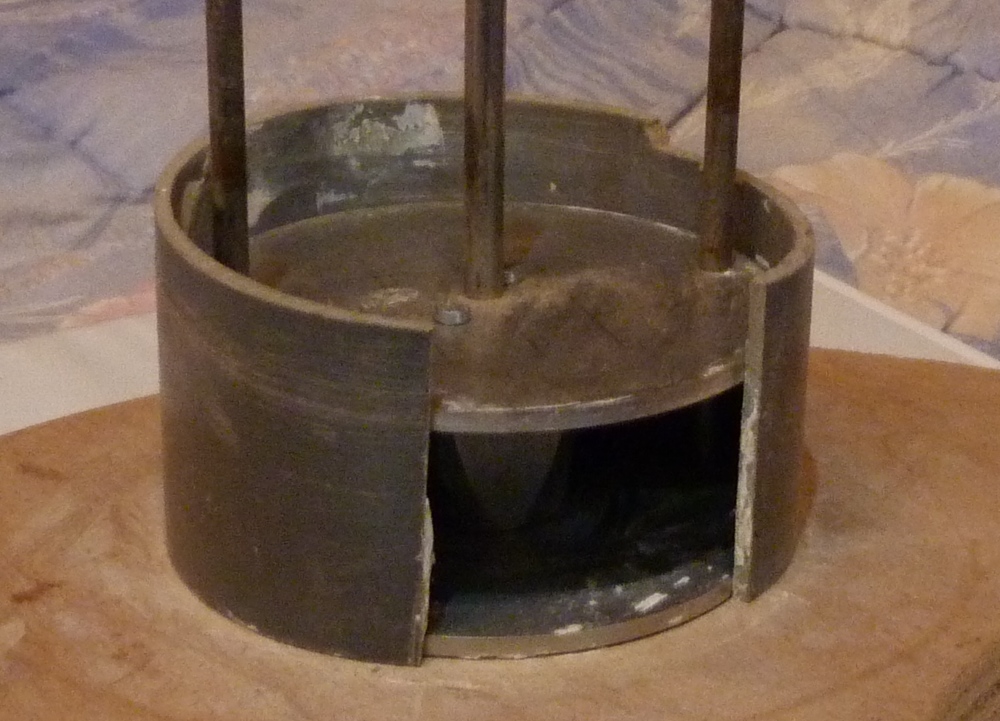

Le montage de la chambre de compressions se faite avec une plaque inox vissé sur le pavillon, un pièce d’adaptation, rond carré, fait dans un moule, et la matière n'est reins d'autre que du joint de carrelage, une fois sèche cette matière et complètement inerte, et n'a aucune résonance, la chambre de compressions et de la marque Beyma, type SMC1050N.
Voir les photos jointes.Bonne lecture
François-D



Fichier(s) joint(s) Miniature(s)


Lecteur CD Sony XA300ES - préamplificateur Kanéda - DCX2496 tweaker - Amplificateur DIY 2SK134-2SJ49 - Grave 26 cm Selac - Audiom 7K2 Focal - SMC1050N BEYMA + IWATA 1"- T925 FOSTEX
01/06/2019 18:43:15
Visiter le site internet de cet utilisateur Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
LargeBande
Posting Freak
*****


Messages : 782
Groupe : Enregistré
Inscription : 10/02/2009
Statut : Hors ligne
Message : #2
RE: Pavillon IWATA 1/2 POUCES

Bonjour François
Super boulot, bravo !
As tu effectué des mesures?


Système en chantier...
02/06/2019 12:25:58
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
thxrd
Senior Member
****


Messages : 512
Groupe : Enregistré
Inscription : 27/04/2010
Statut : Hors ligne
Message : #3
RE: Pavillon IWATA 1/2 POUCES

.

Ce message a été modifié le: 02/06/2019 13:50:04 par thxrd.

02/06/2019 13:47:21
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
François-D
François-D Les Hauts de France Marly
***


Messages : 140
Groupe : Enregistré
Inscription : 20/07/2018
Statut : Hors ligne
Message : #4
RE: Pavillon IWATA 1/2 POUCES

LargeBande a écrit :
Bonjour François
Super boulot, bravo !
As tu effectué des mesures?


Merci pour le compliment.
Mais non je n'ai pas fait de mesure, je n'ai pas de matériel pour ça.
Il y a dèja quelque temps j'ai commencé a chercher des systèmes de mesures, abordable, connais tu des systèmes de mesure fiable, et a des prix correct.
François-D


Lecteur CD Sony XA300ES - préamplificateur Kanéda - DCX2496 tweaker - Amplificateur DIY 2SK134-2SJ49 - Grave 26 cm Selac - Audiom 7K2 Focal - SMC1050N BEYMA + IWATA 1"- T925 FOSTEX
02/06/2019 17:59:50
Visiter le site internet de cet utilisateur Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Lol
Dans l'Oise
****


Messages : 328
Groupe : Enregistré
Inscription : 29/01/2016
Statut : Hors ligne
Message : #5
RE: Pavillon IWATA 1/2 POUCES

Bonjour François,

très chouette boulot, plein d'astuces comme le fait de partir d'une pièce circulaire qui permet de faire les 4 pièces maitresses du pavillon ou l'adaptateur rond carré en "ciment"
Bravo

Pour les mesures, beaucoup ici utilisent REW comme logiciel, avec une carte son basique et un micro type ECM8000 ça fait dejà un truc de base pas mal.
Tu peux faire de la mesure de réponse et aussi du calage entre tes HP.
Il y a quelque part sur ce site des liens qui mènent à des tutos de D.Tanguy qui sont vraiment très très bien faits :-)

Bon, après les mesures, il faut les faire dans de bonnes conditions et savoir les interpréter, attention de ne pas mesurer plus ta pièce que tes hauts parleurs ;-)

02/06/2019 18:31:22
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
François-D
François-D Les Hauts de France Marly
***


Messages : 140
Groupe : Enregistré
Inscription : 20/07/2018
Statut : Hors ligne
Message : #6
RE: Pavillon IWATA 1/2 POUCES

Lol a écrit :
Bonjour François,

très chouette boulot, plein d'astuces comme le fait de partir d'une pièce circulaire qui permet de faire les 4 pièces maitresses du pavillon ou l'adaptateur rond carré en "ciment"
Bravo

Pour les mesures, beaucoup ici utilisent REW comme logiciel, avec une carte son basique et un micro type ECM8000 ça fait dejà un truc de base pas mal.
Tu peux faire de la mesure de réponse et aussi du calage entre tes HP.
Il y a quelque part sur ce site des liens qui mènent à des tutos de D.Tanguy qui sont vraiment très très bien faits :-)

Bon, après les mesures, il faut les faire dans de bonnes conditions et savoir les interpréter, attention de ne pas mesurer plus ta pièce que tes hauts parleurs ;-)

Bonsoir.
Merci pour toutes les infos, concernant la mesure.
Demain j'irais voir les tutos.
Bonne soirée
François


Lecteur CD Sony XA300ES - préamplificateur Kanéda - DCX2496 tweaker - Amplificateur DIY 2SK134-2SJ49 - Grave 26 cm Selac - Audiom 7K2 Focal - SMC1050N BEYMA + IWATA 1"- T925 FOSTEX
02/06/2019 19:39:47
