L'Alignement des HP's enceinte 2 voies
Auteur Message
lenco073
Member
***


Messages : 107
Groupe : Enregistré
Inscription : 14/11/2008
Statut : En ligne
Message : #1
L'Alignement des HP's enceinte 2 voies

Bonjour,

J'aimerai avoir l'aide sur la mise au point de mes enceintes !

J'ai relu la longues série de messages sur " Mise au point d'un filtre d'enceinte 3 voies" Je trouve ça très instructifs car tout ça n'est pas trop mon domaine de compétence, mais je m'accroche!

J'ai fait les mesures à l'aide de REW à environ 3m d'une enceinte 2 voies à pavillon, dans un axe médium entre le Grave et l'Aigu. Il s'agit un système 2 voies à pavillon. Les hp's ne sont pas filtrés pour les mesures. J'ai conservé la fonction Loopback pour garder une référence temporelle.

Le grave est à 9,089ms et l'aigu 8.779ms sur REW.
J'ai voulu affiner mon relevé de décalage entre hp's en départ d'impulsion, et j'obtiens les valeurs respective G/A de 8,4882ms et 9,0245ms. La différence est de 0,5363ms

Question : est-ce que je peux en déduire que l'écart entre G et A est de 184mm ?




Ce message a été modifié le: 17/04/2019 17:10:58 par lenco073.

17/04/2019 16:22:29
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Ragnarsson
Jomsviking
****


Messages : 636
Groupe : Enregistré
Inscription : 05/05/2016
Statut : Hors ligne
Message : #2
RE: L'Alignement des HP's enceinte 2 voies

Si tu sais à quelle température oui. Sinon reste en ms.

17/04/2019 16:30:28
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
lenco073
Member
***


Messages : 107
Groupe : Enregistré
Inscription : 14/11/2008
Statut : En ligne
Message : #3
RE: L'Alignement des HP's enceinte 2 voies

Euh ....
c'est pas bien le millimètre ?

Le filtre Actif est un Butterworth 18dB/oct, vers 750Hz
Et je souhaite faire le décalage façon JMLC,
D'après la fiche de simulation coupure vers 750Hz à -5/6dB (fréquences G/A de coupure à -3dB 650/850 Hz), inversion polarité sur l'Aigu,
Il est conseillé d'avancé le Grave de 0,22 x lg d'onde au raccord !

Ce message a été modifié le: 17/04/2019 16:54:36 par lenco073.

17/04/2019 16:40:20
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
JM Plantefeve
Old Chap, à Roncq
*****


Messages : 1 503
Groupe : Enregistré
Inscription : 30/08/2009
Statut : Hors ligne
Message : #4
RE: L'Alignement des HP's enceinte 2 voies

Bonjour lenco073,

Le grave est à 9,089ms et l'aigu 8.779ms sur REW.
J'ai voulu affiner mon relevé de décalage entre hp's en départ d'impulsion, et j'obtiens les valeurs respective G/A de 8,4882ms et 9,0245ms.

A cette lecture, on comprend que la tendance s'est inversée, c'est bien cela !? Peux-tu poster une photo de profil d'une de tes enceintes ?

Le filtre Actif est un Butterworth 18dB/oct, vers 750Hz
Avec une visée réellement (acoustiquement) respectée, il faut intégrer la réponse spl des haut-parleurs. Il est fort probable que 18dB électrique soit alors trop abrupte, au moins pour la voie haute. Peux-tu préciser les références des transducteurs ? Et quel est ce filtre actif ?

Et je souhaite faire le décalage façon JMLC, D'après la fiche de simulation coupure vers 750Hz à -5/6dB (fréquences G/A de coupure à -3dB 650/850 Hz), inversion polarité sur l'Aigu, Il est conseillé d'avancé le Grave de 0,22 x lg d'onde au raccord !
Donc un recul de la voie haute d'environ 10 cm.

Jean-Marc.

Ce message a été modifié le: 18/04/2019 09:08:55 par JM Plantefeve.

18/04/2019 08:59:27
Visiter le site internet de cet utilisateur Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
lenco073
Member
***


Messages : 107
Groupe : Enregistré
Inscription : 14/11/2008
Statut : En ligne
Message : #5
RE: L'Alignement des HP's enceinte 2 voies

Bonjour !

Je crois que j'ai inversé les valeurs. Le départ du grave est à 8,482ms,
et l'aigu est à 9,0245ms !

Les hp's sont le TAD 1601a et la compression JBL 2420 sur pavillon 2345.
Le filtre est un AudioReaserch EC22, Les carte d'origines en 650Hz à -3dB, 18dB/oct mais j'ai modifié la voie aigu pour couper vers 800/850 Hz.

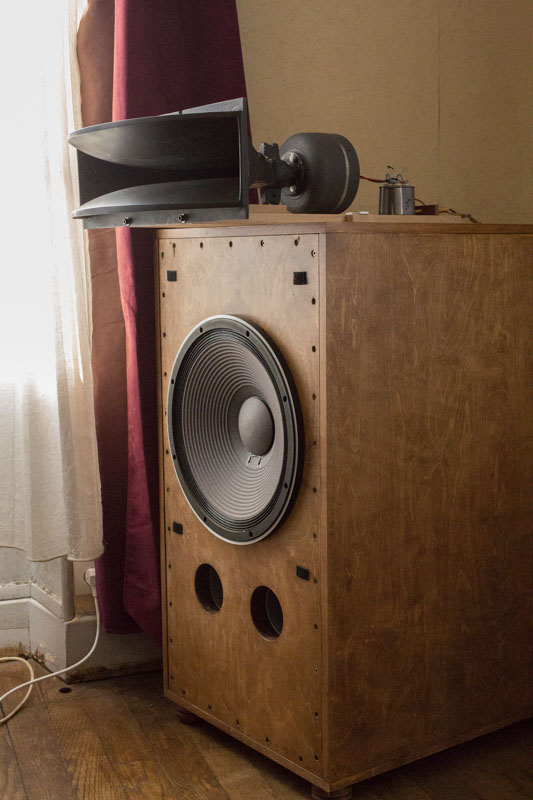

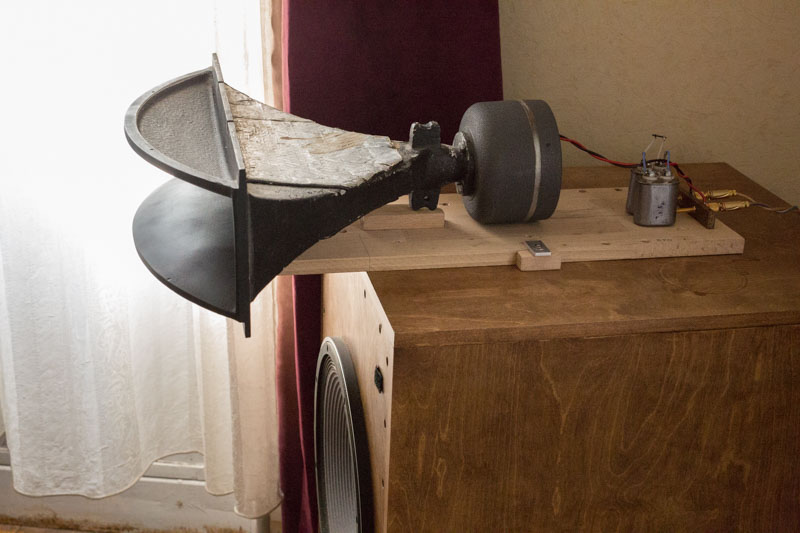

Voilà pour les photos


18/04/2019 09:34:03
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
nicolasd
audiobricolo
*****


Messages : 1 237
Groupe : MELAUDIA.membre
Inscription : 09/02/2008
Statut : Hors ligne
Message : #6
RE: L'Alignement des HP's enceinte 2 voies

ça ferraille pas de trop la 2345 ?


@udiophilement,
Nicolas
http://nicolasdavidenko.piwigo.com/
http://audiobricolos.over-blog.com/
18/04/2019 09:56:00
Visiter le site internet de cet utilisateur Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
lenco073
Member
***


Messages : 107
Groupe : Enregistré
Inscription : 14/11/2008
Statut : En ligne
Message : #7
RE: L'Alignement des HP's enceinte 2 voies

Non, ça va, il il y des petites chose à faire pour les 'neutraliser'

J'ai poli au mieux ce pavillon, et l'amortissement avec des plaques bitumeuses est assez efficace.
Avant de les rénover j'avais rempli de sable les deux oreilles avant, ça donne également de bon résultat. D'ailleur j'ai prévu de le refaire !

Ce message a été modifié le: 18/04/2019 10:24:28 par lenco073.

18/04/2019 10:21:59
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
JM Plantefeve
Old Chap, à Roncq
*****


Messages : 1 503
Groupe : Enregistré
Inscription : 30/08/2009
Statut : Hors ligne
Message : #8
RE: L'Alignement des HP's enceinte 2 voies

lenco073,

Le départ du grave est à 8,482ms, et l'aigu est à 9,0245ms !
Effectivement comme sur le chronogramme posté. Je pense qu'on peut s'en tenir à des relevés à 3 chiffres significatifs (à 10µs près, à 3,4mm près).

Et je souhaite faire le décalage façon JMLC, D'après la fiche de simulation coupure vers 750Hz à -5/6dB (fréquences G/A de coupure à -3dB 650/850 Hz), inversion polarité sur l'Aigu,
Sur le chronogramme, la compression est inversée comme généralement sur les moteurs JBL de l'époque si on branche le + sur le rouge. Donc à priori, inversion électrique déjà présente.

Il est conseillé d'avancer le Grave de 0,22 x lg d'onde au raccord !
C'est même demandé par la méthode élaborée par Jean-Michel. 18,5cm actuels -10cm demandés, cela te fait encore avancer le pavillon de 8,5cm. Çà va aller ?

Les hp's sont le TAD 1601a et la compression JBL 2420 sur pavillon 2345.
La réponse acoustique du TAD filtré en B3 doit s'approcher suffisamment de la cible JMLC. Pour le couple 2420/2345, je doute davantage à la vue des documents JBL disponibles. En travaillant sur la plug-in crossover board du EC22, de concert avec la mesure spl, on doit pouvoir atteindre la cible JMLC sur cette voie également. Peux-tu poster les réponses spl après fenêtrage ? Ou poster le .mdat (changer l'extension en .txt pour que cela passe sur le forum) ?

Jean-Marc.

Ce message a été modifié le: 18/04/2019 12:26:49 par JM Plantefeve.

18/04/2019 11:54:35
Visiter le site internet de cet utilisateur Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Ragnarsson
Jomsviking
****


Messages : 636
Groupe : Enregistré
Inscription : 05/05/2016
Statut : Hors ligne
Message : #9
RE: L'Alignement des HP's enceinte 2 voies

Un mdat sera trop gros pour passer via le forum. Tu peux utiliser un service de transfert de fichiers comme avait fait gilou.

18/04/2019 12:27:37
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
1001
Junior Member
**


Messages : 10
Groupe : Enregistré
Inscription : 06/06/2018
Statut : Hors ligne
Message : #10
RE: L'Alignement des HP's enceinte 2 voies

Ragnarsson a écrit :
Un mdat sera trop gros pour passer via le forum. Tu peux utiliser un service de transfert de fichiers comme avait fait gilou.

c'est quoi un mdat? un DAT mono ?

18/04/2019 12:35:10
