Un Push Pull EL 84
Auteur Message
RCGV
Boutailh-tan
****


Messages : 447
Groupe : Enregistré
Inscription : 24/12/2009
Statut : Hors ligne
Message : #1
Un Push Pull EL 84

Bonjour

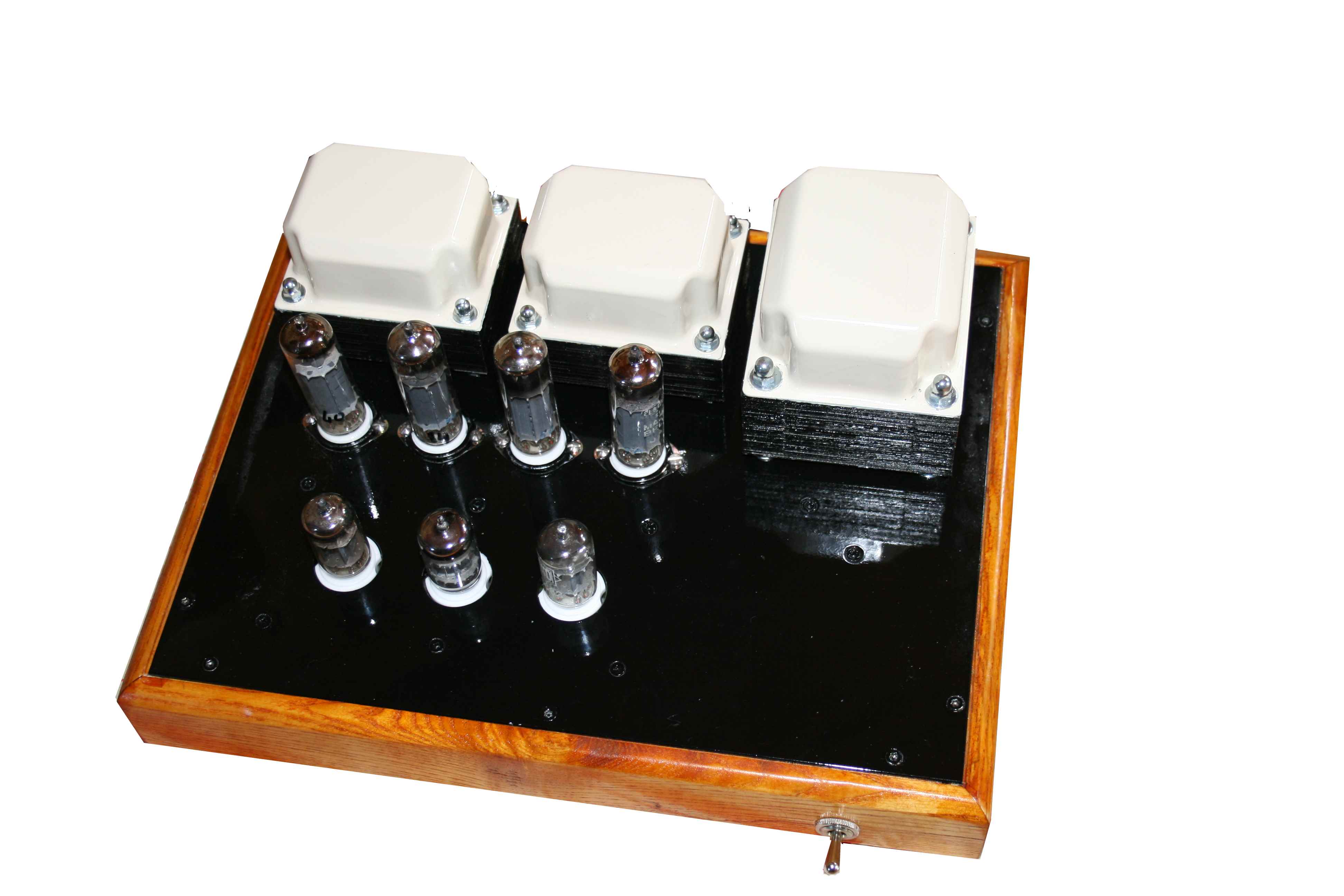

Je viens de finaliser un amplificateur à tubes en PP EL 84. C'est, ou plutôt c'était, un tube pour lequel je n'avais pas grande estime, voire pas du tout!

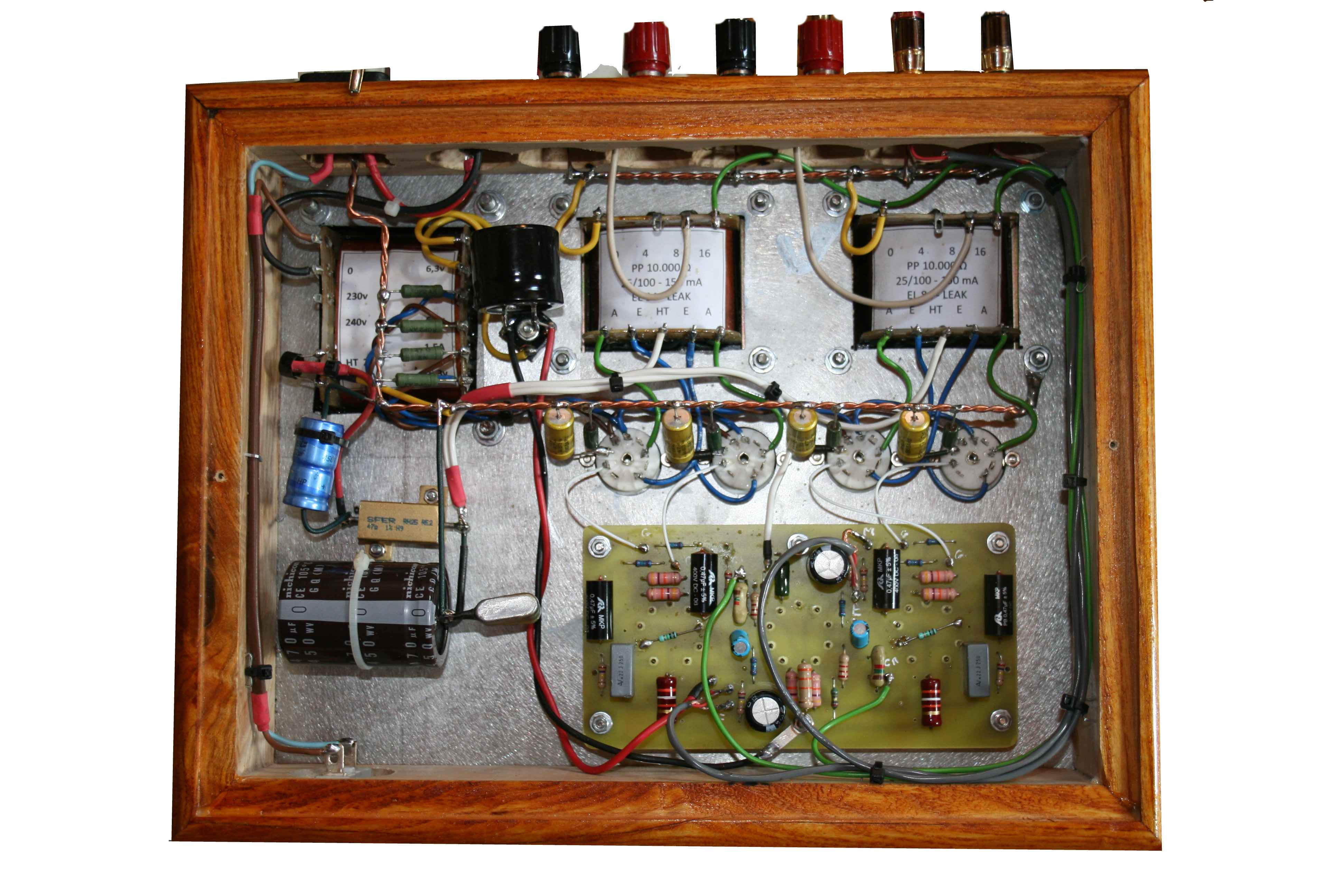

Comme il existait un modèle LEAK, je me suis donné l'occasion de pomper à la fois le schéma et les transfos de sortie puisque le plan de câblage traine dans mes archives. Le câblage des composants n'est pas en l'air mais sur un CI doublé d'étain/argent. Ces composants sont Mod Coz (NOS). Il sont jolis mais pas infaillibles puisque sur les 4 condensateurs de liaisons, 2 ont rendu l'âme à la mise sous tension, RIP!

S'agissant des pièces maitresses...., là encore il fallait faire Mod Coz. Donc? de la tôle, non pas de la M6X à grains orientés, mais de la ferraille des années 40 toute pourrie et à grains totalement désorientés. J'ai trempé les EI dans de l'acide chlorhydrique, elles ont retrouvé une couleur radieuse d'origine, étais-je né ? Puis je les ai abondement rincées à l'eau douce et séchées au soleil du bord de mer Breton, de telle sorte qu'elles prennent une couleur ocre oxydée. Enfin j'ai monté le tout.

Première écoute, c'est l'élégance musicale de ce tube, je n'en reviens pas, le tout est d'une richesse inouïe avec une infinie quantité de détails et une ouverture qui surprend avec beaucoup d'énergie. Par une petite astuce sur les écrans, l'ampli fait 2 fois 15 watts à 0,1% de distorsion, comme LEAK. Sa bande passante à 1 watt va de 15hZ à 60.000hZ dans 0 dB.

Mais gast quelle musicalité!

RCGV



Fichier(s) joint(s) Miniature(s)


http://www.treffiagat-lechiagat.fr

Ce message a été modifié le: 27/03/2019 21:54:49 par RCGV.

27/03/2019 18:17:08
Visiter le site internet de cet utilisateur Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
gillougillou
Member
***


Messages : 161
Groupe : MELAUDIA.membre
Inscription : 28/01/2014
Statut : Hors ligne
Message : #2
RE: Un Push Pull EL 84

Bravo et joli.

Aussi je trouve un charme prenant dans cette 84.

Démocratique en plus.

Breton de surcroît.

Gillou :-)


Gilles :-)
27/03/2019 19:40:44
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
RCGV
Boutailh-tan
****


Messages : 447
Groupe : Enregistré
Inscription : 24/12/2009
Statut : Hors ligne
Message : #3
RE: Un Push Pull EL 84

Merci


http://www.treffiagat-lechiagat.fr
27/03/2019 20:08:49
Visiter le site internet de cet utilisateur Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Jacques Cande
Junior Member
**


Messages : 45
Groupe : Enregistré
Inscription : 31/03/2008
Statut : Hors ligne
Message : #4
RE: Un Push Pull EL 84

Bonjour,

Bravo pour la réalisation, je souhaiterais travailler aussi proprement.
Je suis un fan des EL84, elles permettent le niveau de puissance requis pour une écoute domestique, leur sonorité avec des transfos de qualité est excellente à mes oreilles et un projet peut être réalisé avec un budget raisonnable.
Je serais très intéressé par le schéma et la liste des composants utilisés; cela correspondrait exactement à mes besoins.
Serait-il possible de le faire suivre?
Le cout majeur du projet étant les transfos, ou se les procurer est la question.
Merci d'avance Jacques Candé

28/03/2019 08:09:49
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
RCGV
Boutailh-tan
****


Messages : 447
Groupe : Enregistré
Inscription : 24/12/2009
Statut : Hors ligne
Message : #5
RE: Un Push Pull EL 84

Bonjour

Je regarde pour mettre tout cela sur mon site.

Bien cordialement
René


http://www.treffiagat-lechiagat.fr
28/03/2019 08:19:58
Visiter le site internet de cet utilisateur Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Jef
Junior Member
**


Messages : 48
Groupe : Enregistré
Inscription : 17/04/2018
Statut : Hors ligne
Message : #6
RE: Un Push Pull EL 84

Bonjour

Il a effectivement bien la tête du LEAK stereo 20 Smile

28/03/2019 10:42:35
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
audiotechno
Yvelines ou Finistère
*****


Messages : 812
Groupe : MELAUDIA.membre
Inscription : 31/03/2009
Statut : Hors ligne
Message : #7
RE: Un Push Pull EL 84

Bonjour René,
Un ampli Push-Pull EL84 ! Ce fut le premier ampli que j'ai construit. J'avais 17 ans, et il était mono. Il fonctionnait très bien.
Je l'ai sorti de la cave il y a 2 ans pour donner le transfo de sortie TU101 à un grand amateur de tubes breton que tu connais probablement : Diafan qui réside à Rennes.
Kenavo, ar wech all
Alain


TD Audioanalyse/Lurné-SME 3009-DL103-Préampli Phono Pacific - Volumio/Raspberry Pi3 + Carte sortie SPDIF – 4x15W Classe AB en bi-amplification analogique active - Tweeter Yamaha 4281b - TAD 4001/Yuichi Araï A290S - 38 cm TAD 1601B/Clos 170 L - Filtre actif numérique Nanodigi + Dacs Khadas
28/03/2019 11:53:29
Visiter le site internet de cet utilisateur Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Charles
Senior Member
****


Messages : 279
Groupe : Enregistré
Inscription : 18/05/2016
Statut : Hors ligne
Message : #8
RE: Un Push Pull EL 84

Bjrs,

Pas mal, mais ce serais mieux avec un découplage des canaux !

Cdlt. Charles


lecteur Marantz + sytème dématérialisé + PP à tubes 6V6 + enceintes 2 voies DIY Monacor
28/03/2019 13:57:18
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
RCGV
Boutailh-tan
****


Messages : 447
Groupe : Enregistré
Inscription : 24/12/2009
Statut : Hors ligne
Message : #9
RE: Un Push Pull EL 84

Charles a écrit :
Bjrs,

Pas mal, mais ce serais mieux avec un découplage des canaux !

Cdlt. Charles


Bonjour

Le mieux est parfois l'ennemi du bien.
Séance d'écoute en ce moment, on rêve.

Le schéma est sur le site
RC


http://www.treffiagat-lechiagat.fr
28/03/2019 18:33:04
Visiter le site internet de cet utilisateur Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
HaH
Padawan DIJON
*****


Messages : 847
Groupe : Enregistré
Inscription : 10/07/2012
Statut : Hors ligne
Message : #10
RE: Un Push Pull EL 84

Bonjour René,

Merci d'avoir partagé le schéma via ton site Cool.


Cordialement, Dom.

Ce message a été modifié le: 28/03/2019 18:50:48 par HaH.

28/03/2019 18:50:24
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
