Loftin White + Trans-X sauce Pben
Auteur Message
p ben
Normandie et Sud de Lyon
****


Messages : 569
Groupe : Enregistré
Inscription : 28/11/2011
Statut : Hors ligne
Message : #1
Loftin White + Trans-X sauce Pben

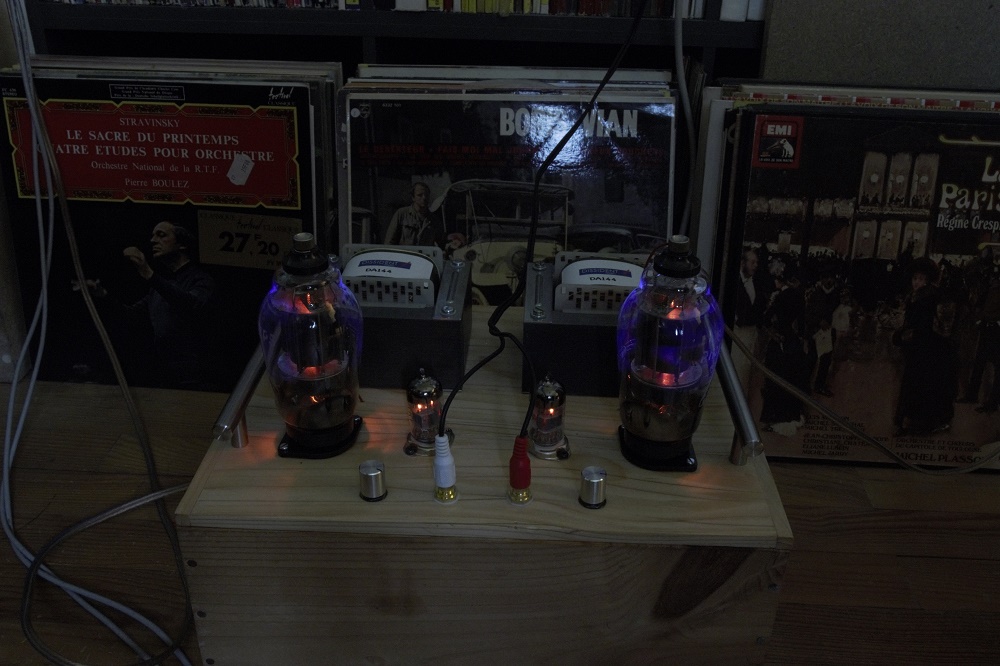

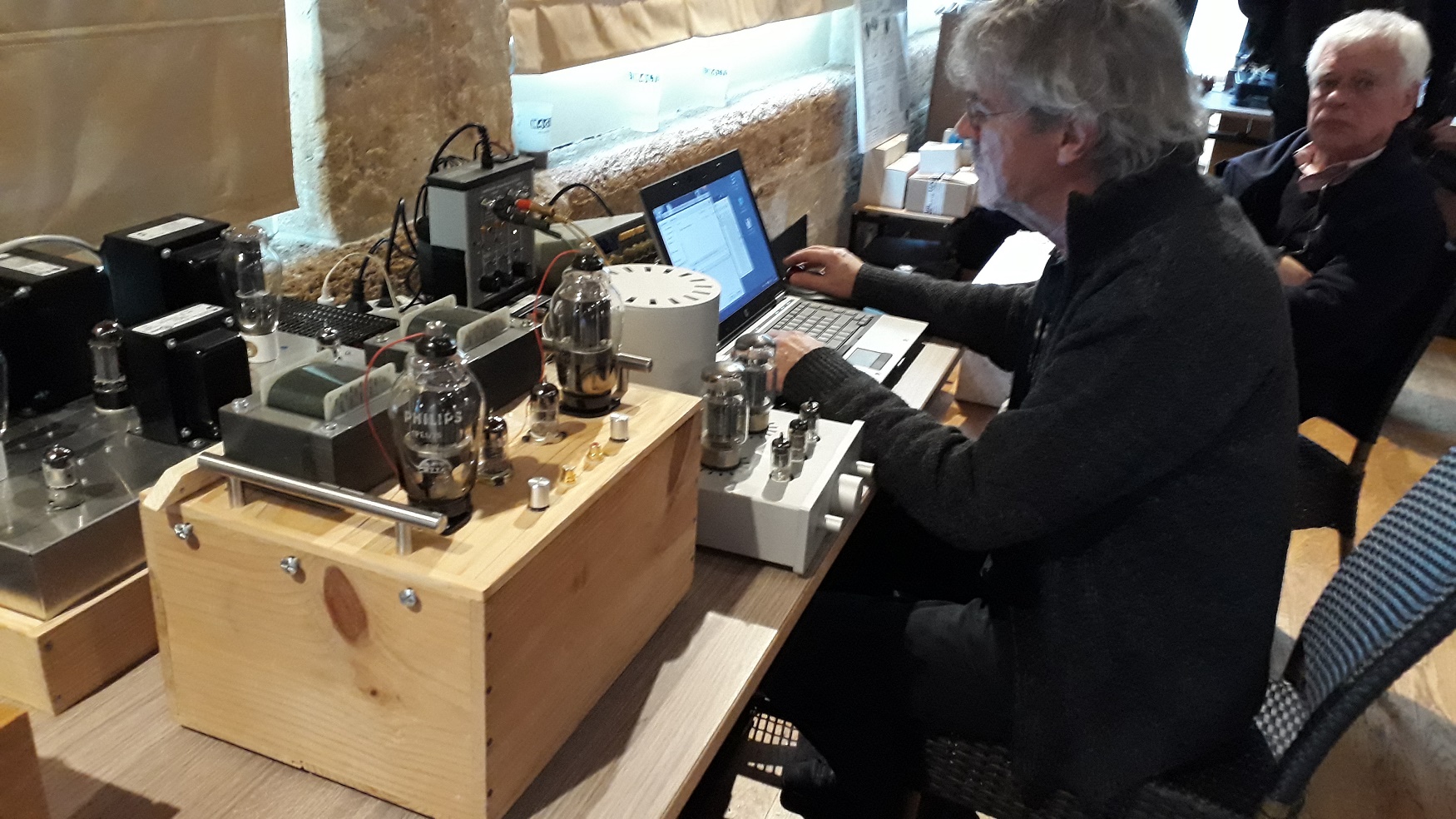

Suite à son apparition à ETF208, voici la présentation de cet ampli original.

Il s'agit d'un SE de type Loftin White utisant des pentodes en Sortie montées selon le principe nommé Trans-X par M Van der Veen.

La puissance maxi est de l'ordre de 12W avant écrêtage et la distorsion à ce niveau est de l'ordre de 1%. A 1 W, le THD est de .25%.

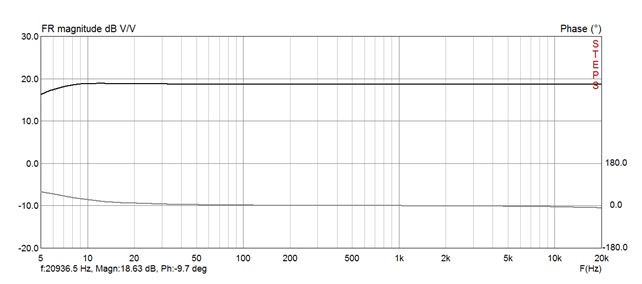

La bande passante va de -de 10Hz à +de 30kHz à plus ou moins .5 dB. Entre 20 et 20000 Hz, les variations de phase sont très faibles



Le Facteur d'amortissement est supérieur à 5 !

Mesures effectuées par Menno, lui même !



L'étage de puissance utilise des tubes Philips PE1-75 et le driver, qui est un générateur de courant, utilise un montage cascode de triodes ECC89 (ici, l'équivalent Russe, 6n24p)

en voici le schéma :


.pdf File  Transx LW cooked by P Ben.pdf (Taille : 214.05 Ko / Téléchargements : 288)

N'hésitez pas à poser des questions, j'essaierai d'y répondre.

Bien cordialement

Pascal.

Ce message a été modifié le: 22/11/2018 12:51:57 par p ben.
