Merci pour vos réponses, cela m'encourage dans ce projet.
Concernant les cotes manquantes en effet nous n'avons ni la largeur de la gorge du pavillon, ni la largeur des évents.
Donc même en construisant ces caisses dans l'ordre des cotes données vers les cotes manquantes, la chronologie d'assemblage ne permettra pas de réaliser l'ensemble (je ne suis pas sur d'avoir été clair lol), mais ce challenge m'intéresse de plus en plus.
Autre détails ayant une incidence est l'épaisseur de la paroi courbe.
Si on conserve les seules cotes du plan, faire varier l'épaisseur entre 15 et 18mm fait varier de manière importante le volume des évents.
S'agissant d'enceintes à vocation Hifi, donc sédentaires, je vais privilégier la fidélité au plan d'origine, donc essayer de me rapprocher le plus possible d'une épaisseur de 19mm.
L'épaisseur du bois sur ce plan d'origine ALTEC est 19,05mm (3/4").
Les possibilités sont donc :
CP bouleau ep 18mm ==> masse volumique 650 Kg/m cube
Médium ep 19mm ==> masse volumique 730 Kg/ m cube
Multipli épicea ep 19mm ==> masse volumique 540 Kg/ m cube
Contre plaqué Okoumé ep 19mm ==> masse volumique 500 Kg/ m cube
D'un point de vue vue stabilité vibratoire le médium parait un bon candidat, qu'en pensez-vous ?
Concernant l'épaisseur des parois courbes: 2 épaisseurs de 6mm en CP cintrable ?

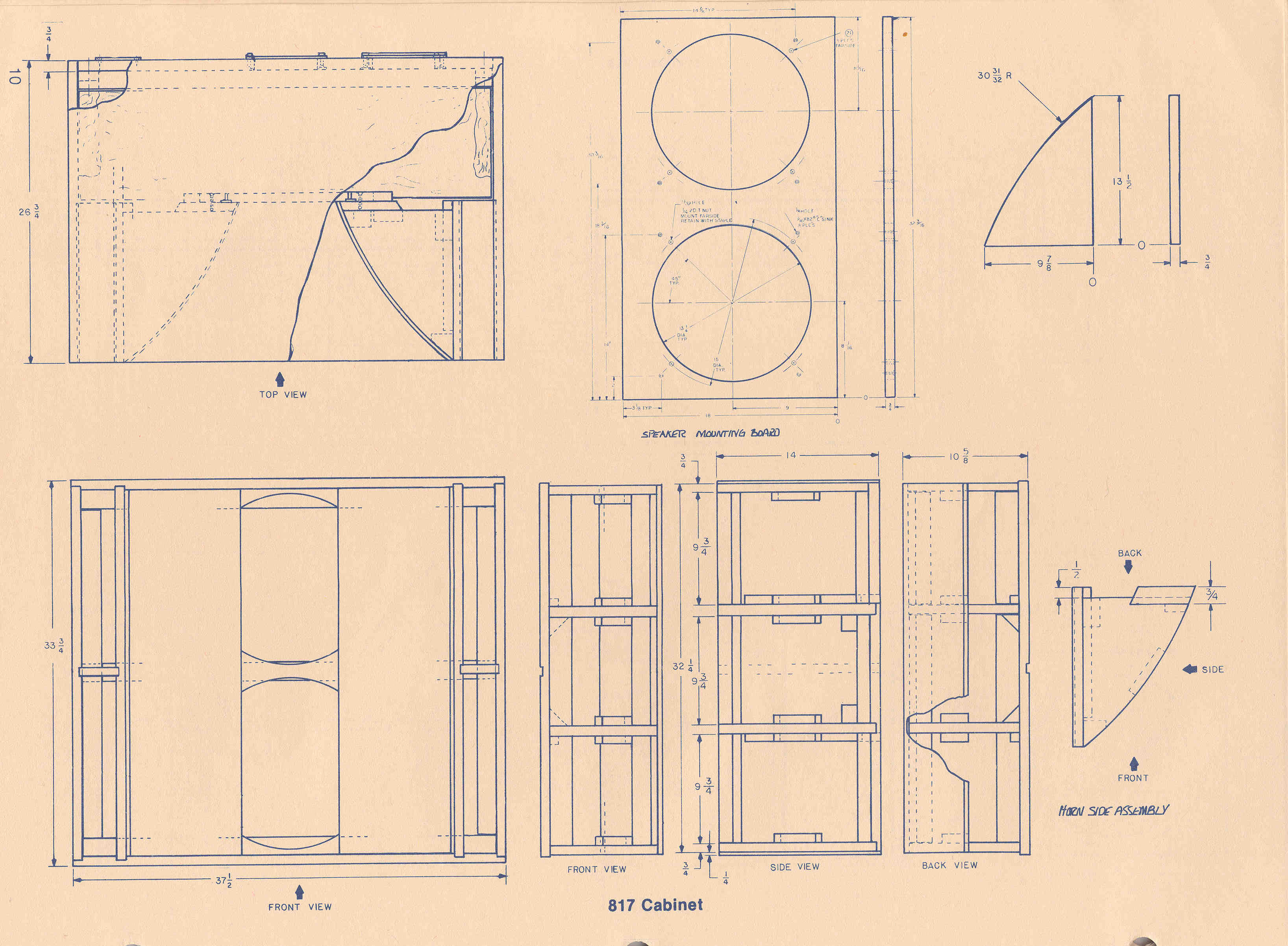

@foecouter : merci pour la proposition mais je suis un peu loin (La Rochelle), mais je veux bien que vous me donniez la largeur en entrée de gorge et la largeur des évents sur vos 817 ==> voir en rouge sur plan ci-après
Cotes manquantes.pdf (Taille : 633,87 Ko / Téléchargements : 330)
@nicolasd : tout à fait, je vais procéder ainsi pour déterminer le contour des renforts ;-)
