Le vinyle façon DIY
Auteur Message
PierreRa
Member
***


Messages : 118
Groupe : MELAUDIA.membre
Inscription : 02/12/2017
Statut : Hors ligne
Message : #1
Le vinyle façon DIY

J'ouvre ce nouveau post car je me suis lancé un nouveau défi (j'aime bien ça moi !): le vinyle en mode DIY.

Je tiens tout d'abord à remercier Dominique-T Big Grin qui a réussi à me mettre l'eau à la bouche avec son projet ICI.

* Du coup j'ai trouvé et fait l'acquisition d'une platine d'origine négociée avec son capot cassé, mais de tout façon il ne sera pas utilisé.
Quelques étapes:
- Première mise en route avant tout démontage et quelques problèmes de démarrage constatés. Pas grave, il existe plein d'informations sur le sujet sur le Net.
- Je vais donc faire une passe sur la carte électronique de contrôle et commencer par changer les condensateurs.
- Je vais en profiter pour sortir le transfo et faire une alim séparée.
- Suis en train de regarder pour changer le mode ON/OFF de la rotation sans couper l'alim comme fait d'origine selon les schémas me semble-t-il.
- Démontage pour ne garder que le moteur.
- Pour le démontage afin de récupérer le moteur, il va falloir dessouder les éléments de contrôle (réglage vitesse + sélection 33/45). Je prévois un panneau de contrôle déporté et mettrai donc un connecteur pour faciliter le montage/démontage (allonger/changer le câble ?).
- Suis en train de cogiter pour la plinthe.
- Je cogite aussi sur un bras tangentiel vu sur le net (pourquoi pas ?).

* Ensuite viendra le pré-RIAA. C'est pourquoi je suis de près le sujet ICI pour m'en inspirer. Merci à Pascal et Eric Big Grin. Mon projet sera un peu différent et est pas mal avancé sur le papier. Il dépendra aussi et forcément du type de cellule utilisée: MM, MC ?

* Bref pas mal de bouleau avec mon autre projet mené en parallèle ICI. A suivre...

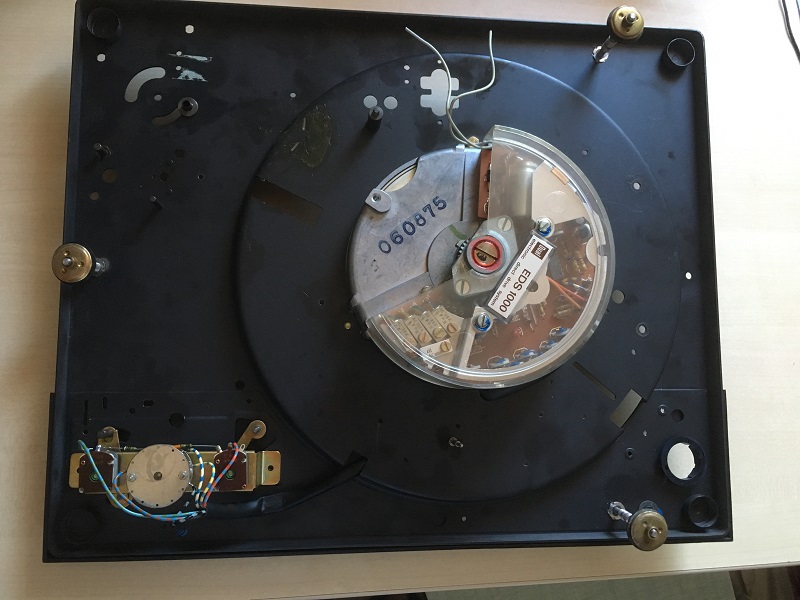

* Quelques photos de la base utilisée. Il ne reste plus grand chose Cool:








Cdt, Pierre.

Ce message a été modifié le: 02/09/2018 18:18:33 par PierreRa.

02/09/2018 18:13:26
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique-Tanguy
Posting Freak
*****


Messages : 5 532
Groupe : MELAUDIA.membre
Inscription : 23/08/2009
Statut : Hors ligne
Message : #2
RE: Le vinyle façon DIY

Très bonne base ! Rėsultat très haut de gamme avec une plinthe lourde. Bon courage !


Cordialement,

Dominique T

http://unepassionaudiophile.fr/
02/09/2018 18:25:41
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
folkdeath95
Posting Freak
*****


Messages : 1 566
Groupe : Enregistré
Inscription : 12/11/2011
Statut : Hors ligne
Message : #3
RE: Le vinyle façon DIY

Ces blocs moteurs avec l'électronique intégrée sont bien adaptés à des projets DIY. C'est marrant que ça ne soit pas plus connu dans le milieu des bricoleurs audio. Peut-être en Allemagne?
Bon bricolage.Wink


Petite Onken/Altec 414-8B+Altec 808-8B/membranes alu GPA/Altec 811; Clone Firstwatt Aleph J; Technics SP10 MkII/Schick 9"/Ana Sculpture A3/AudioNET PAM; Sphinx Myth 9 MkII
02/09/2018 18:29:34
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
brunop
Posting Freak
*****


Messages : 963
Groupe : MELAUDIA.membre
Inscription : 28/03/2008
Statut : Hors ligne
Message : #4
RE: Le vinyle façon DIY

Si si c'est connu mais ceux qui bricolent la dessus n'en parlent pas
pour ne pas voir déraper les prix sur la 701.
Par contre ce sont des allemands qui me l'on fait connaitre.
Bruno

02/09/2018 19:32:06
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique-Tanguy
Posting Freak
*****


Messages : 5 532
Groupe : MELAUDIA.membre
Inscription : 23/08/2009
Statut : Hors ligne
Message : #5
RE: Le vinyle façon DIY

En fait, l'alimentation est intėgrée sur le circuit moteur, dans le boitier que l'on peut mettre à l'extérieur, il n'y a que le transfo.


Cordialement,

Dominique T

http://unepassionaudiophile.fr/
02/09/2018 20:25:19
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
PierreRa
Member
***


Messages : 118
Groupe : MELAUDIA.membre
Inscription : 02/12/2017
Statut : Hors ligne
Message : #6
RE: Le vinyle façon DIY

Oui j'ai vu, mais comme que je dois "ouvrir" pour changer quelques composants, je vais en profiter pour lui faire une alim un peu plus "costaude" que je repiquerai au point 14 du schéma.


.pdf File  EDS 1000 - V2.pdf (Taille : 917.41 Ko / Téléchargements : 94)


Cdt, Pierre.
02/09/2018 21:18:07
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
PierreRa
Member
***


Messages : 118
Groupe : MELAUDIA.membre
Inscription : 02/12/2017
Statut : Hors ligne
Message : #7
RE: Le vinyle façon DIY

Pour faire faire des transformateurs (d'alim ou de sortie de préamp) de qualité et sur mesure, quelques adresses ?
Je connais AEE, Bartolucci, Sowter.
Merci.


Cdt, Pierre.
02/09/2018 21:27:26
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
PierreRa
Member
***


Messages : 118
Groupe : MELAUDIA.membre
Inscription : 02/12/2017
Statut : Hors ligne
Message : #8
RE: Le vinyle façon DIY

En attente de nouveaux composants.

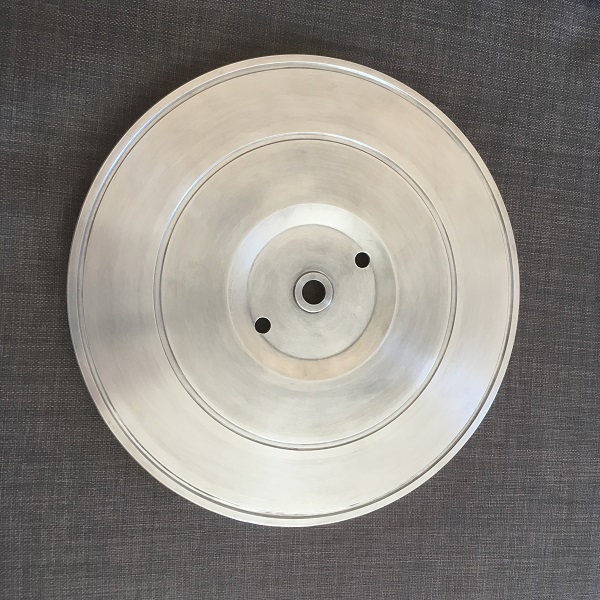

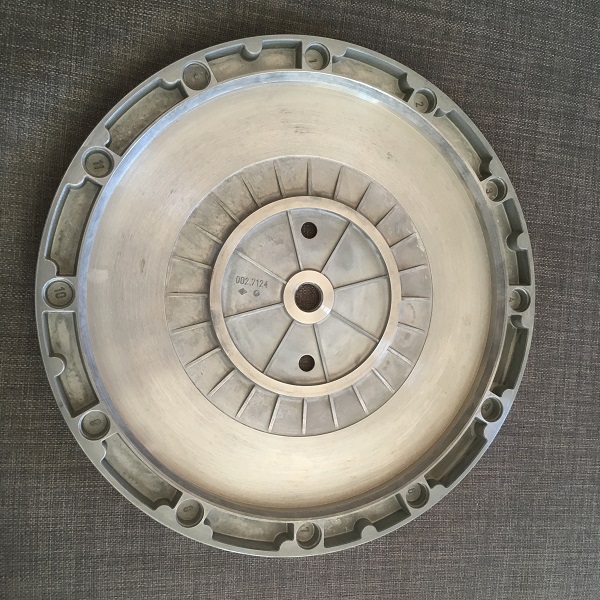

Pendant ce temps, plateau nettoyé et poli dessus.
Par contre, si on enlève le couvre plateau qu'est-ce qu'il résonne ! Avec quoi peut-on l'amortir sans créer de balourd ?




Cdt, Pierre.
21/09/2018 15:22:23
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
brunop
Posting Freak
*****


Messages : 963
Groupe : MELAUDIA.membre
Inscription : 28/03/2008
Statut : Hors ligne
Message : #9
RE: Le vinyle façon DIY

En laissant le couvre plateau en place il est là pour ça
Bruno

21/09/2018 17:32:48
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
PierreRa
Member
***


Messages : 118
Groupe : MELAUDIA.membre
Inscription : 02/12/2017
Statut : Hors ligne
Message : #10
RE: Le vinyle façon DIY

Oui je sais et c'est bien mon intention, mais ce plateau résonne tout de même un peu comme une cloche. Je vais regarder de + près.


Cdt, Pierre.
21/09/2018 17:47:19
