Mosfet Circlotron
Auteur Message
UltimateX86
Junior Member
**


Messages : 37
Groupe : Enregistré
Inscription : 10/06/2018
Statut : Hors ligne
Message : #1
Mosfet Circlotron

Bonjour,

En attendant de pouvoir réaliser un Cube dans un atelier correct sachant que je viens de construire, je m'essais à la simulation d'un Circlotron.

A partir d'un schéma d'ampli Circlotron du site de Nelson Pass, j'ai essayé de simuler une version plus puissante avec des AOP en amplification tension et en diminuant le gain du schéma original.

https://www.passdiy.com/gallery/amplifie...circlotron

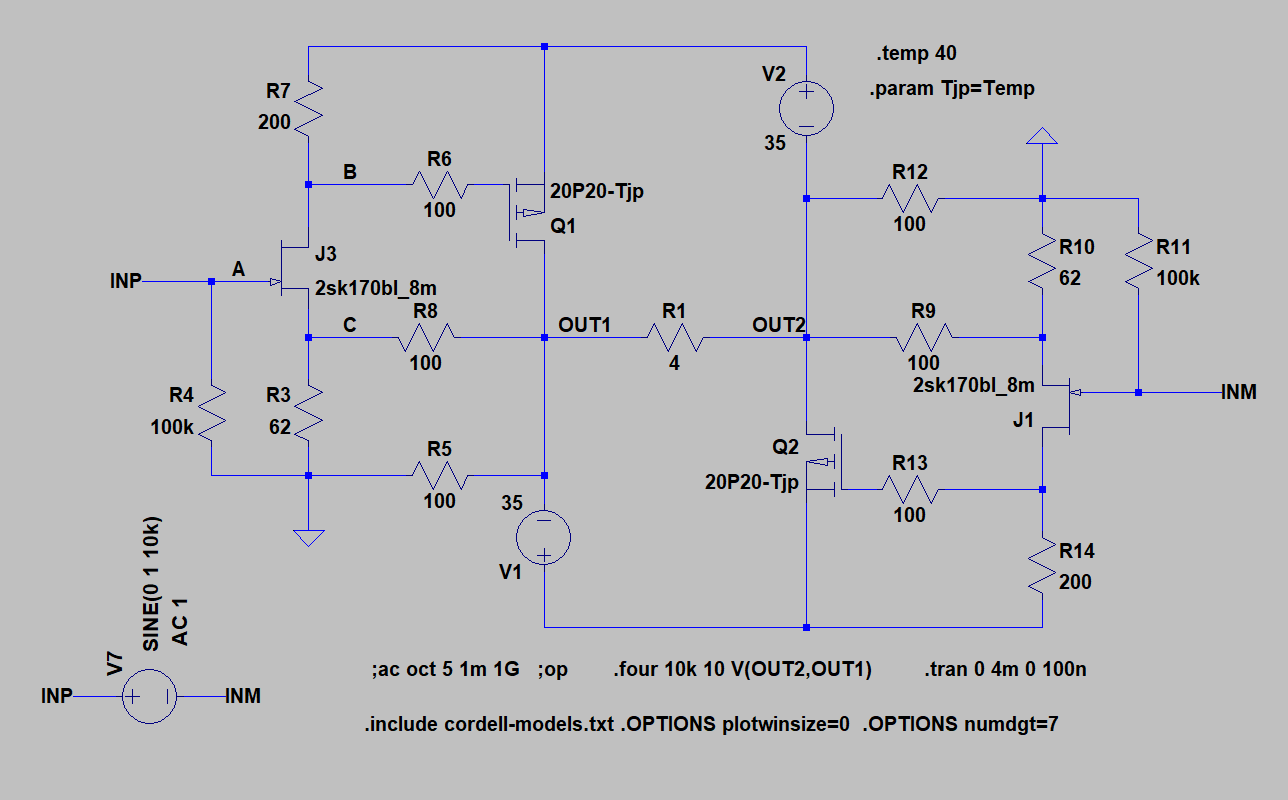

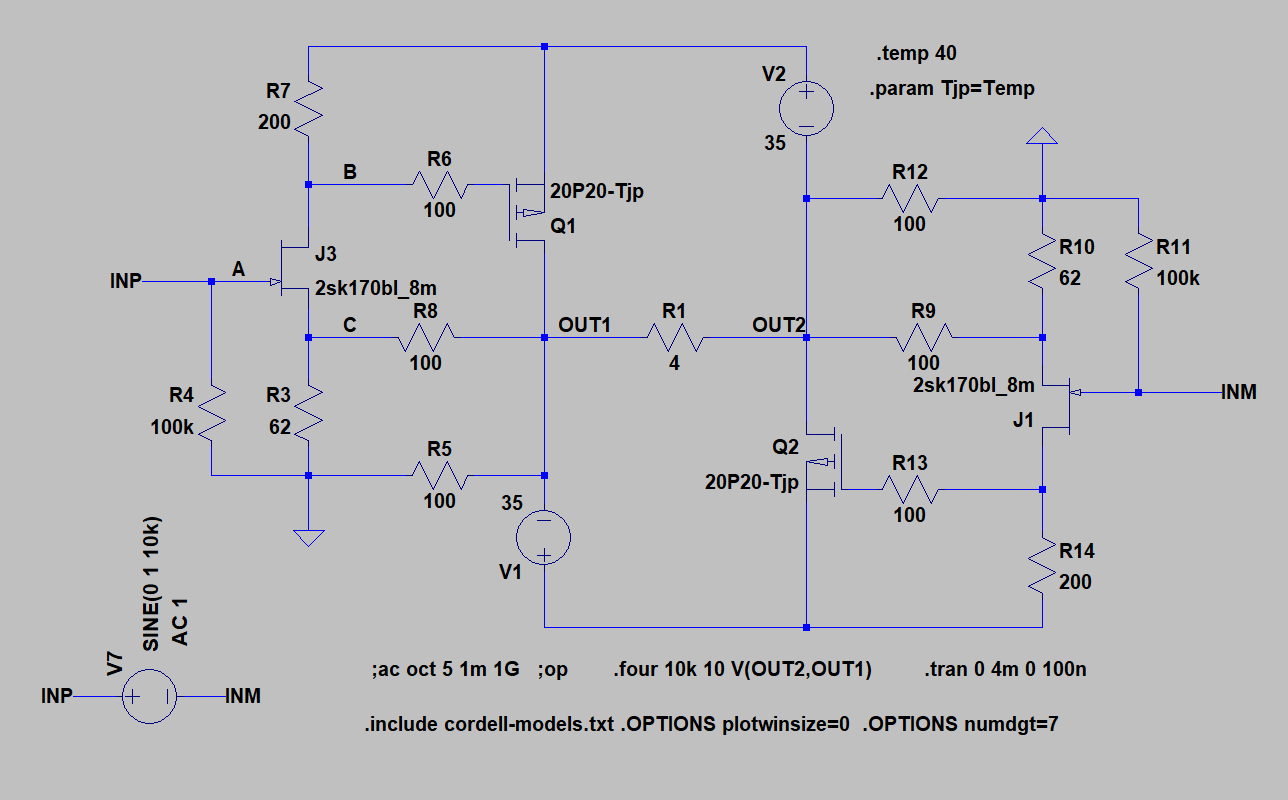

Le schéma simple avec lateral mosfet donnant un sinus correct.
Rien n'est optimisé, j'ai juste essayé d'obtenir un gain minimal, un courant de repos de 5mA pour les Jfet et 200mA sur les mosfet

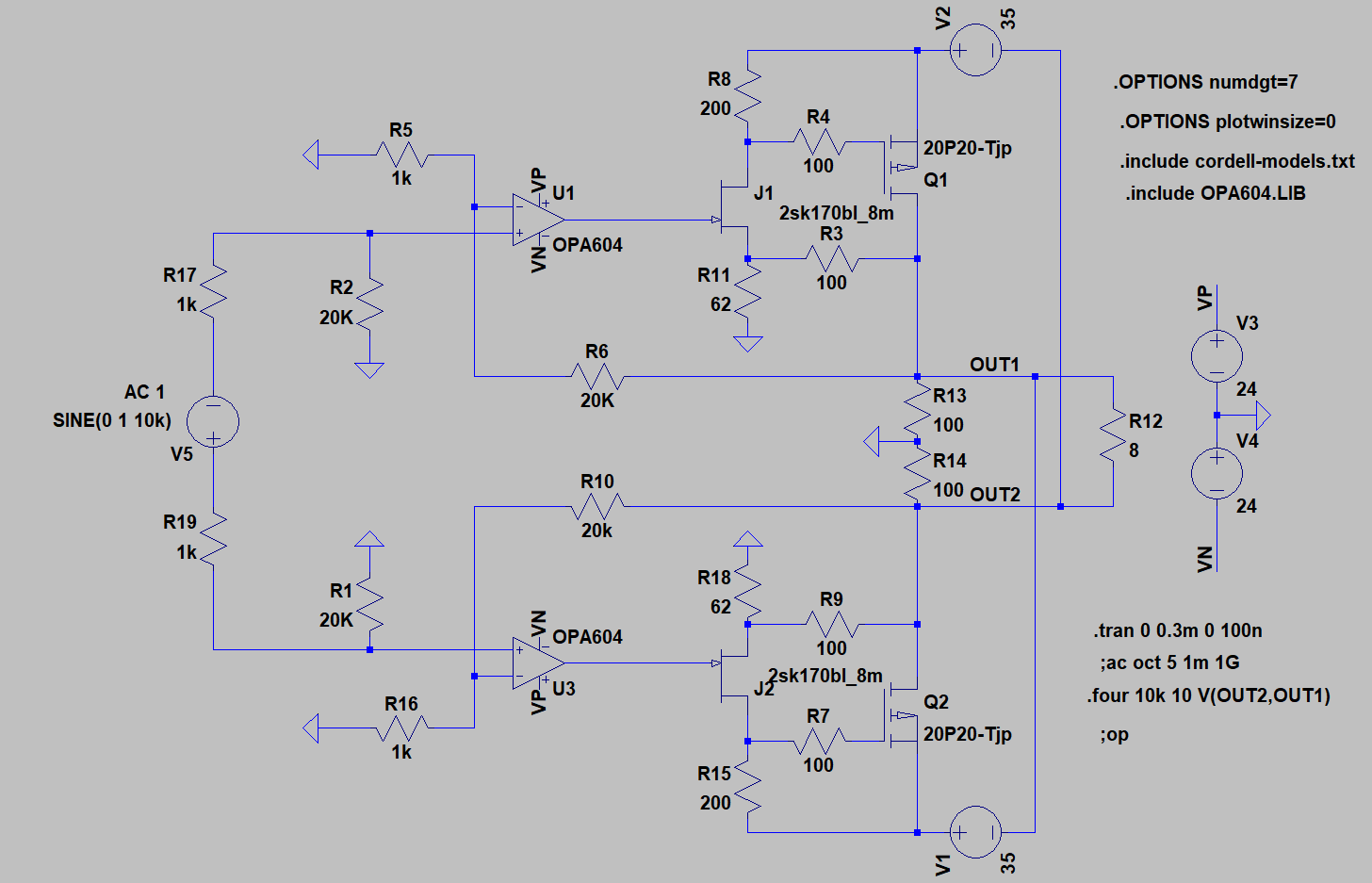

Une fois injecté dans la CR d'AOP ça se complique...


La sortie ... qui n'est plus du tout un sinus correct


Comme je l'ai dit plus haut il s'agit juste d'un essais de simulation, est ce que quelqu'un aurait une idée de ce que j'ai oublié ?

Merci
Cordialement
Sébastien


http://www.circlotron.audio

Ce message a été modifié le: 24/08/2018 17:41:17 par UltimateX86.

24/07/2018 17:29:54
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
UltimateX86
Junior Member
**


Messages : 37
Groupe : Enregistré
Inscription : 10/06/2018
Statut : Hors ligne
Message : #2
RE: Mosfet Circlotron

Oublions les AOP !!!!

Entrée bipolaire
bjt_circlotron_1.1A.asc


http://www.circlotron.audio

Ce message a été modifié le: 24/08/2018 17:47:18 par UltimateX86.

21/08/2018 10:48:46
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
UltimateX86
Junior Member
**


Messages : 37
Groupe : Enregistré
Inscription : 10/06/2018
Statut : Hors ligne
Message : #3
RE: Edit : CFA Mosfet Circlotron

Bjt :


http://www.circlotron.audio

Ce message a été modifié le: 24/08/2018 17:47:45 par UltimateX86.

22/08/2018 16:26:16
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
UltimateX86
Junior Member
**


Messages : 37
Groupe : Enregistré
Inscription : 10/06/2018
Statut : Hors ligne
Message : #4
RE: Edit : CFA Mosfet Circlotron

Bonjour,

Une petite mise a jour Smile

Toujours aucune réaction ?

J'essais de remplacer R6 et R14 dans les deux schémas, les ai déjà relié à la sortie, ca fonctionne aussi mais avec des performances moindre.

Vous auriez une idée ?

Merci
Cordialement
Seb


http://www.circlotron.audio

Ce message a été modifié le: 22/08/2018 16:47:55 par UltimateX86.

22/08/2018 16:27:36
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
UltimateX86
Junior Member
**


Messages : 37
Groupe : Enregistré
Inscription : 10/06/2018
Statut : Hors ligne
Message : #5
RE: CFA Mosfet Circlotron

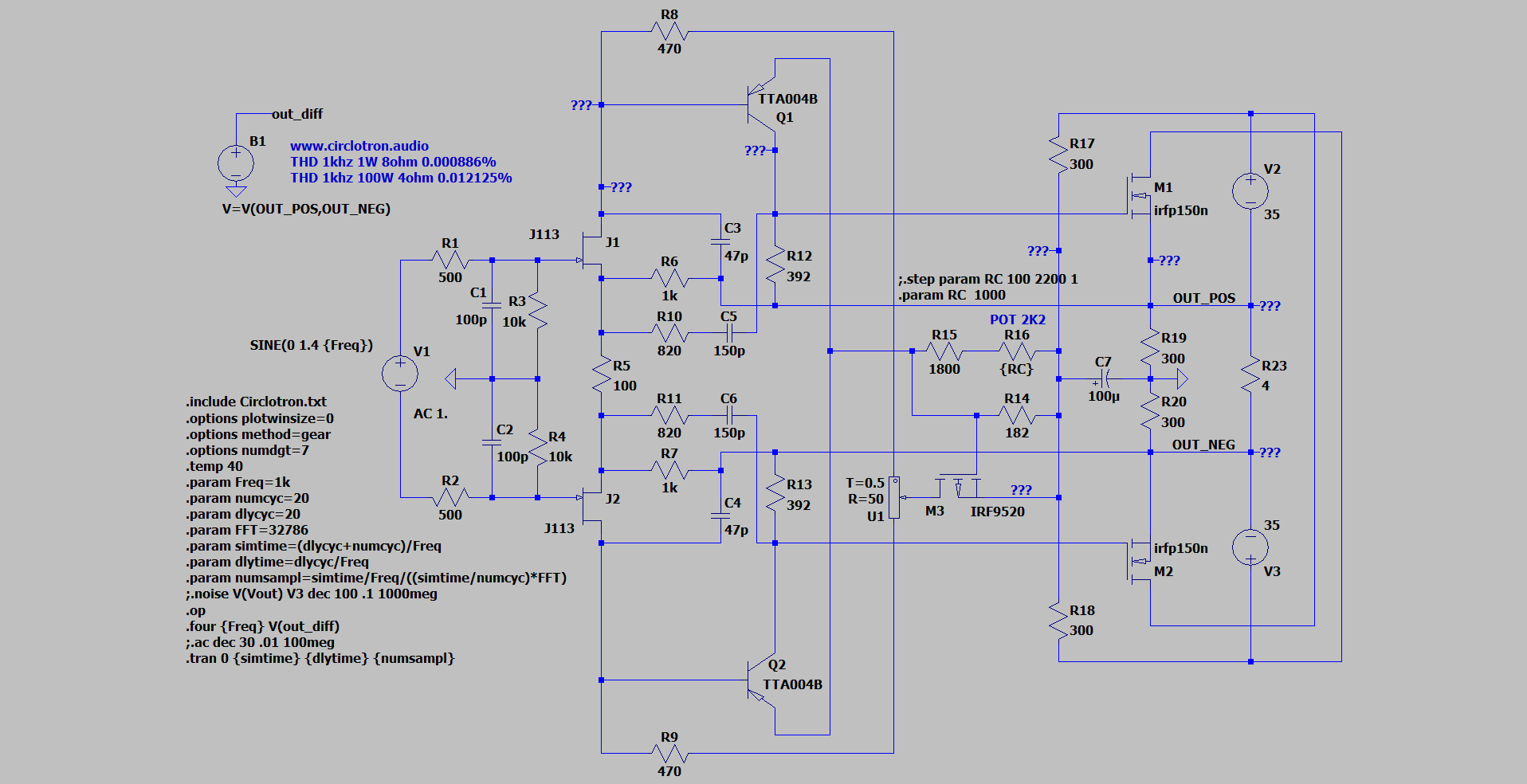

Jfet + css + cascode + differential feedback

http://circlotron.audio/data/simulation/...on1.6A.png

FFT : c'est pas beau ?

http://circlotron.audio/data/simulation/...on1.6A.asc


http://www.circlotron.audio

Ce message a été modifié le: 24/08/2018 00:08:51 par UltimateX86.

24/08/2018 00:03:34
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
JM Plantefeve
Old Chap
*****


Messages : 1 110
Groupe : Enregistré
Inscription : 30/08/2009
Statut : Hors ligne
Message : #6
RE: CFA Mosfet Circlotron

Bonjour Sébastien,

En attendant de pouvoir réaliser un Cube dans un atelier correct sachant que je viens de construire, je m’essaie à la simulation d'un Circlotron.

Je te souhaite les meilleurs moments dans cette nouvelle construction. Et je suis heureux d'imaginer le Cube un jour participer à sa petite part au bien-être des habitants.

Le principe du Circlotron, je ne m'y suis jamais vraiment intéressé, merci pour ce fil ayant pour support ce fameux LTspice. Au delà des résultats fort encourageants, je suis curieux de ta mise en œuvre de la génération FFT. Je dois avouer procéder de façon bien plus élémentaire. Peux-tu en préciser quelques points ?

Merci à toi, Jean-Marc.

24/08/2018 12:43:31
Visiter le site internet de cet utilisateur Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
UltimateX86
Junior Member
**


Messages : 37
Groupe : Enregistré
Inscription : 10/06/2018
Statut : Hors ligne
Message : #7
RE: CFA Mosfet Circlotron

Bonjour Jean-Marc

Merci pour ton soutien, Le cube servira aussi d'étalon pour de futurs comparatifs d'écoute Smile

Concernant la FFT je n'ai rien fais de particulier par rapport à ton document sauf que je l'avais faire à 10K au lieu de 1K (erreur corrigé) et à 1W 8ohm.
http://jm.plantefeve.pagesperso-orange.f...ce_amp.pdf

La seule différence et un paramétrage pour augmenter la précision de LTspice, j'avais mis la mains sur ce fichier qui montre comment l’améliorer.

http://circlotron.audio/data/simulation/asc/ampsim.asc

Cordialement
Sébastien


http://www.circlotron.audio

Ce message a été modifié le: 24/08/2018 17:34:54 par UltimateX86.

24/08/2018 17:33:48
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
thierry38.
Member
***


Messages : 63
Groupe : Enregistré
Inscription : 24/04/2018
Statut : Hors ligne
Message : #8
RE: Mosfet Circlotron

Jean-Marc,

Il faut un nombre de périodes complètes (en Sin ou Cos) au moins 10~20
et une fenêtre rectangulaire.

et nombre de point dans la fenêtre FFT suffisant.

par ex,à 1KHz avec le schéma d'ultimate86

[img][/img]
Avec cette config:
20ms de simu.

Ici,à 1KHz,le schéma d'ultimate86.

[img][/img]

24/08/2018 19:34:09
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
UltimateX86
Junior Member
**


Messages : 37
Groupe : Enregistré
Inscription : 10/06/2018
Statut : Hors ligne
Message : #9
RE: Mosfet Circlotron

Bonjour,

J'aimerais vérifier ce graph :


je l'ai donc réalisé en simulation pour un pushpull de exicon :
http://circlotron.audio/data/simulation/...Mosfet.png
http://circlotron.audio/data/simulation/...Mosfet.asc

Et ensuite pour un circlotron avec les même mosfet....
http://circlotron.audio/data/simulation/...lotron.png
http://circlotron.audio/data/simulation/...lotron.asc

Quelqu'un peut vérifier ma simulation ?? Tongue soit je me suis planté, soit c'est vraiment PLAT

http://circlotron.audio/data/simulation/...spread.png


http://www.circlotron.audio

Ce message a été modifié le: 24/08/2018 21:23:00 par UltimateX86.

24/08/2018 20:35:33
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
JM Plantefeve
Old Chap
*****


Messages : 1 110
Groupe : Enregistré
Inscription : 30/08/2009
Statut : Hors ligne
Message : #10
RE: Mosfet Circlotron

thierry38,

Il faut un nombre de périodes complètes (en Sin ou Cos) au moins 10~20
Çà, je sais. J'interrogeais en fait Sébastien à l'observation des nombreux paramètres liés à la FFT, placés en directive.

Au passage, ta simulation en exemple n'illustre pas vraiment la qualité du schéma de Sébastien. Tu en donnes la distorsion en Vout1 alors que le haut-parleur est en Vout_diff.

25/08/2018 09:01:14
