DAC Quad PCM1794
Auteur Message
Patrick-Gournaysurmarne
Junior Member
**


Messages : 22
Groupe : Enregistré
Inscription : 07/06/2016
Statut : Hors ligne
Message : #1
DAC Quad PCM1794

Bonsoir,

je vous souhaite une bonne année, une bonne santé de de très belles écoutes !

Je viens de tomber sur ce lien qui est très récent :
http://forum-hifi.fr/thread-6577.html

C'est un forum concurrent mais quand on clique sur les schéma, ils disent que le site est fermé.

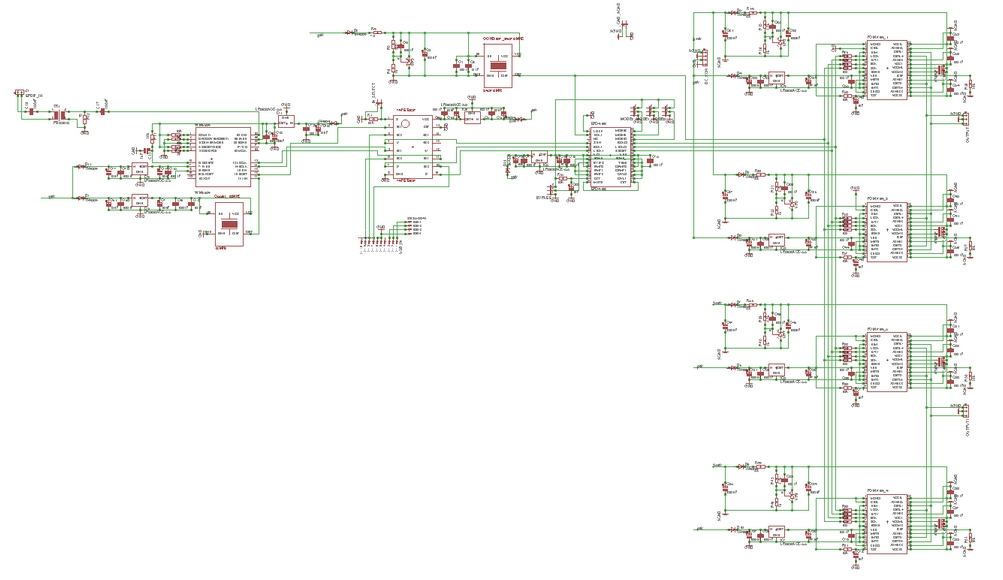

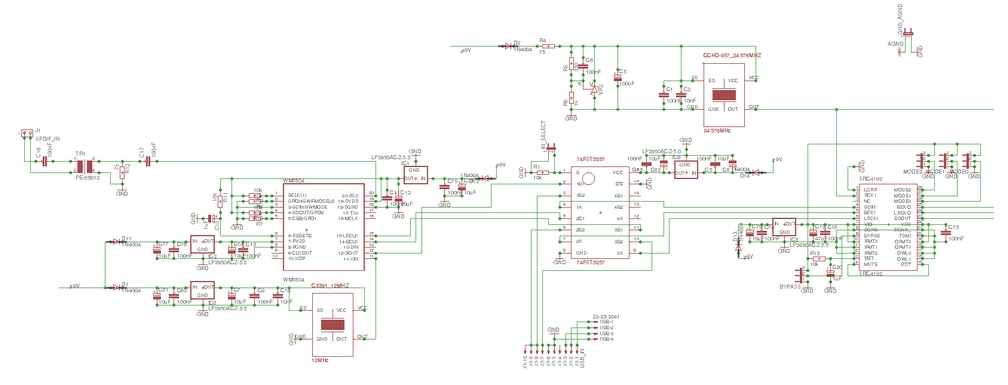

Il est composé de :
* WM8804 comme circuit récepteur avec une horloge sur le PCB,
* circuit latch entre le WM8804 et les DAC,
* 2 PCM1794 par voie pour additionner les courants,
* alimentations shunt pour les étages analogiques...

Cela me plait beaucoup !! Réalisation de super qualité.

Connaissez vous cette personne qui a fait cela ?

Merci et bien à vous,

Patrick P.

14/01/2018 22:59:26
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Patrick-Gournaysurmarne
Junior Member
**


Messages : 22
Groupe : Enregistré
Inscription : 07/06/2016
Statut : Hors ligne
Message : #2
RE: DAC Quad PCM1794

J'ai trouvé son nom jean Trivelly qui est écrit sur le PCB.

En connaissez-vous plus sur cette réalisation ?

Bien à vous,

Patrick P.

14/01/2018 23:02:01
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique
Posting Freak
*****


Messages : 2 104
Groupe : MELAUDIA.admin
Inscription : 28/03/2008
Statut : Hors ligne
Message : #3
RE: DAC Quad PCM1794

Bonjour Patrick,
Ce projet de DAC Quad PCM1794A est intéressant en effet.
Plus modestement, je me suis investi dans un projet de DAC Dual PCM1794A. Je dois avouer que le résultat n'est pas à la hauteur de mes espérances. Bien sur, mon projet n'est pas tout à fait comparable notamment pour la conversion SPDIF/I²S. J'ai un moment incriminer les alimentations en les remplaçant par des modules à base de LDO. Bof ! le traitement de la partie analogique (conversion I/V + buffer) est crucial. Je réfléchis en ce moment à remplacer cet étage à base de NE5534/NE5532 par un étage à base de 2SK170/2SJ74.
Ma référence reste le trinôme CS8416/AD1865/SRPP (un peu à la "Audio Note") voire le trinôme AK4113VF/AD1865/JFet sur lequel je vais tenter d'appliquer cette solution. Je ne sais pas encore si elle est applicable directement sur des PCM1794A. A suivre ...



Fichier(s) joint(s) Miniature(s)


@mitiés, Dominique.
Pré-RIAA Pacific DIY, Squeezebox Touch, DAC AD1865 + CEN IV,30W Hiraga DIY, K209 Grand_Floyd, Filtre Série 6dB 500Hz DIY, Altec 515-8G/VOT DIY+TAD TD4001/TH4001+Yamaha JA-4281B, Subwoofer JBL 2241H/4641 DIY +Xilica XP-4080+Thomann Proline 3000.

Ce message a été modifié le: 15/01/2018 10:48:23 par Dominique.

15/01/2018 10:19:36
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jsilvestre
Senior Member
****


Messages : 529
Groupe : Enregistré
Inscription : 13/01/2014
Statut : Hors ligne
Message : #4
RE: DAC Quad PCM1794

Bonjour Patrick et Dominique

pour dire il faudrait écouter mais suite à quelques expériences autour du PCM1794 le schéma ne me semble pas être le plus propice à exploiter les possibles qualités de cette puce.
A mon avis, mais je n'ai pas écouté non plus, il y a de bonnes idées dans ces discussions:

http://www.diyaudio.com/forums/digital-l...ost3252373

Il ne faut pas hésiter à s'éloigner des recommandations et schémas d'application du fabricant. Ils sont faits pour satisfaire les appareils de mesures, pas les oreilles...
L'étage de conversion I/V à FET est déjà très certainement meilleur qu'avec des amplis op.

Joël

15/01/2018 20:46:27
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Patrick-Gournaysurmarne
Junior Member
**


Messages : 22
Groupe : Enregistré
Inscription : 07/06/2016
Statut : Hors ligne
Message : #5
RE: DAC Quad PCM1794

Merci Dominique et Joël,

j'ai eu Jean Trivelly au téléphone et il est très sympa. Je lui ais proposé de passer à Marciac car il habite Grasse. Mais il est dans une construction de maison. Le PCB qu'il a fait doit être modifié.

Le plus intéressant de son circuit (hormis le PCM1794) est qu'il a utilisé un circuit de ré échantillonnage SRC4192 avec des horloges à très grande stabilité.

Je pense que le PCM1794 est le meilleur mais seul une écoute pourrait le dire. Mon critère de choix est la distorsion pour un signal à -60dB et il est à 0.05% de distorsion.

Il n'est pas facile à utiliser avec un AOP car le courant de sortie est élevé (7.8mA p-p). L'étage de sortie doit être fait avec des transistors et dans ce cas j'espère qu'il sonne bien.

J'espère pouvoir écouter un DAC (avec PCM1794) de ma conception d'ici qq mois et je pourrai le comparer avec le DAC avec un PCM1702 que j'avais apporté à mélaudia une fois. J'aimerai bien l'apporter (DAC avec PCM1702) le 28 janvier pour que vous me disiez ce que vous en pensez.

A bientôt,

Patrick

15/01/2018 22:22:18
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
rliyung
Posting Freak
*****


Messages : 2 257
Groupe : MELAUDIA.admin
Inscription : 08/02/2008
Statut : Hors ligne
Message : #6
RE: DAC Quad PCM1794

Patrick-Gournaysurmarne a écrit :
Merci Dominique et Joël,

j'ai eu Jean Trivelly au téléphone et il est très sympa. Je lui ais proposé de passer à Marciac car il habite Grasse.
...

Patrick


Bonsoir Patrick,

Tu voulais parler d'Ablon ? non ?

a+mitiés raoul


mon système : http://forums.melaudia.net/showthread.php?tid=2443
15/01/2018 23:15:55
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
accuphase
Member
***


Messages : 96
Groupe : Enregistré
Inscription : 28/01/2016
Statut : Hors ligne
Message : #7
RE: DAC Quad PCM1794

Voici je que j'utilise a la sortie du PCM1794; un circuit analogique sur -15vdc et des capas a la sortie pour le DC : V cap / Duelund Cast/et autres du même calibre .Évidemment aucune comparaison avec des IC (5534 etc).

Ce message a été modifié le: 16/01/2018 09:13:16 par accuphase.

16/01/2018 00:15:32
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
calivin
Posting Freak
*****


Messages : 1 209
Groupe : MELAUDIA.membre
Inscription : 26/03/2009
Statut : Hors ligne
Message : #8
RE: DAC Quad PCM1794

Patrick-Gournaysurmarne a écrit :
...
J'aimerai bien l'apporter (DAC avec PCM1702) le 28 janvier pour que vous me disiez ce que vous en pensez.

A bientôt,

Patrick


Bonjour Patrick,

J'ai beaucoup aimé et j'en redemande, pour moi le meilleur ce jour là.
http://forums.melaudia.net/showthread.ph...5#pid69125

Vincent

16/01/2018 10:38:59
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Patrick-Gournaysurmarne
Junior Member
**


Messages : 22
Groupe : Enregistré
Inscription : 07/06/2016
Statut : Hors ligne
Message : #9
RE: DAC Quad PCM1794

Bonjour Raoul,

non je parlais bien de Marciac. C'est marqué en haut de la page le 9-10 février. Je fais erreur ?

C'est plus près de chez lui mais il est trop occupé pour venir en ce moment.

Bien à toi,

Patrick

16/01/2018 11:33:35
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
KIKIWILLYBEE
Member
***


Messages : 94
Groupe : Enregistré
Inscription : 17/05/2016
Statut : Hors ligne
Message : #10
RE: DAC Quad PCM1794
16/01/2018 12:30:31
