égalisation à phase minimum avec Rew et rePhase

Bonjour,

“A minimum phase system is one which is able to transfer input energy to its output in the least amount of time for a given frequency response”
à courbe d'amplitude donnée, c'est l'optimisation limite de la réponse transitoire d'un système et de son amortissement avant création de pré ringing, cible qu'on retrouve pratiquée avec les logiciels commerciaux comme Dirac, Trinnov ou Acourate.

On peut y arriver par itérations successives ou en utilisant les fonctions mathématiques disponibles dans Rew pour extraire l'excess phase, avec une assez bonne précision.
La mesure initiale utilisée pour illustration est une deux voies hr, filtrée en Q.O. fenêtrage fdw 7 cycles + pondération 1/12 oct.

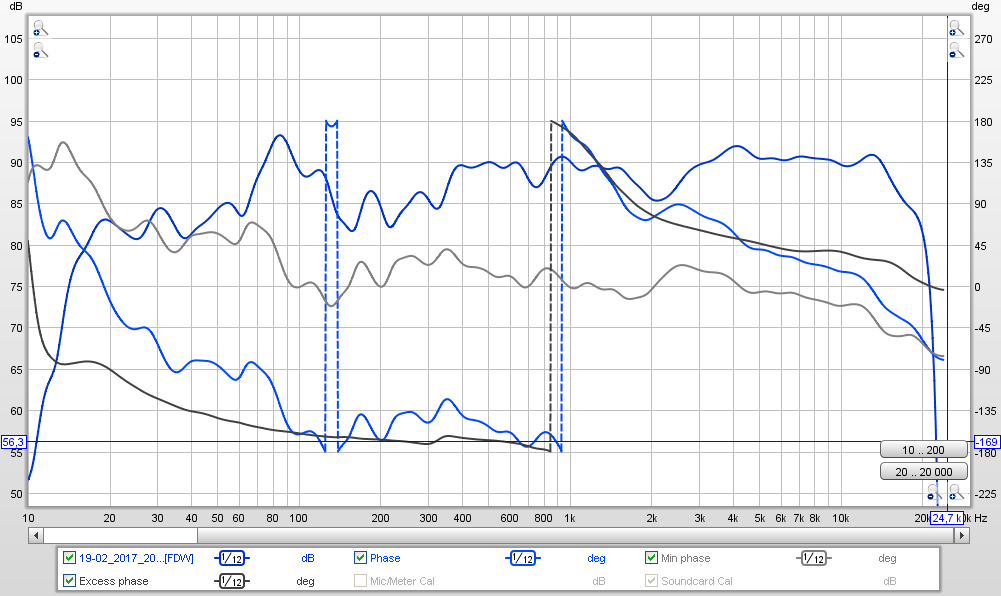

A :

export de l'impulsion à phase minimum:

et ré-import dans Rew, en alignant les niveaux si nécessaire.

B :

En utilisant la fonction A/B dans Rew on obtient une amplitude (quasi droite à 0 dB ) et l'excess phase:

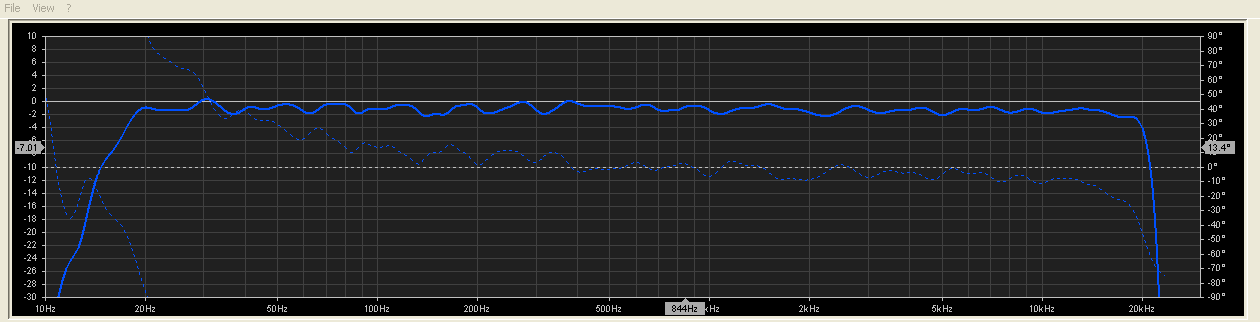

qui est exporté en .txt pour aller vers rePhase:

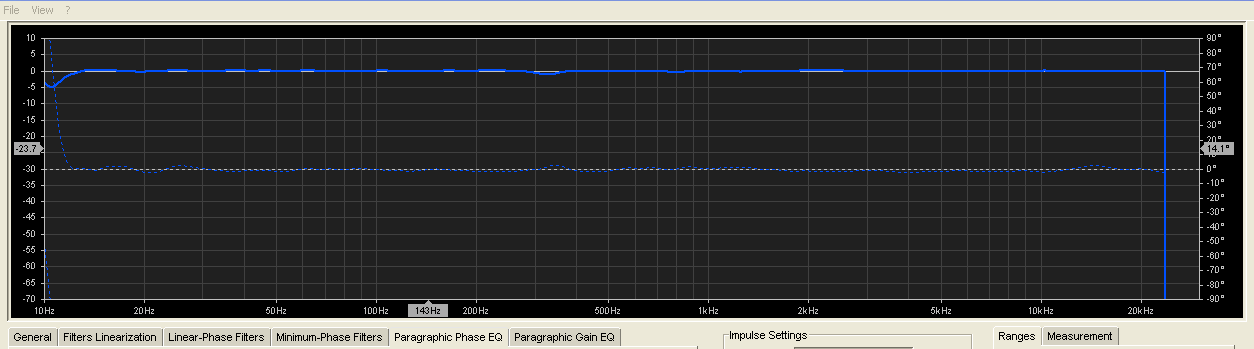

la courbe de phase y est égalisée via les fonctions " filters linéarisation" puis les "paragraphic phase EQ "



puis "clear measurement" pour faire apparaitre la correction effective qui est l'excess phase renversé de la mesure initiale.



Ce message a été modifié le: 24/02/2017 12:41:55 par jimbee.

24/02/2017 12:00:35
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jimbee
Posting Freak
*****


Messages : 835
Groupe : Enregistré
Inscription : 25/05/2011
Statut : Hors ligne
Message : #2
RE: égalisation à phase minimum avec Rew et rePhase

ensuite, faire glisser ( export txt ) la vraie mesure initiale A dans rePhase



et l'égaliser exclusivement par EQ à phase minimale

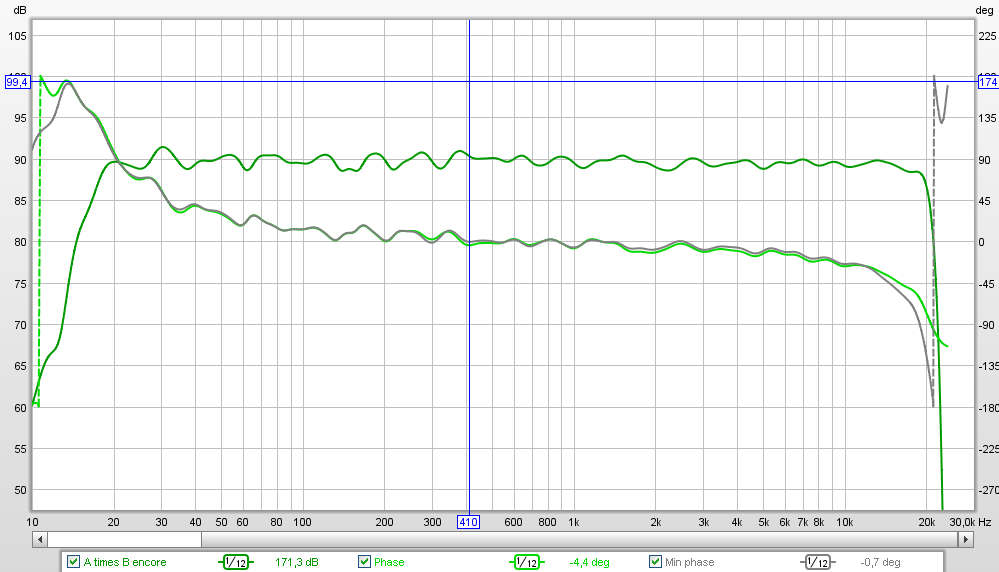

l'impulsion de correction finale est créée avec l'échantillonnage de la mesure et glissée dans Rew pour simuler le résultat avec la fonction A*B et observer la superposition entre la phase obtenue et la phase minimum, qui ne divergent qu'un peu aux extrémités de bande:
