Pré-phono Pass Pearl2

Après quelque mois de réflexions et d'hésitations, je me suis finalement lancé dans la fabrication du remplacement de mon étage phono Boozhound.
J'ai finalement jeté mon dévolu sur le Pearl2, schéma de Wayne Colburn publié sur le site PassDIY: https://www.passdiy.com/pdf/PEARL%202.pdf.

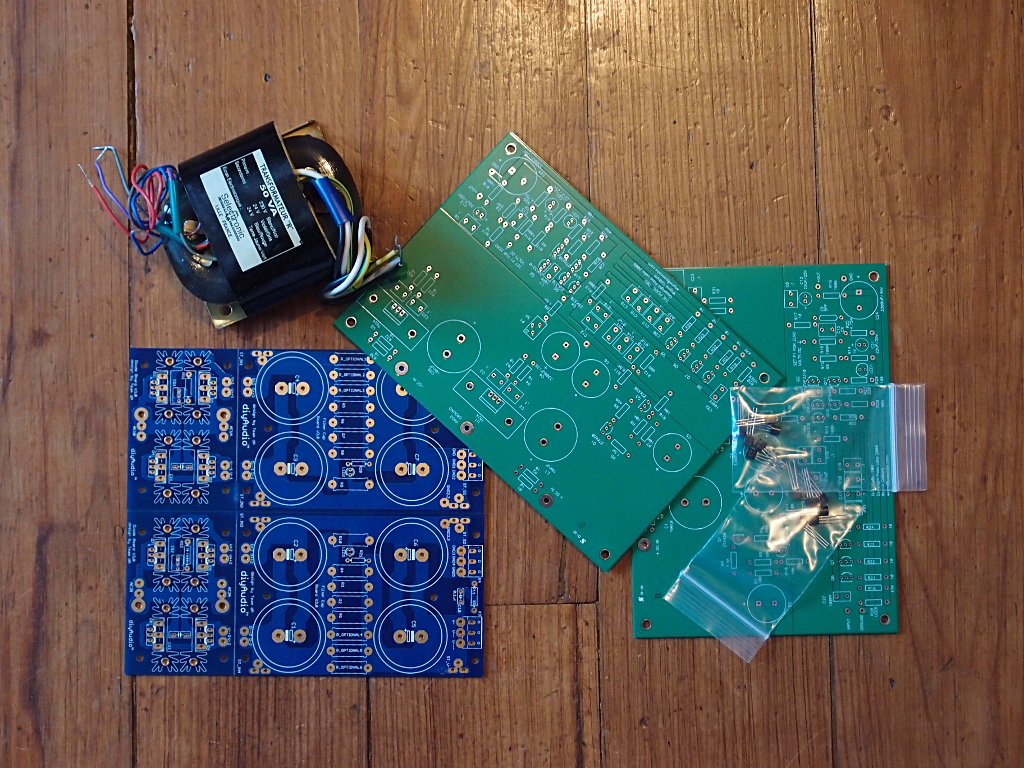

J'ai acheté les PCB, ainsi que les JFets triés sur ce même site. Pour l'alim, j'ai pris les PCB proposés par DIYaudio, normalement conçu pour alimenter des amplis.

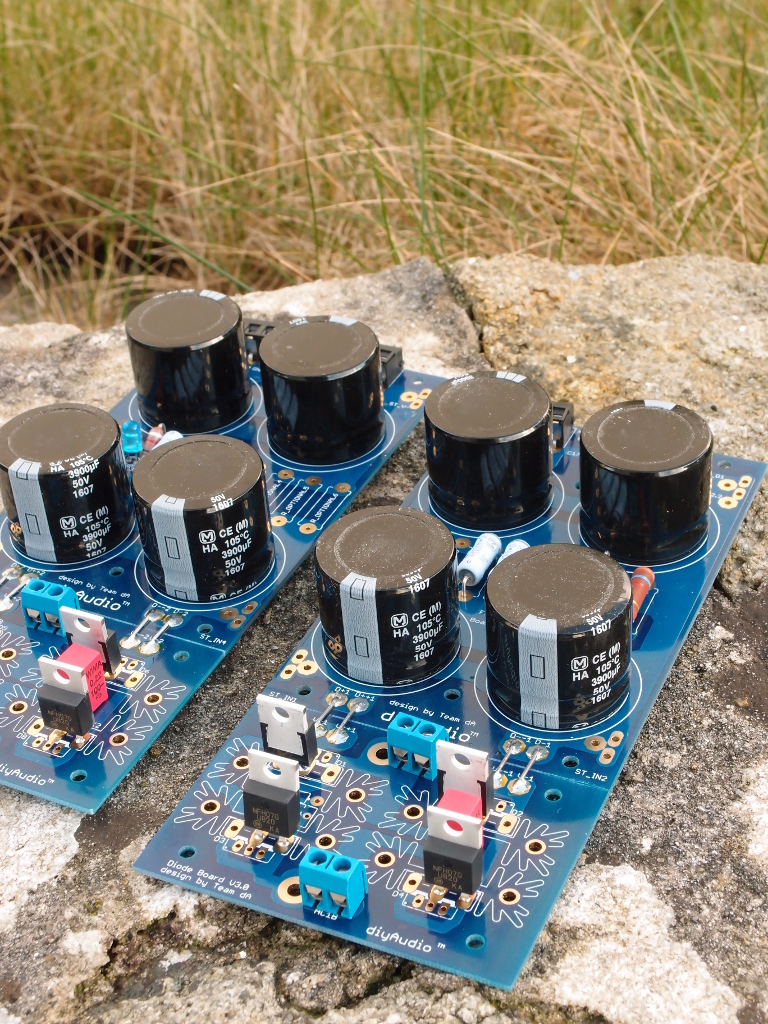

J'ai commencé le montage en m'attaquant aux cartes d'alims:

Le tout sera alimenté par un transfo R-Core 2*24V/50VA.

A suivre...


Petite Onken/Altec 414-8B+Altec 808-8B/membranes alu GPA/Altec 811; Clone Firstwatt Aleph J; Technics SP10 MkII/Schick 9"/DL103 kitée Cala/Clone Pass Pearl2; Sphinx Myth 9 MkII

Ce message a été modifié le: 16/02/2017 22:02:40 par Dominique.

16/02/2017 19:14:49
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
folkdeath95
Posting Freak
*****


Messages : 1 334
Groupe : Enregistré
Inscription : 12/11/2011
Statut : Hors ligne
Message : #2
RE: Pré-phono Pass Pearl2

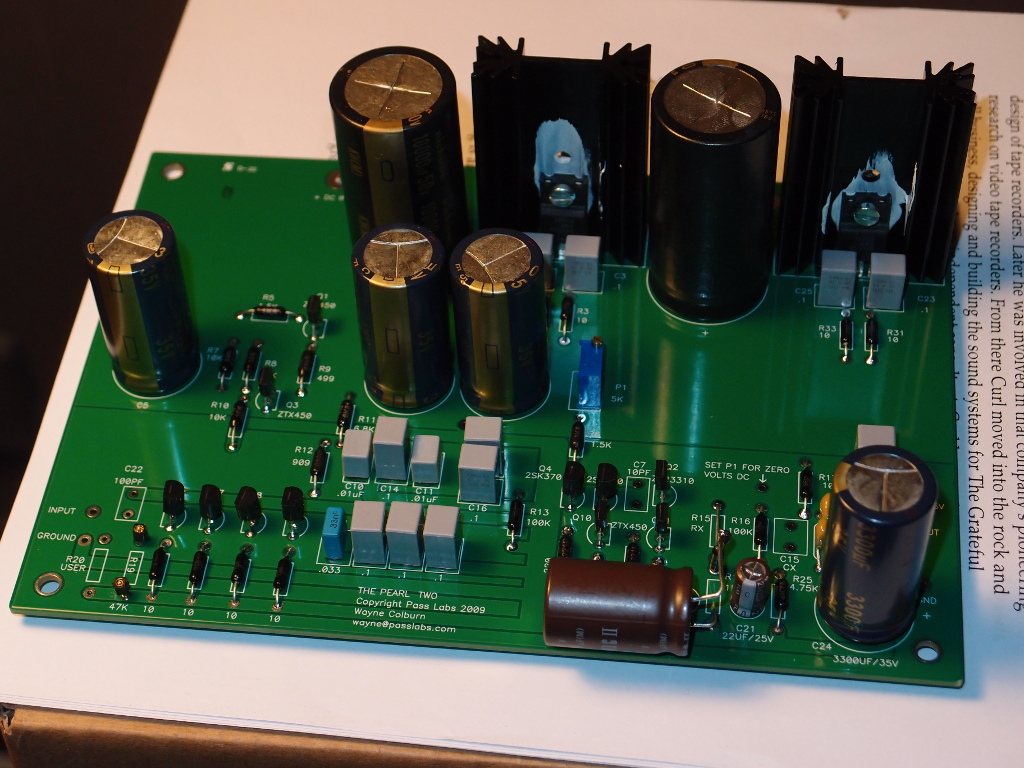

J'ai fini la première carte hier soir:


Pour les curieux (il y en a), les résistances sont un assortiment de Holco H8, IRC RC55 et Welwyn RC55. J'avais prévu de mettre des 0.1% sur la RIAA, mais finalement, j'en ai mis partout. Pour les capas, des MKP Vishay/BC et Kemet (les bleues). J'aurais bien aimé mettre des 1% sur la RIAA, mais celles que j'ai trouvées étaient trop encombrantes (vous pouvez voir sur la photo que la place est comptée). Les chimiques sont des Nichicon KW (les grosses), des Panasonic FC et du Silmic en sortie.


Petite Onken/Altec 414-8B+Altec 808-8B/membranes alu GPA/Altec 811; Clone Firstwatt Aleph J; Technics SP10 MkII/Schick 9"/DL103 kitée Cala/Clone Pass Pearl2; Sphinx Myth 9 MkII
09/03/2017 21:42:52
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique-Tanguy
Posting Freak
*****


Messages : 4 934
Groupe : MELAUDIA.admin
Inscription : 23/08/2009
Statut : Hors ligne
Message : #3
RE: Pré-phono Pass Pearl2

Ta carte a belle allure ! Je suis impatient de lire les premiers compte-rendus d'écoute !

Dominique

10/03/2017 21:44:39
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
folkdeath95
Posting Freak
*****


Messages : 1 334
Groupe : Enregistré
Inscription : 12/11/2011
Statut : Hors ligne
Message : #4
RE: Pré-phono Pass Pearl2

Je ne suis pas très doué pour ça, mais j'essaierais d'en parler.


Petite Onken/Altec 414-8B+Altec 808-8B/membranes alu GPA/Altec 811; Clone Firstwatt Aleph J; Technics SP10 MkII/Schick 9"/DL103 kitée Cala/Clone Pass Pearl2; Sphinx Myth 9 MkII
10/03/2017 22:34:41
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
folkdeath95
Posting Freak
*****


Messages : 1 334
Groupe : Enregistré
Inscription : 12/11/2011
Statut : Hors ligne
Message : #5
RE: Pré-phono Pass Pearl2

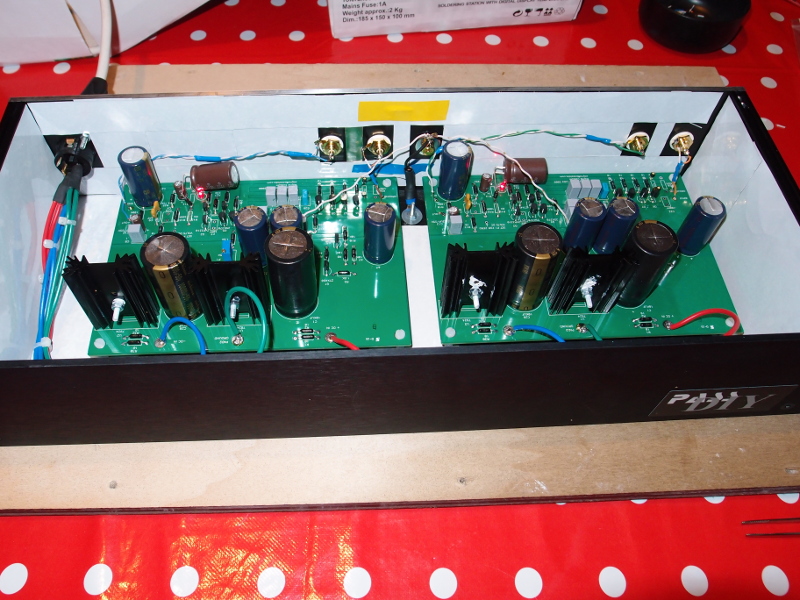

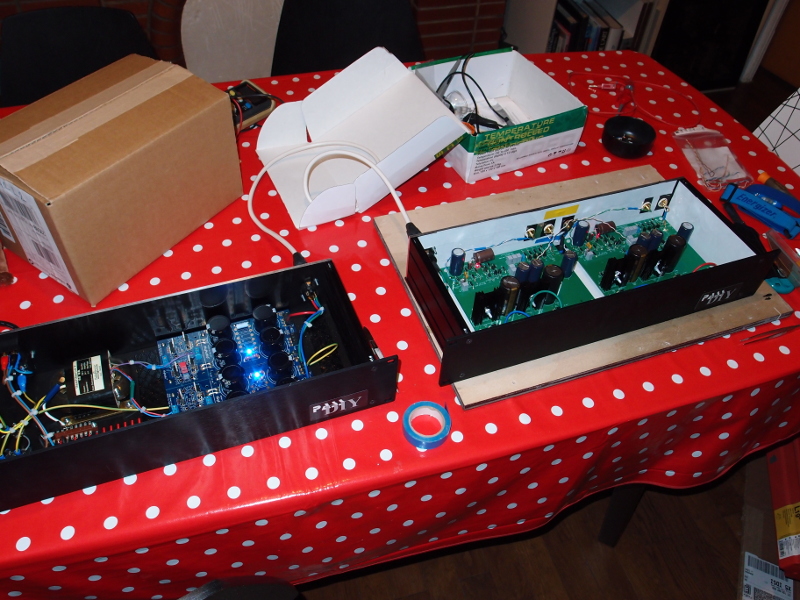

Le montage est fini. Pas de fumée à signaler lors de la mise sous tension.CoolBig Grin


Le réglage de l'offset est un peu pointu. Il n'y a plus qu'à écouter, maintenant.


Petite Onken/Altec 414-8B+Altec 808-8B/membranes alu GPA/Altec 811; Clone Firstwatt Aleph J; Technics SP10 MkII/Schick 9"/DL103 kitée Cala/Clone Pass Pearl2; Sphinx Myth 9 MkII
02/06/2017 20:42:37
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique-Tanguy
Posting Freak
*****


Messages : 4 934
Groupe : MELAUDIA.admin
Inscription : 23/08/2009
Statut : Hors ligne
Message : #6
RE: Pré-phono Pass Pearl2

J'ai déjà lu ça ailleurs hier, tu as du écouter depuis ?

Dominique T

02/06/2017 21:05:03
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
folkdeath95
Posting Freak
*****


Messages : 1 334
Groupe : Enregistré
Inscription : 12/11/2011
Statut : Hors ligne
Message : #7
RE: Pré-phono Pass Pearl2

Non. Je compte faire ça demain après-midi.Wink


Petite Onken/Altec 414-8B+Altec 808-8B/membranes alu GPA/Altec 811; Clone Firstwatt Aleph J; Technics SP10 MkII/Schick 9"/DL103 kitée Cala/Clone Pass Pearl2; Sphinx Myth 9 MkII
02/06/2017 22:14:10
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique-Tanguy
Posting Freak
*****


Messages : 4 934
Groupe : MELAUDIA.admin
Inscription : 23/08/2009
Statut : Hors ligne
Message : #8
RE: Pré-phono Pass Pearl2

Bon, 19h14...

On devrait déjà avoir un rėsultat, genre sondage sortie des urnes !

Dominique T

03/06/2017 19:15:30
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
jys
Posting Freak
*****


Messages : 2 460
Groupe : Enregistré
Inscription : 23/02/2012
Statut : Hors ligne
Message : #9
RE: Pré-phono Pass Pearl2

19h42, pas de nouvelles...y'en a qui font monter la pression et de la rétention d'information...je glisse sur le journal d'Arte...A+

03/06/2017 19:44:29
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
Dominique-Tanguy
Posting Freak
*****


Messages : 4 934
Groupe : MELAUDIA.admin
Inscription : 23/08/2009
Statut : Hors ligne
Message : #10
RE: Pré-phono Pass Pearl2

Dimanche, 9h30. Je pars voter à Cologne. Il a du se passer quelque chose... Il n'y a pas de haute tension dans ce pré-phono ?

Dominique T

04/06/2017 09:31:11
Trouver tous les messages de cet utilisateur Citer ce message dans une réponse
